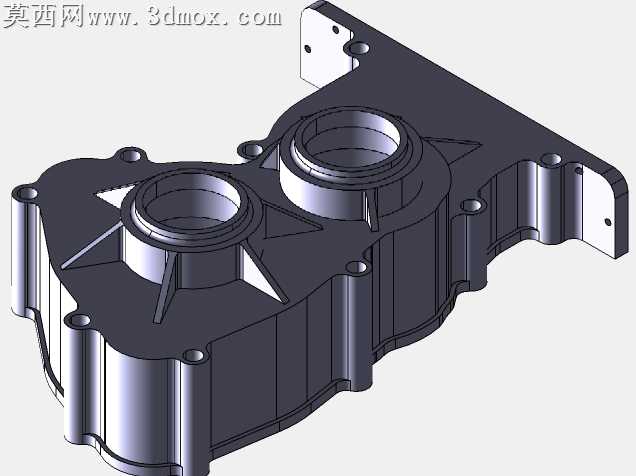

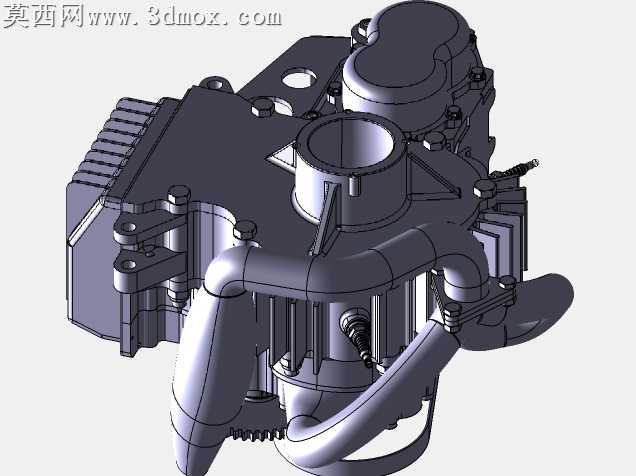

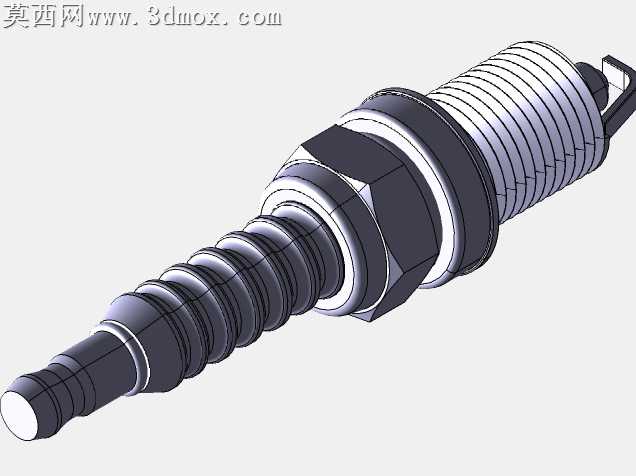

粗尺寸二冲程发动机总成三维结构设计

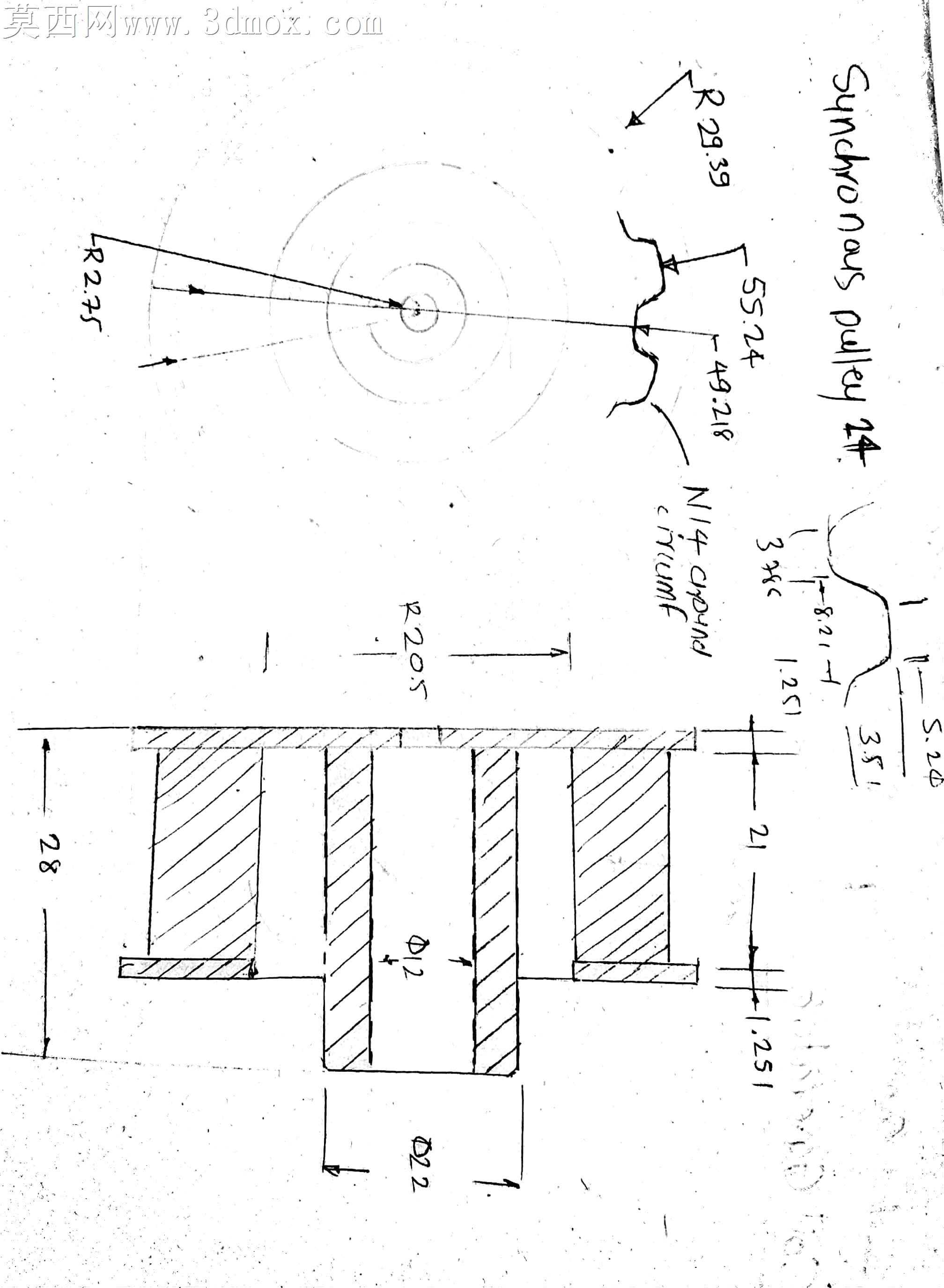

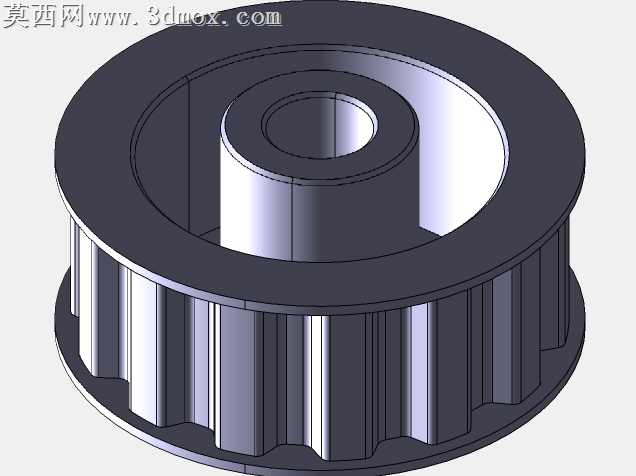

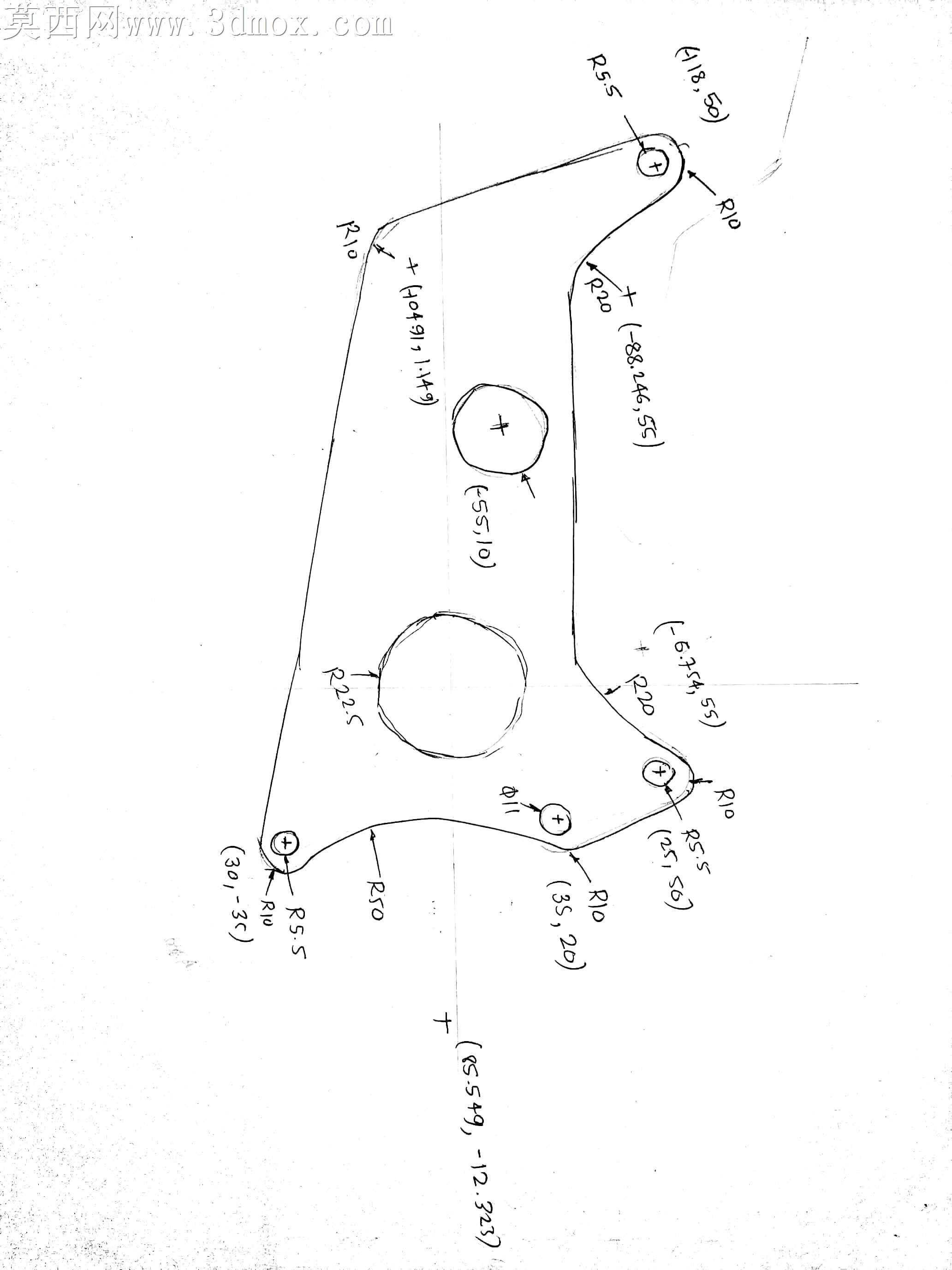

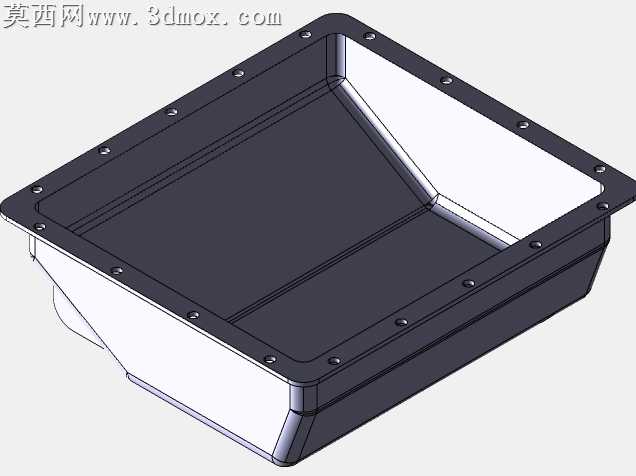

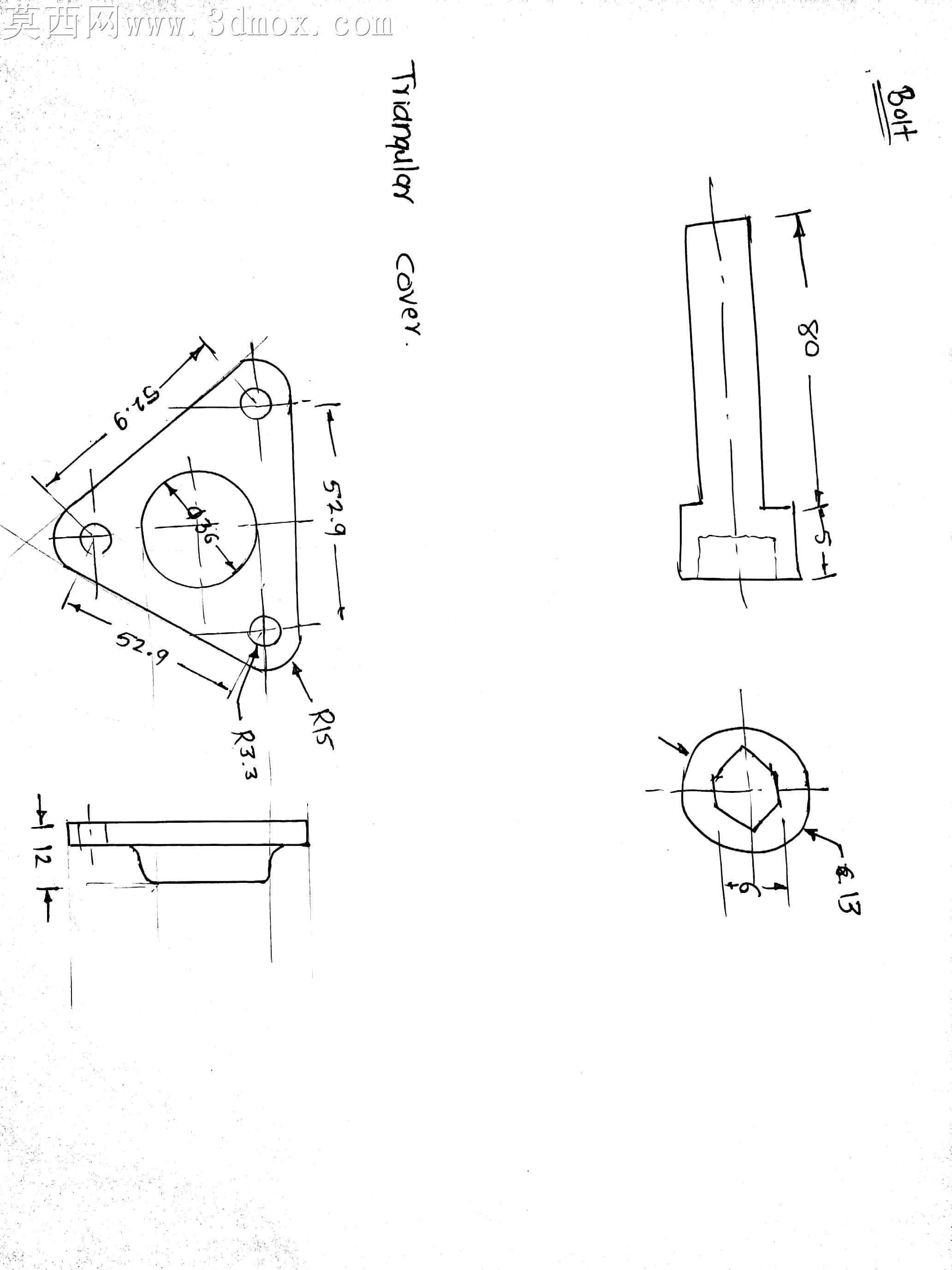

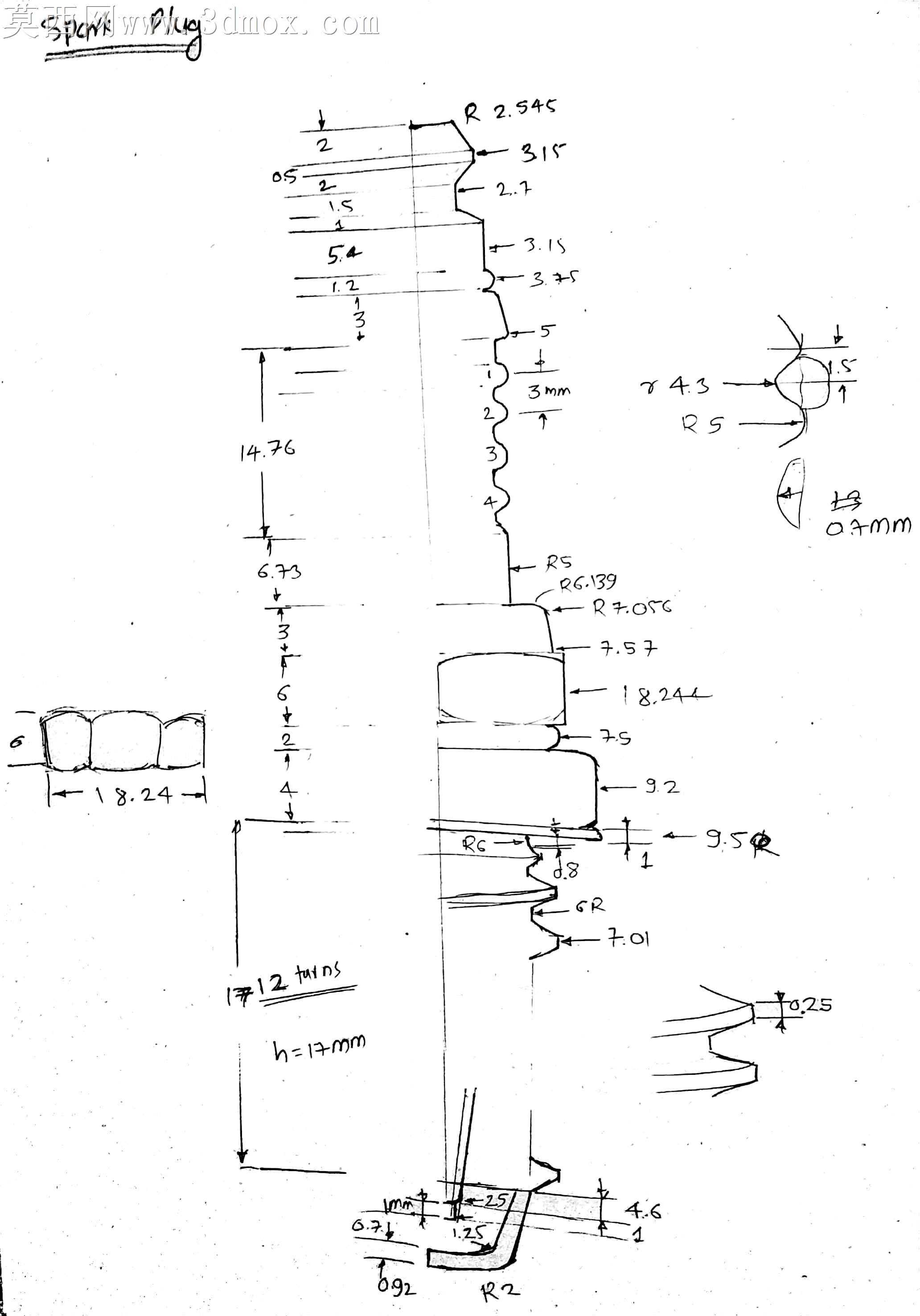

做这套粗尺寸二冲程发动机总成的时候，我特意从装配逻辑视角切入建模，没有一开始就死抠单个零件的精细曲面，而是先把整机的动力传递路径捋顺——从活塞往复运动到曲轴旋转输出，再到扫气、排气的气道走向，先搭好整机的空间骨架，再往里面填各个零件的细节。毕竟二冲程发动机和四冲程的核心差异就在扫气换气的结构上，要是一开始就盯着活塞环、缸体散热片这些细节做，很容易出现后期气道和活塞行程不匹配的问题，返工量会特别大。

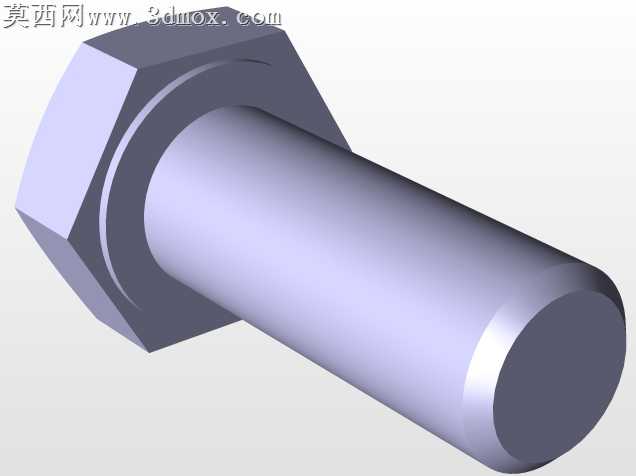

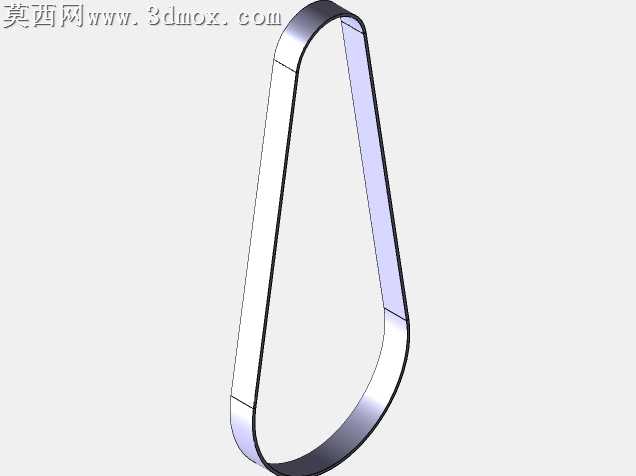

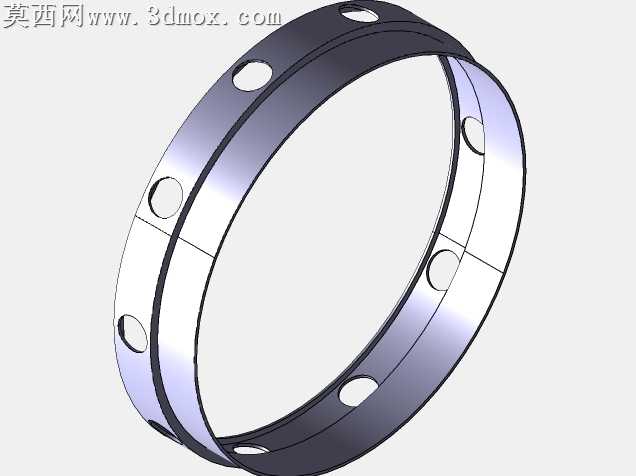

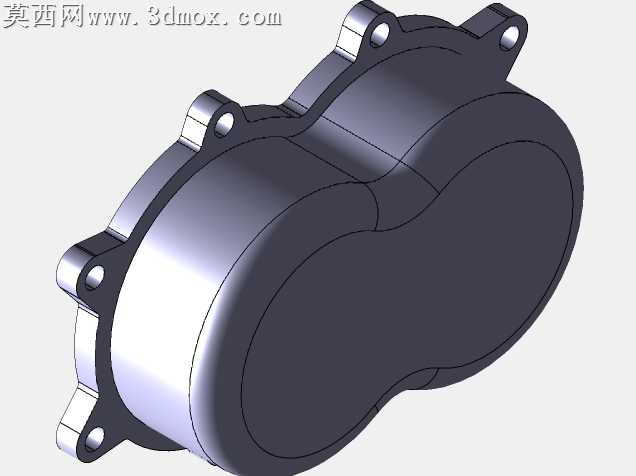

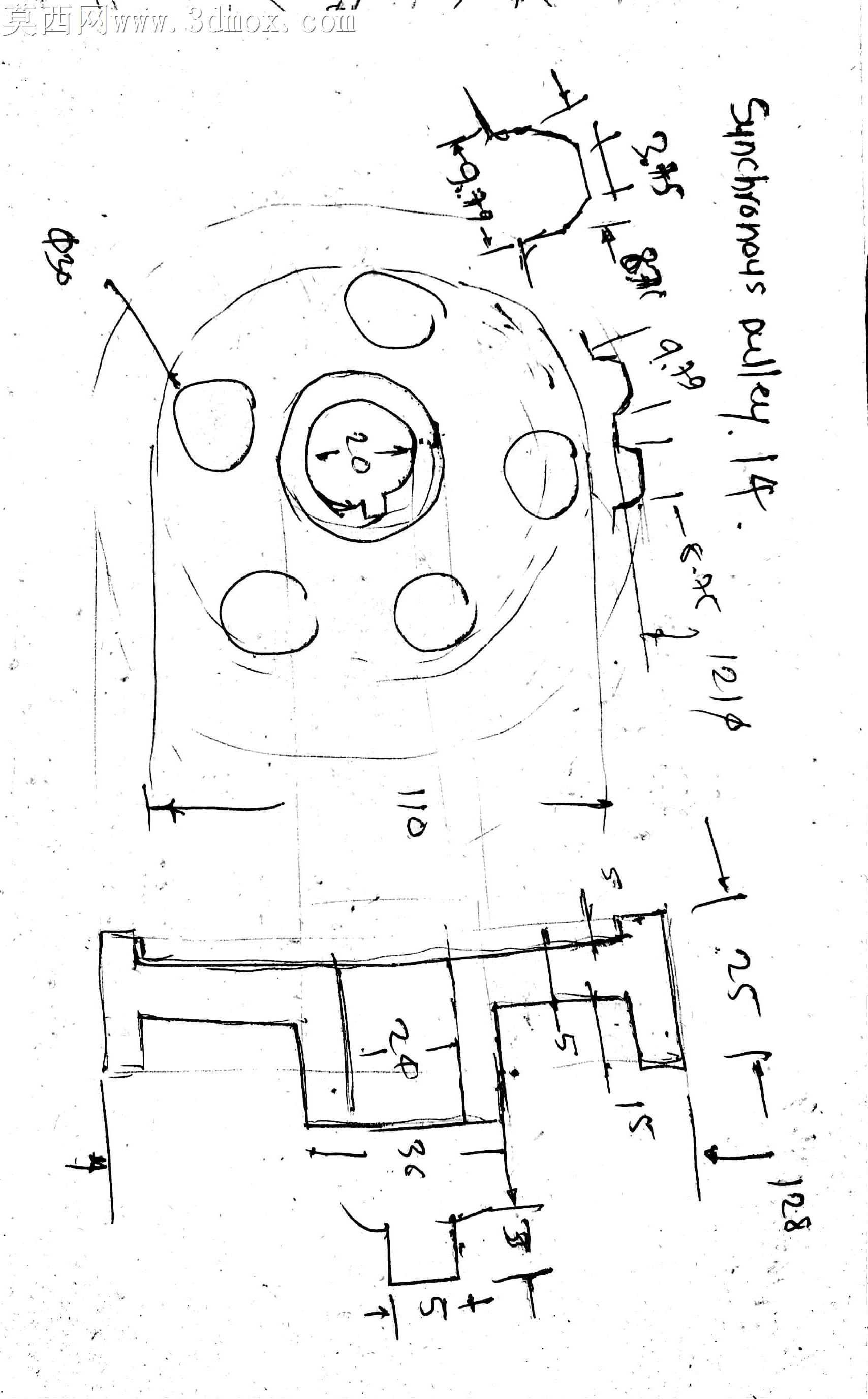

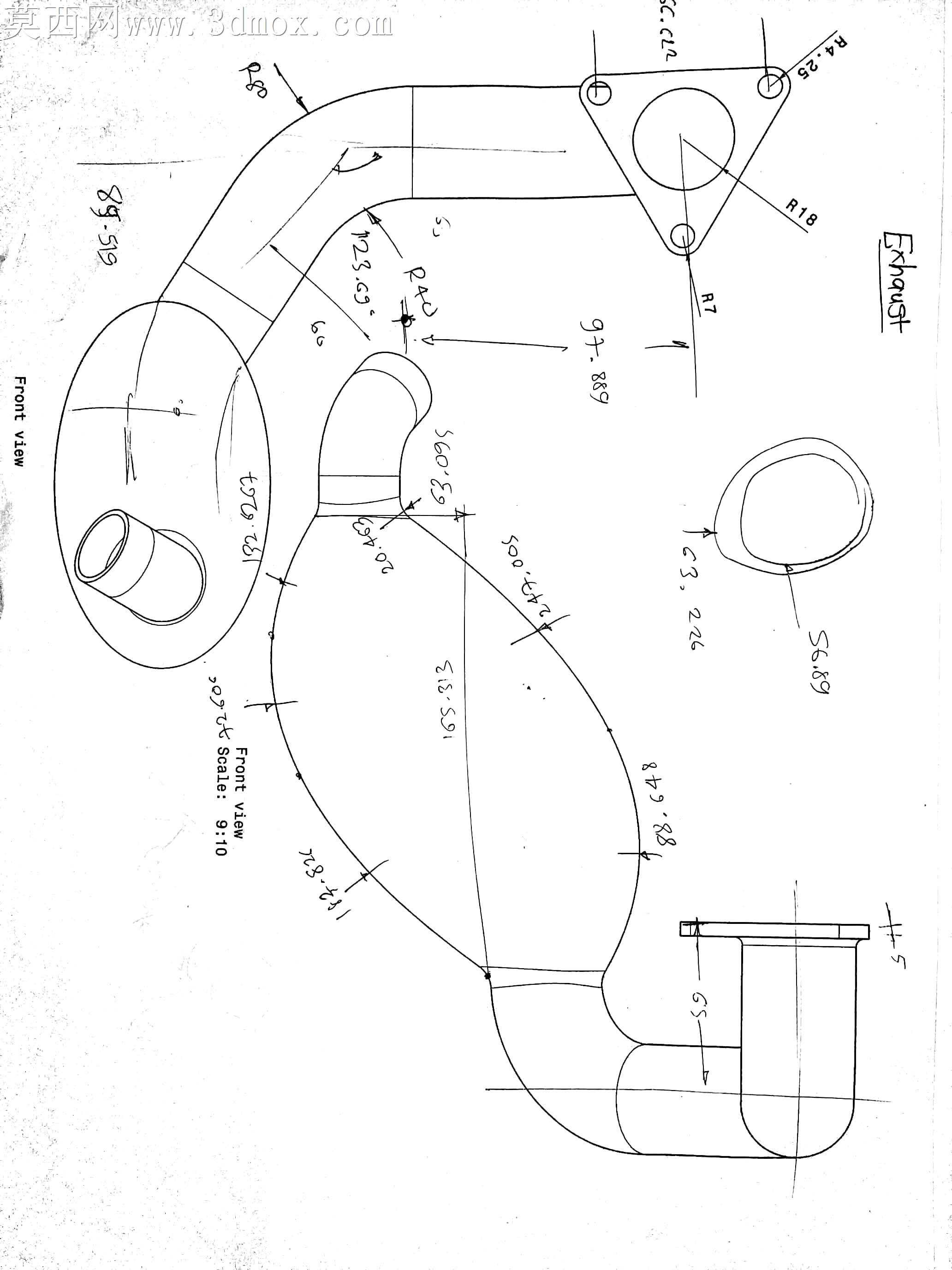

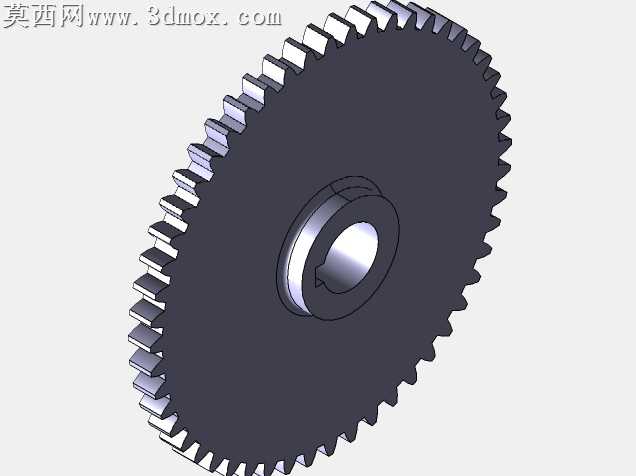

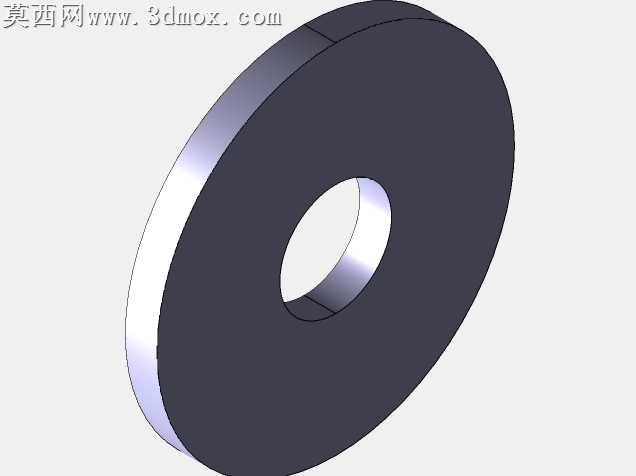

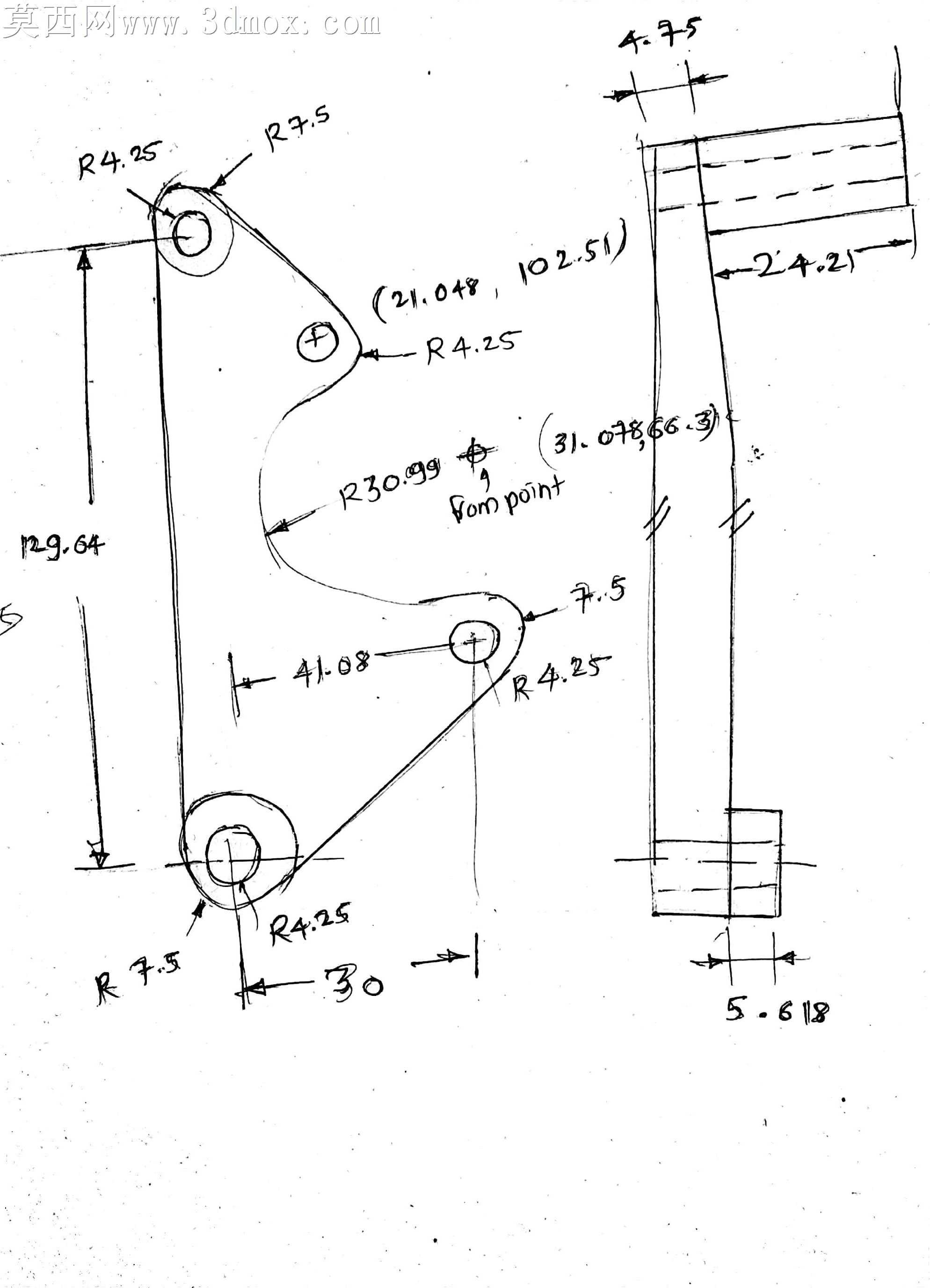

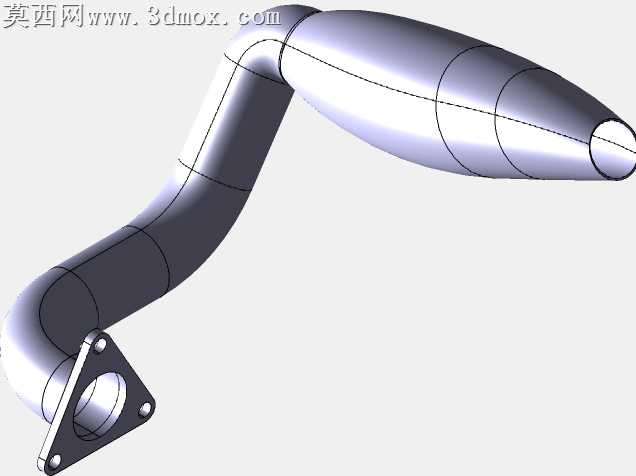

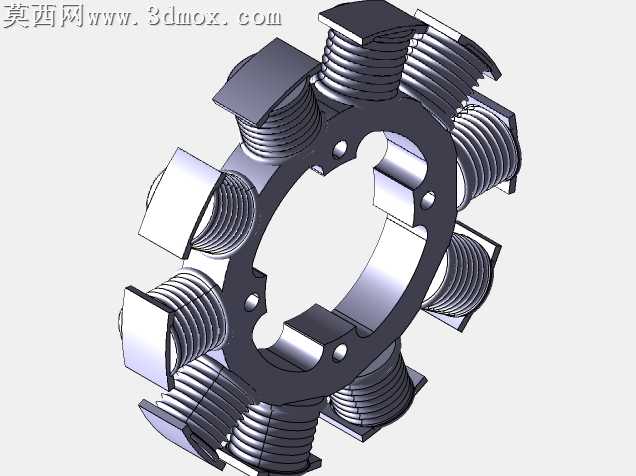

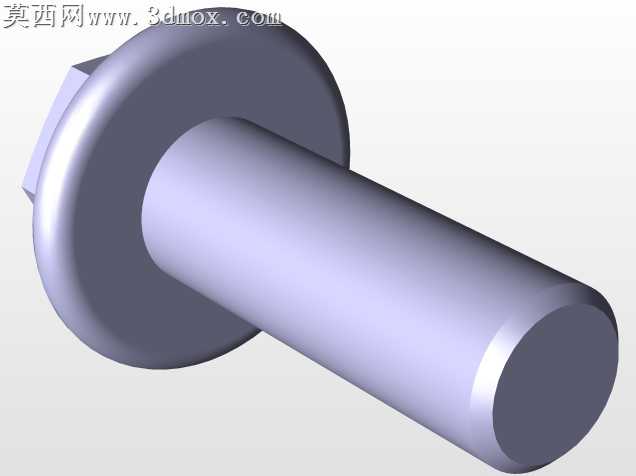

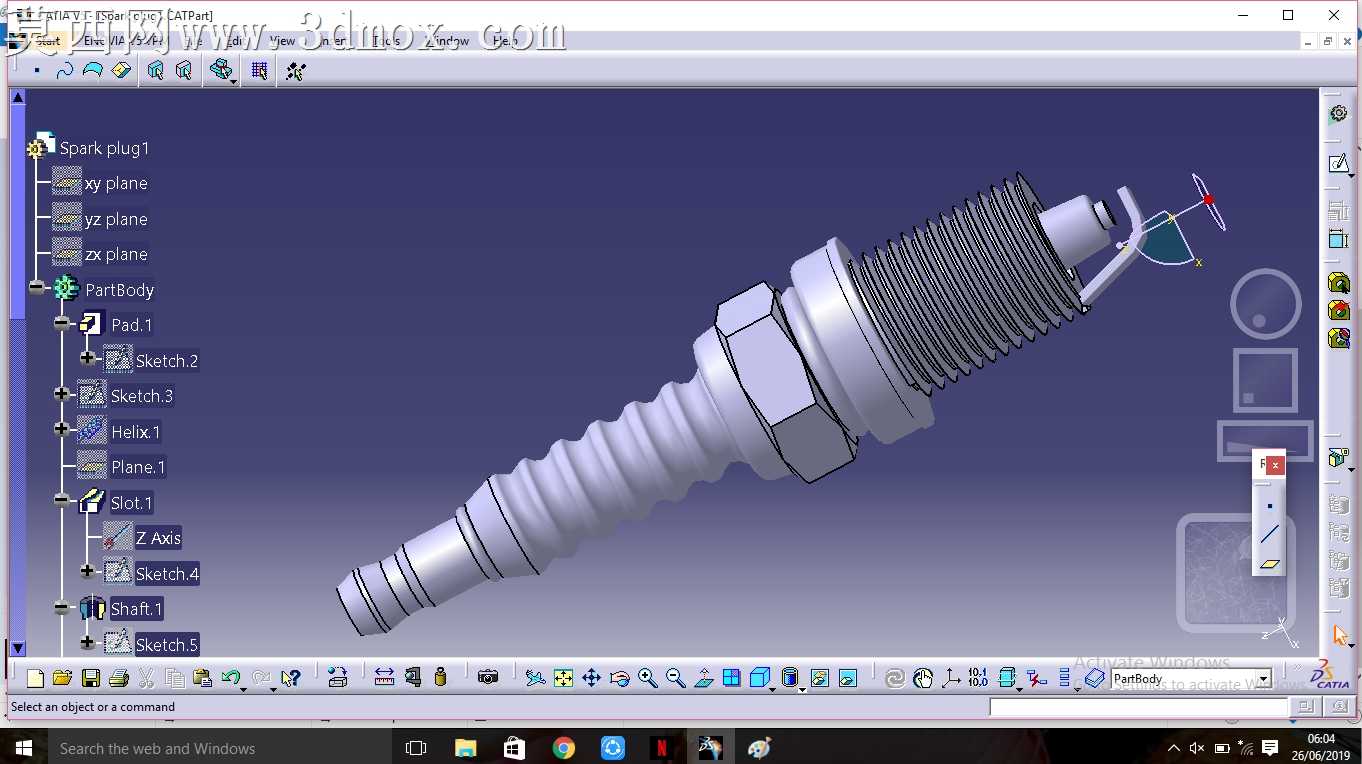

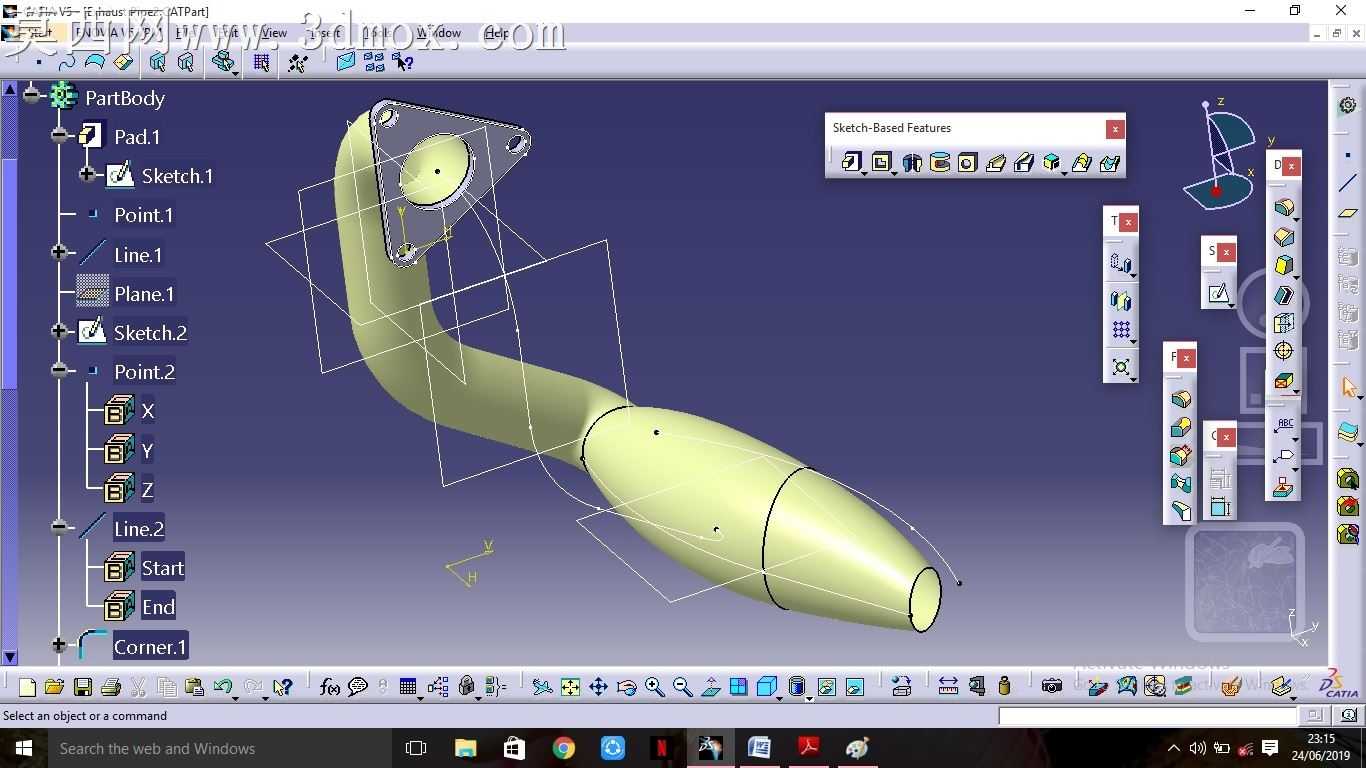

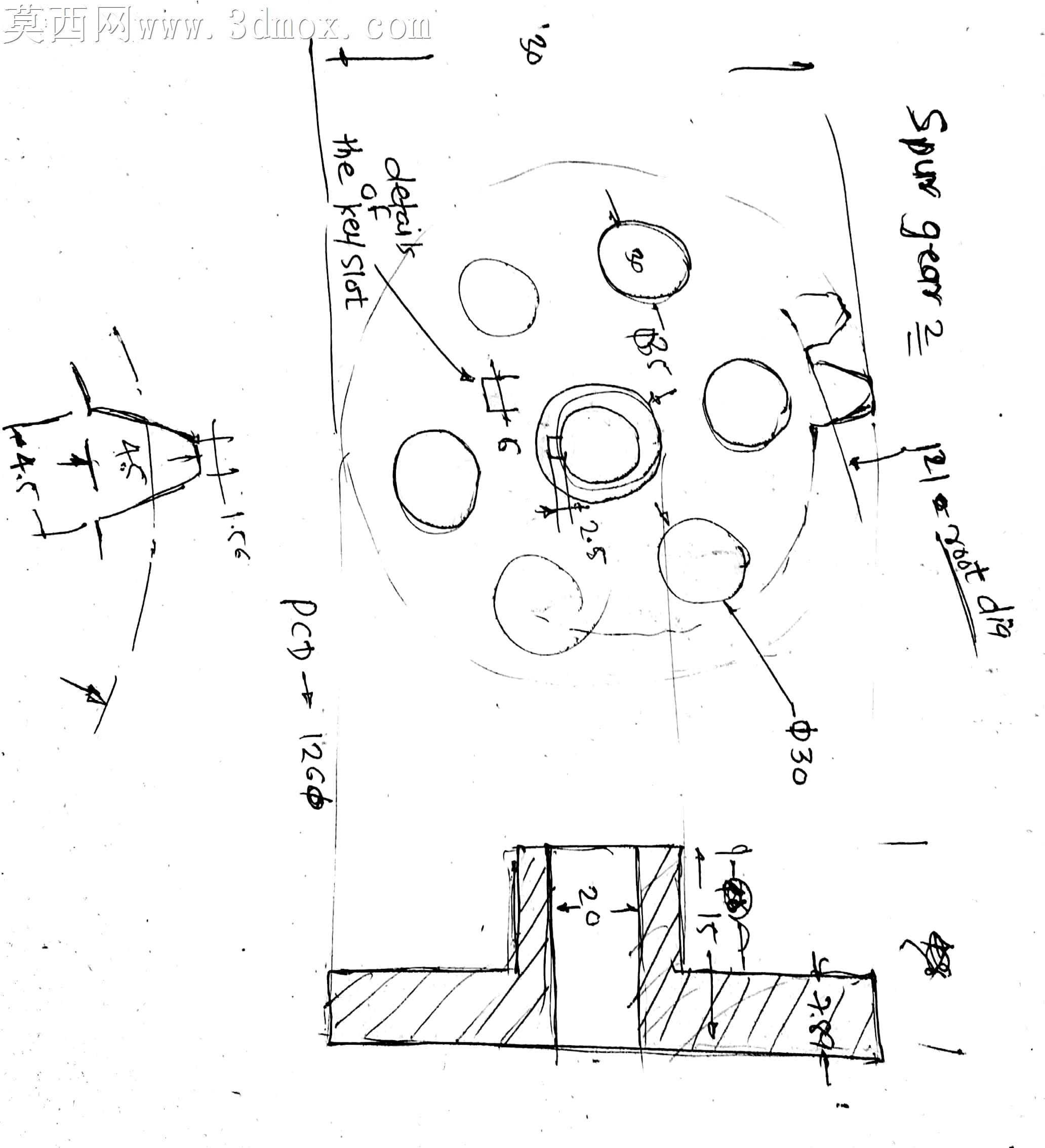

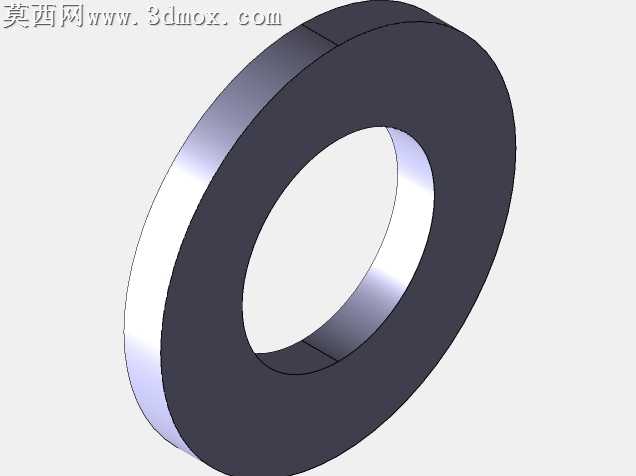

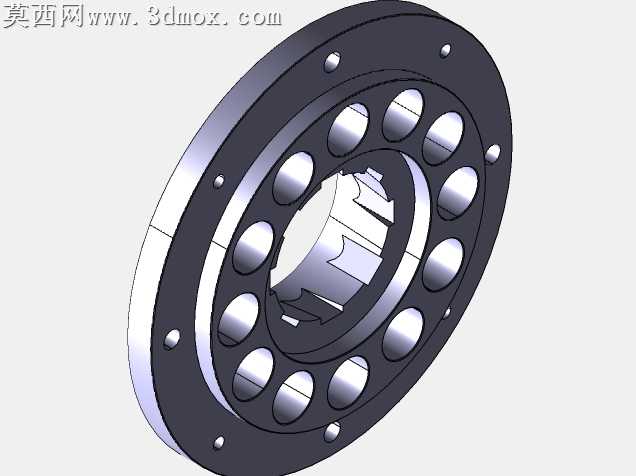

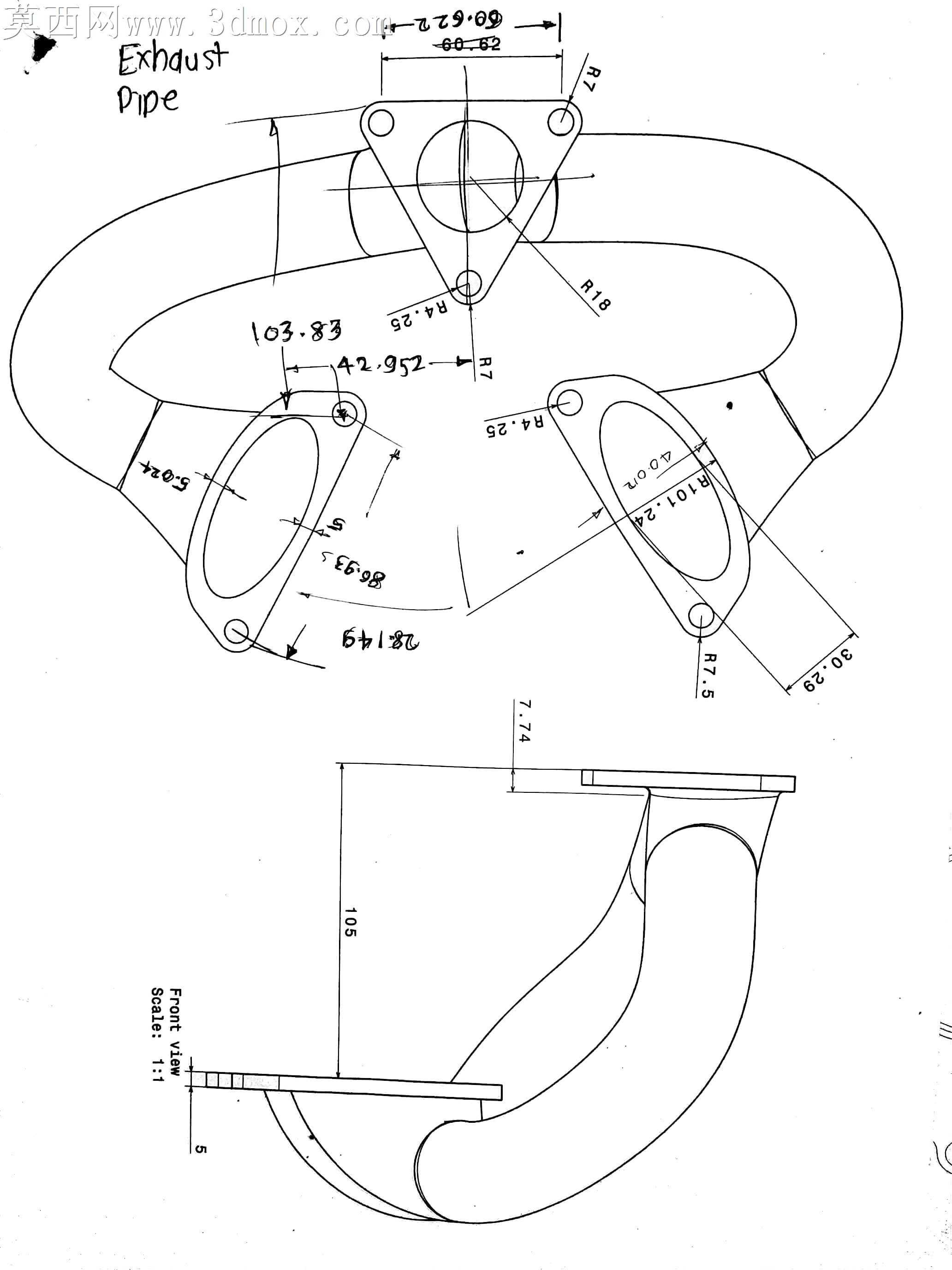

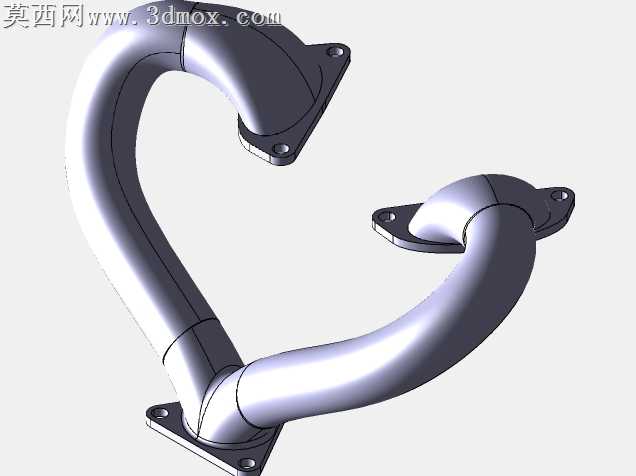

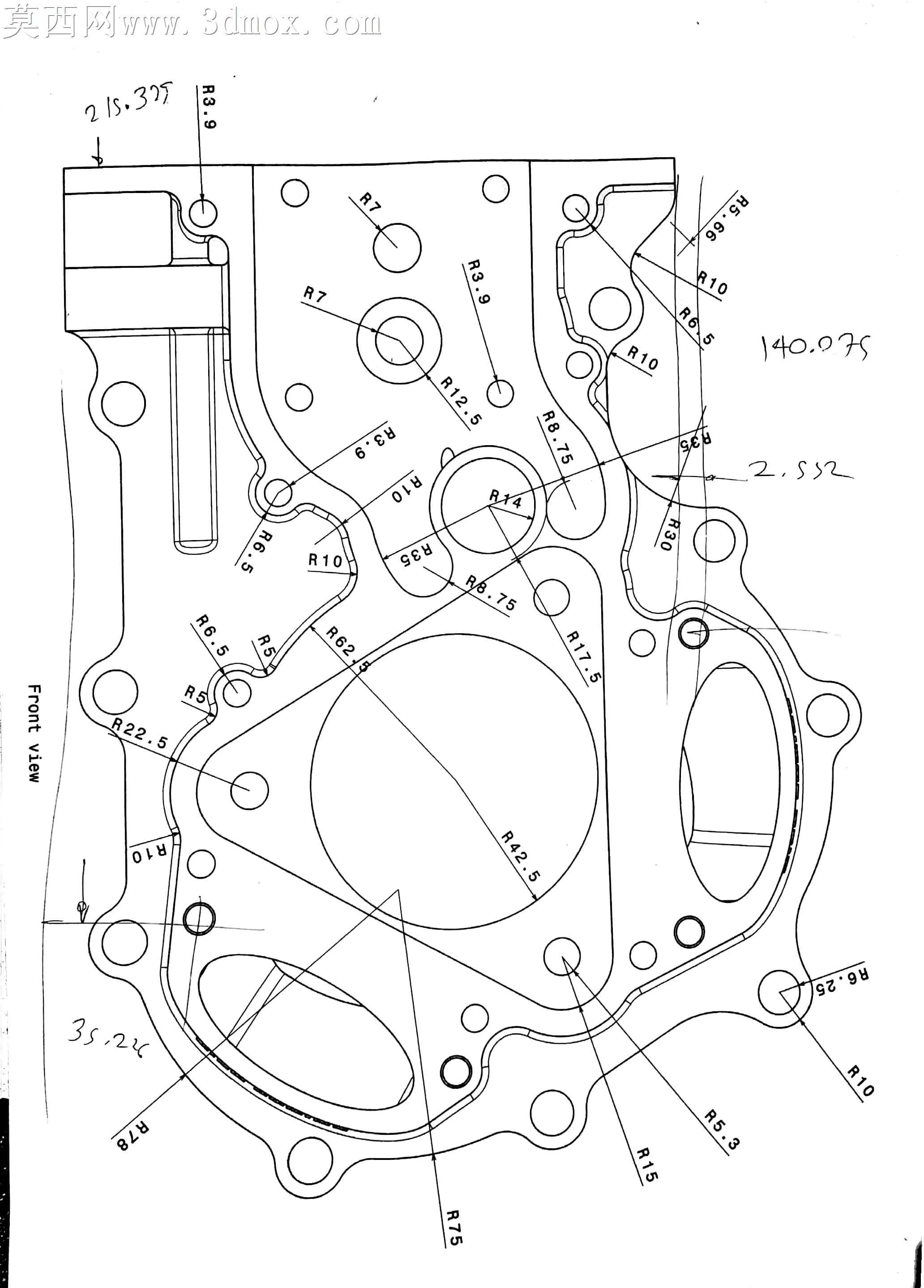

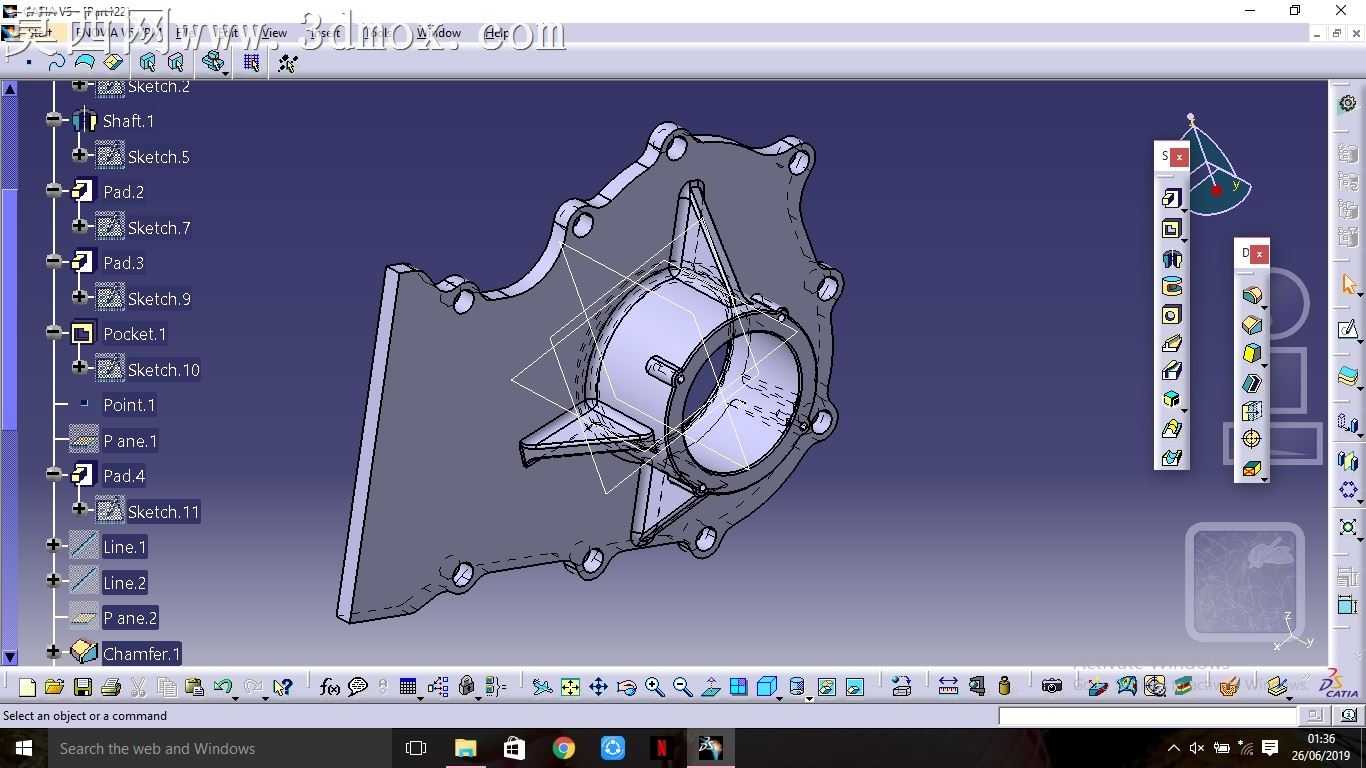

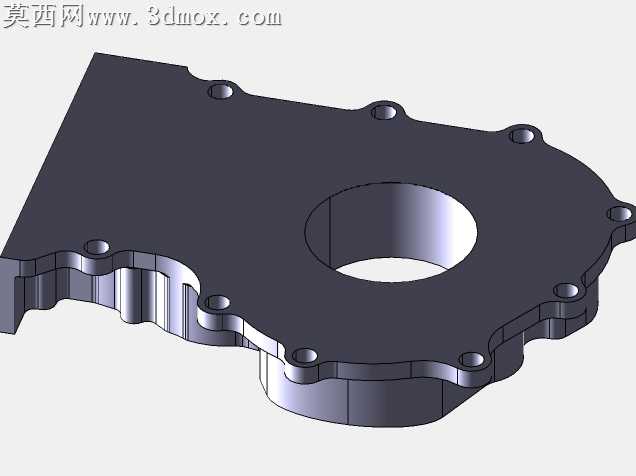

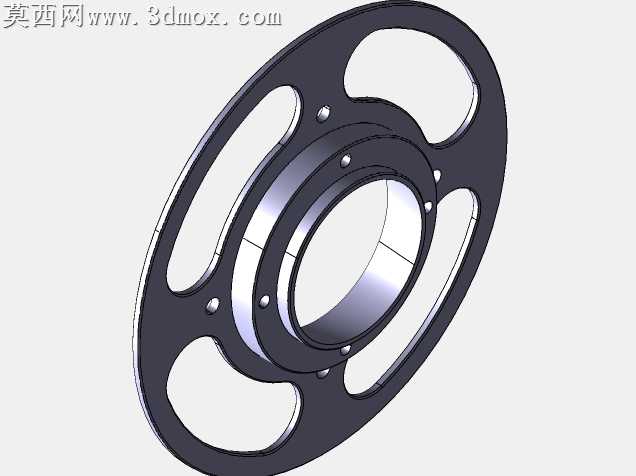

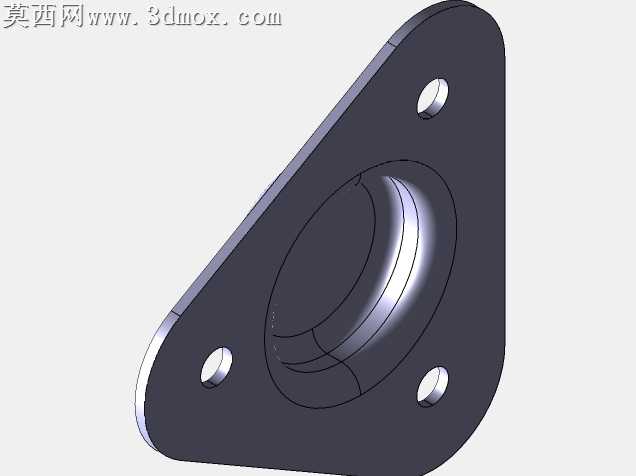

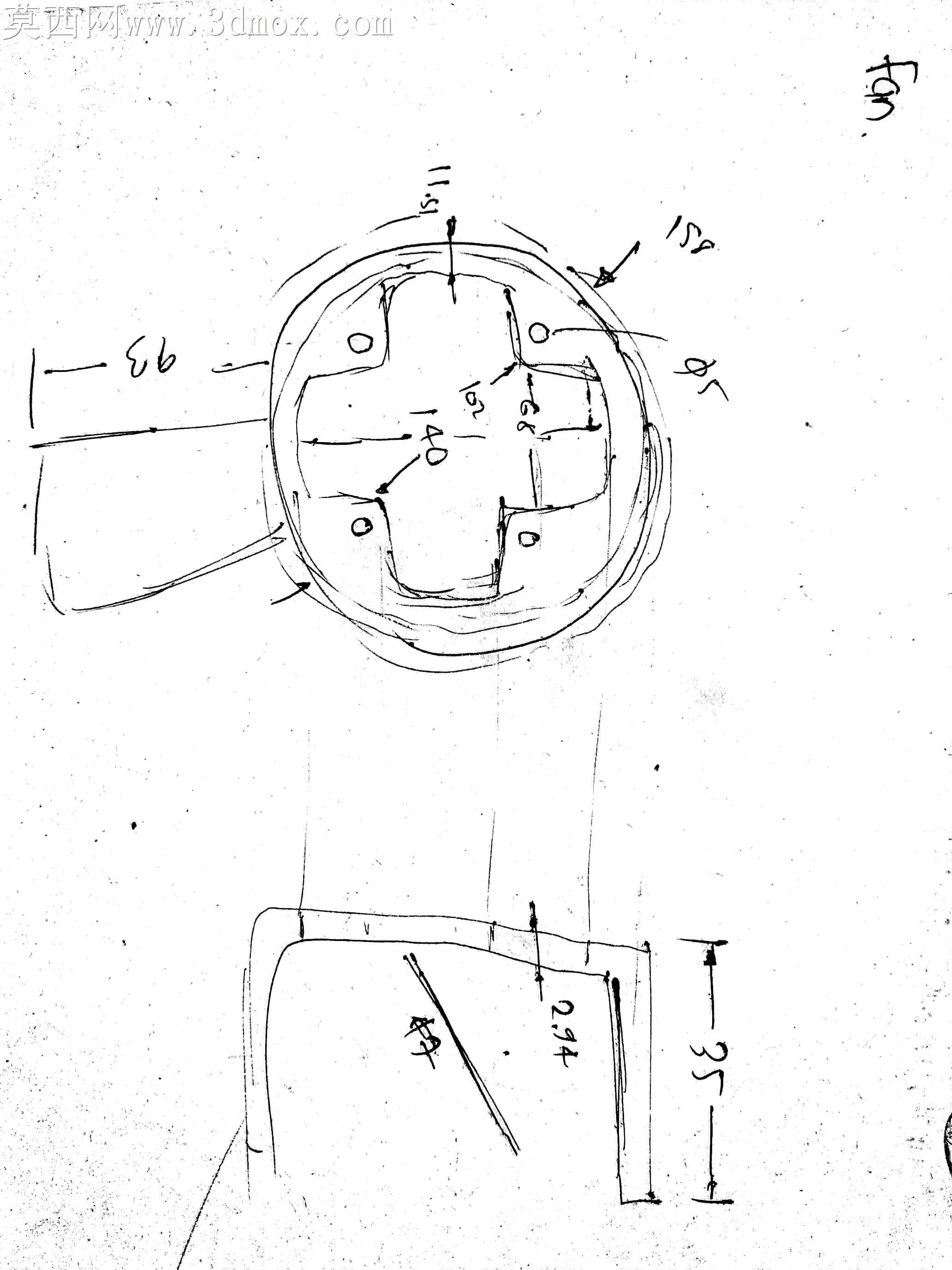

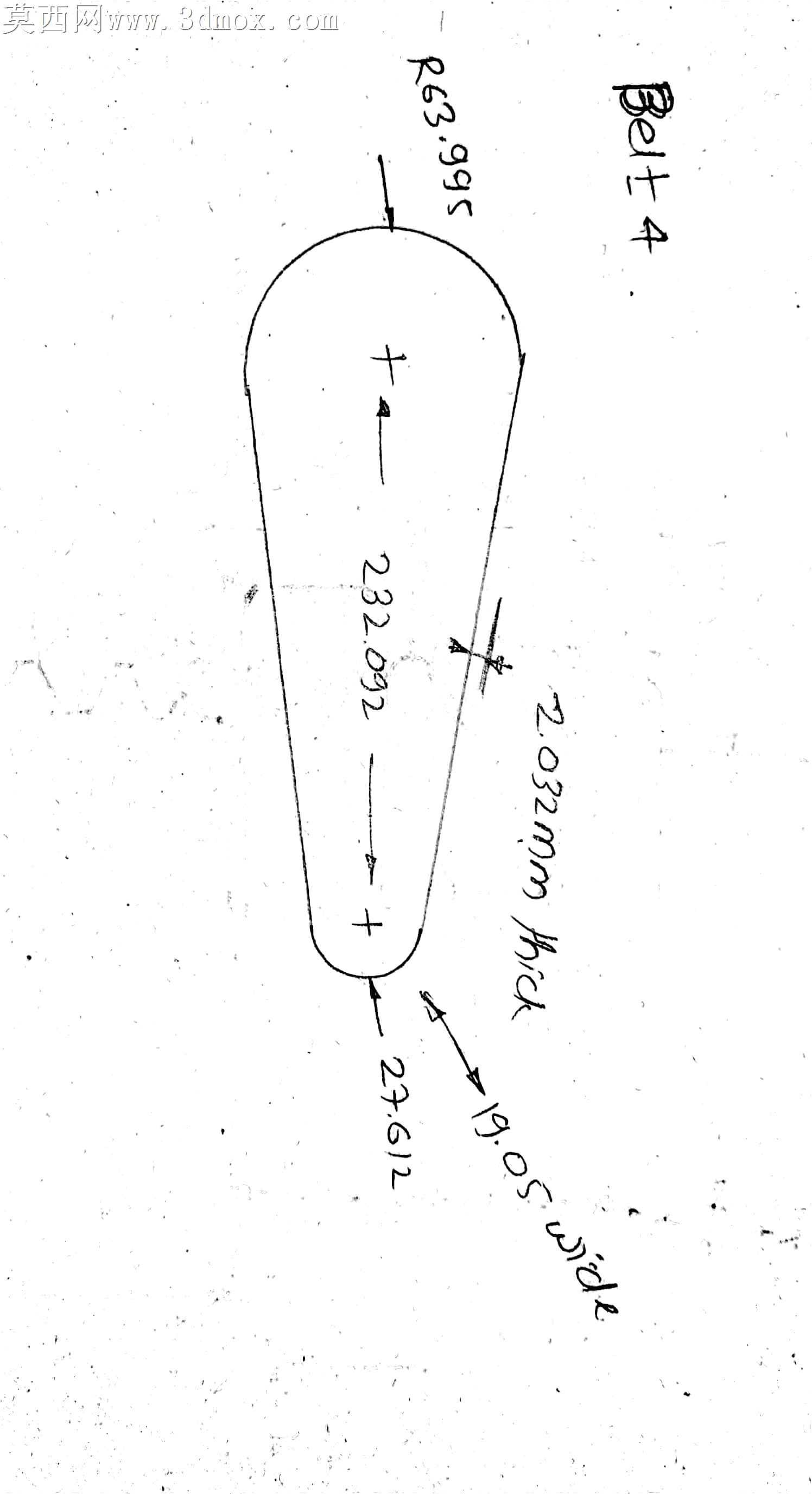

搭骨架的时候我特意留足了装配间隙，比如活塞和缸壁的配合余量，曲轴连杆大头和曲柄销的转动间隙，没有直接按理论零间隙去建模，毕竟实际加工和装配都会有公差，留够余量才能让模型后续做运动仿真的时候不会出现干涉报错。扫气道的走向我调了不下五次，一开始做的直气道扫气效率太低，后来改成渐扩式的斜向气道，让新鲜混合气能顺着缸壁流到燃烧室顶部，把废气从排气口顶出去，还特意把排气口的开启相位做的比扫气口早一点，避免新鲜混合气跟着废气直接排出去，这部分的空间角度我反复核对了二冲程发动机的配气相位参数，没有随便拍脑袋定角度。

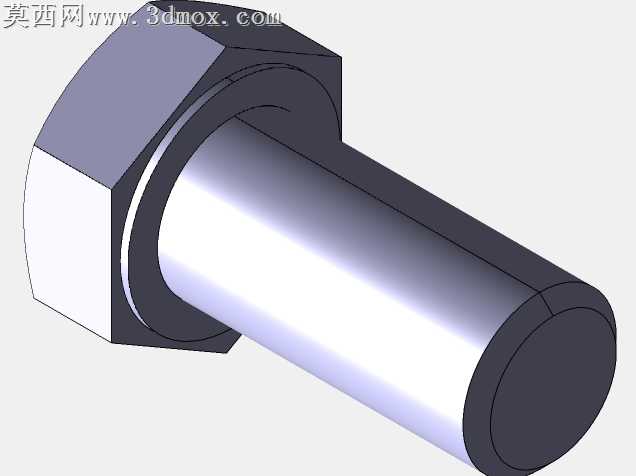

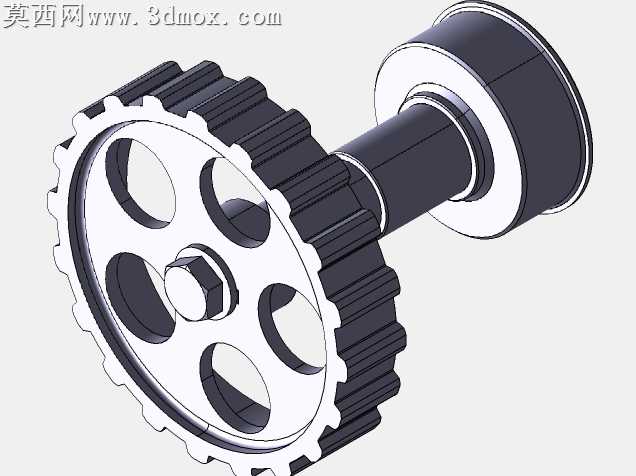

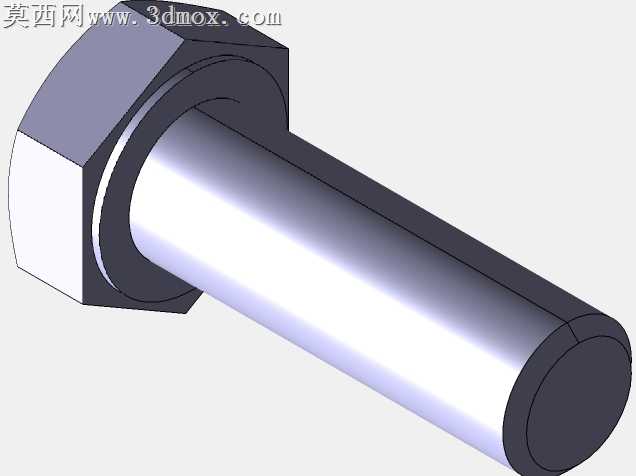

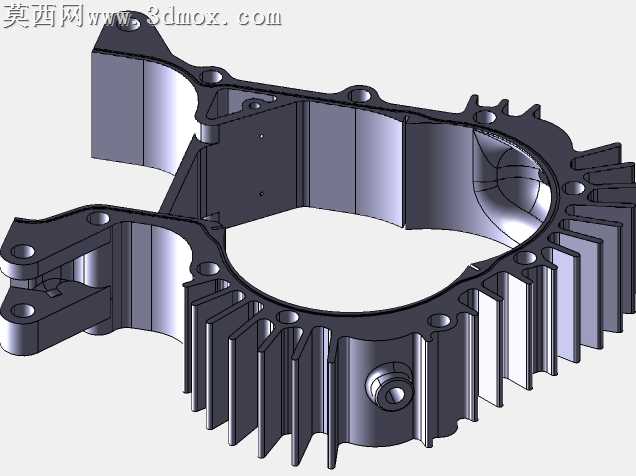

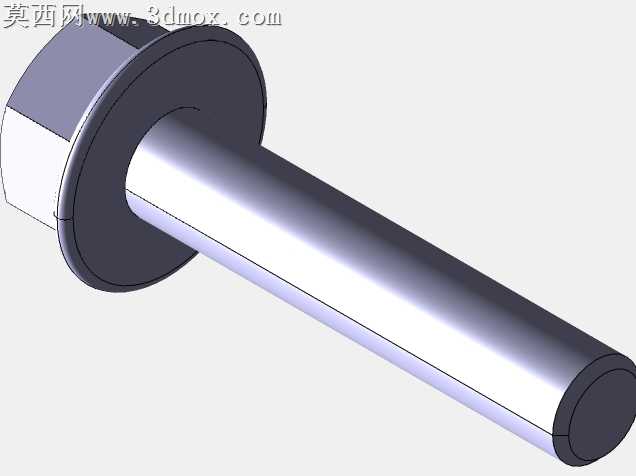

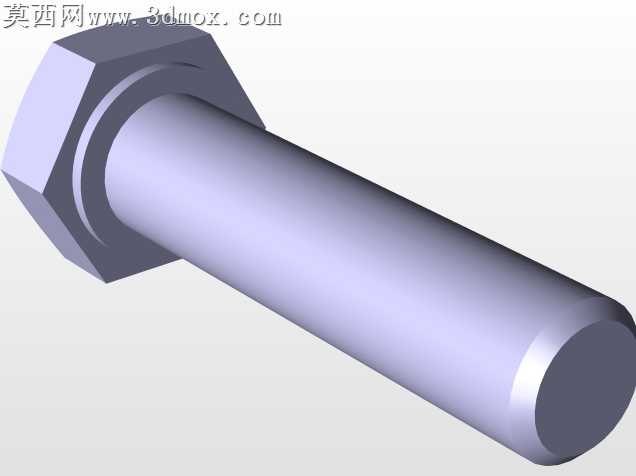

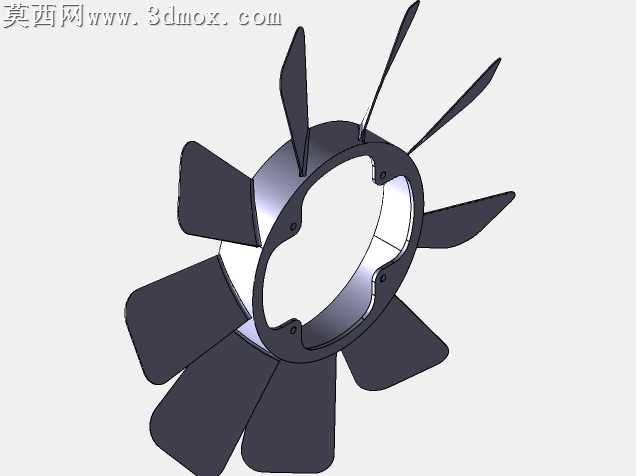

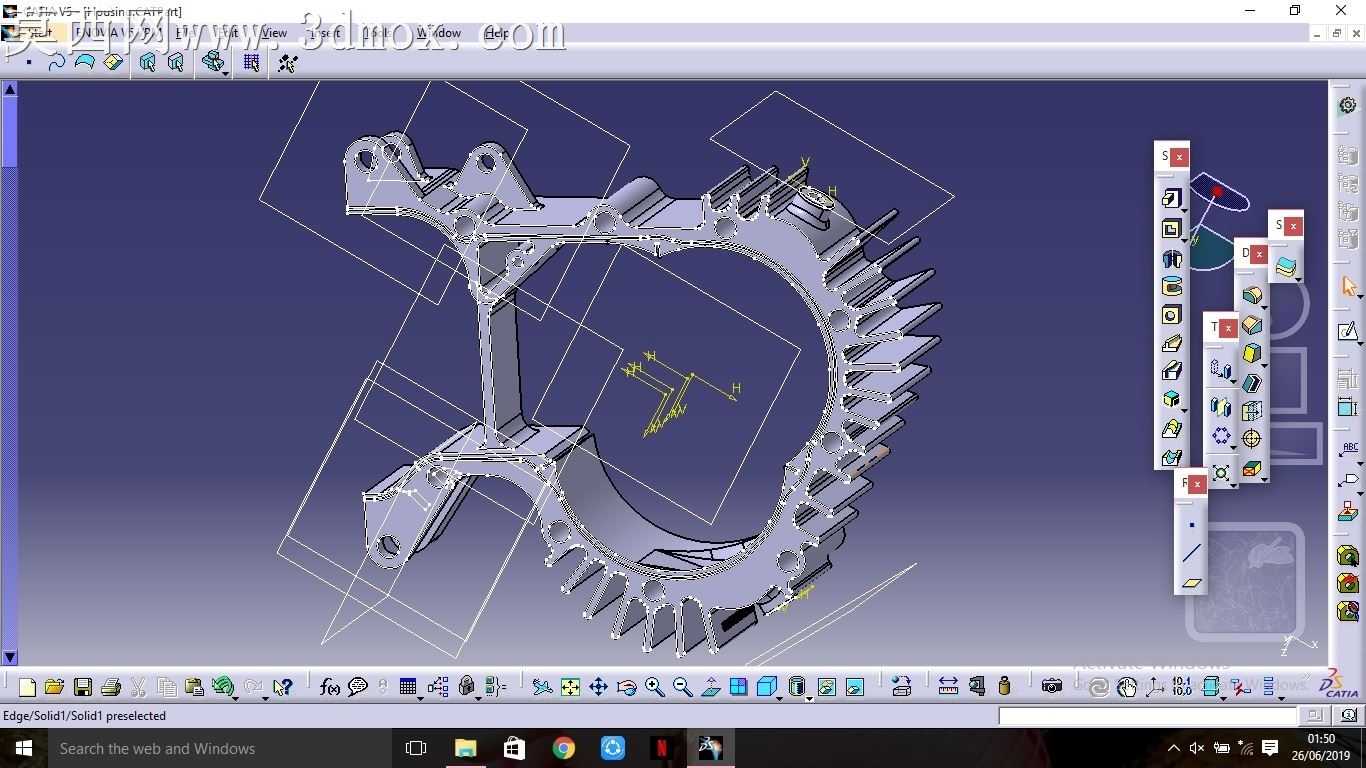

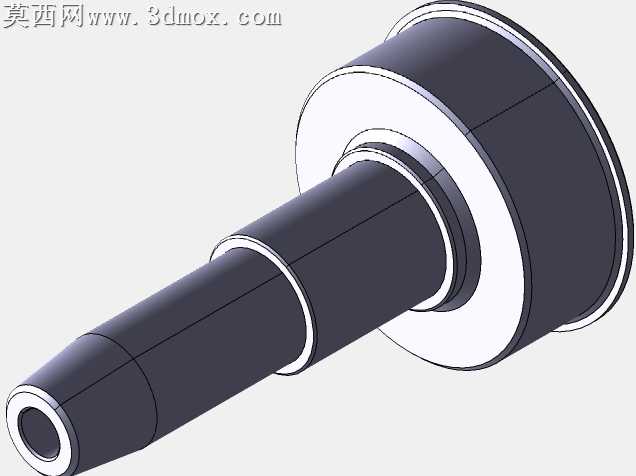

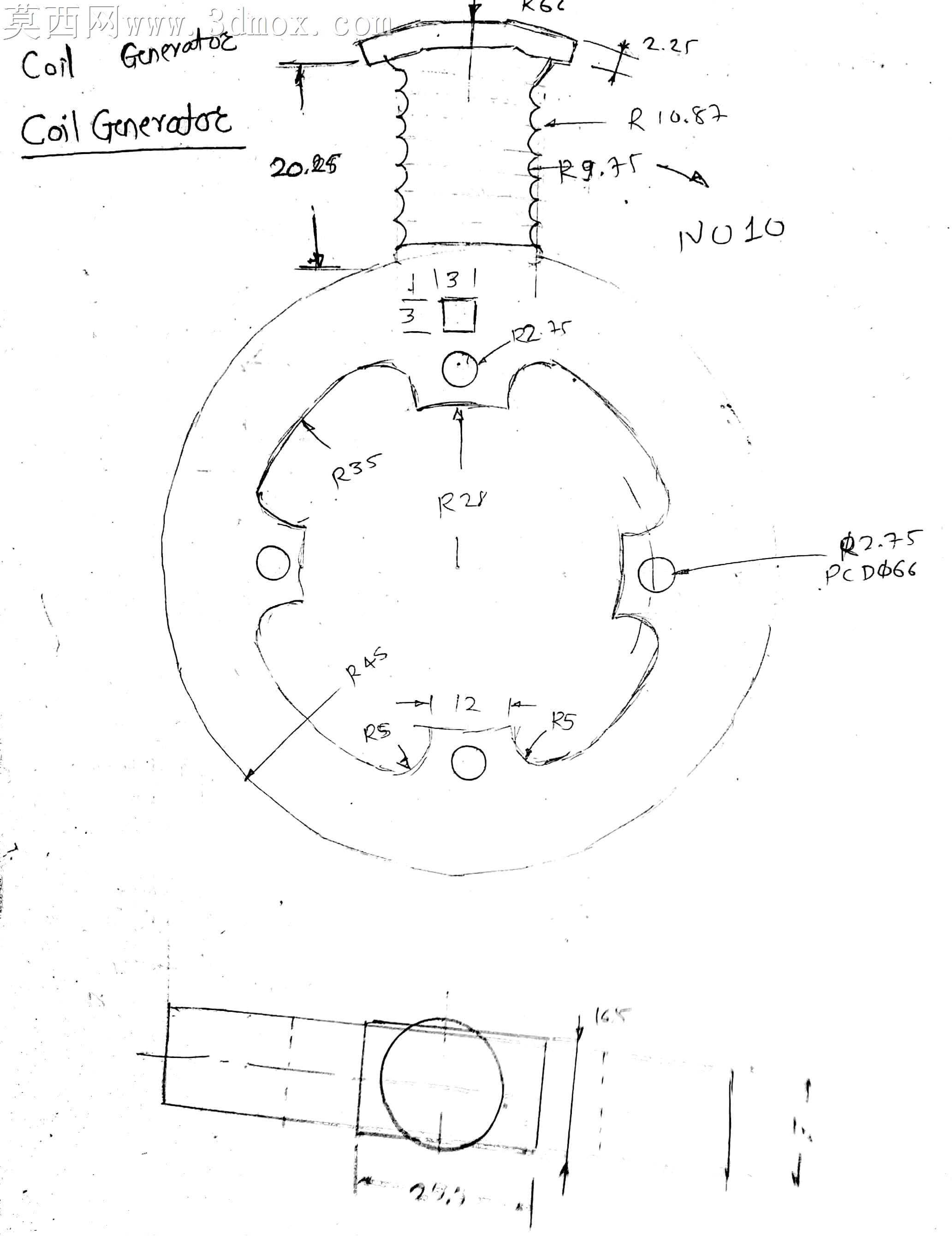

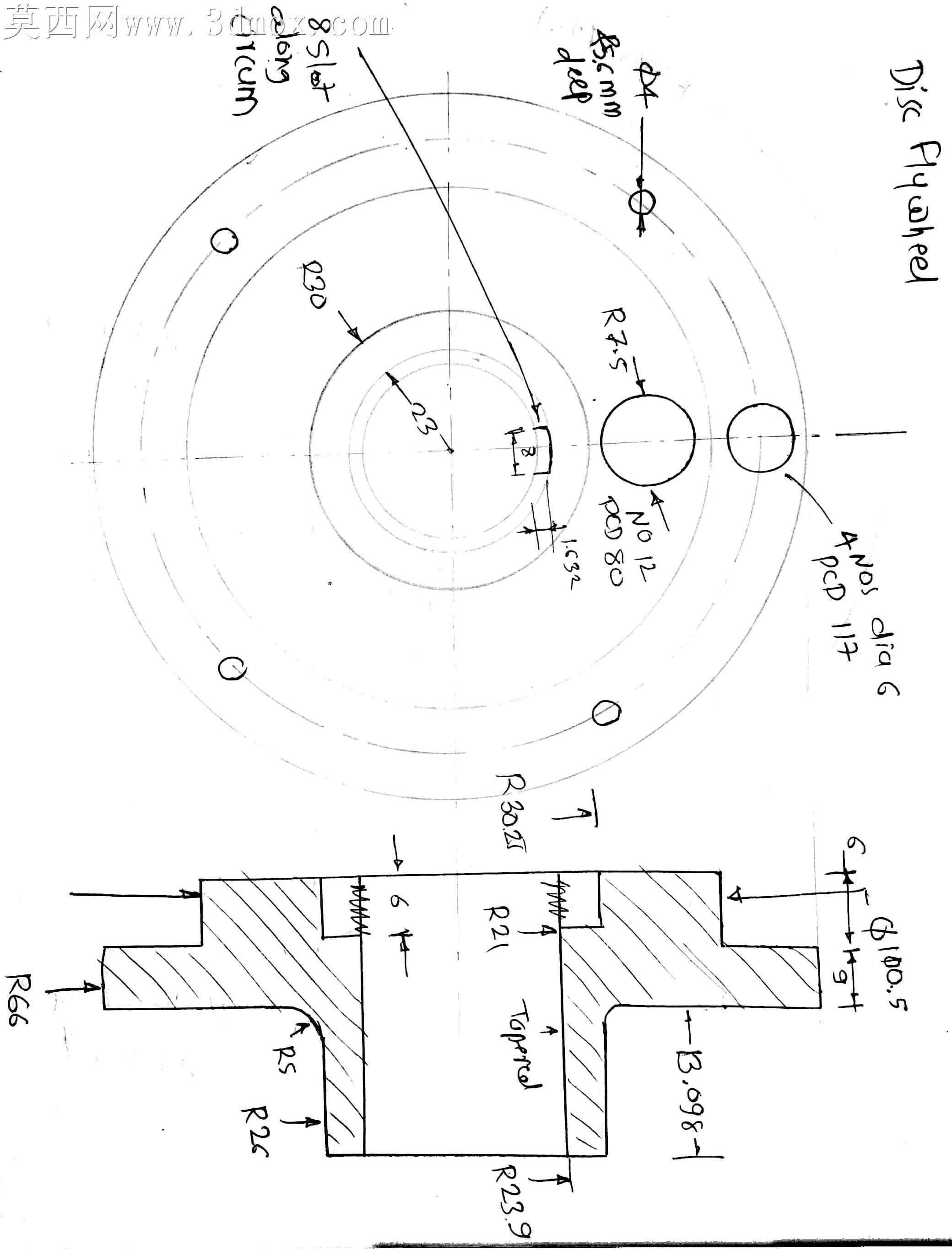

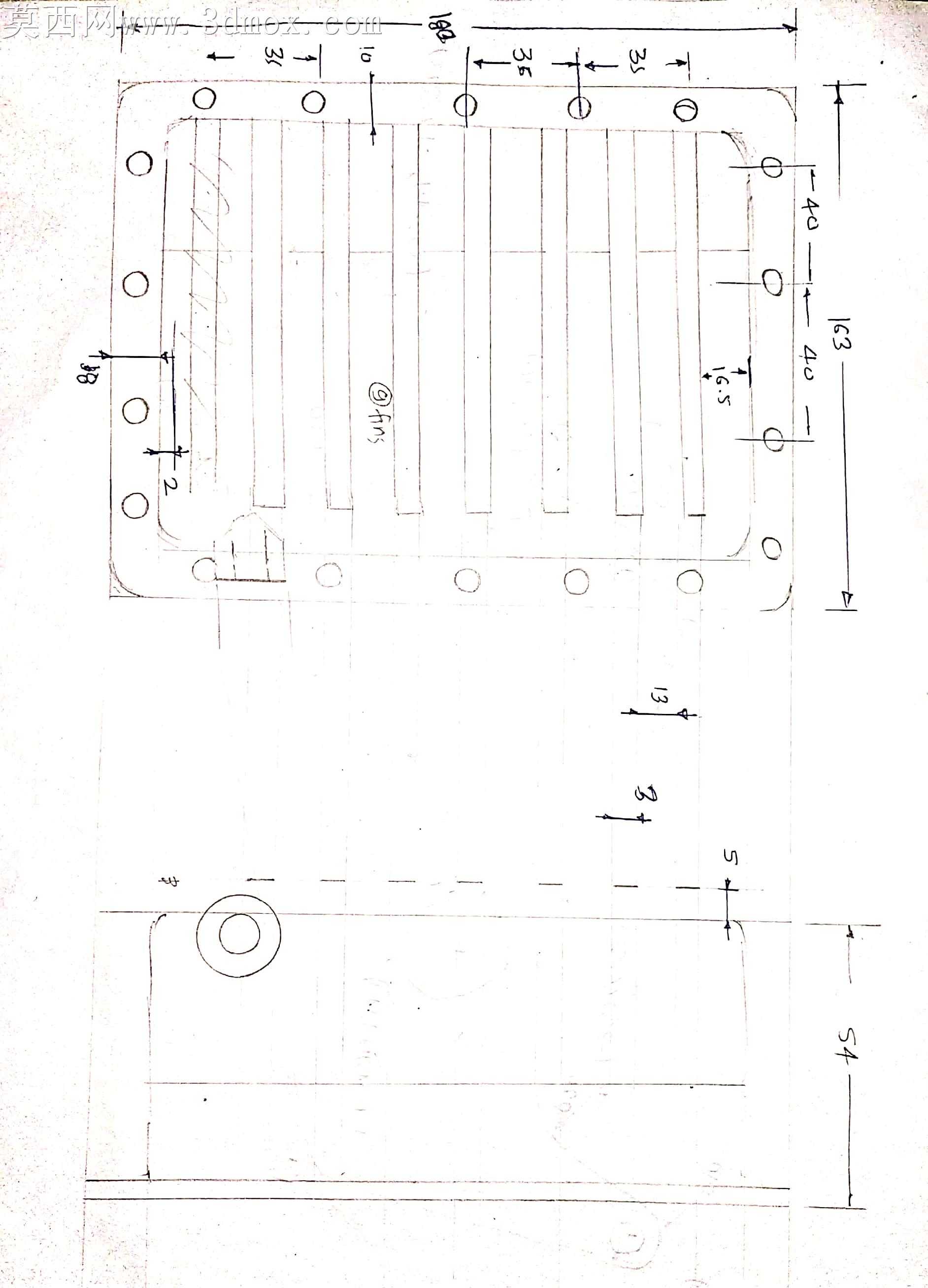

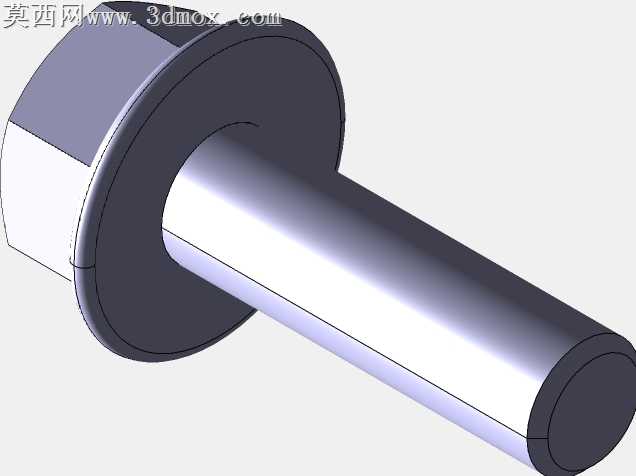

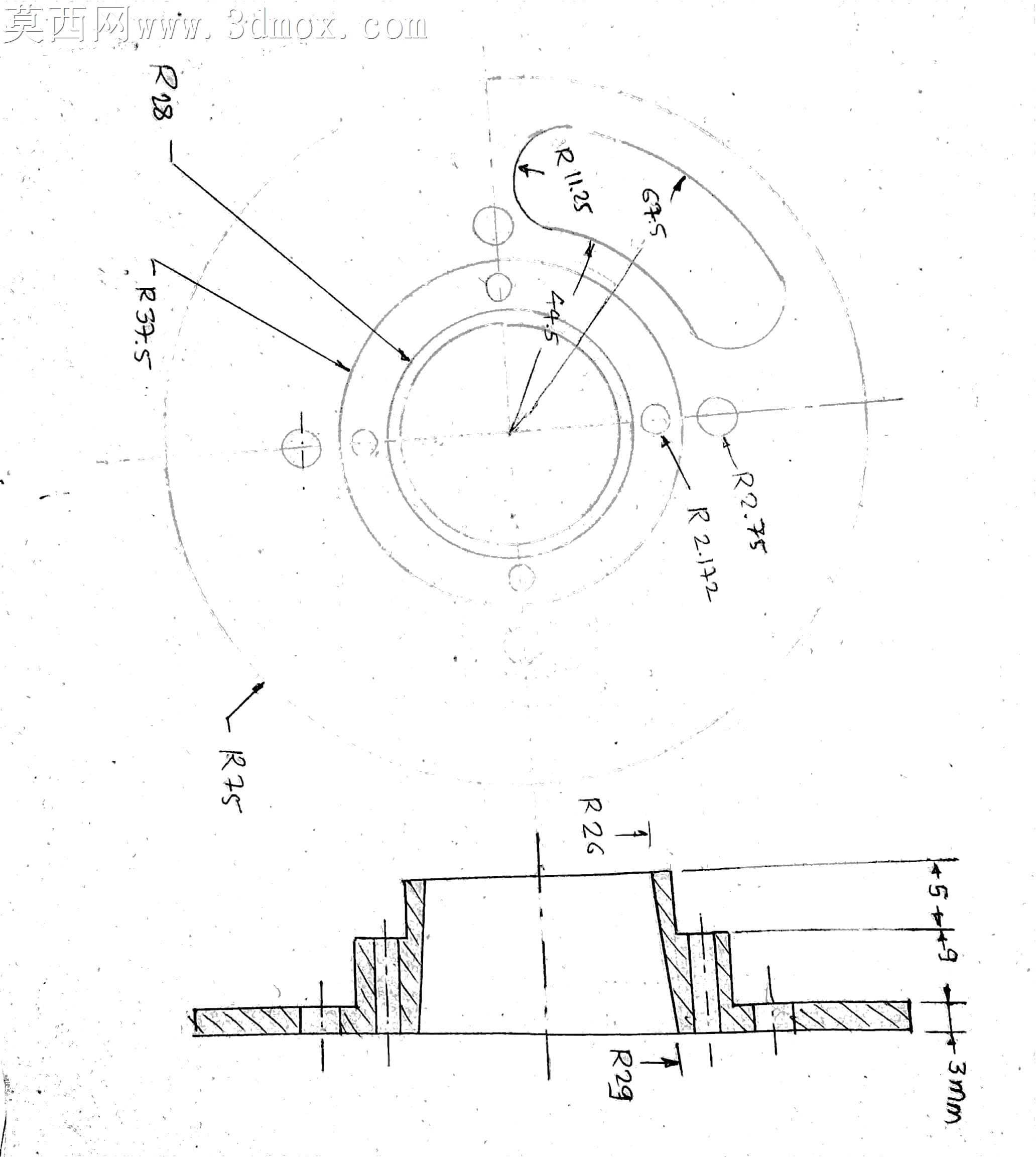

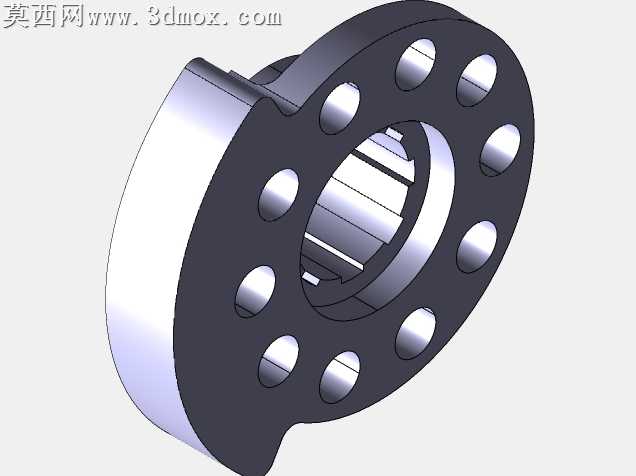

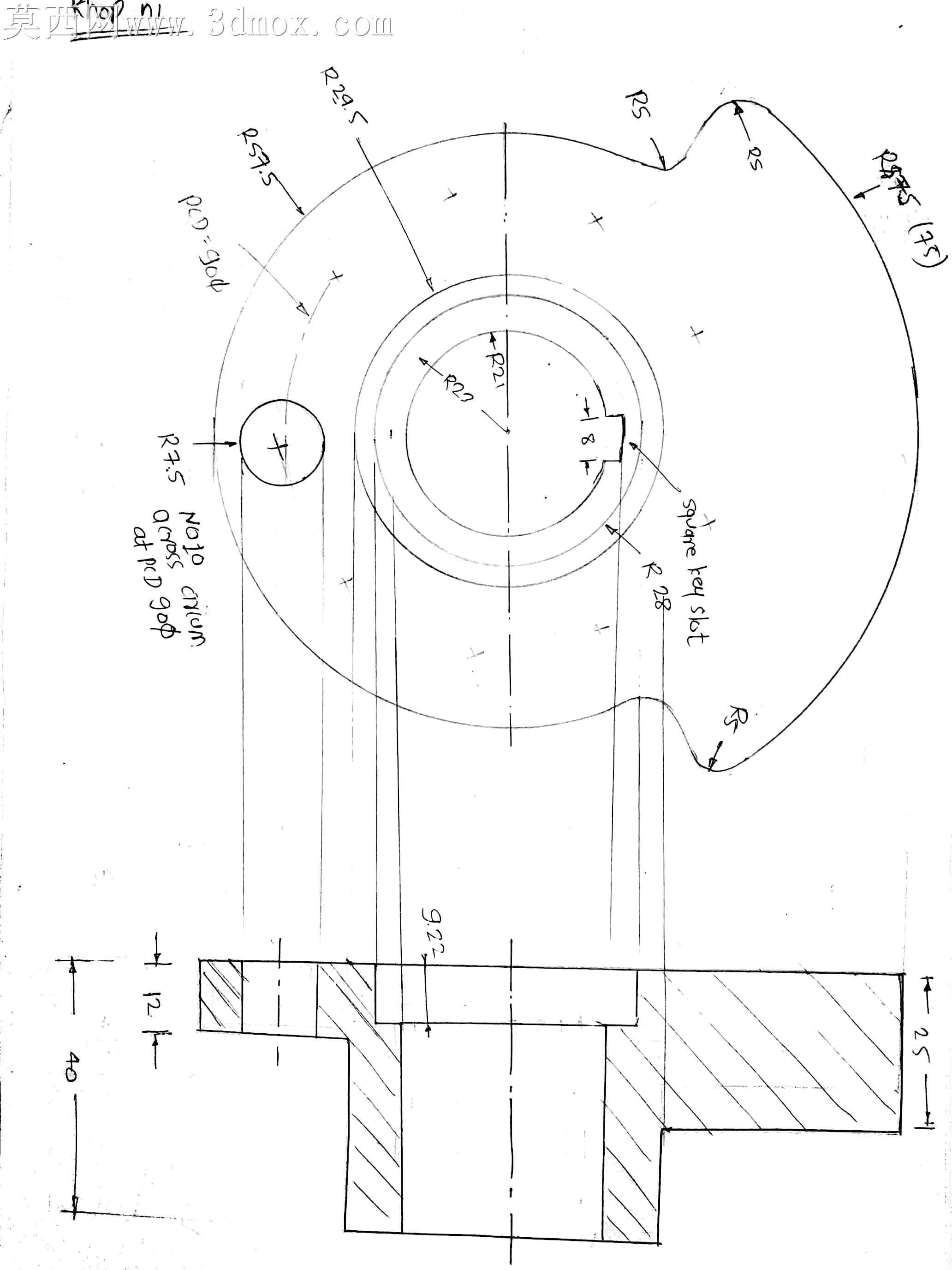

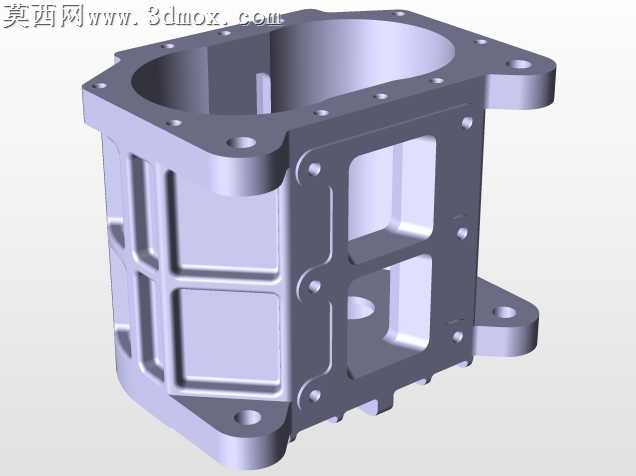

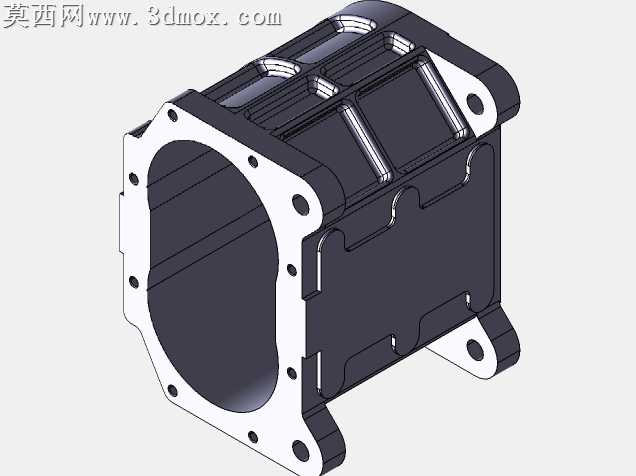

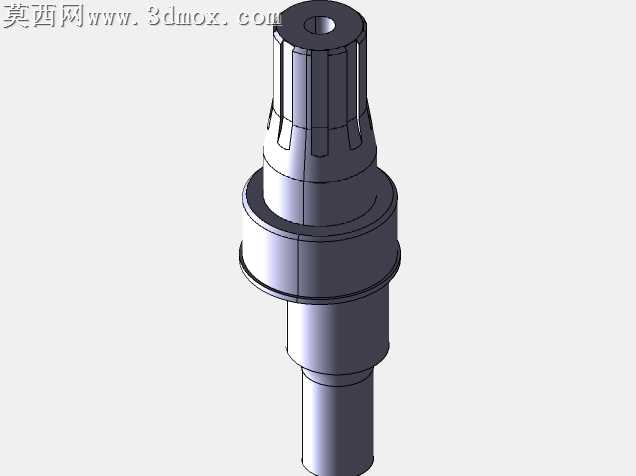

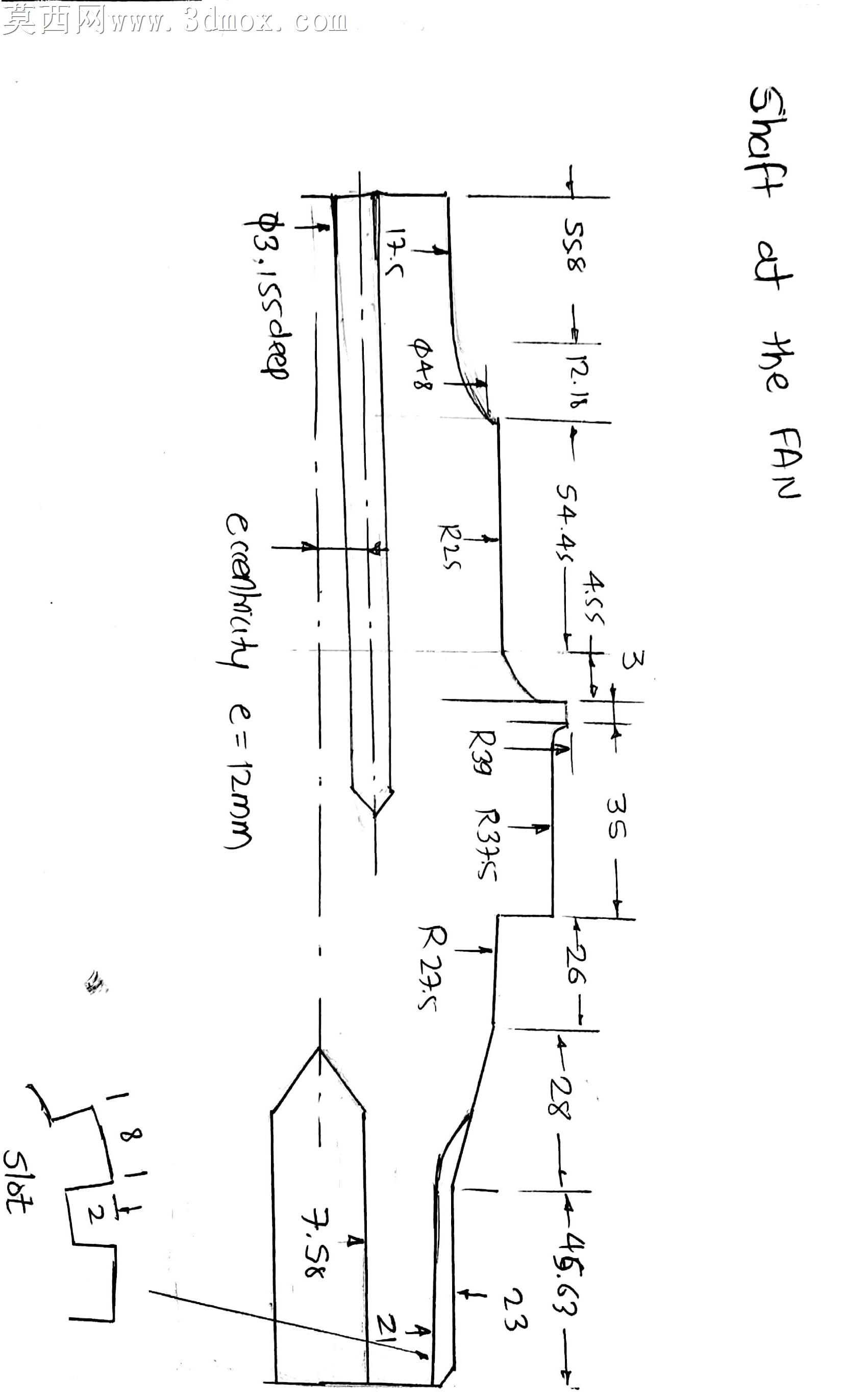

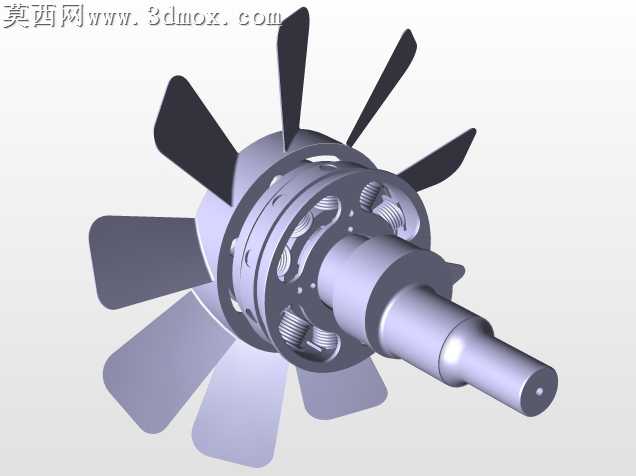

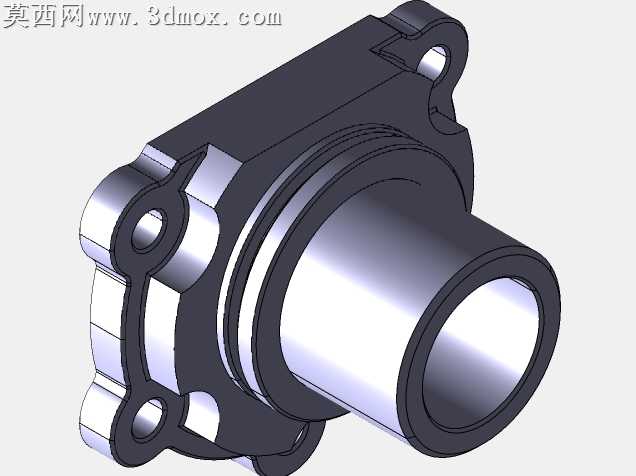

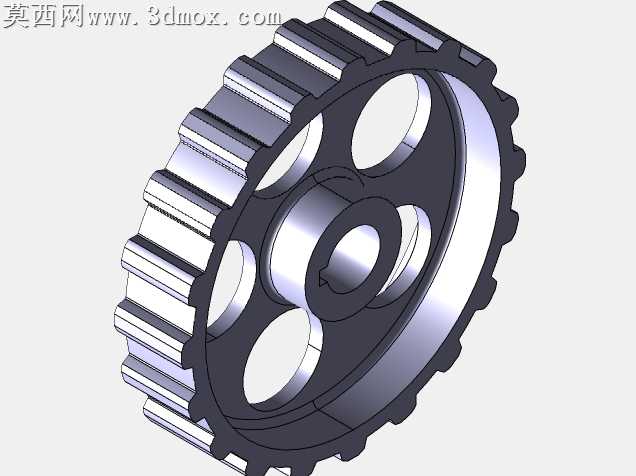

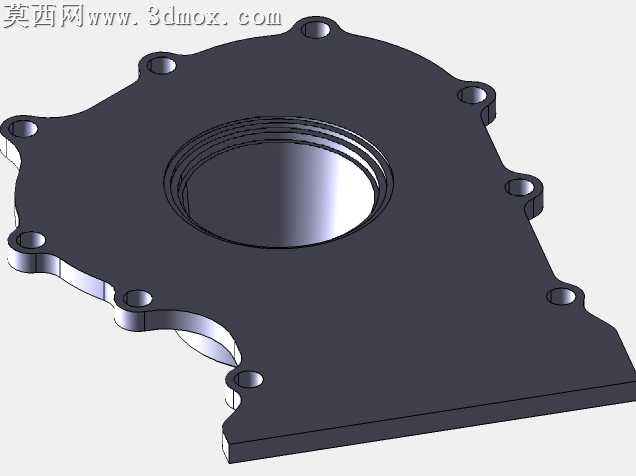

缸体的散热片我没有做等距等厚的设计，靠近燃烧室的位置散热片更密更厚，越靠近曲轴箱方向越稀疏，毕竟燃烧室附近的工作温度最高，需要更大的散热面积，这部分做的时候特意把散热片的根部做了圆角过渡，避免实际生产的时候出现应力集中开裂的问题，也让模型的光影渲染的时候不会出现生硬的棱角反光。曲轴的平衡块我是按活塞连杆组的往复质量算的配重，没有随便做个半圆块凑数，这样后续做运动仿真的时候，曲轴转动的动平衡表现会更贴近真实发动机的状态，不会出现剧烈的振动模拟偏差。

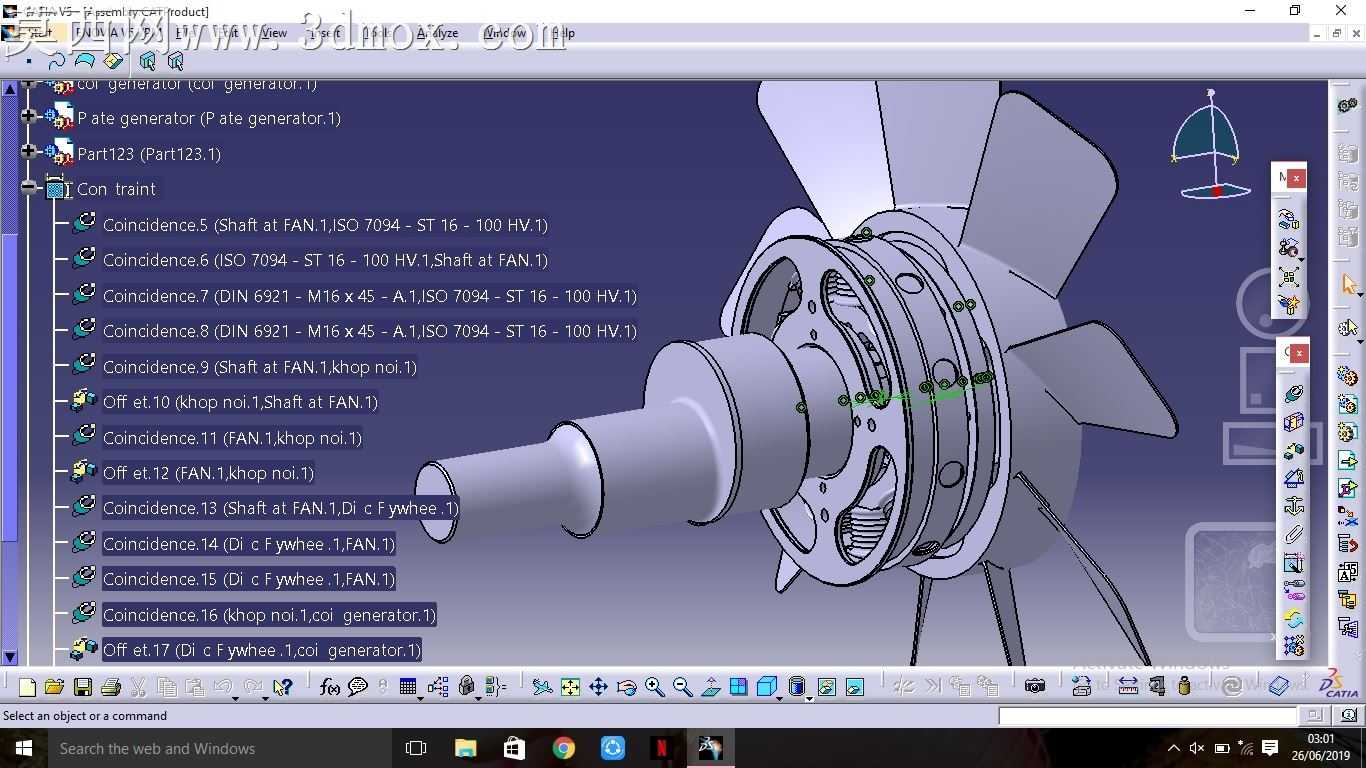

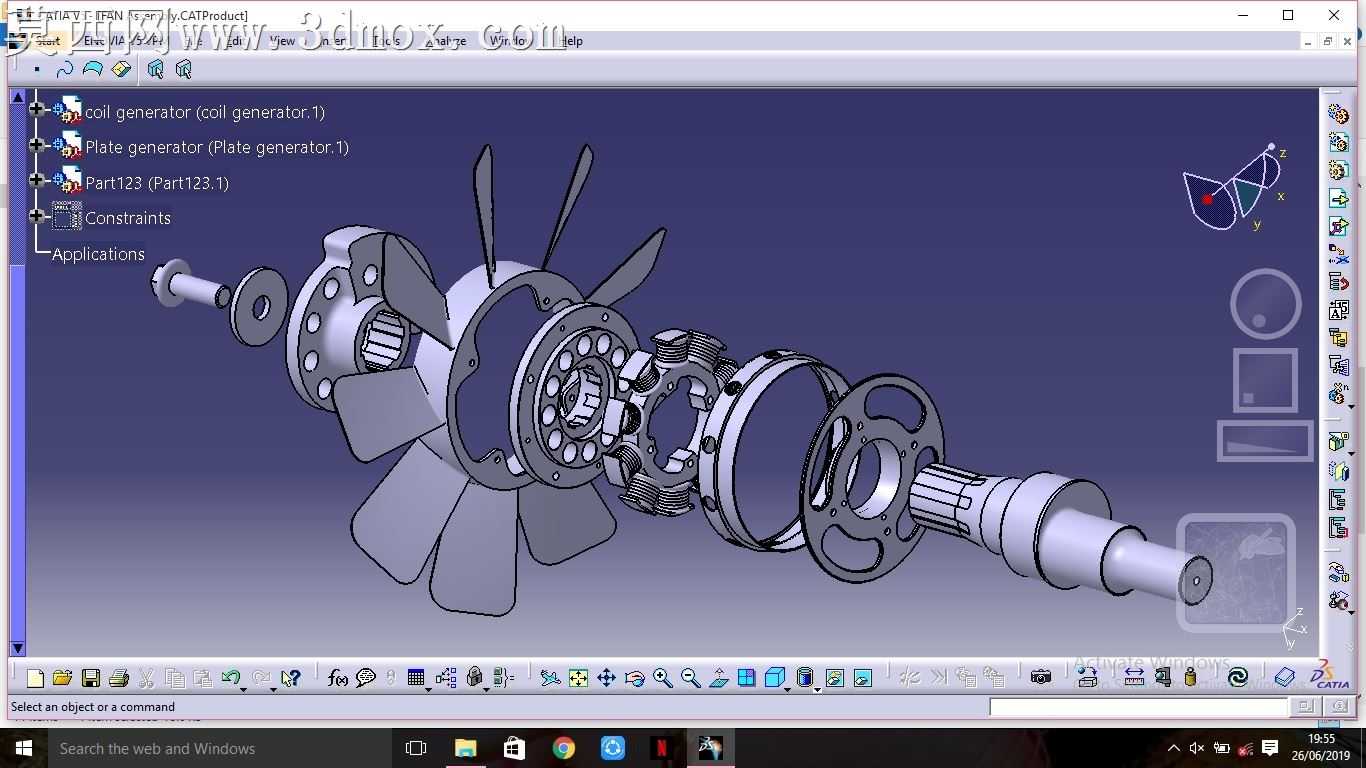

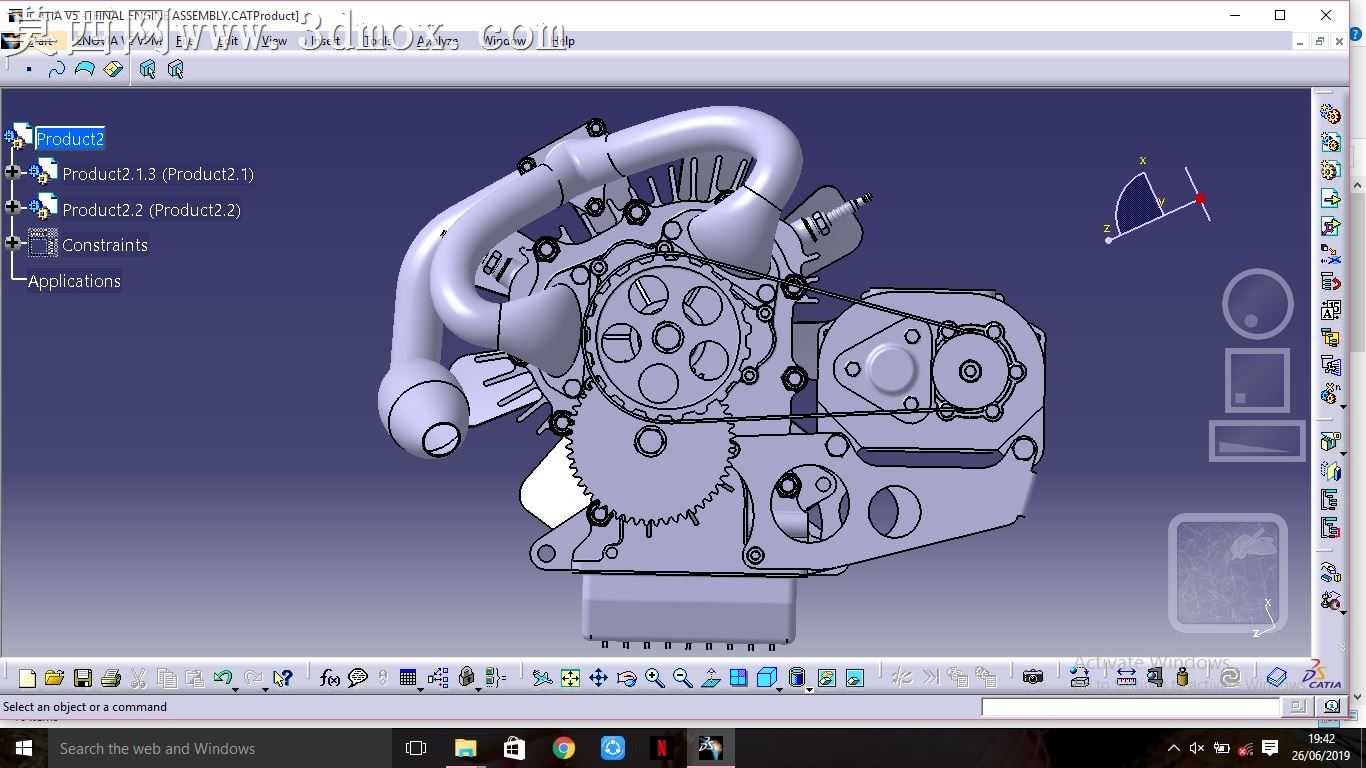

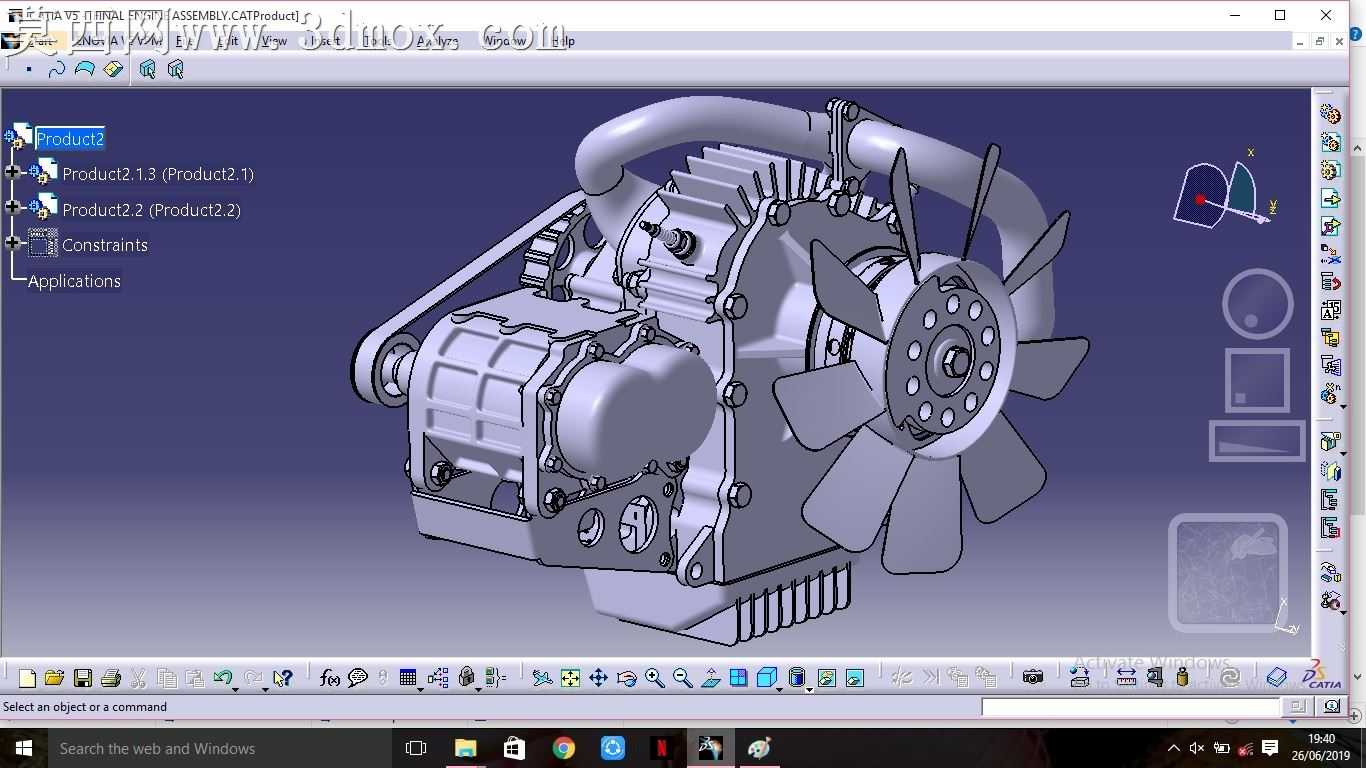

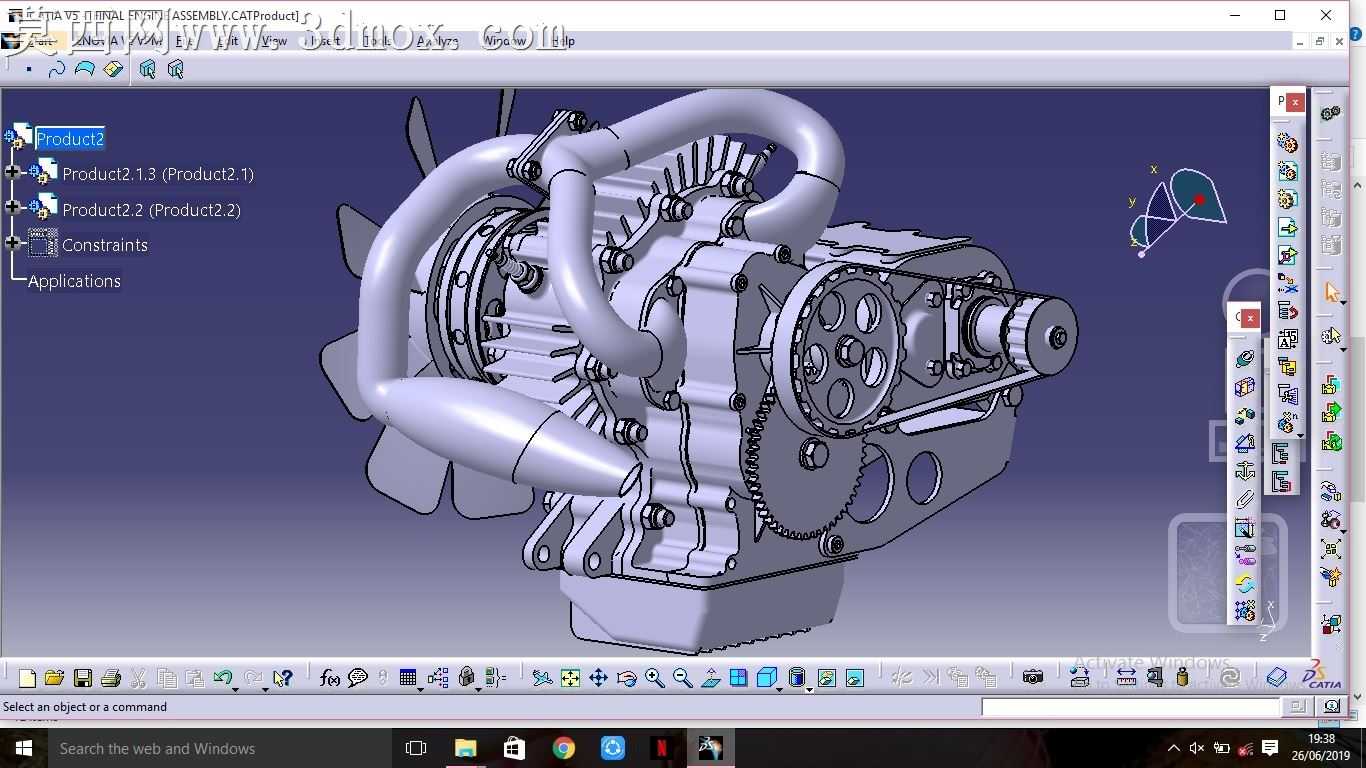

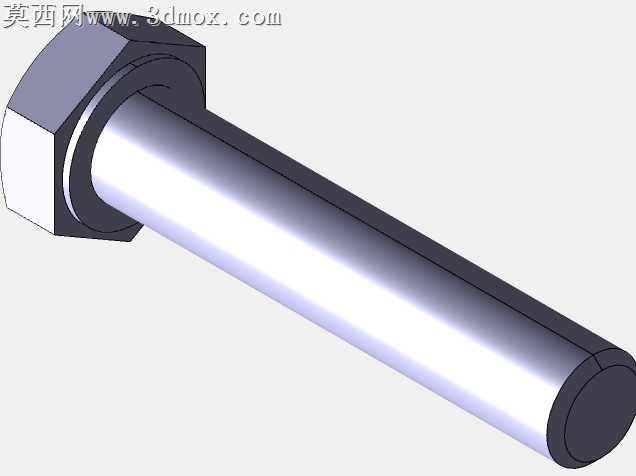

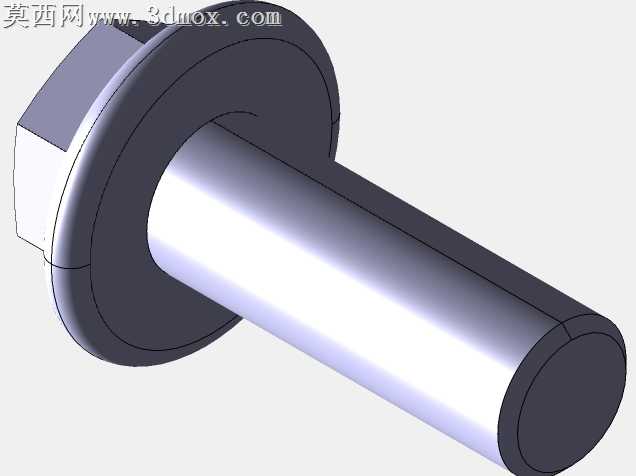

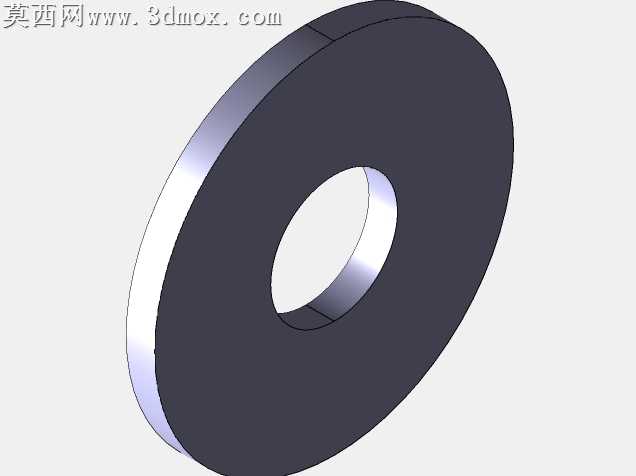

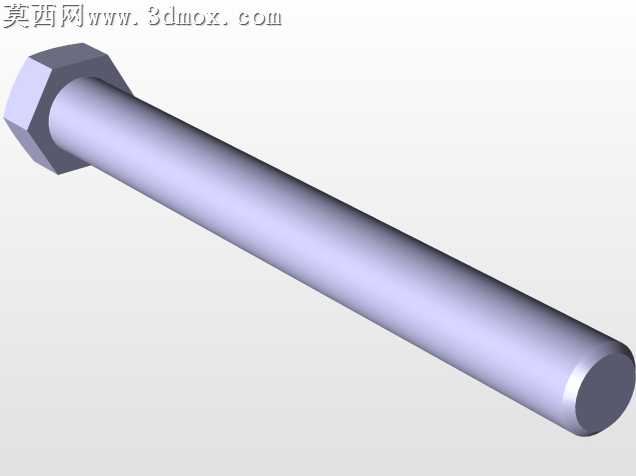

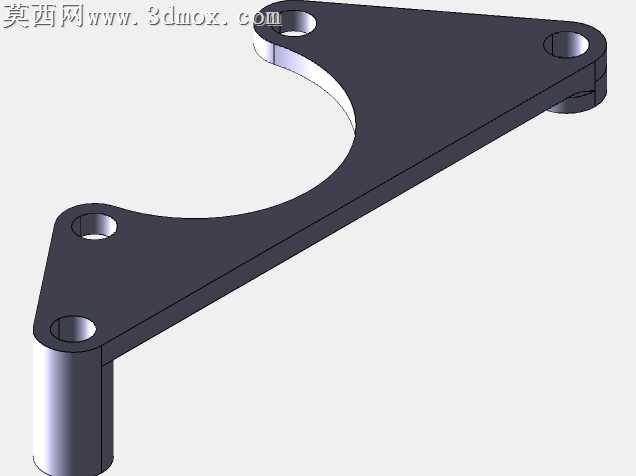

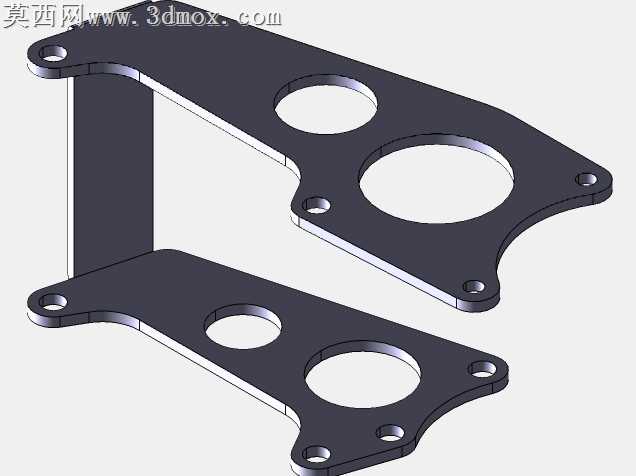

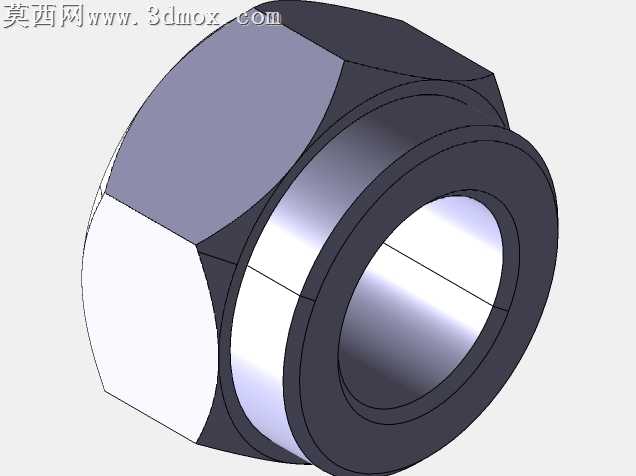

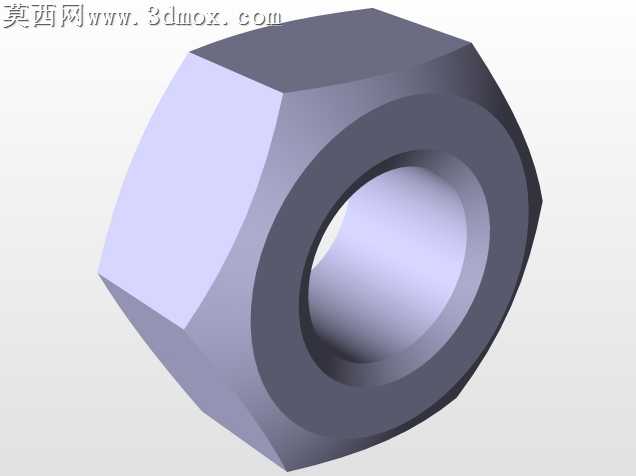

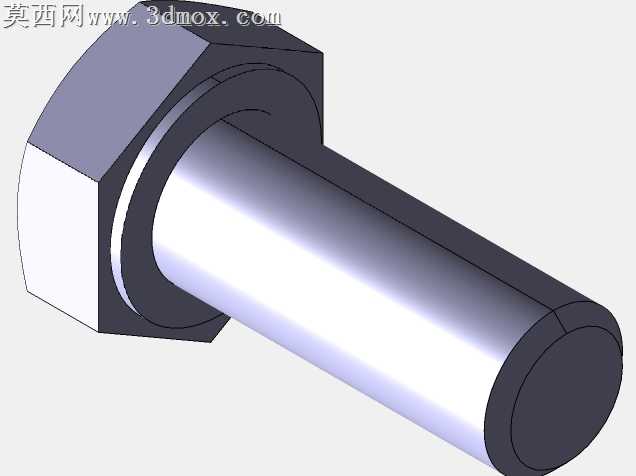

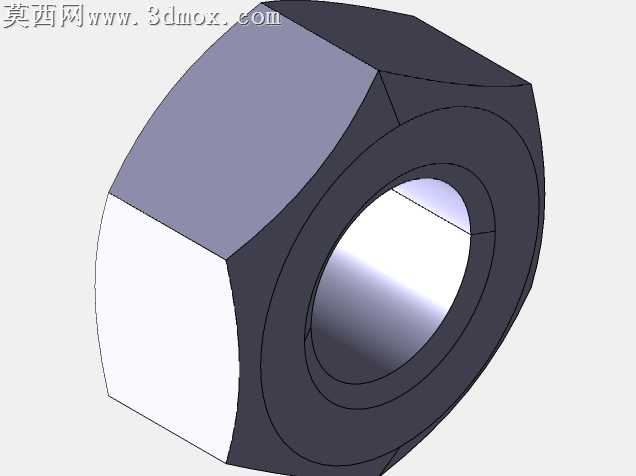

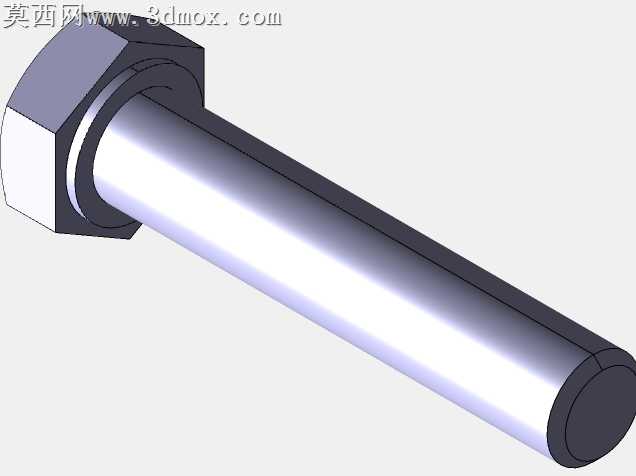

装配的时候我把所有配合关系都按实际装配逻辑设置，活塞和缸体是滑动配合，连杆和活塞销、曲柄销都是转动配合，曲轴和曲轴箱轴承位是转动配合，密封件的位置我特意留了压缩量，比如缸盖垫片的厚度比缸体和缸盖的间隙大0.1mm，模拟实际装配时垫片被压紧的状态。材质调试的时候我没有全用默认的金属材质，缸体和缸盖用了铸铝的哑光材质，带一点细微的铸造颗粒质感，曲轴和连杆用了调质钢的深灰金属质感，活塞用了铝合金的亮面质感，密封垫片用了耐油橡胶的哑光黑质感，渲染的时候打了侧方的硬光，把散热片的层次感和零件之间的装配缝隙都打出来，不会让整个模型看起来像一坨实心的金属块。

这套模型没有做过度的精细化修饰，保留了粗尺寸设计阶段的特征，不管是做教学演示用的结构拆解，还是做后续精细化设计的基础骨架都能用，甚至可以直接导入仿真软件做热力学、运动学的初步验证，不用再重新搭整机的空间框架，省了很多前期布局的时间。
