钢管3.5mm孔加工专用冲孔工装

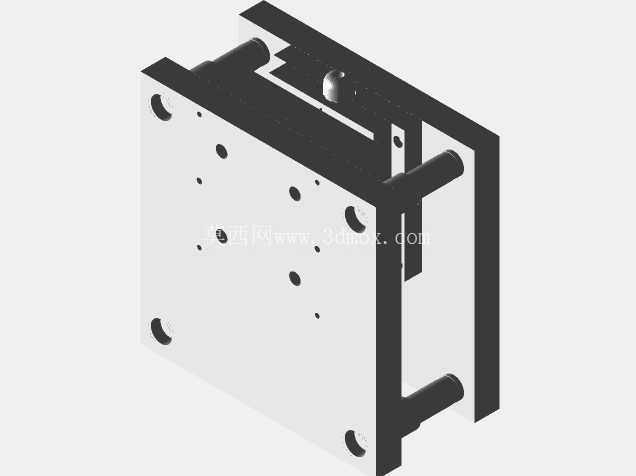

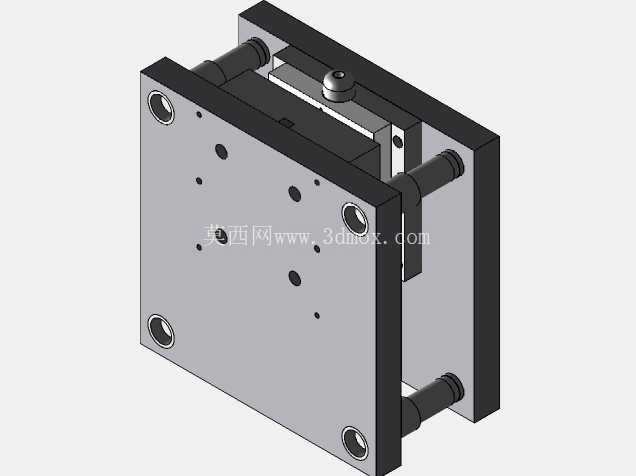

　　在管材加工的实际生产场景中，薄壁圆形钢管的径向小孔加工一直是工序中的难点，常规钻削加工容易出现管口毛刺大、管材变形、孔位同轴度偏差超差的问题，尤其当加工孔径为3.5mm这类小尺寸孔时，钻头崩损、孔壁粗糙度不达标的情况更是频发，这套冲孔工装正是针对这类加工痛点开发的专用加工装置，适配小批量及量产场景下的钢管径向冲孔作业。整套工装采用上下模架的经典板件叠层结构，上下模座通过四根等高导柱实现合模导向，导柱与模座间配置滑动导套，合模过程中可保证上下模的同轴度误差控制在0.02mm以内，避免冲头偏载折断。

　　上模座为整体调质45号钢材质，表面做发黑防锈处理，四个角位预留标准模架安装槽，可直接适配普通开式压力机的滑块安装接口，无需额外加工转接板，安装时仅需通过压板将上模座与滑块T型槽锁紧，下模座固定在压力机工作台面即可完成调试，整体安装边界控制在300mm见方的范围内，不会占用过多工作台空间，适配多数10吨到25吨规格的小型开式压力机安装使用。工装的核心工作部件设置在上下模架的中间区域，下模部分配置与待加工钢管外径匹配的半圆定位型腔，型腔表面做淬火处理硬度达到HRC55以上，避免长期冲压过程中出现型腔凹陷、磨损导致的管材定位偏移问题，型腔中心位置设置3.5mm的落料孔，冲孔产生的废料可直接通过落料孔落入下方的废料收集槽，无需人工频繁清理模面废料。

　　上模部分对应位置安装专用的小直径冲孔冲头，冲头采用高速钢材质磨制而成，刃口做微小的圆角过渡处理，减少冲切过程中的应力集中，冲头尾部设置卸料板结构，合模冲孔完成后上模回程时，卸料板可将套在冲头上的钢管及时脱出，避免钢管随冲带上模造成生产停滞。这套工装的设计思路完全围绕薄壁钢管冲孔的实际需求展开，没有冗余的功能结构，所有部件都服务于冲孔精度与加工效率的提升：导柱的长度经过精确计算，合模过程中导柱先进入导套导向，冲头再接触管材表面，从根源上避免合模错位的问题；定位型腔的入口处做15度的倒角导向，操作人员上下料时可以快速将钢管推入定位位置，无需反复调整对位，单工序的上下料时间可控制在3秒以内，相比传统钻削加工效率提升6倍以上。

　　实际生产验证中，这套工装加工壁厚1mm以内的圆形钢管时，冲出的3.5mm孔边缘无明显翻边毛刺，孔位的位置度偏差可稳定控制在0.05mm以内，管材冲孔位置的圆度变形量不超过0.03mm，完全满足后续管件装配的公差要求。针对不同长度的钢管加工需求，下模型腔为通槽结构，可通过在型腔两端加装可调定位挡块的方式，快速调整冲孔位置到管端的距离，适配不同规格长度的管材冲孔作业，换型调整仅需松开挡块锁紧螺丝移动挡块到对应刻度位置即可，整个换型过程不超过10分钟，无需拆卸模架主体部件。工装的日常维护也十分便捷，导柱位置每周加注一次润滑脂即可保证导向顺畅，冲头出现磨损时仅需松开上模的冲头固定螺丝即可快速更换备件，不需要整体拆解模架，大幅降低了设备维护的时间成本。在五金管件、家具支架、自行车配件等需要大量加工钢管小孔的生产场景中，这类专用冲孔工装可以替代多台台钻的钻孔工序，不仅减少了钻孔工序的操作人员配置，还能彻底避免钻削过程中切削液飞溅、钻头断裂飞出的安全隐患，加工过程无切削废液产生，也更符合车间的清洁生产要求。
