BF20变速电机壳体结构设计

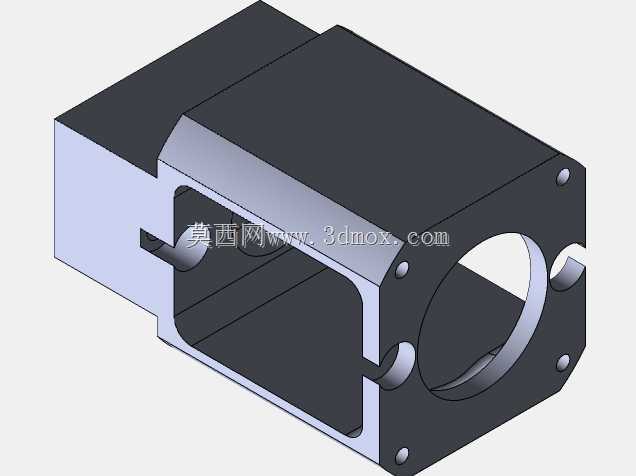

　　这款BF20变速电机壳体，是小型变速传动系统里的核心承载构件，日常在小型输送线驱动端、台式加工设备进给单元、小型自动化模组的动力端都能见到它的应用场景，主要作用是给电机定子、变速传动组件提供封闭的安装腔体，同时承担整个动力单元的安装定位、载荷传递以及防护作用。从结构设计来看，整个壳体采用一体化铣削成型的结构思路，主体腔体为方形截面，相比圆形壳体，方形的外壁在安装时不需要额外做防转定位，直接靠平面贴合就能限制周向转动，能大幅简化安装支座的结构设计。腔体一端设计有大尺寸圆形开口，这个开口是电机定子组件、变速齿轮组的装配入口，开口周边均匀布置了内螺纹孔，用来安装端盖，端盖压紧后可以实现腔体的密封，同时给内部的传动轴提供端部支撑定位。

　　壳体侧面设计有贯通的轴伸孔，孔位做了台阶结构，这个台阶是用来安装输出轴的轴承位，轴承装入后可以靠台阶面实现轴向定位，不需要额外加装轴承挡圈，减少了装配零件数量，也提升了轴系的同轴度精度。壳体的侧壁还开有方形的检修开口，这个开口的位置正对内部齿轮啮合区域，日常维护时不需要拆解整个电机端盖，只需要打开这个开口的盖板就能检查齿轮啮合状态、补充润滑脂，大幅降低了后期维护的拆解工作量。从安装边界来看，壳体的底部平面为安装基准面，上面布置了两个贯通的安装槽，安装槽为长圆形设计，允许安装时在一定范围内调整电机的轴向位置，方便调整传动带或者齿轮的啮合间隙，不需要在安装板上加工长孔，降低了配套安装板的加工精度要求。壳体的壁厚设计做了差异化处理，

　　轴承安装位、螺纹孔位的壁厚做了局部加厚，避免装配时螺纹滑牙、轴承位受力变形，而腔体非承载区域的壁厚做了减薄处理，在保证整体结构刚性的前提下尽可能降低壳体自重，减少整个动力单元的安装负载。在设计细节上，壳体所有的棱边都做了倒角处理，一方面避免装配时划伤操作人员，另一方面也能消除机加工产生的应力集中，提升壳体的抗疲劳强度。轴伸孔的内壁做了粗糙度控制，保证轴承压装时不会刮伤轴承外圈，同时也能保证轴承的配合精度，减少轴系运转时的径向跳动。侧面的检修开口周边同样设计了螺纹孔，用来固定密封盖板，盖板和壳体之间可以加装密封垫片，避免外部的粉尘、切削液进入腔体内部，适配车间多粉尘、有切削液飞溅的工作环境。

　　这款壳体的结构设计充分考虑了小型变速电机的装配工艺性，所有的加工面都可以通过一次装夹完成铣削、钻孔、攻丝工序，不需要二次翻面装夹，能有效控制加工时的形位公差，保证各个安装位的同轴度、垂直度要求，适合批量加工生产。在实际选型使用时，需要注意核对腔体内部的尺寸和所用定子、齿轮组的外形尺寸匹配度，安装时要保证基准面和安装板完全贴合，避免螺栓锁紧时壳体产生变形，导致内部轴承位错位，出现轴系卡滞、运转异响的问题。轴伸端安装负载时，要注意径向负载不能超过壳体轴承位的承载上限，避免长期过载导致轴承位磨损、壳体开裂。日常维护时可以通过侧面的检修窗口检查内部润滑状态，及时补充润滑脂，延长齿轮和轴承的使用寿命。
