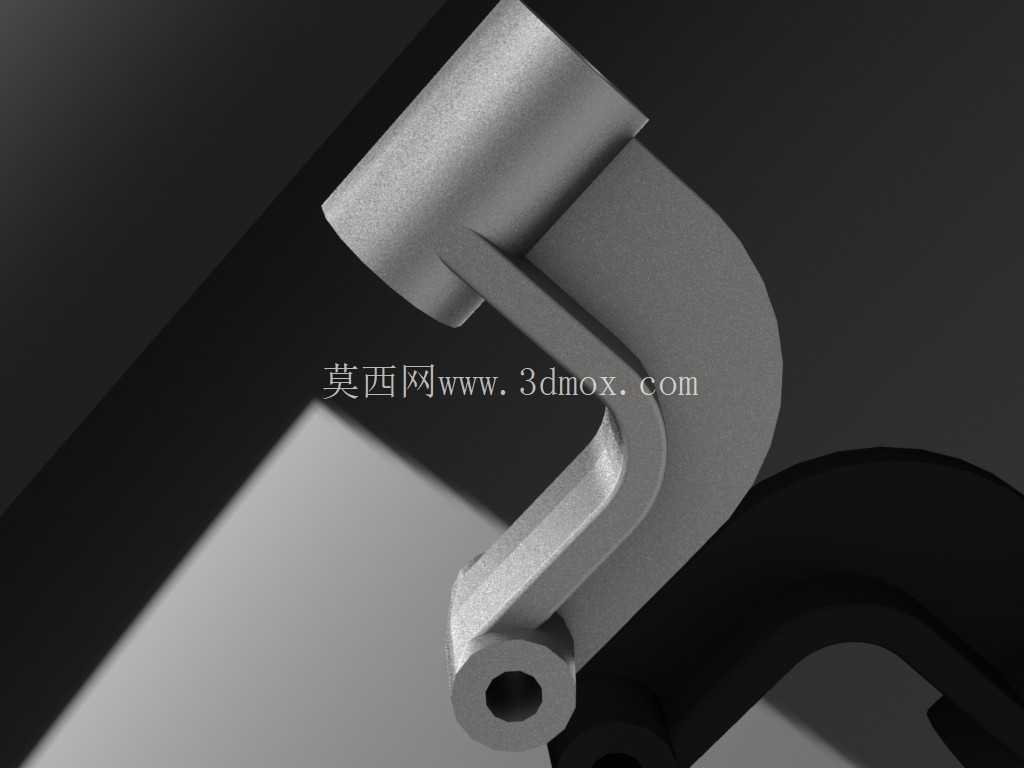

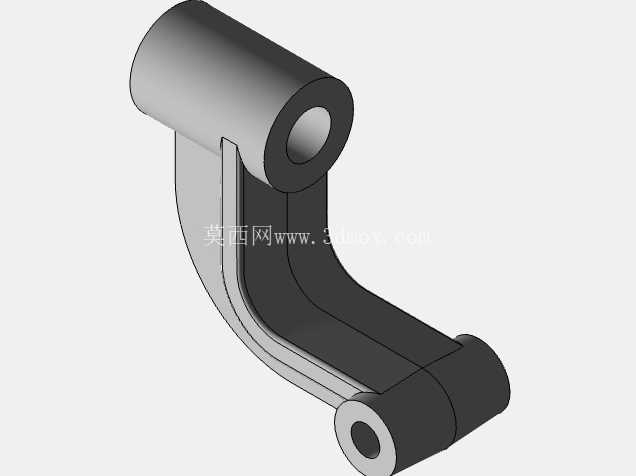

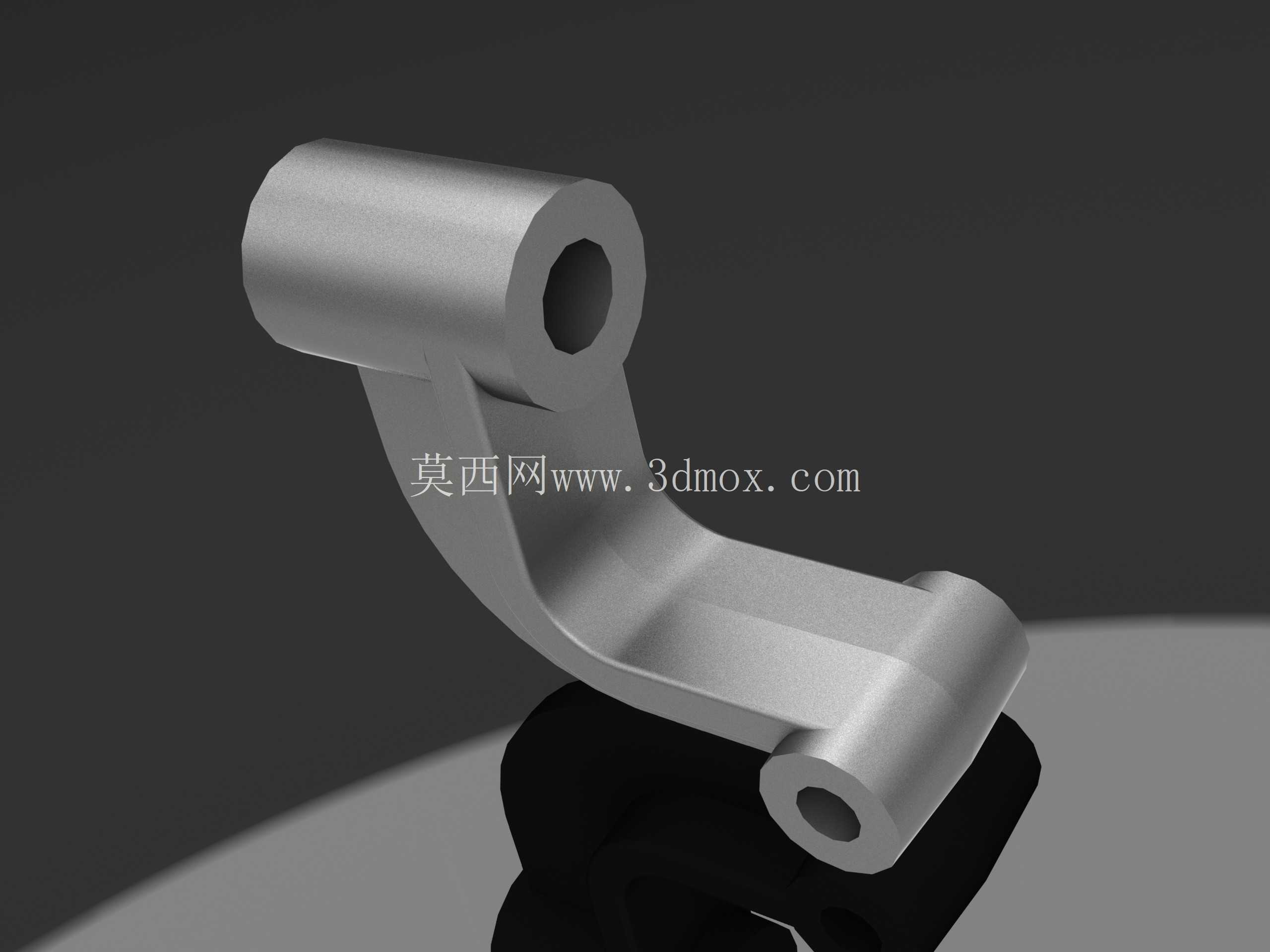

双筒弯臂式吊装连接支撑构件

　　该构件属于吊装支撑系统中的核心受力连接件，常见于轻型物料输送线悬挂工位、车间管线架空布设、小型设备吊装固定等场景，承担上部挂载点与下部被吊物件之间的载荷传递、角度适配功能，可抵消安装面存在的小范围角度偏差，避免硬连接带来的应力集中问题。从结构设计逻辑来看，构件两端设置同轴度公差控制在0.05mm以内的通孔筒状结构，一端用于与上部固定端的铰接销轴配合，可实现一定角度范围内的摆动，适配吊装过程中产生的小幅位移；另一端用于连接下部被支撑部件，筒体内孔预留标准销轴配合间隙，既保证安装时的便捷性，也能在长期交变载荷下减少销轴与孔壁的磨损速率。

　　中间的弯臂过渡段采用变截面圆弧过渡设计，没有尖锐的直角转折，从受力仿真角度看，这种结构能将挂载产生的弯曲应力均匀分散到整个臂身，避免应力集中在转角位置引发的疲劳断裂问题，臂身的厚度经过载荷校核，在满足额定挂载重量的前提下尽可能减少冗余材料，控制构件整体自重，降低上部固定端的额外载荷负担。在安装边界层面，两端筒体的轴向长度根据常规铰接销轴的配合长度设计，安装时不需要额外加装过长的衬套即可保证销轴连接的稳定性，弯臂的弯曲弧度经过空间干涉校验，在最大摆动角度范围内不会与相邻的吊装构件、固定墙面或设备外壳发生碰撞，适配多数常规吊装场景的空间尺寸要求。

　　实际使用中，该构件可配合标准销轴、开口销完成快速装配，不需要复杂的现场加工，维护时仅需定期检查销轴磨损情况、臂身是否存在形变即可，整体结构没有易损的复杂结构，长期使用的可靠性较强。从建模细节来看，两端筒体的外圆与内孔保持同轴，端面与孔轴线的垂直度公差符合通用机械连接件的加工要求，弯臂与两端筒体的连接位置做了圆角强化处理，对应实际铸造或机加工过程中的工艺圆角，避免加工时出现应力裂纹，整个构件的壁厚保持均匀，不管是采用铸造工艺批量生产还是采用机加工方式单件制作，都具备较好的工艺可行性，不会出现壁厚突变导致的铸造缺陷或者加工变形问题。

　　在不同的应用场景下，该构件可根据实际挂载载荷调整材质，常规工况下采用普通碳钢铸造后做表面防锈处理即可满足使用要求，在有腐蚀介质的场景下可更换为不锈钢材质或者做表面镀锌、喷塑处理，适配不同的工作环境。构件的载荷传递路径清晰，上部挂载的载荷通过上端筒体传递到弯臂段，再通过弯臂分散到下端筒体最终传递到被支撑物件，整个传力路径没有突变，能保证长期挂载下的结构稳定性，不会出现局部载荷过大导致的构件失效问题。
