立式机加工用弹簧缓冲式刀具夹持架

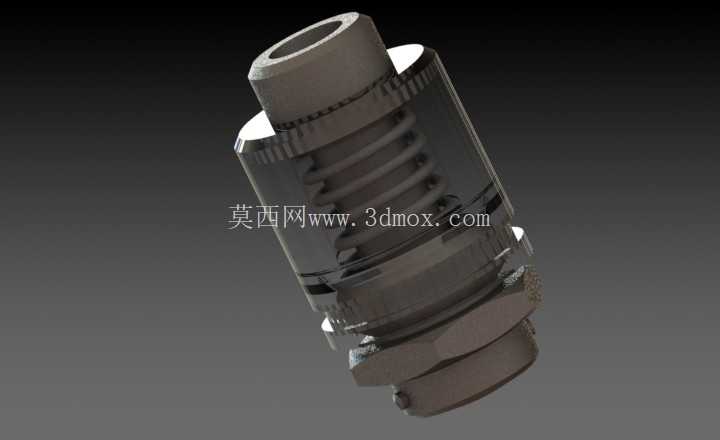

这款刀架主要应用于立式数控加工中心、普通立式铣床的主轴侧装夹工位，也可适配专用组合机床的多轴动力头输出端，承担切削刀具的定位、夹持与切削过程中的微幅缓冲作用，是机加工工序中直接关联加工精度与刀具寿命的核心工装部件。从结构组成来看，整体采用自上而下的叠层装配逻辑，最上端为内凹锥面的刀具安装接口，可匹配标准直柄铣刀、钻头的夹持柄部，接口内壁做了高精度研磨处理，保证刀具装入后的同轴度控制在0.02mm以内，避免高速旋转时出现径向跳动影响加工面质量。接口下方设置了环形限位凸台，凸台外径与设备主轴端面的定位止口尺寸匹配，安装时可直接嵌入止口内完成径向定位，无需额外打表找正即可快速完成装夹，大幅缩短换刀辅助时间。

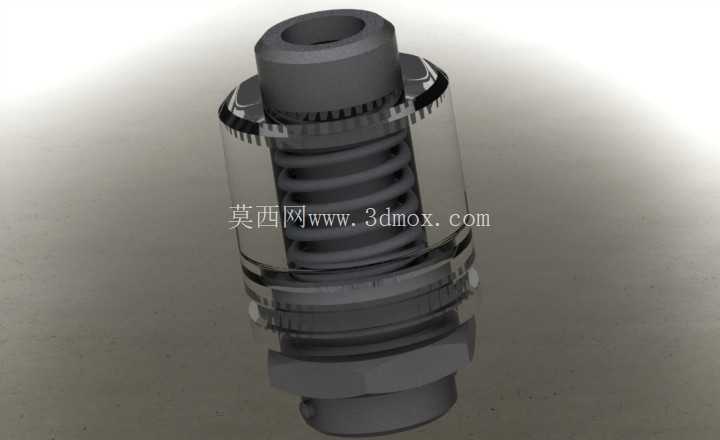

中间段集成了圆柱螺旋压缩缓冲结构，弹簧预压量经过精确计算，当刀具承受轴向切削冲击力时，可提供0.5-1.2mm的轴向退让行程，既可以避免硬质合金刀具在断续切削时因瞬间冲击力过大出现崩刃，也能在精加工工序中吸收切削振动，提升加工表面的光洁度。弹簧外侧设置了透明防护套筒，既可以直观观察弹簧的压缩状态，判断切削负载是否在合理区间，也能阻挡切削过程中飞溅的切屑、切削液进入弹簧腔体，避免弹簧卡滞、锈蚀导致缓冲失效，防护套筒与上下连接座之间采用密封圈密封，可适配乳化液、微量润滑油等多种冷却工况。

下部为设备连接段，采用外螺纹加锁紧螺母的固定结构，可根据不同设备的安装端面厚度调整旋入深度，适配15-30mm厚度范围的主轴安装板，锁紧螺母侧面设置了对称的扳手卡位，安装时可使用勾头扳手完成锁紧，锁紧后防松性能可靠，在8000rpm的最高转速下不会出现松动位移。整个刀架的外形为同轴回转体结构，最大外径处为62mm，总高度为118mm，安装时需要预留的径向空间不小于70mm，轴向安装空间不小于130mm，可适配大部分中小型立式加工设备的安装空间要求，不会与设备的钣金护罩、工件夹具产生运动干涉。

从设计逻辑上看，这款刀架没有采用复杂的非标结构，所有连接尺寸都参考了通用机床的工装安装标准，零部件的互换性较强，弹簧、密封圈等易损件都可以直接采购标准件替换，降低了后期的维护成本。在受力设计上，对缓冲弹簧的刚度做了匹配性选型，针对钢件、铸铁件的常规切削参数，弹簧刚度设置为120N/mm，既可以保证足够的缓冲能力，也不会因为刚度过低导致刀具让刀量过大影响加工尺寸精度。刀架的所有金属部件都做了发黑防锈处理，可在车间多油、潮湿的环境中长期使用不会出现锈蚀，配合面的硬度经过调质处理达到HRC28-32，具备足够的耐磨性能，反复拆装也不会出现配合面磨损导致的定位精度下降。在实际使用场景中，这款刀架尤其适合铸铁件的平面铣削、铸铝件的钻孔工序，这类工序普遍存在断续切削冲击，缓冲结构可有效延长刀具使用寿命30%以上，同时降低切削过程中的振动传递，减少设备主轴的轴承磨损，对于批量加工的生产场景来说，可有效降低刀具损耗成本与设备维护成本。
