万向传动通用桥接接头结构设计

这类桥接接头本质是小型万向铰接传动构件，核心作用是在两根轴线存在偏移、夹角的传动轴之间传递旋转扭矩，常见于中小载荷的传动链路末端，比如轻工设备的进给机构、小型农机的操作联动结构、专用设备的手动调节传动段，都能见到这类构件的应用。它不需要严格的轴系对中，就能在两轴存在30度以内夹角的工况下稳定传递扭矩，弥补安装过程中出现的轴系位置偏差，也能适配设备运行过程中出现的小幅相对位移，避免刚性连接带来的轴系憋劲、轴承额外载荷、键槽剪切失效等问题。

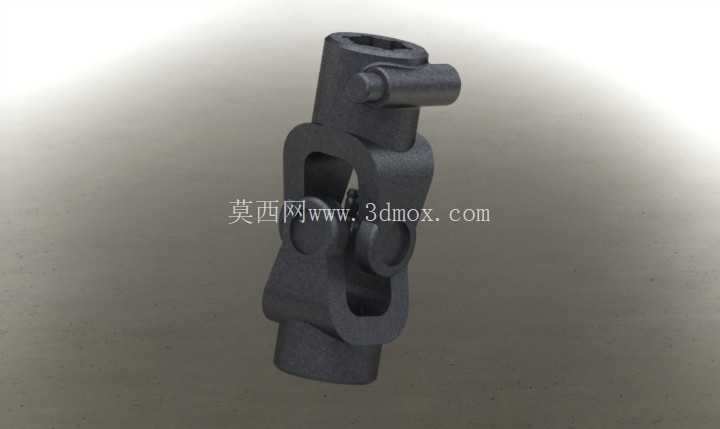

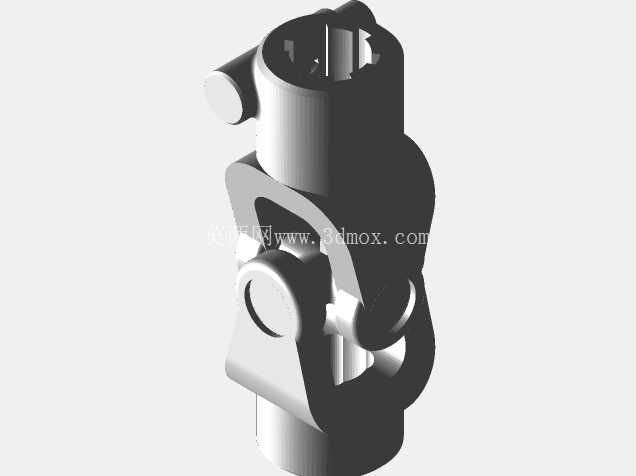

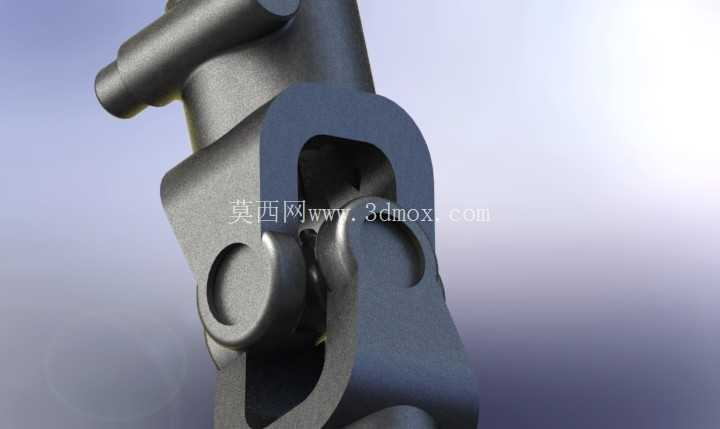

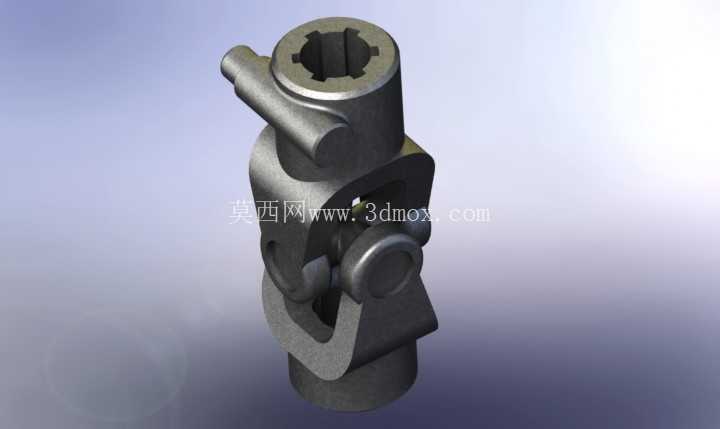

从结构设计逻辑来看，这个接头采用的是双十字铰接的简化结构，两端分别设置带内孔的连接端，一端内孔带键槽结构用来和主动轴配合传递扭矩，另一端的销轴结构用来和从动端的叉形构件铰接，中间的铰接副采用销轴与轴孔间隙配合的形式，配合面预留了合理的润滑储油间隙，不需要额外加装密封件就能在常规粉尘环境下长期工作，维护成本极低。整体结构没有多余的冗余设计，所有受力截面都经过载荷校核，铰接位置的销轴采用贯穿式固定，两端做铆接防脱处理，避免设备运行过程中销轴脱出引发传动失效。

从安装边界来看，这类接头的整体轴向尺寸紧凑，两端连接位的同轴度偏差容忍度高，安装时不需要额外制作专用工装定位，只需要将两端分别和对应轴系固定，手动转动检查铰接活动无卡滞即可完成装配。外形上没有突出的尖锐棱角，所有棱边都做了工艺倒角，既避免安装过程中划伤操作人员，也能减少应力集中，提升构件的疲劳强度。接头的主体材质一般选用中碳钢经调质处理，表面做发黑防锈处理，铰接销轴选用合金钢经淬火处理，提升耐磨性能，长期往复转动也不会出现过快的磨损间隙。

在实际工况应用中，这类接头不适合大扭矩高速传动场景，更多用在手动调节机构、低速进给传动、操作联动连杆这类载荷不大、转速不高的位置，相比刚性联轴器，它的适配性更强，能降低轴系加工和安装的精度要求，减少整机的装配调试成本。设计过程中需要重点关注铰接位置的接触应力，避免单位面积压力过大造成销轴过快磨损，同时要控制铰接副的配合间隙，间隙过大会造成传动回程误差，影响传动精度，间隙过小则会出现转动卡滞，尤其是在低温环境下，配合间隙过小容易因材料收缩出现活动不畅的问题。另外两端连接结构的强度要和额定传递扭矩匹配，键槽位置要做应力释放处理，避免扭矩传递过程中出现键槽开裂的问题。

这类构件的结构通用性极强，只需要调整两端连接孔的直径、销轴的直径，就能适配不同规格的轴系传动需求，不需要重新做整体结构的拓扑设计，能大幅缩短非标设备的设计周期。在三维建模过程中，需要重点还原铰接位置的配合关系，预留合理的装配间隙，模拟实际转动过程中的干涉情况，确保两轴摆动到最大夹角时，构件的各个部分不会出现运动干涉，同时要校核各个受力截面的安全系数，确保在额定载荷下不会出现塑性变形。很多新手设计这类铰接构件时，容易忽略最大摆角下的结构干涉，或者把铰接配合的间隙留得不合理，要么装不进去，要么间隙过大传动晃动，实际建模时需要结合实际加工工艺的公差范围，预留合理的配合余量，同时考虑表面处理层的厚度，避免处理后配合尺寸超差。
