铸造工序用可调式辅助测量工装结构

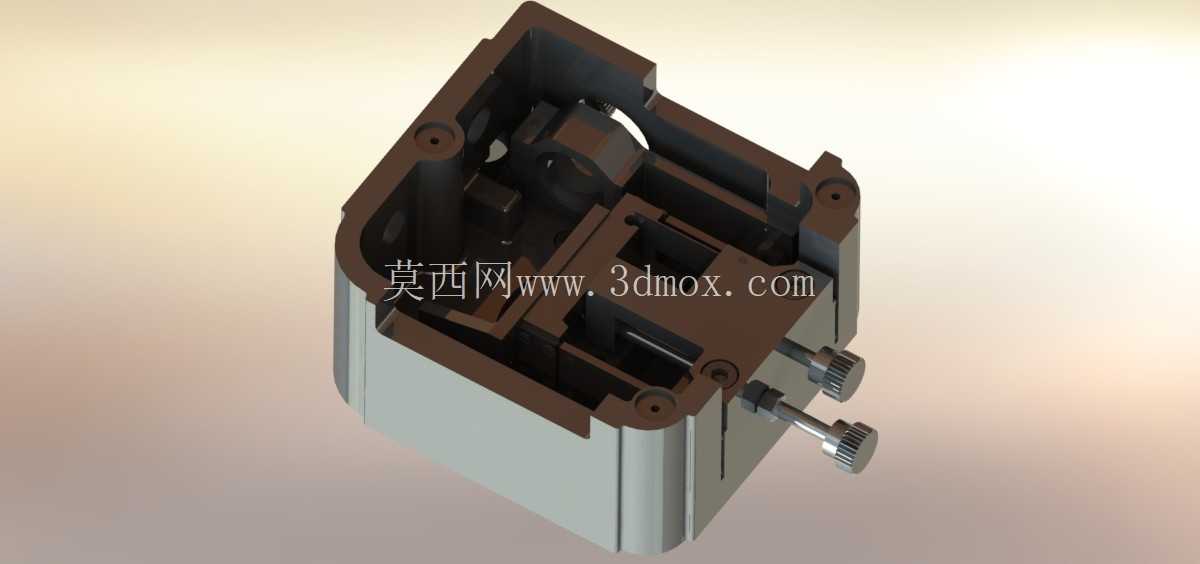

　　在中小批量铸件的机加工前尺寸核验、分型面错位检测工序里，这类辅助测量工具的使用频率远高于通用游标卡尺与高度尺，尤其是针对带内腔、侧孔的异形压铸件，常规量具无法深入内腔完成基准对齐，这套工装的核心作用就是为待检测铸件提供稳定的定位基准，同时预留出千分表、杠杆百分表的装夹调节空间，让检测人员无需反复找正工件，就能快速完成关键尺寸的形位公差测量。从结构设计逻辑来看，主体采用方形腔体作为承载基座，腔体侧壁做了加厚处理，四个角位预留的沉头孔是用于将工装固定在检测平台或者大理石平板上的安装位，安装孔的位置度公差控制在0.02mm以内，保证工装自身安装后不会出现基准偏移。

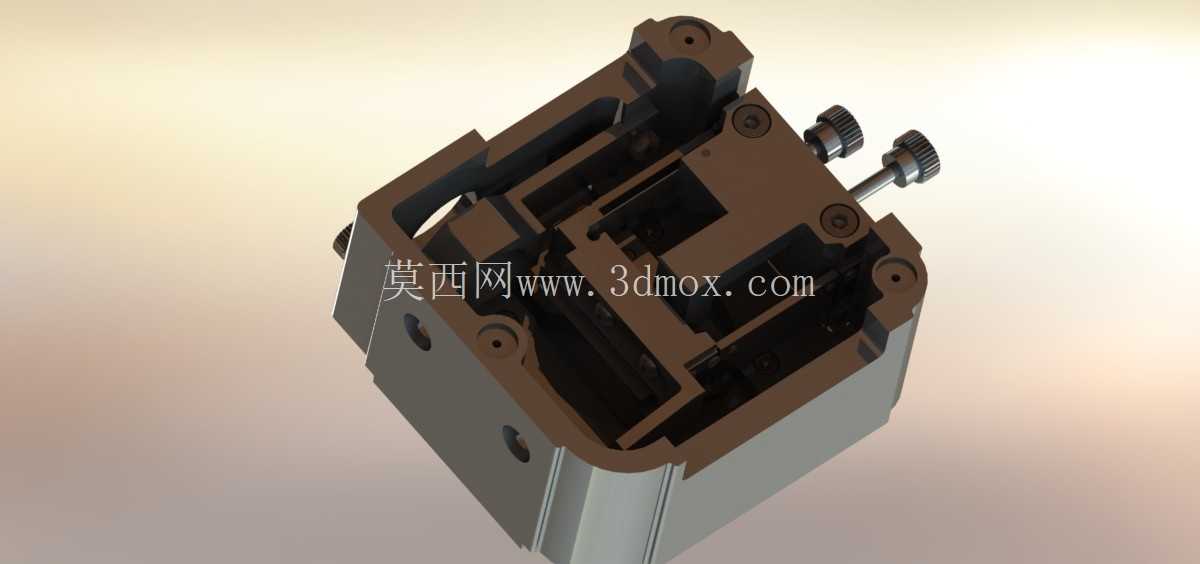

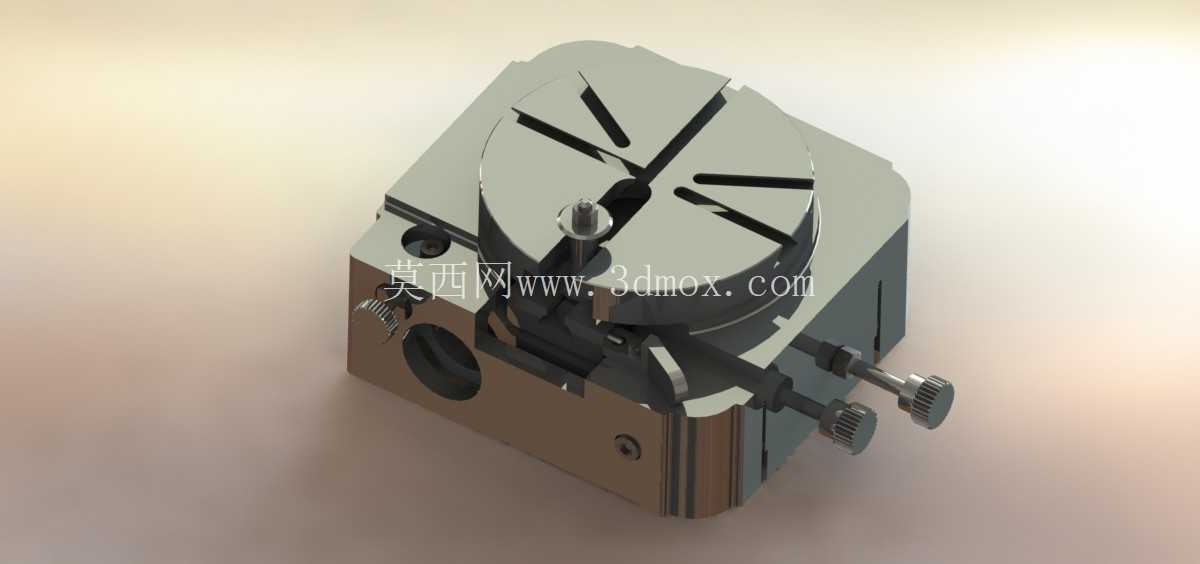

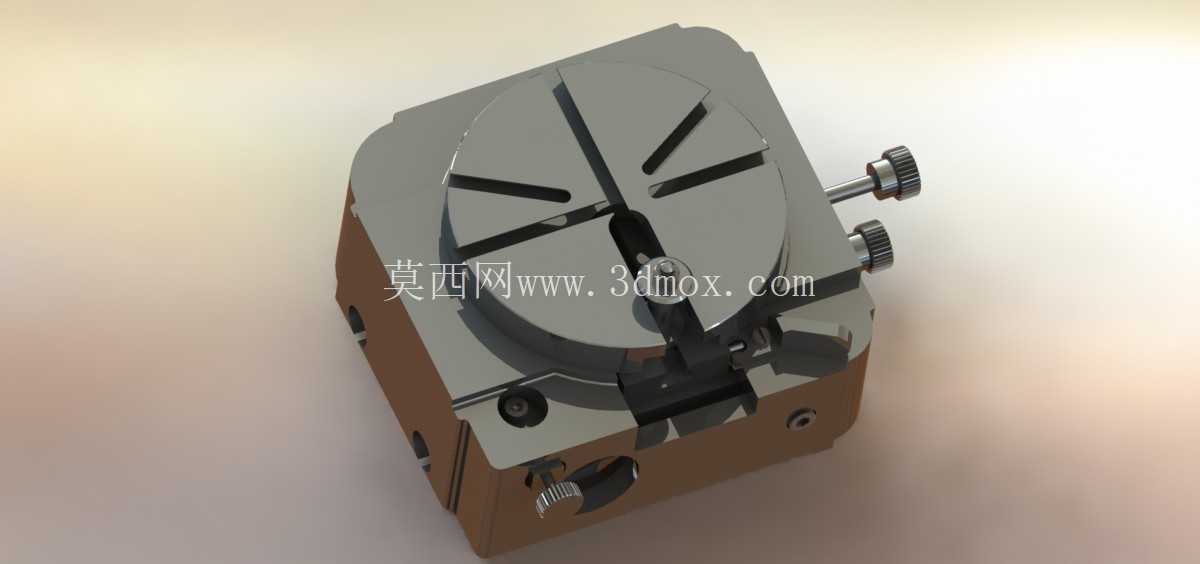

　　腔体内部的筋位布局并非均匀分布，而是对应待检测铸件的常见定位点做了避让，同时在腔体一侧伸出的两个带滚花旋钮的调节螺杆，是这套工装的核心调节结构：滚花头设计方便检测人员徒手完成锁紧与微调，无需借助扳手等额外工具，螺杆的行程覆盖了常见小型压铸件的装夹尺寸范围，调节时螺杆前端的顶块会贴合工件的非加工面，避免顶伤铸件的已加工基准面。实际使用场景中，这套工装可以适配边长50mm到120mm范围内的方形、带侧凸结构铸件，安装时只需要将铸件的基准面贴合腔体内部的定位凸台，旋转两个侧方旋钮完成预紧，再微调其中一个旋钮让工件的测量基准与工装基准对齐，就可以架设百分表完成尺寸检测，相比传统的V型块装夹找正，单次装夹找正的时间能缩短60%以上，尤其适合铸造车间的批量抽检工序。

　　设计时特意将腔体的开口方向做了斜切处理，让操作人员可以从斜上方直接观察到工件与定位面的贴合状态，避免出现虚夹导致的测量误差，腔体底部做了镂空处理，一方面是减轻工装自身重量，方便在不同检测工位之间转移，另一方面是让铸件掉落的砂粒、铝屑可以直接从镂空处排出，不会积存在定位面上影响装夹精度。两个调节螺杆的轴线处于同一水平面，且与腔体的定位基准面平行，保证顶紧力的方向不会产生向上或者向下的分力，避免工件在顶紧过程中出现翘起偏移，螺杆与腔体的配合部位采用了铜套衬套，减少长期调节带来的磨损，延长工装的使用寿命，铜套上还开有储油槽，日常维护时只需要滴入少量润滑油就能保证调节顺畅，不会出现卡顿。

　　在安装边界上，工装整体的外轮廓尺寸控制在150mm见方以内，不会占用过多检测平台的空间，底部的安装孔间距适配标准检测平台的T型槽间距，既可以用螺栓永久固定在专用检测工位，也可以用压板临时固定在任意平台上，适配不同车间的工位布局。针对铸造车间多粉尘的使用环境，所有活动配合面都做了防尘设计，调节螺杆的外露部分加装了简易防尘圈，避免铝屑、砂粒进入配合间隙导致调节卡滞，工装的外露金属表面做了发黑处理，一方面是防止车间潮湿环境导致生锈，另一方面深色的表面也不会反光，方便检测人员观察百分表的读数。这套工装没有采用复杂的气动或者液压夹紧结构，完全依靠机械结构实现定位与夹紧，故障率极低，即使在没有气源电源的现场检测工位也能正常使用，非常适合铸造生产现场的工序间检测使用，不需要专门的培训，一线质检人员经过简单说明就能熟练操作。
