圆盘回转式铸造加工辅助工装结构

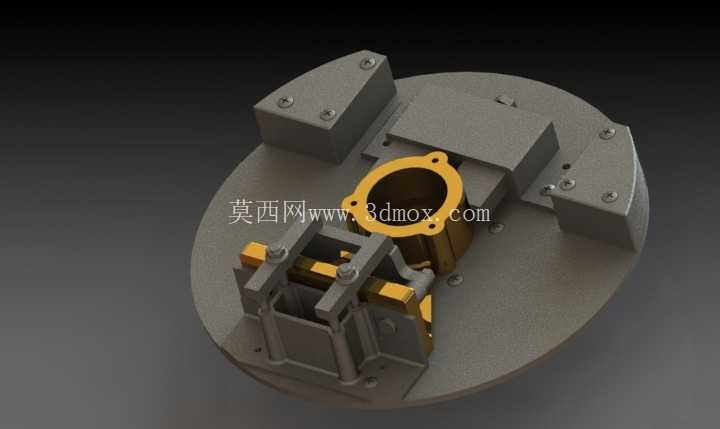

这套工装结构主要面向中小型铸造车间的回转式工位加工场景，适配立式回转工作台的安装接口，可直接固定在直径600mm的标准回转盘台面上，无需额外加工过渡连接法兰，安装时仅需通过盘面均布的T型槽穿入M12内六角螺栓即可完成锁紧固定，整体安装边界控制在直径580mm范围内，不会超出常规回转台的回转安全半径，避免工位回转时与周边防护栏、送料轨道发生干涉。从实际生产用途来看，这套结构主要承担铸造毛坯件的多工位定位夹紧功能，适配带法兰凸缘的筒类铸造毛坯，可在单次装夹完成后，配合回转台的分度旋转，依次完成毛坯飞边打磨、基准面铣削、法兰孔钻铰、侧面凸台加工等多道工序，无需反复拆装工件，能有效减少中小批量铸件加工过程中的装夹找正时间，降低多次装夹带来的形位公差累积问题。

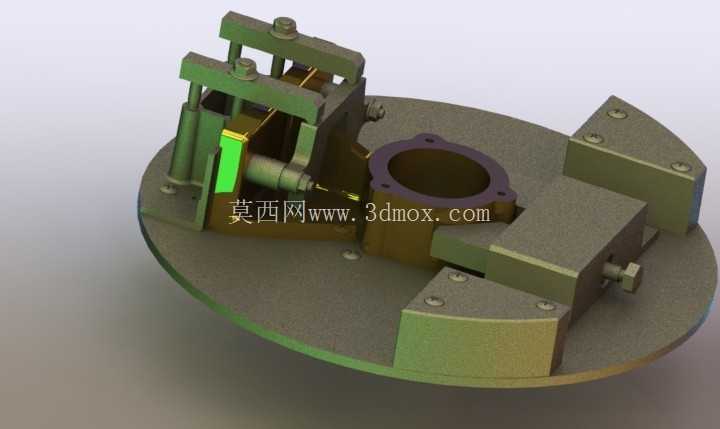

结构设计上采用了三面同步夹紧的布局逻辑，其中一侧为固定定位挡块，另外两侧为可滑动的夹紧推块，配合尾部的螺旋进给机构实现夹紧动作，固定挡块位置设置了可更换的硬质合金定位镶块，长期使用磨损后仅需更换镶块即可恢复定位精度，无需整体更换挡块本体，大幅降低工装的维护成本。滑动推块的导向部分采用了矩形导轨配合铜质导套的结构，相比普通光杆导向，矩形导轨的抗偏载能力更强，在夹紧不规则铸造毛坯时，即使受力点存在偏移，推块也不会出现卡滞、别劲的问题，进给螺杆采用Tr20×4梯形螺纹，具备自锁特性，夹紧后不会因为加工过程中的振动出现松退，无需额外增加锁紧螺母，简化了操作步骤。

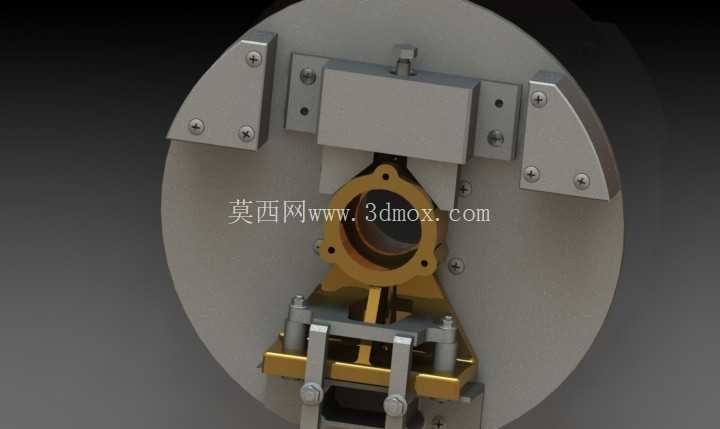

工装的立式支撑立柱部分采用了双导柱配合滑动压块的结构，可针对筒类毛坯的上端面进行辅助压紧，避免加工过程中毛坯受切削力作用出现向上窜动，压块的高度可通过立柱上的调节螺母进行调整，适配高度在80mm到180mm之间的不同规格筒类铸件，压块前端设置了聚氨酯缓冲垫，夹紧时不会损伤铸件的已加工表面，同时能起到一定的吸振作用，降低加工过程中的震颤纹。所有夹紧机构的操作端都集中在工装的同一侧，操作人员站在固定工位即可完成所有夹紧、松开动作，无需绕着回转台走动，适配单人操作的生产节拍，单工位装夹时间可控制在30秒以内，符合中小批量铸件加工的效率要求。

设计过程中充分考虑了铸造车间的恶劣工况，所有外露的滑动配合面都设置了防尘挡片，可阻挡打磨产生的金属碎屑、铸造残留的砂粒进入配合间隙，减少日常维护的频次，定期在注油点加注锂基脂即可保证机构顺畅运行。底座采用了分体式拼接结构，三个夹紧模块都可通过T型槽调整安装位置，除了适配圆形法兰毛坯外，调整模块位置后也可装夹方形、异形的小型铸造零件，拓展了工装的适用范围，避免单一零件加工完成后工装整体报废的问题。整套结构的受力部件都采用了45号钢调质处理，非受力的防护、挡屑部件采用Q235钢板焊接制作，在保证结构刚性的前提下控制了整体重量，单人即可完成工装的吊装、移位与安装，不需要借助额外的起重设备。在加工精度控制方面，固定定位块的定位面与回转台中心的同轴度公差控制在0.02mm以内，滑动推块的进给方向与定位面的垂直度公差控制在0.03mm/100mm，可保证装夹后工件的中心与回转台中心重合，分度加工时各工位的位置精度满足IT8级加工要求，适配普通钻床、铣床、打磨工位的加工精度需求，不需要额外进行找正操作。
