大排量摩托发动机活塞组件结构设计

这款活塞组件主要适配大排量强制风冷摩托车的动力单元，作为内燃机核心往复运动部件，直接承担燃烧室内燃气压力的传递作用，将燃油燃烧产生的膨胀压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是动力转换过程中不可或缺的核心承载零件。从实际装车场景来看，这类活塞多用于单缸600cc级别的跨骑摩托发动机，日常使用中需要承受最高超过10MPa的瞬时燃烧压力，同时长期在200℃以上的高温环境下持续往复运动，对结构强度、热膨胀匹配性、轻量化水平都有极高的工程要求。

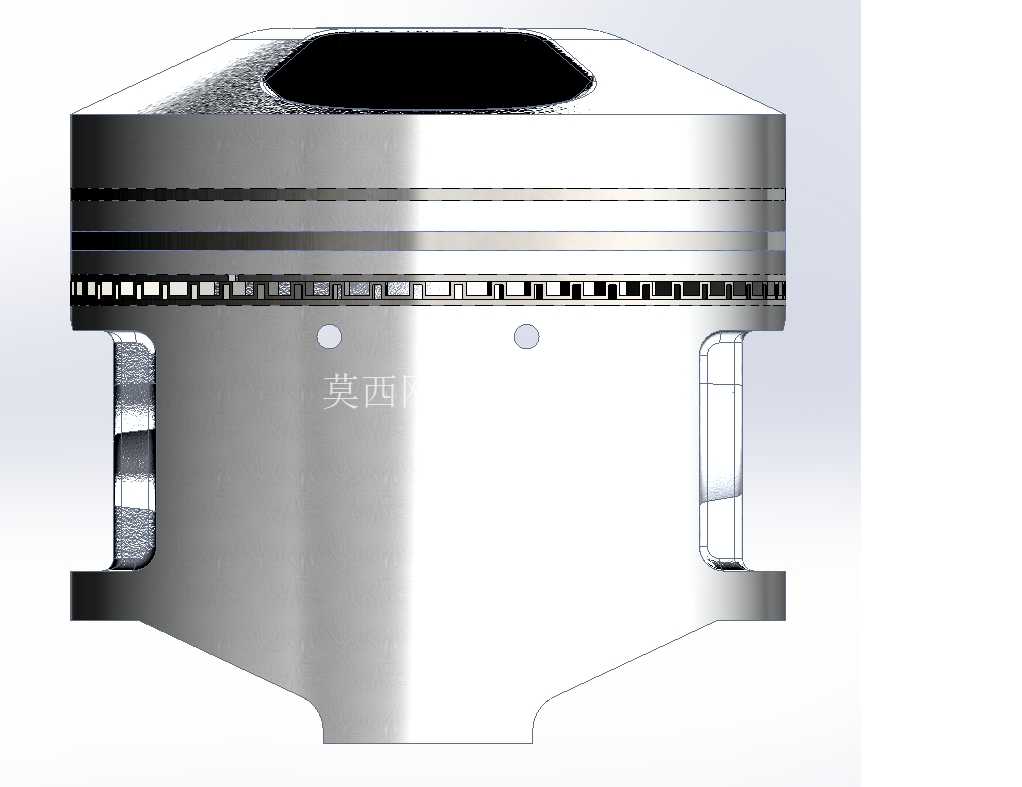

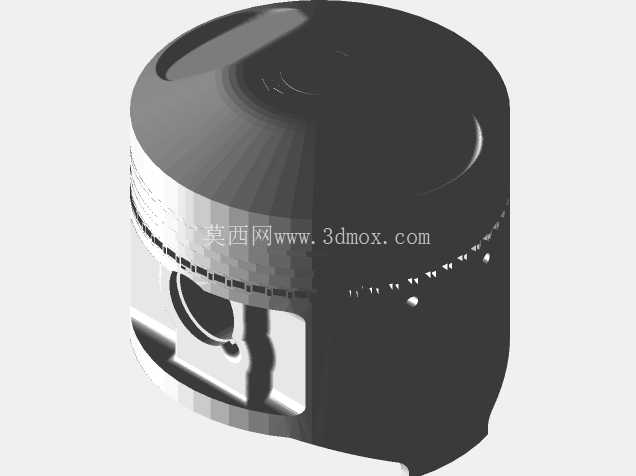

设计过程中首先考虑的是热变形匹配问题，活塞采用铝合金材质打造，头部设计有三道环槽，最上方两道为气环槽，用于密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成功率损失，最下方一道为油环槽，负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响整机的机油消耗与密封性能，设计时预留了合适的侧隙与背隙，既保证活塞环能够随缸壁形变自由张缩，又不会因为间隙过大造成泵油效应。活塞头部的顶面采用适配半球形燃烧室的弧面造型，压缩比设定符合大排量风冷机的散热需求，顶面边缘做了微小的倒角处理，避免活塞在上止点位置时与气门开启轨迹发生干涉，同时减少尖角位置的热应力集中，防止长期高温工作下出现边缘烧蚀的问题。

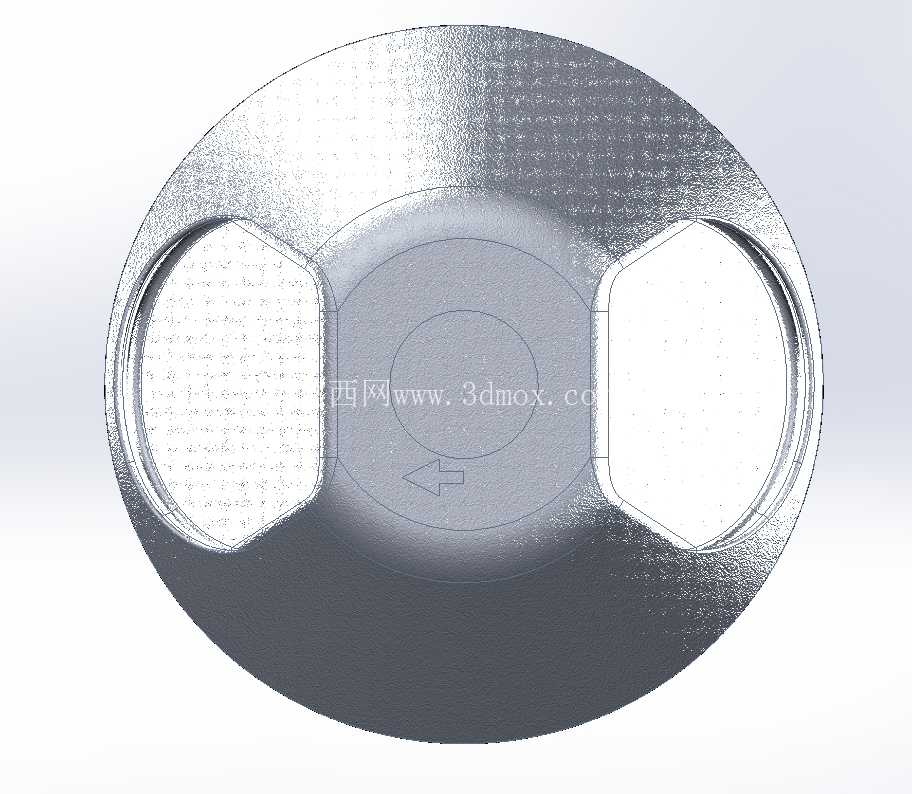

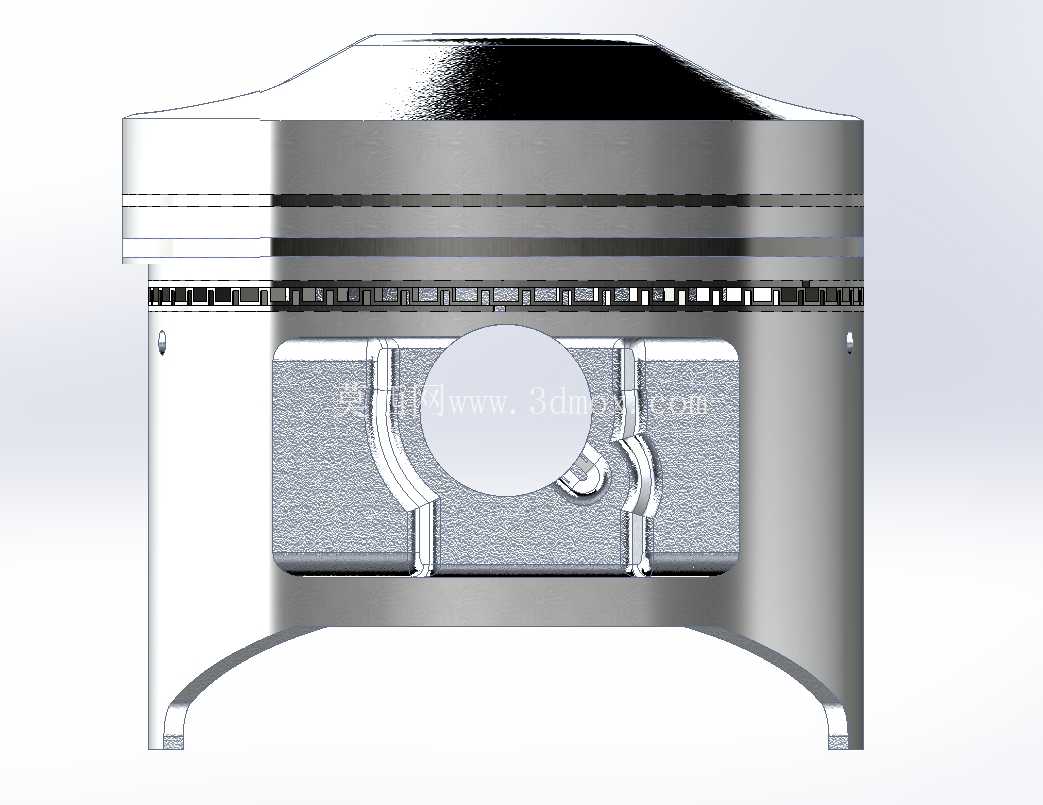

活塞销座的位置经过重心配平计算，销孔中心与活塞中心存在微小的偏置设计，能够在活塞换向时减小敲缸噪声，降低活塞裙部对气缸壁的侧向冲击载荷。销座内部设计有加强筋结构，将活塞顶部承受的燃气压力均匀分散到销座承载面上，避免局部应力过大造成销座开裂。活塞裙部设计为中凸变椭圆型面，常温下裙部截面为椭圆形，长轴垂直于活塞销方向，工作状态下受热膨胀后裙部会趋近正圆，保证与气缸壁的贴合面积均匀，既不会因为间隙过大造成摆动异响，也不会因为热膨胀间隙过小出现拉缸故障。裙部表面预留了固体润滑涂层的加工余量，实际量产时会喷涂石墨类减磨涂层，降低冷启动阶段的摩擦磨损。

从安装边界来看，活塞的总高度、压缩高尺寸都与对应机型的气缸、连杆、曲轴行程严格匹配，活塞销的直径与连杆小头衬套内径、销孔内径采用分组选配的公差配合，保证装配后活塞销能够在销孔内自由转动又无过量旷量。活塞环的开口间隙按照风冷机的工作温度范围设定，避免高温下环口胀死造成气缸拉伤。设计过程中还做了往复质量的配平计算，活塞整体重量控制在同排量机型的合理区间，与连杆大头、曲轴曲柄的配重块匹配，降低发动机高转速运转时的一阶往复惯性力，减小整车的振动幅度。

在实际使用场景中，这类活塞需要适配高转速工况下的持续动力输出，裙部的型线设计经过多次迭代，在保证导向性能的同时尽可能减小与缸壁的接触面积，降低摩擦损耗。活塞内部的冷却腔设计能够让曲轴箱飞溅的机油进入活塞内腔，带走头部传递下来的热量，避免活塞顶温度过高造成材料强度下降。销孔内部加工有储油凹槽，能够留存少量润滑油，保证活塞销在高负荷运转时的润滑充足，避免出现销子抱死的故障。整个活塞的结构设计完全围绕风冷大排量摩托的使用环境展开，兼顾了强度、散热、轻量化、摩擦损耗等多方面的工程需求，能够满足日常街道骑行与偶尔高负荷工况下的使用可靠性要求。
