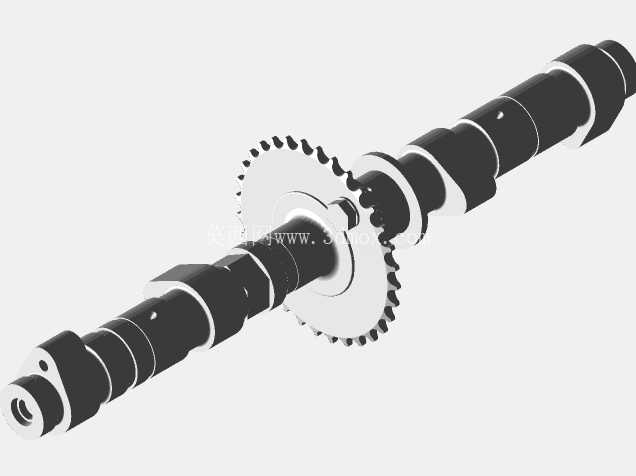

600排量摩托车发动机凸轮轴结构设计

这款凸轮轴对应600排量摩托车动力单元的配气核心部件，在整机运行中承担着精准控制进排气门启闭时序的核心作用，直接决定发动机不同转速区间的充气效率、动力输出特性与运行平顺性。从结构设计来看，轴身采用多轴颈分段支撑布局，各凸轮型线按照目标机型的动力调校取向做了针对性拟合，每一段凸轮的升程曲线、包角范围都经过配气相位匹配计算，确保进气冲程能获得充足的新鲜充量，排气冲程可以彻底排出燃烧废气，同时兼顾低转速扭矩输出与高转速功率延伸的平衡。轴身集成的正时链轮采用与轴体过盈配合加定位销固定的结构，链轮齿形经过修形处理，能降低正时链条传动过程中的啮合冲击，减少配气相位的传动误差，长期运行下也能维持稳定的正时精度，避免因链轮磨损导致的气门启闭偏差，影响整机动力表现甚至引发气门碰活塞的故障。

从安装边界来看，各支撑轴颈的同轴度公差控制在0.01mm以内，装配时对应缸盖凸轮轴轴承座的安装孔位，轴颈与轴承座的配合间隙严格控制在热机膨胀的合理区间，既保证冷启动时机油能快速形成油膜润滑，也避免热态下轴颈膨胀卡滞。凸轮型面的表面粗糙度要求达到Ra0.8以下，表面做硬化处理，硬度满足长期与气门挺柱摩擦接触的耐磨需求，降低长期运行后的型面磨损量，维持配气相位的长期稳定性。轴身的润滑油道采用深孔加工成型，与缸盖油道精准对接，机油通过轴身内部油道输送到各轴颈、凸轮型面以及正时链轮位置，为所有摩擦副提供持续压力润滑，避免干摩擦导致的部件早期失效。

在实际应用场景中，这款凸轮轴适配的600排量摩托车发动机多用于中大排量街车、休旅车型，这类机型的常用转速区间覆盖2000rpm到9000rpm，设计过程中需要兼顾城市通勤低转区间的扭矩响应，以及高速巡航、激烈驾驶时高转区间的功率输出，因此凸轮型线没有采用过于激进的高转取向设计，而是在气门重叠角、最大升程位置做了平衡调校，既保证低转时的进气流速，提升低扭响应，也能在高转时保证充足的进气量，维持功率输出的持续性。轴端的密封结构设计也充分考虑了摩托车发动机的紧凑布局，对应油封安装位的轴颈表面做了抛光处理，配合专用双唇口油封，能有效防止机油渗入正时腔或者泄漏到发动机外部，减少长期使用后的机油损耗问题。

建模过程中对每一处结构细节都做了还原，包括凸轮型面的过渡圆角、轴颈处的退刀槽、链轮的定位销孔、轴端的螺纹孔位，所有尺寸都按照实际装机的配合公差做了参数化设置，方便后续做结构仿真、装配干涉检查以及工艺加工编程。在做结构强度校核时，重点针对凸轮受气门弹簧反作用力的受力面、链轮与轴体的配合位置做了应力分析，确保在最高转速工况下，轴身的弯曲变形量控制在允许范围内，不会因为轴体变形导致气门启闭卡滞或者正时偏移。同时轴身的动平衡精度也按照高速旋转部件的要求做了调校，对应轴身的去重位置都做了结构预留，减少高转速运行时的振动传递，提升发动机整机的运行平顺性，降低缸盖部位的振动噪声。
