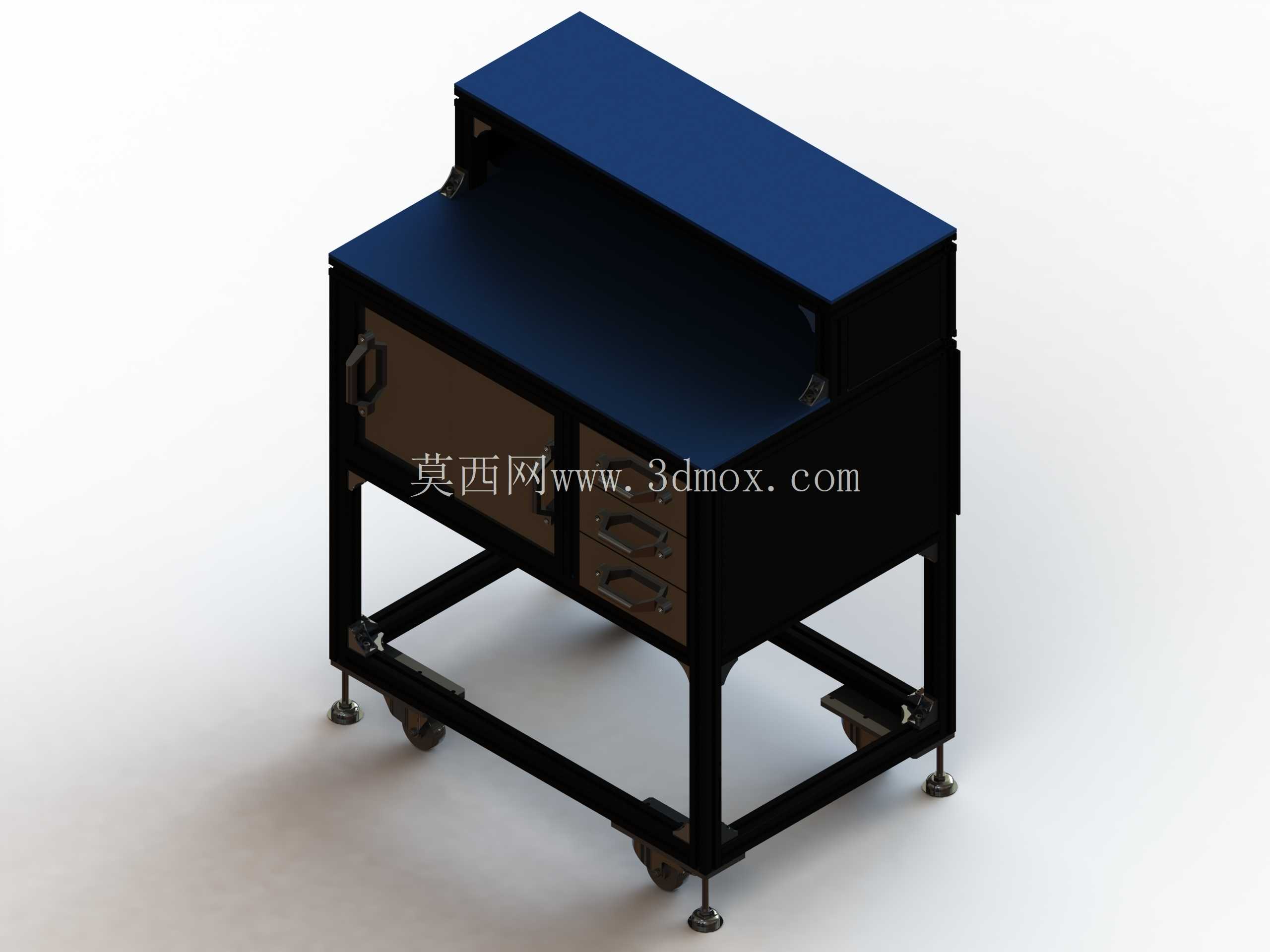

MOD900W款T型槽型材作业工作站

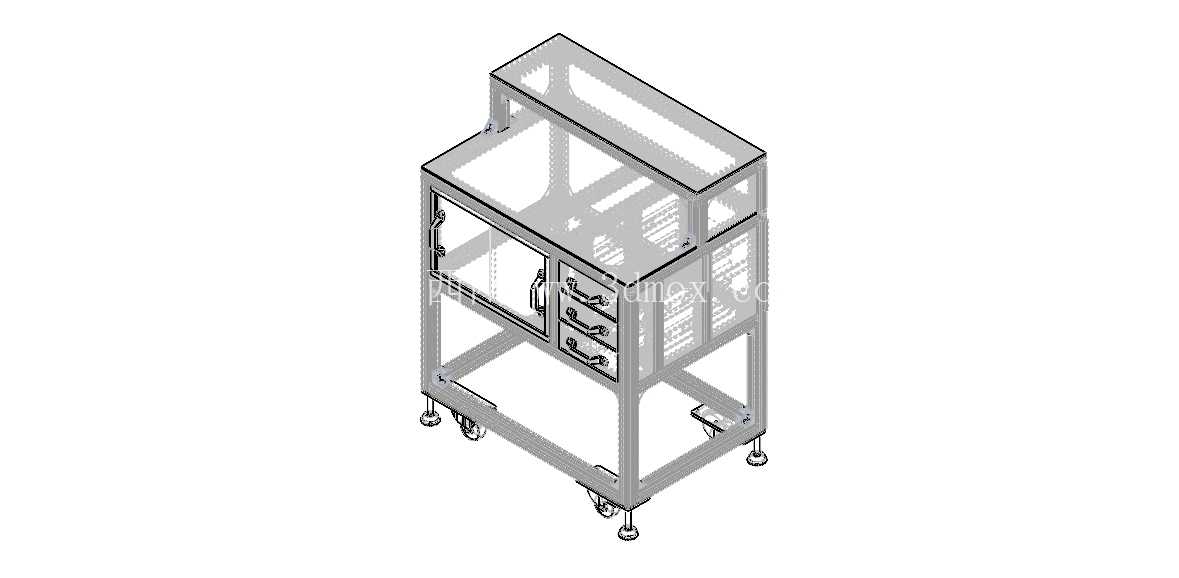

　　在离散制造的车间工位布局中，这类带T型槽的型材工作站是衔接工序流转、承载工位作业的核心工装载体，不同于固定式焊接作业台，这款MOD900规格的工作站适配多品种小批量的生产场景，尤其是机加工序间的工件暂存、工装夹具摆放、现场装配作业等环节，能大幅减少工位零散置物带来的动线浪费。从结构设计逻辑来看，整体框架采用矩形钢管弯折焊接成型，底部配置万向脚轮与可调支撑脚组合结构，脚轮带刹车结构满足工位短距离移位需求，可调支撑脚则在工位固定后调平设备，抵消地面平整度误差，避免作业时台体晃动影响操作精度。台面采用加厚高密度板材覆耐磨防护层，上方设置的T型槽结构并非通用T型槽平台的密集槽布局，而是沿作业操作方向预留通槽，可快速搭配T型螺栓固定小型工装、台虎钳、检测治具等工位附件，无需在台面上额外打孔，适配不同作业内容的夹具快速切换需求。台体上部设置的后置置物台高度经过人机工程校核，距离主操作台面的垂直高度控制在220mm，刚好可以放置作业指导书、常用量具、小型耗材，不会遮挡操作人员的正面操作视野，也避免取物时过度抬臂产生疲劳。

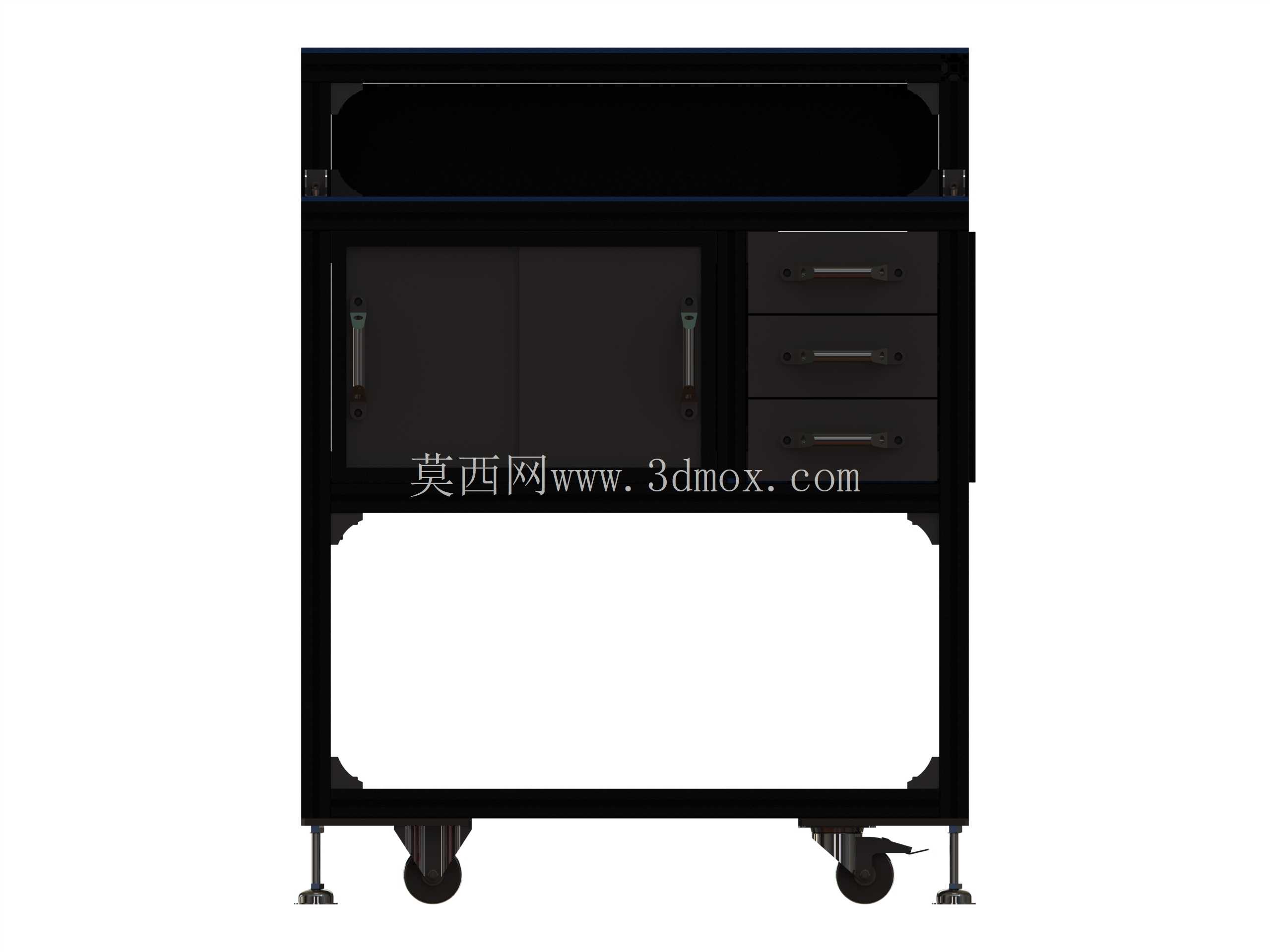

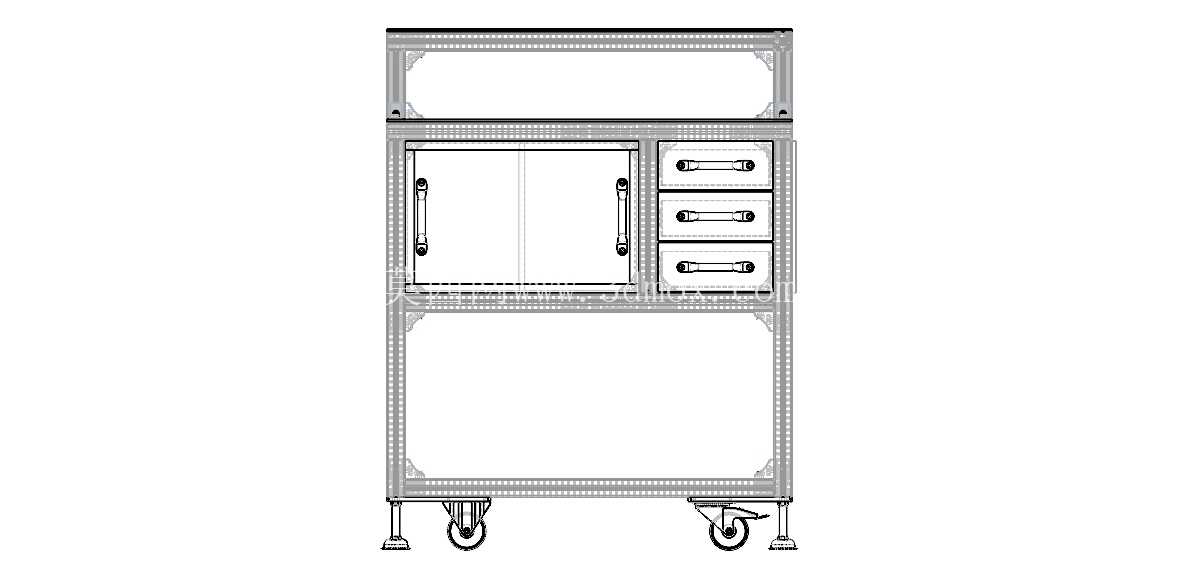

　　台体左侧设置单开门储物舱，右侧配置三层抽拉式抽屉，抽屉采用三节静音滑轨，单抽屉额定承载25kg，可分类存放不同规格的刀具、紧固件、待加工小型工件，舱门与抽屉都加装了内嵌式拉手，避免突出结构勾挂作业人员衣物，符合车间安全设计规范。尺寸边界上，这款MOD900规格的工作站宽度为900mm，整体长度1155mm，总高度600mm，这个尺寸刚好适配单人作业的操作半径，操作人员站在台面前方，手臂自然伸展即可覆盖整个台面操作区域，无需频繁侧身移动；同系列的MOD800宽度为800mm、MOD1000宽度为1050mm，长度与高度保持一致，可根据车间工位的可用面积灵活选型，多台并排摆放时也能保持台面高度统一，适配流水线旁的工位联排布局。

　　框架底部的支撑腿采用外扩式设计，四个支撑点的外接矩形尺寸比台面尺寸单边外伸30mm，提升台体的抗倾覆性能，即使在台面边缘放置较重工件，也不会出现侧翻风险；脚轮安装位置在支撑腿内侧，不会突出台体外部，避免车间通道内人员通行时被脚轮磕碰。在实际应用场景中，这类工作站可直接放置在数控车床、加工中心的设备旁，作为工序间的中转检测台，操作人员完成设备加工后，可直接将工件移至工作站上进行去毛刺、尺寸抽检、临时存放，无需长距离搬运工件；也可作为装配线的独立装配工位，搭配T型槽固定的装配治具完成小型部件的组装作业，台体下方的储物空间可将装配所需的零配件、工具分类收纳，保持台面整洁。

　　设计过程中充分考虑了车间复杂的使用环境，整体框架表面采用静电喷塑处理，耐油污、耐轻微磕碰，日常清理只需用湿抹布擦拭即可，台面的耐磨层可抵御普通金属工件的刮擦，长期使用也不会出现明显的凹痕或起翘；抽屉内部可根据存放物品的类型加装分隔条，避免工具或工件在抽屉内滑动碰撞产生异响或损伤。不同于重型焊接工作台的大吨位承载设计，这款工作站的额定均布载荷为300kg，完全满足常规轻型作业、工件暂存的承载需求，整体自重控制在合理范围，单人借助脚轮即可轻松推动移位，不需要额外的搬运设备，适配车间频繁调整工位布局的柔性生产需求。台体的边角位置都做了圆弧过渡处理，没有尖锐的直角突出，进一步降低车间作业的磕碰风险，后置置物台的边缘设置了15mm高的挡边，防止放置在置物台上的量具、文件从后方滑落。在三维建模过程中，所有钣金弯折件、焊接结构、标准件都按照实际加工工艺进行建模，钢管的弯折半径、焊接坡口、脚轮的安装孔位都完全匹配实际加工要求，可直接导出工程图用于生产下料，模型中的装配关系完全按照实际装配顺序搭建，可直接用于生成装配作业指导书，也可作为车间布局仿真的工位模型导入产线仿真软件，验证工位布局的动线合理性。
