自动售货机硬币漏斗配套支付板结构

在商用自助零售终端的运维场景里，硬币接收模块的卡币故障一直是拉低设备稼动率的核心痛点之一，这款配套硬币漏斗使用的支付板，正是针对传统售货机硬币通道卡滞、分选错位问题做的结构优化设计。日常运维中拆开过老旧售货机硬币模块的工程师都清楚，传统平板式硬币承接板多采用平面开孔结构，硬币从投币口落下后直接砸在板面上，容易因为弹跳偏移卡入孔位边缘，尤其是新旧程度不一、边缘存在磨损变形的一元、五角硬币混合流通时，卡滞概率会提升近四成，不仅会造成用户投币后无法触发购买动作的客诉，还会增加运维人员上门清障的频次，抬高单台设备的年度运维成本。

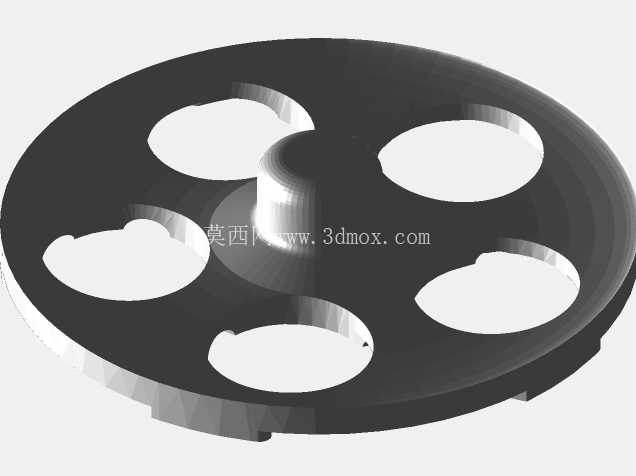

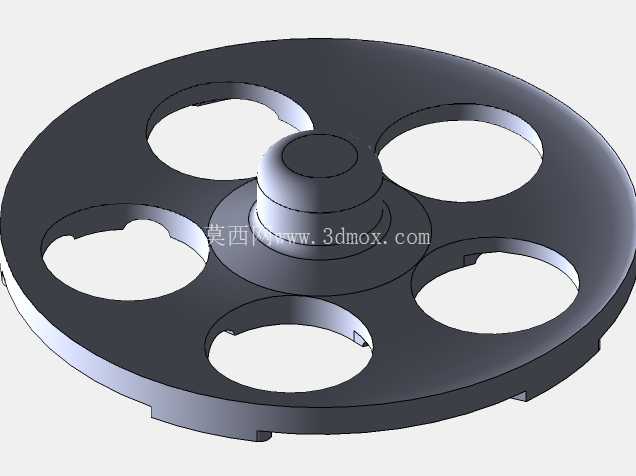

这款支付板采用盘式阶梯结构设计，中心设置凸起的定位轴台，安装时可直接卡入硬币漏斗底部的旋转轴座，不需要额外加装定位衬套，轴台的台阶高度经过匹配调试，刚好与漏斗底部的旋转间隙重合，既不会因为间隙过大造成运行时的径向窜动，也不会因为间隙过小导致旋转卡涩。盘面均匀分布五个异形通孔，孔型并非规则圆形，而是根据常用流通硬币的外轮廓做了仿形修型，每个孔位的边缘都做了15度的导向倒角，硬币从上方漏斗落下后，会顺着盘面的倾斜弧度滑入对应孔位，倒角结构可以引导存在轻微倾斜的硬币顺利落出，不会出现硬币斜搭在孔边的卡滞情况。

从安装边界来看，整个盘体的外径与常规1.2米、1.5米高台式自动售货机的硬币漏斗内径完全匹配，不需要对原有设备的漏斗腔体做切割改造，替换老旧支付板时只需拆下中心轴的固定卡簧，取下旧板后对准轴台套入新板再复位卡簧即可，整个替换过程不超过五分钟，适配性覆盖市面上近八成存量弹簧货道售货机的硬币接收模块。盘面底部设置有三个均匀分布的定位凸点，安装后凸点刚好卡入漏斗底座的定位凹槽内，当漏斗内的分选拨盘旋转时，支付板不会跟随拨盘发生同步转动，保证孔位与下方硬币识别轨道的对位精度，避免硬币落出时偏移到轨道外侧造成卡币。

设计过程中针对不同材质硬币的下落特性做了多轮迭代，最初的方案采用六个孔位设计，台架测试时发现孔位间距过小，相邻孔位之间的筋条强度不足，当遇到用户连续投币、硬币堆叠砸落的情况时，筋条位置容易出现应力集中导致的变形，后续调整为五个孔位的均匀排布，将相邻孔位的筋条宽度提升了2.3毫米，同时在孔位边缘做了卷边加强处理，经过十万次投币循环测试后，筋条位置的形变量小于0.1毫米，完全满足商用设备三年以上的使用寿命要求。盘面的表面粗糙度控制在Ra1.6以内，减少硬币滑落时的摩擦阻力，即使是表面沾有少量污渍、水汽的硬币，也能顺利滑入孔位，不会因为摩擦力过大停留在盘面上。

在实际设备运行逻辑里，这款支付板承担的并非简单的承接作用，它是硬币分选、计数流程里的关键定位基准：投币器识别硬币面值后，会控制上方的旋转拨盘转动对应角度，让对应面值的硬币对准支付板上的匹配孔位，硬币穿过孔位后进入对应的暂存仓，完成单次投币的计数流程。如果支付板的孔位精度不足，出现对位偏差，硬币就会卡在拨盘与支付板之间，造成整个硬币模块锁死，这款结构的孔位位置度公差控制在0.05毫米以内，与拨盘的料孔对位偏差不超过0.2毫米，从结构精度上避免了对位卡滞的问题。

针对户外投放的售货机使用场景，盘体边缘做了微倾斜的导水结构，如果遇到冷凝水或者少量雨水从投币口渗入，水会顺着盘面的倾斜弧度从边缘的排水缺口流出，不会积存在盘面上造成硬币锈蚀粘连，这一细节设计在南方高湿地区的投放测试中，将硬币模块的锈蚀故障发生率降低了近六成。中心轴台的位置预留有润滑脂存储槽，日常维护时只需在槽内填入少量润滑脂，就可以保证轴台与旋转轴座之间长期润滑，不需要频繁拆解上油，减少运维工作量。
