适配Ryobi打磨机的博世集尘转接端口

在手持打磨作业的现场工况里，多品牌工具与除尘系统的适配一直是一线操作人员频繁遇到的痛点，尤其是随机轨道打磨这类产尘量极大的工序，集尘系统的接驳可靠性直接决定作业环境的粉尘控制效果，也影响打磨过程中操作人员的职业健康防护水平。这款转接端口的设计初衷，就是解决Ryobi R18ROS型号随机轨道打磨机与博世集尘器无法直接接驳的问题，省去现场堆叠多个转接头的繁琐操作，减少接驳环节的漏风漏尘风险。

从实际功能特性来看，该端口作为打磨机与集尘管路之间的衔接部件，首先要保证两端接口的匹配精度：上端对接博世集尘器的标准插入端，尺寸完全贴合博世集尘软管的插接公差，内壁做了适配的导向锥面，插入后能依靠橡胶软管的张紧力实现密封，不需要额外加装喉箍就能满足打磨作业的负压集尘要求；下端则完全贴合Ryobi R18ROS打磨机的集尘出口轮廓，端口边缘的卡扣结构与打磨机本体的卡位完全对应，安装后不会因为打磨过程中的振动出现松脱，避免集尘失效导致粉尘散逸。

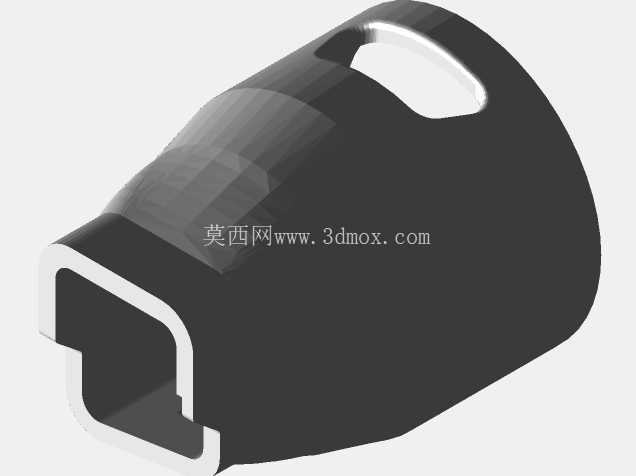

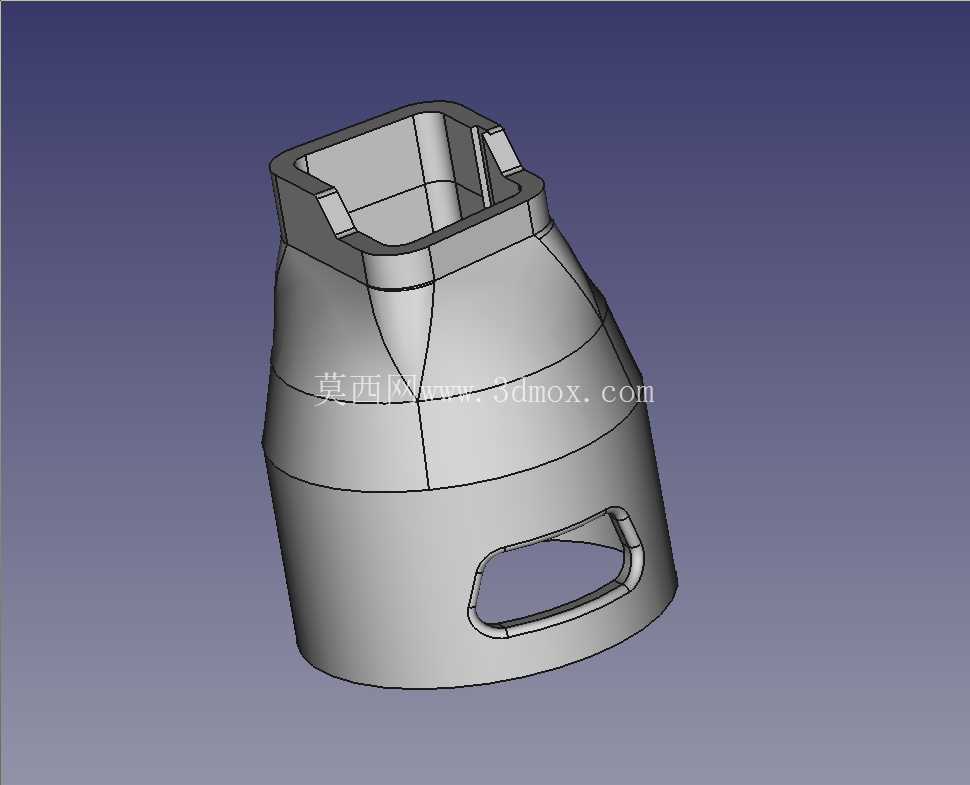

设计过程中首先梳理了两端接口的边界尺寸：下端与打磨机连接的部分，外轮廓完全复刻打磨机集尘出口的异形截面，周圈的止口深度控制在8mm，刚好卡入打磨机出口的定位槽，不会出现安装错位；端口侧面的镂空提手结构，一方面是为了安装拆卸时方便施力，操作人员不需要借助工具就能徒手完成拆装，另一方面也能在保证结构强度的前提下减轻零件重量，避免额外增加打磨机手持端的负重，降低长时间手持作业的疲劳感。整体外形采用渐变的锥度过渡，从下端的异形接口平滑过渡到上端的圆形集尘接口，过渡段的壁厚均匀控制在2.5mm，既保证了3D打印或者注塑加工时的成型工艺性，也能避免气流在转接段形成涡流造成压损，保证集尘系统的负压能够有效传递到打磨工作面。

在安装边界的考量上，该转接端口安装后整体突出打磨机本体的长度控制在65mm以内，不会干涉打磨机在边角位置的操作，尤其是在打磨柜体内角、工件边缘位置时，转接端口不会提前触碰工件表面，保证打磨盘能够完全贴合待加工面。内壁的过渡曲面做了顺滑处理，没有直角台阶，打磨产生的木屑、腻子粉、金属碎屑等能够顺着气流顺利进入集尘管路，不会在转接段内部堆积造成堵塞，长时间连续作业也不需要频繁拆卸清理。

从现场应用的角度来说，这类定制转接件不需要改动原有打磨机和集尘器的任何结构，属于无损适配的配件，操作人员可以根据作业需求快速拆装，在需要切换不同集尘设备或者不接集尘系统作业时，几秒钟就能完成拆卸，不会影响原有设备的独立使用。结构上没有多余的复杂特征，整体为一体化结构，没有活动部件，长期使用的故障率极低，哪怕是采用常见的FDM3D打印制作，也能满足现场作业的强度要求，不需要开模就能快速制作使用，非常适合小型加工车间、家装打磨现场这类需要快速解决适配问题的场景。

在细节设计上，端口与打磨机接触的端面做了0.5mm的让位槽，能够容纳打磨机出口位置的轻微磨损或者注塑飞边，即使是使用了一段时间的旧打磨机，也能保证安装后的贴合度，不会因为接触面不平整出现漏尘。上端的圆形接口外径匹配博世集尘软管的标准内径，插接后有足够的接触长度，作业过程中拉扯集尘软管也不会出现脱落的情况，不需要额外的固定件辅助，大幅提升了作业过程中的便利性。
