铁矿石锤击作业旋转转垂直运动机构

　　在矿石初选作业的现场工况里，这类锤击机构常被布置在粗碎环节的出料溜槽旁，针对块度超出输送带宽耐受阈值的铁矿石做即时破碎处理，避免大块矿石卡堵溜槽、划破输送带覆盖层，也能减少后续中碎设备的入料粒度波动，稳定整个破碎工段的处理负荷。区别于大型破碎设备的连续挤压破碎逻辑，这套机构采用间歇锤击的作业模式，仅在检测到超径矿石经过时触发动作，不会对正常粒度的矿石流做无效做功，能耗表现远低于连续运转的破碎辅机，很适合中小型选矿厂的溜槽卡点改造场景。

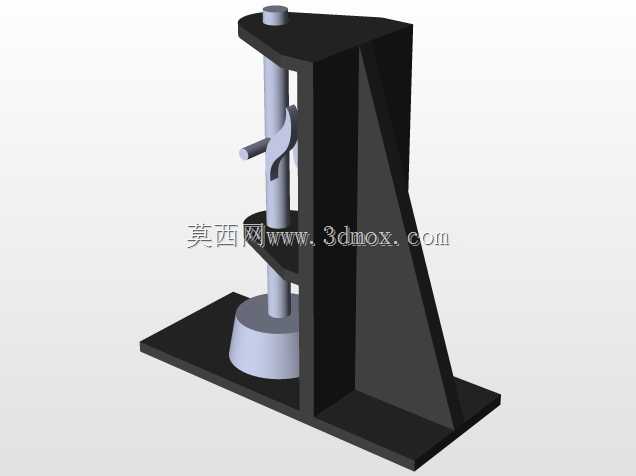

　　从功能实现逻辑来看，整套机构的核心是将输入的旋转运动直接转换为垂向的直线锤击动作，没有额外的连杆放大或者凸轮蓄能结构，运动传递路径极短，故障点集中在旋转副与锤杆的导向位置，日常巡检只需要定期检查旋转副的润滑状态、锤杆导向套的磨损量即可，维护门槛很低，适合选矿厂高粉尘、高湿度的恶劣作业环境。机构的锤击端采用平底柱状锤头，接触矿石时的击打面为平面，不会因为尖棱磨损过快导致锤击力分散，锤头与锤杆采用锥面配合的连接方式，更换锤头时不需要拆卸整套导向结构，只需要从锤杆下端敲出锥销就能完成更换，单次更换作业耗时不超过十五分钟，能最大程度减少对连续生产的影响。

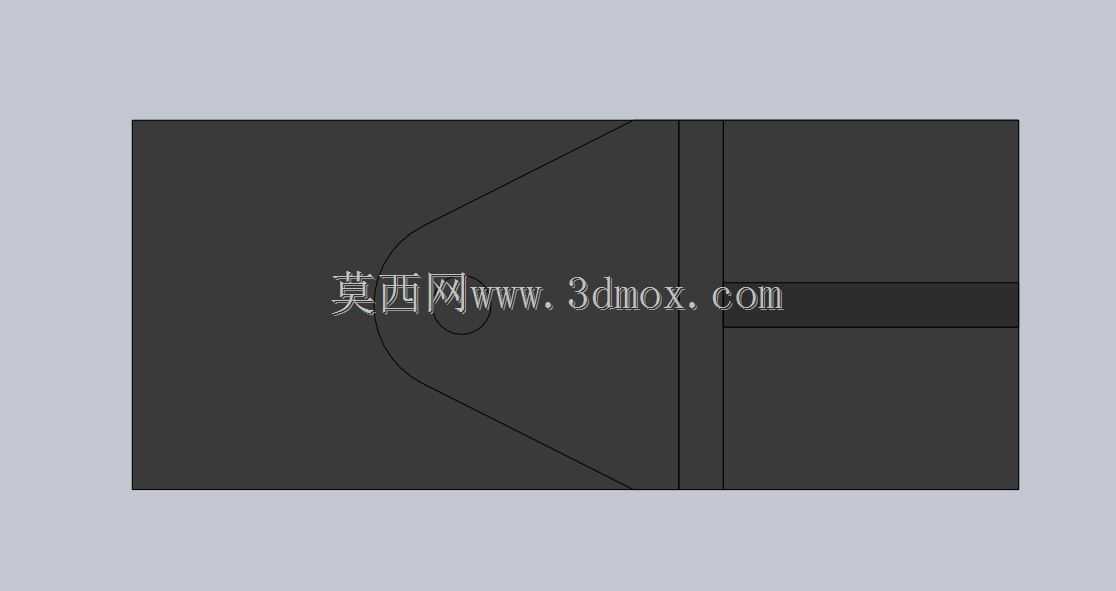

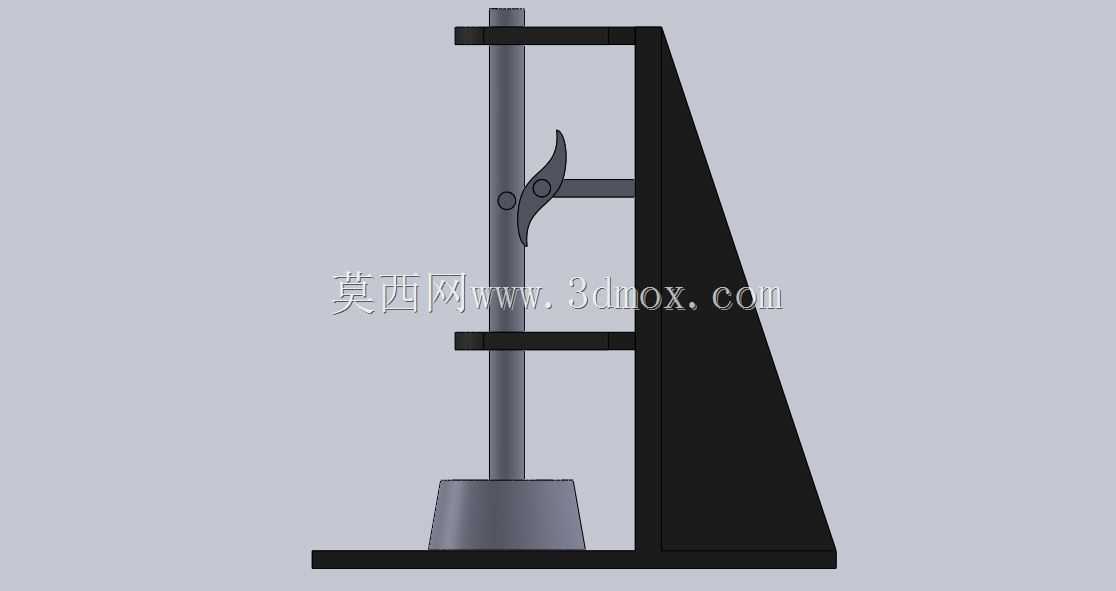

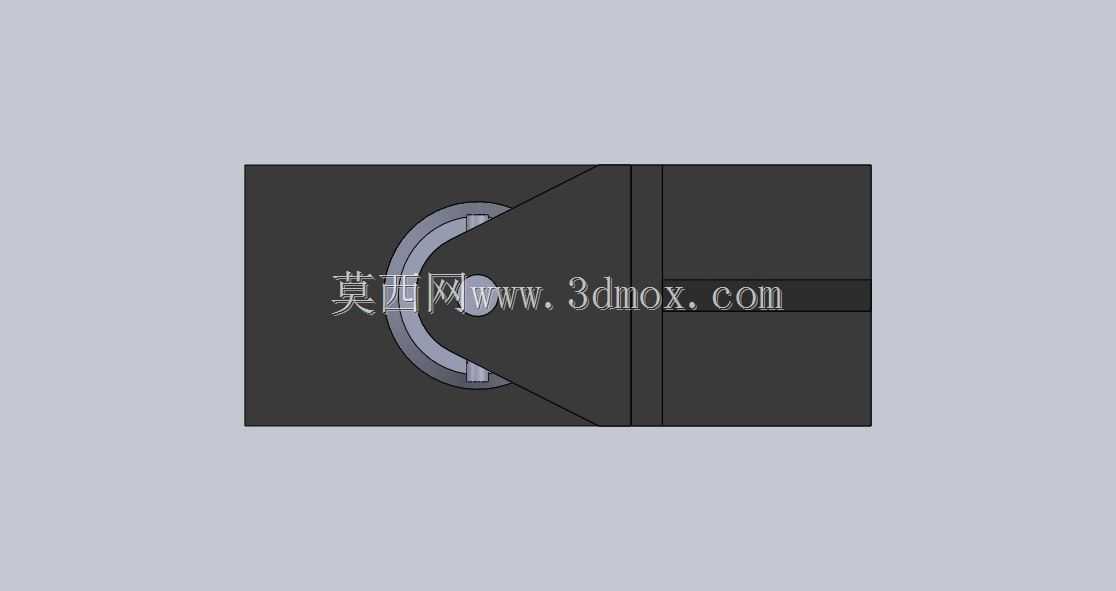

　　设计这套机构时，首先要匹配现场的安装边界：整套机构的立式支撑框架采用L型焊接结构，后侧的垂直立板直接通过膨胀螺栓固定在溜槽旁的混凝土基础上，底部的水平底座不需要额外做预埋处理，只要基础面的平面度误差控制在每米两毫米以内，就能保证锤杆的垂直度满足导向要求，不会出现运动卡滞。锤杆的导向采用上下两个同轴的尼龙导向套，导向套的内径比锤杆外径大0.1毫米到0.15毫米，既可以预留热膨胀的间隙，也能避免粉尘进入导向间隙后磨伤锤杆表面，导向套外侧设置有毡圈密封，能阻挡选矿现场的矿粉进入摩擦副，延长导向件的更换周期。

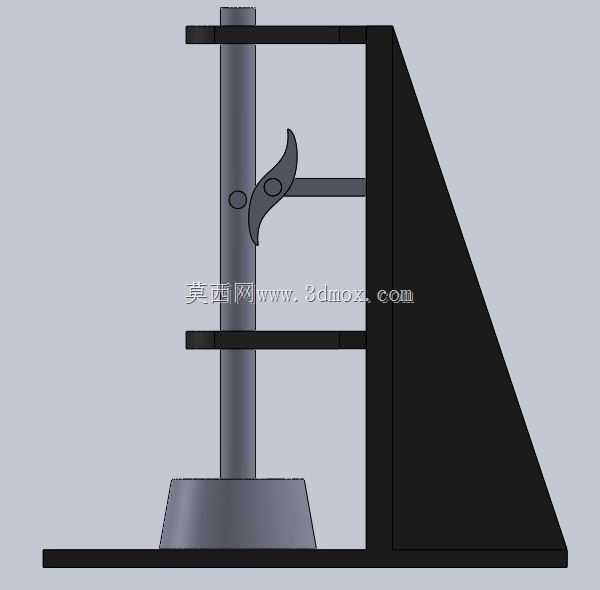

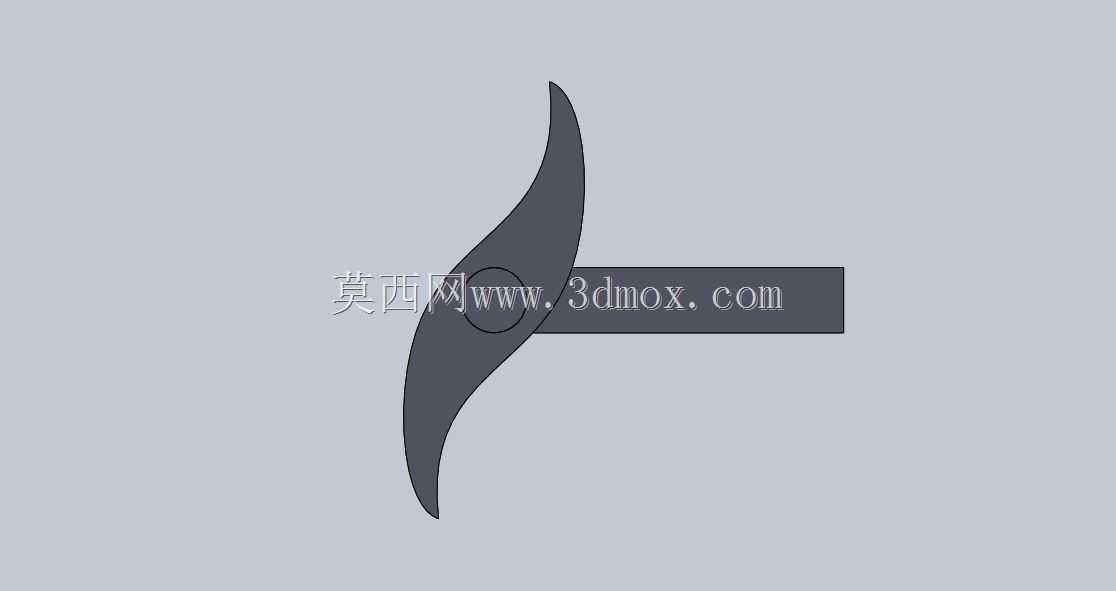

　　驱动端的旋转输入可以直接对接现场现有减速电机的输出轴，不需要额外配置变速结构，旋转拨叉的轮廓曲线经过反复校核，每旋转一周，拨叉会带动锤杆抬升固定行程后瞬间释放，依靠锤杆与锤头的自重完成垂向锤击，击打力的大小可以通过调整锤杆的配重金属块来调节，针对硬度较高的赤铁矿可以增加配重块数量，针对硬度较低的褐铁矿则可以适当减少配重，避免锤击力过大导致锤头崩裂、或者击碎后的矿石飞溅距离过远带来安全隐患。机构的整体横向安装尺寸控制在较小范围内，不会占用溜槽旁过多的检修通道空间，垂直方向的安装高度可以根据溜槽的实际出料高度调整立板的固定位置，适配不同规格的溜槽安装需求，不需要对现有生产设施做大规模改造。

　　在实际作业过程中，这套机构的锤击频率与输入轴的转速直接相关，常规工况下将输入转速控制在每分钟三十转到六十转，就能满足大部分溜槽卡点的破碎需求，不会因为锤击频率过高导致机构振动过大，也不会因为频率过低出现大块矿石卡堵后无法及时击碎的问题。锤杆的抬升行程经过优化设计，既保证锤头落下时有足够的击打动能，也不会因为行程过大导致锤杆在导向套内的伸出长度过长，出现运动过程中的杆体弯曲问题。整套机构的所有外露金属件都做了喷塑防锈处理，能抵御选矿现场的矿浆溅射与粉尘腐蚀，旋转副的注油嘴引到机构外侧的易操作位置，日常注油润滑时不需要靠近锤击作业区域，能保障维护人员的作业安全。
