履带式声波灭火消防作业装置设计

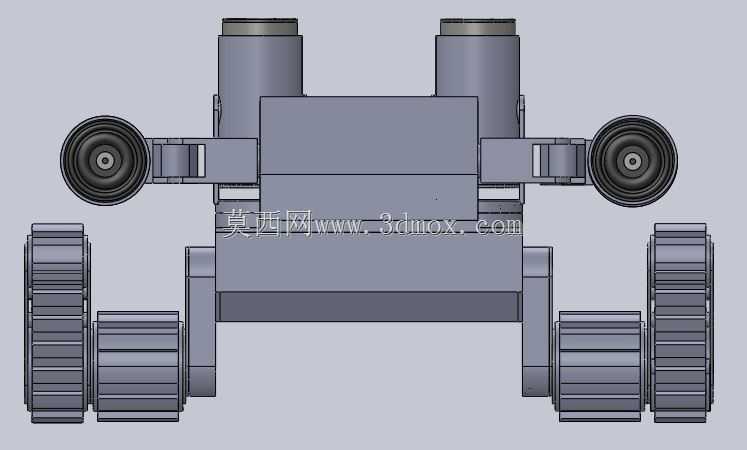

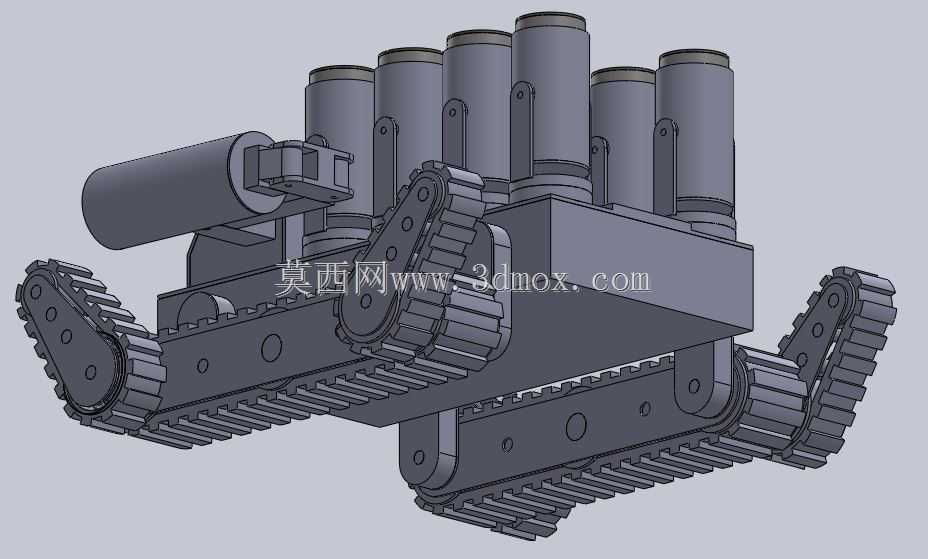

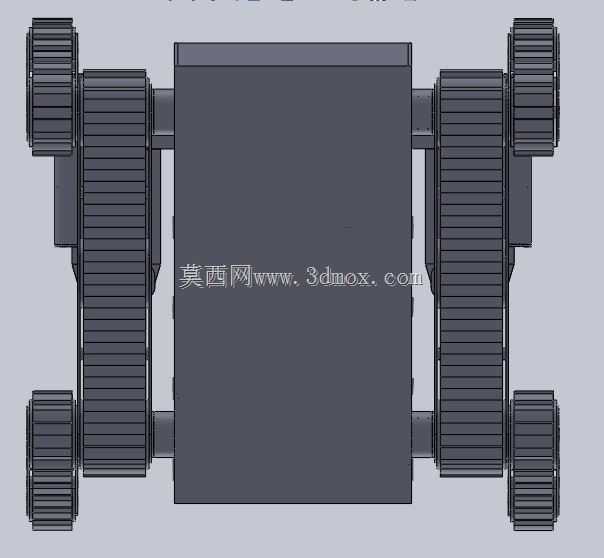

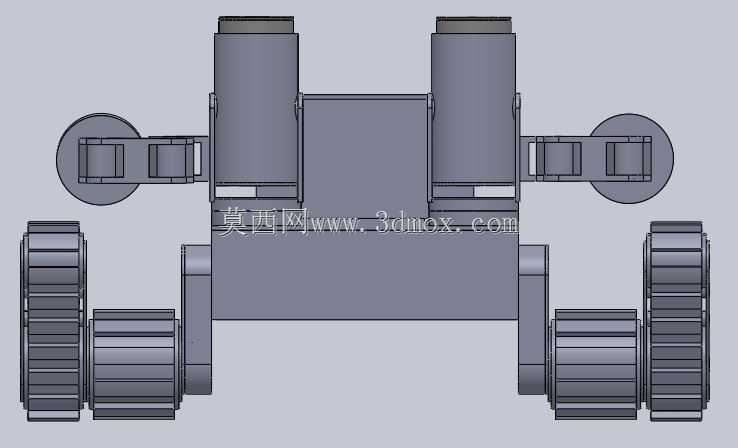

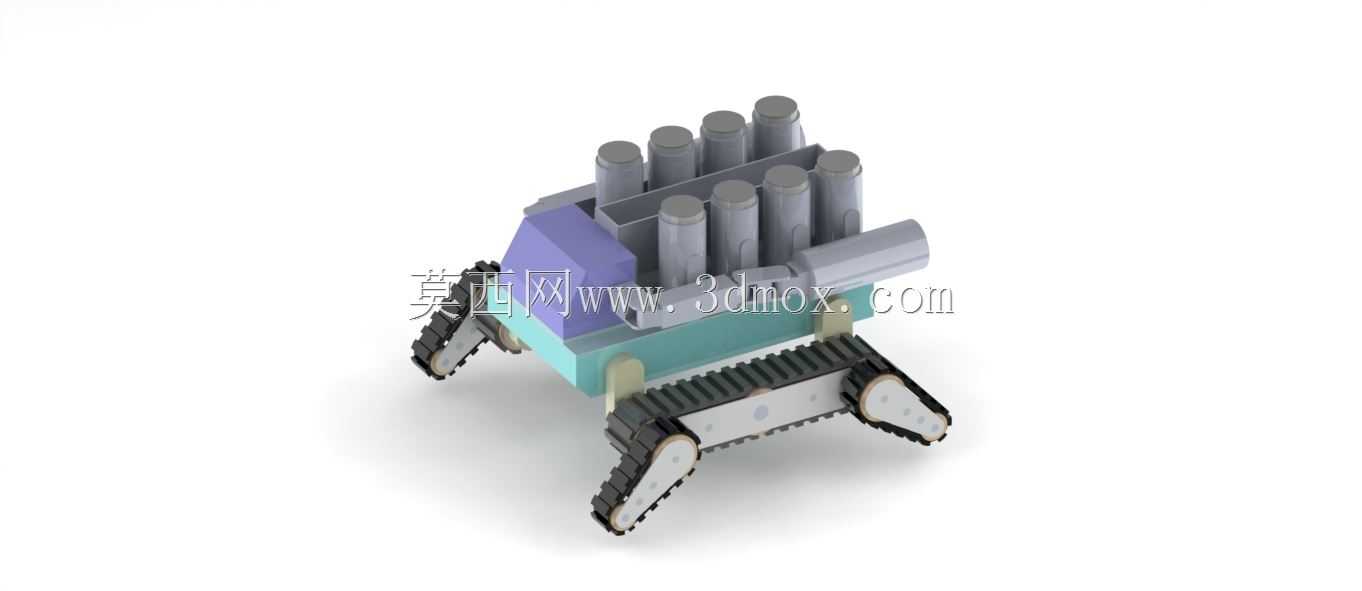

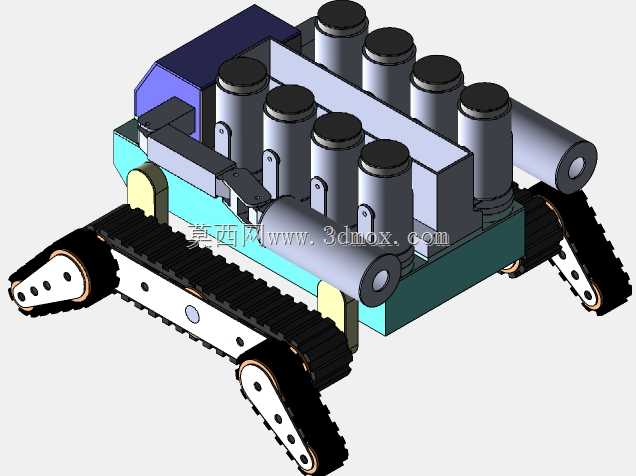

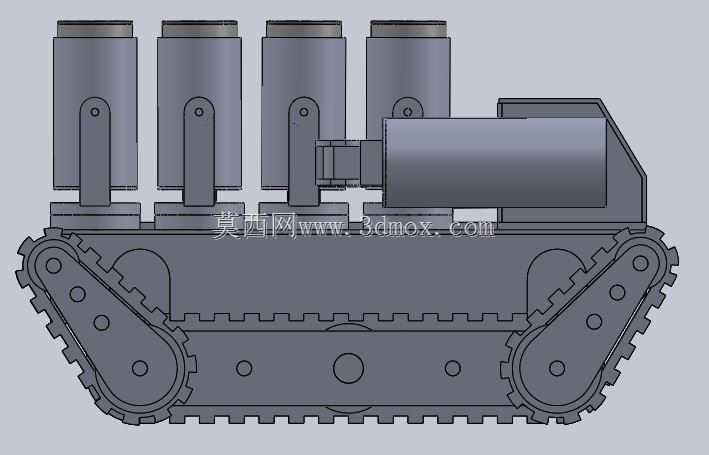

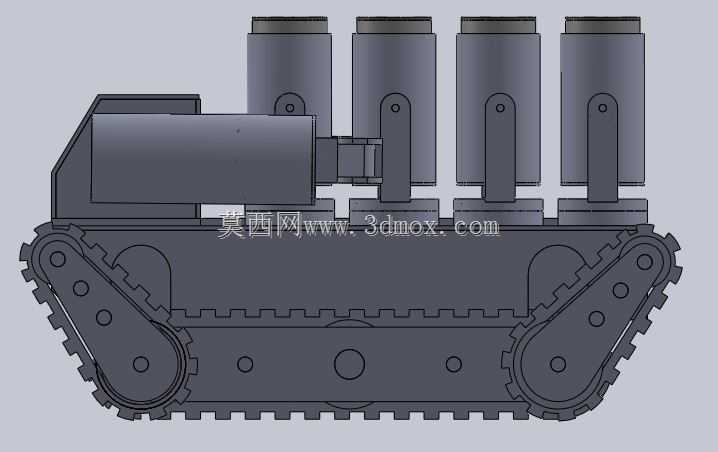

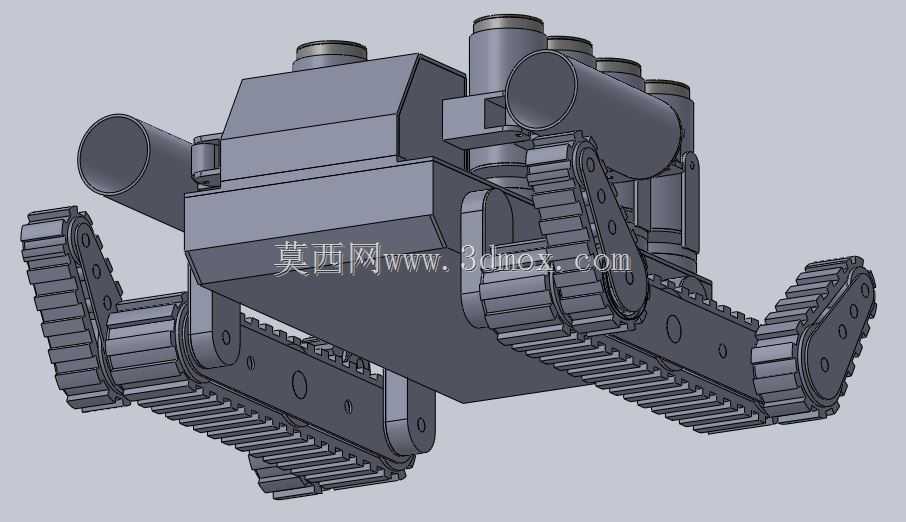

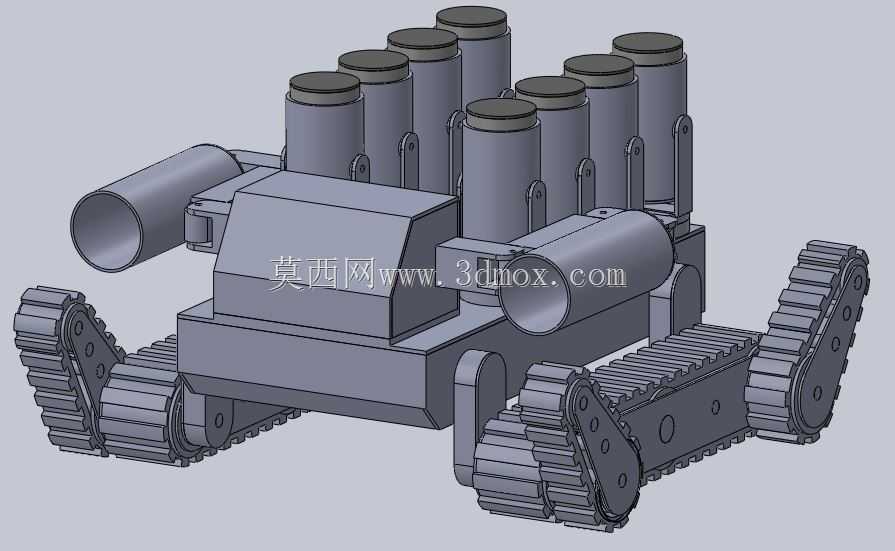

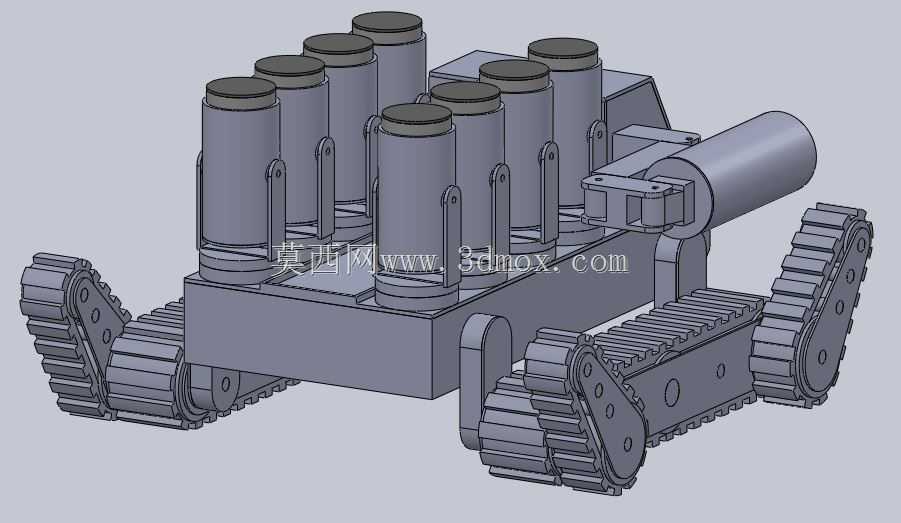

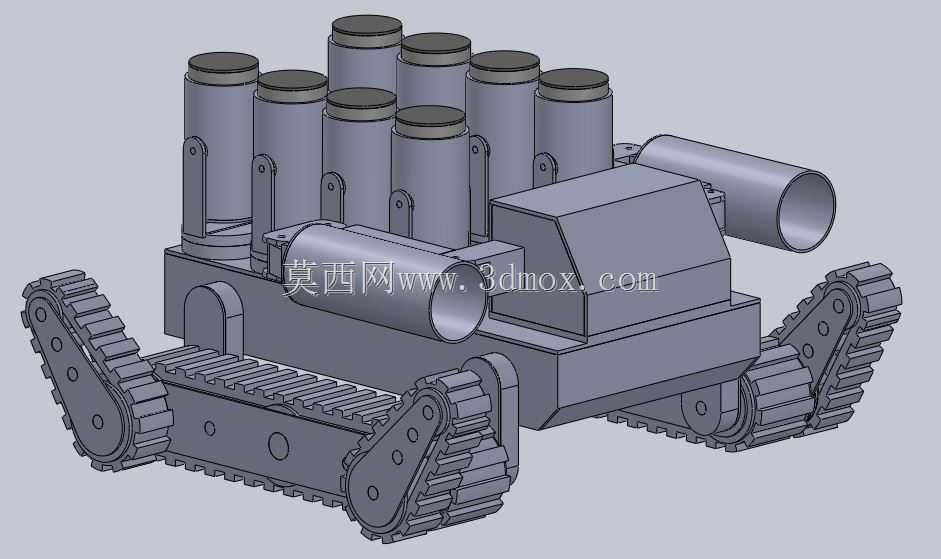

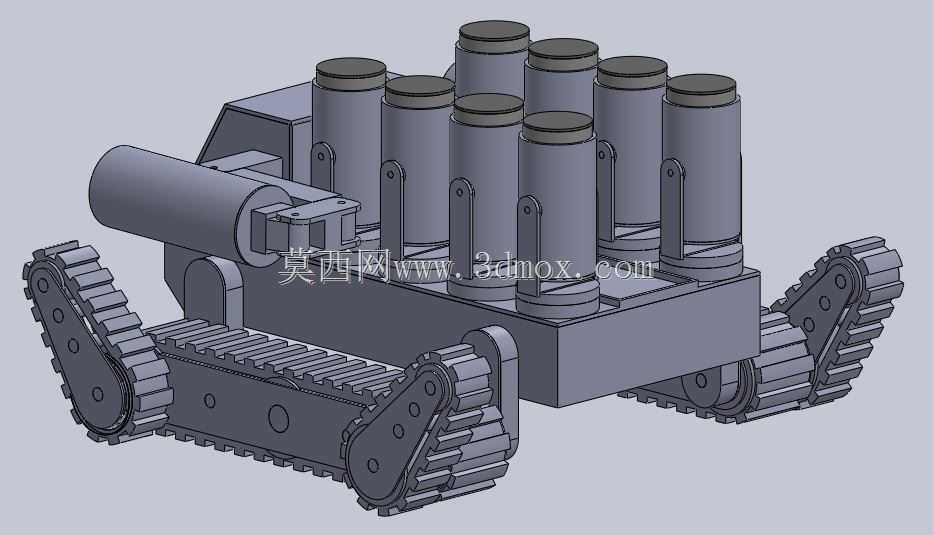

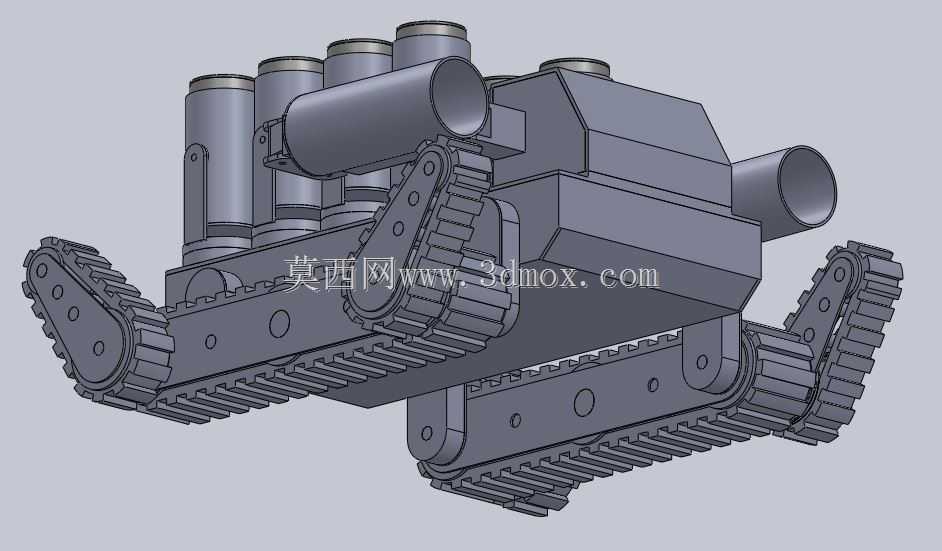

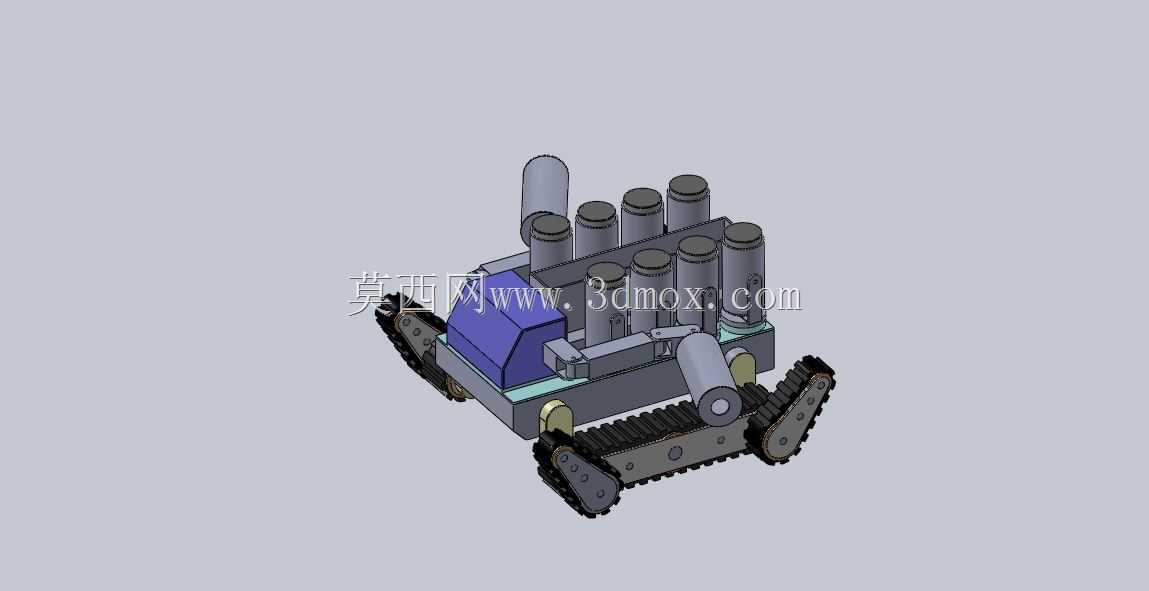

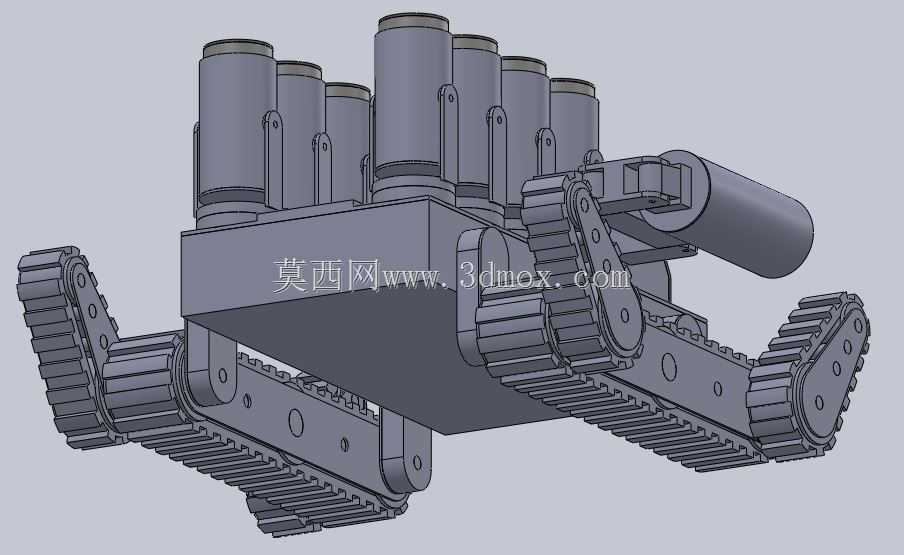

　　这款履带式声波灭火作业装置，主要面向狭窄空间、高危火场环境下的初期火情处置场景，区别于传统依赖水基、干粉、泡沫等介质的灭火设备，它依托声波消焰的技术原理完成灭火作业，无需携带大量灭火介质，能在化学品仓储、地下管廊、精密设备机房等不适合常规灭火剂喷射的场景下发挥作用，避免灭火剂对精密设备、特殊存储物料造成二次污损。从结构布局来看，装置采用分体式履带行走底盘，四条独立的履带支腿呈对称分布，每条支腿都预留了铰接摆动的活动余量，在跨越障碍物、攀爬台阶或者在不平整的废墟路面行进时，支腿可随地形起伏调整姿态，保证履带接地面始终贴合路面，提升复杂地形下的通过性，相比常规整体式履带底盘，这种分体支腿结构的越障高度可达到自身底盘高度的1.2倍，

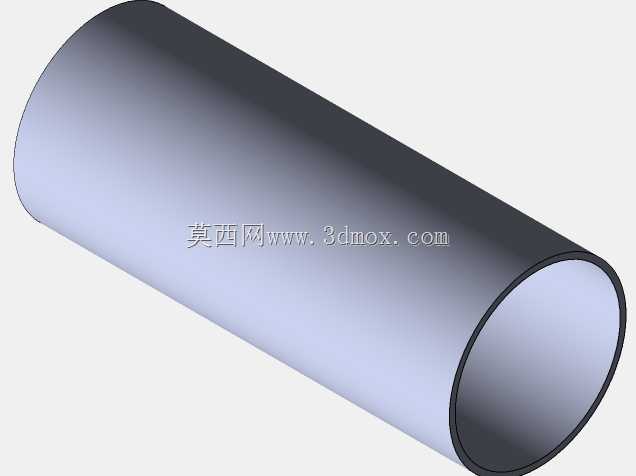

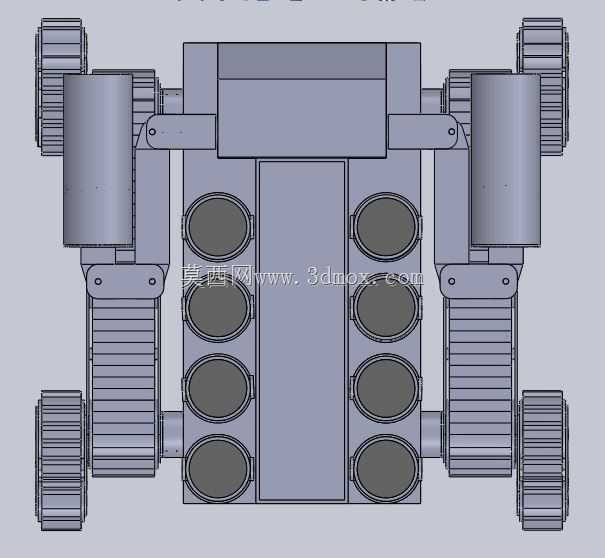

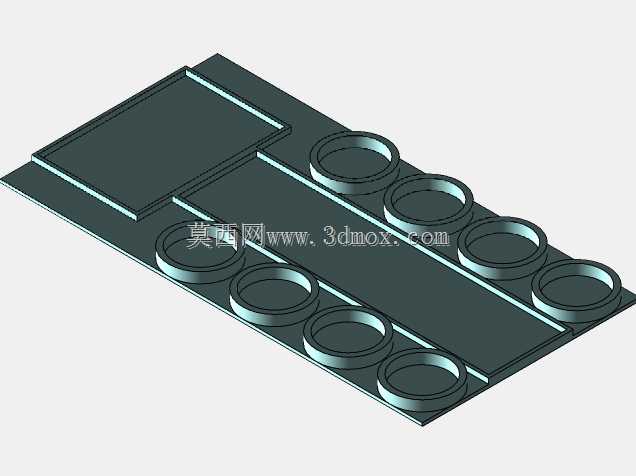

　　能轻松通过火场中散落的建筑碎块、管线障碍。底盘上部的承载平台分为两个功能区域，靠前的位置布置声波发生组件的驱动与控制模块，靠后的区域竖直排列八组声波发射筒，发射筒采用等距阵列排布，保证声波输出的覆盖范围均匀，单组发射筒的轴线与水平面呈15度仰角，作业时可对准火焰根部区域输出特定频率的声波，通过扰动火焰区域的空气流场，切断燃烧反应的链式传递，同时隔绝燃烧区域的氧气补给，实现无介质灭火。在设计过程中，首先考虑的是火场环境的适应性，底盘整体采用低重心布局，所有电控模块都做了密封隔热处理，外部壳体选用耐高温的工程塑料材质，可在短时间内承受600摄氏度的环境温度，避免靠近火源时部件受热失效。行走驱动部分选用内置式减速电机，

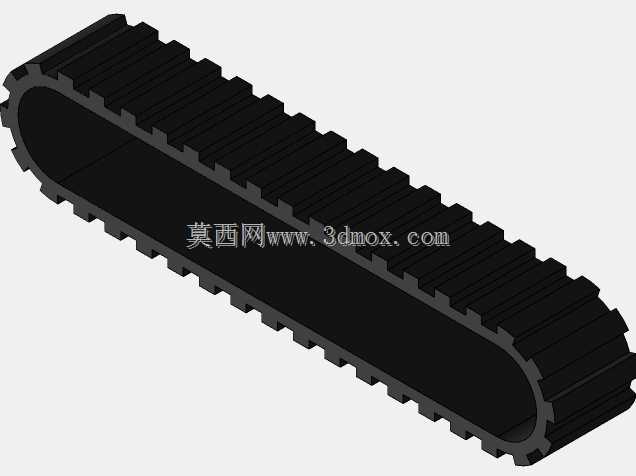

　　直接集成在履带驱动轮内部，减少外部传动结构的裸露，避免火场中的杂物缠绕传动部件，履带表面做了防滑齿纹设计，在有积水、油污的光滑地面也能保证足够的抓地力，不会出现打滑空转的情况。从安装边界来看，装置整体的长宽尺寸控制在400毫米乘以350毫米范围内，高度不超过380毫米，可顺利进入宽度500毫米以上的狭窄通道，整体重量控制在8千克以内，单人即可完成搬运部署，不需要额外的吊装辅助设备。上部的声波发射阵列采用快拆式固定结构，可根据不同的火情场景更换不同频率的发射模块，比如针对小范围油类火情可选用高频发射模块，针对固体可燃物火情可选用低频高振幅模块，模块更换时仅需松开侧面的两个固定卡扣即可完成拆装，不需要额外工具，适合现场快速调整作业配置。

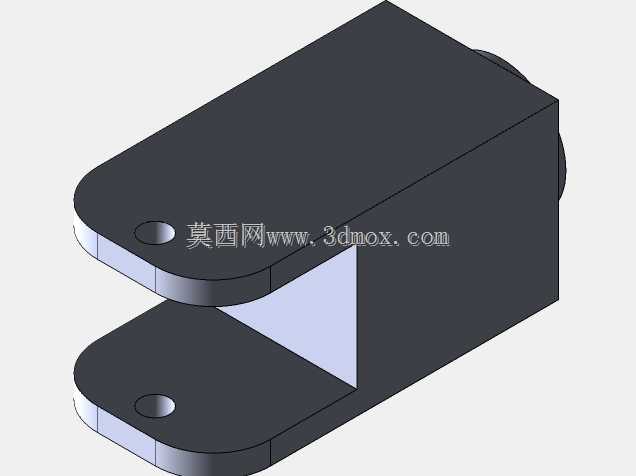

　　装置的控制模块预留了远程遥控接口，可搭配无线图传模块实现远距离操控，作业人员不需要进入高危火场区域，在安全距离外即可操控装置行进到火源位置启动灭火程序，最大遥控距离可达到200米，能有效降低消防作业人员的暴露风险。在结构强度校核阶段，对履带支腿的铰接部位做了有限元受力分析，在单侧支腿承受整机1.5倍重量的冲击载荷下，铰接轴的最大应力仍低于材料屈服强度的30%，保证在跨越障碍、跌落冲击时不会出现结构断裂。底盘的底部做了圆弧过渡处理，没有突出的棱角结构，在穿过狭窄缝隙时不会被突出的构件卡住，同时底盘离地间隙保持在50毫米以上，可顺利通过地面上散落的直径小于40毫米的杂物，不会出现托底卡滞的情况。声波发射筒的出口处做了导流斜面设计，可减少声波输出时的衍射损耗，让声能更集中地投射到火焰区域，相比直筒结构的发射端，同等功率下有效灭火距离可提升20%左右。装置的供电模块布置在底盘中部的配重位置，选用耐高温的锂电池组，满电状态下可支持连续行走2小时，或者持续进行声波灭火作业30分钟，满足单次火情处置的续航需求，电池模块同样采用快拆结构，现场可快速更换备用电池延长作业时间。整体结构没有复杂的液压、管路系统，所有部件都采用模块化设计，后期维护时可单独更换损坏的模块，不需要整体拆解设备，降低了日常维护的成本与难度。
