带镂空纹理的创意装饰盛具结构设计

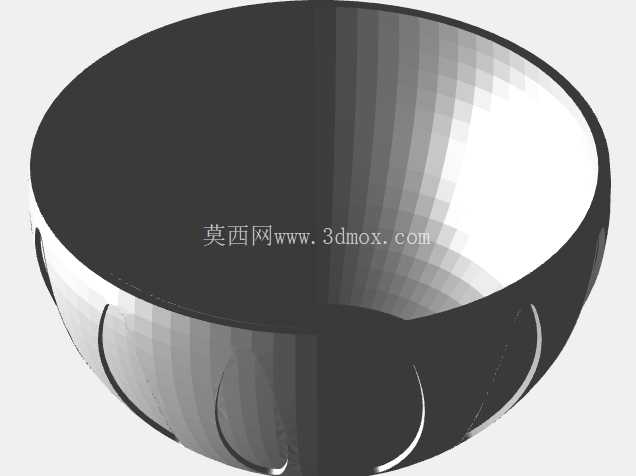

　　这款带镂空纹理的盛具结构，在日常家居场景中可同时承担盛放小物件、桌面装饰的双重作用，区别于普通实心盛具的厚重感，镂空结构在减重的同时也能形成独特的光影效果，放置在客厅茶几、书房桌面时，光线透过侧壁的镂空槽投射出规律的光斑，能很好地适配简约、北欧等多种家居装修风格。从结构设计角度出发，整体采用回转体对称构型，建模阶段先通过旋转凸台生成基础的碗状基体，侧壁厚度控制在均匀的2mm区间，保证整体结构强度的同时不会显得笨重，底部设置直径30mm的平整支撑面，放置时可保证足够的接触面积，避免出现放置不稳、侧翻的问题。

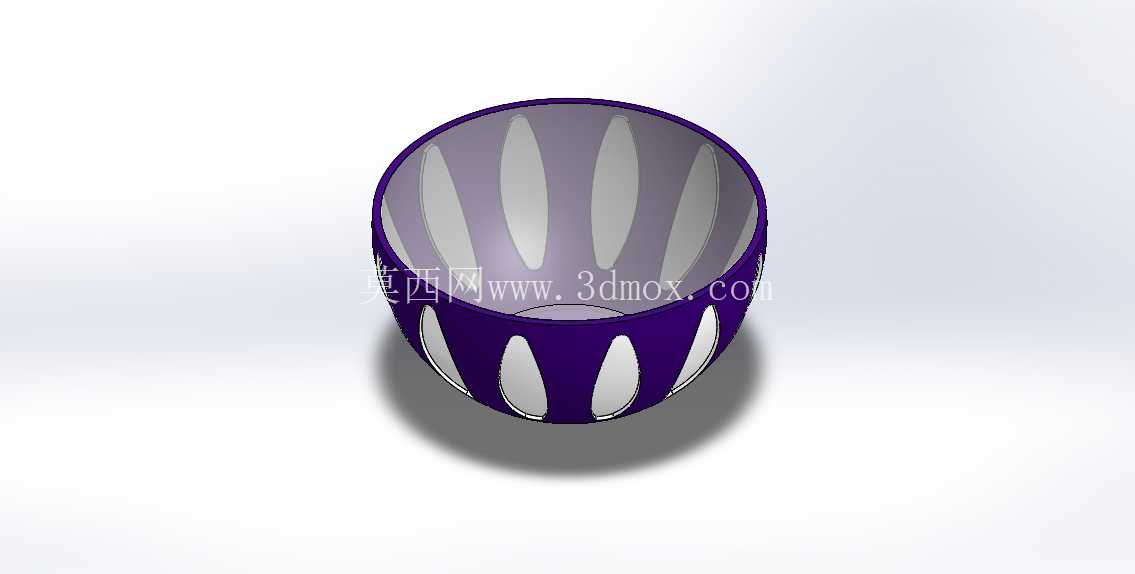

　　侧壁的镂空槽采用均匀圆周阵列的排布方式，单条镂空槽为两端收窄的橄榄形轮廓，槽边与基体衔接处做R1.5的圆角过渡，一方面可以消除加工时的应力集中点，避免铸造或后续加工过程中出现开裂问题，另一方面也能避免尖锐棱边划伤使用者，提升日常使用的安全性。在设计思路上，没有采用常规的通体实心结构，而是通过规律排布的镂空结构打破传统盛具的沉闷感，镂空区域的总面积占侧壁总面积的35%左右，既保证了侧壁的结构支撑强度，不会因为镂空过多导致盛具受力变形，又能实现通透的视觉效果。

　　考虑到该结构可通过铸造工艺批量生产，建模阶段特意对所有拔模方向做了统一处理，沿盛具开口方向设置1.5°的拔模斜度，内壁与外壁的拔模角度保持一致，避免铸造脱模时出现卡模、拉伤的问题，镂空槽的边缘也做了同向的拔模处理，保证模具结构简单，不需要额外设置复杂的抽芯结构，能有效降低批量生产的模具成本。从安装与使用边界来看，该盛具整体最大外径为120mm，整体高度为90mm，内部盛放区域的深度为75mm，可容纳的最大容积约为600ml，适合盛放糖果、干果、钥匙、小型文具等尺寸不大的物品，不适合盛放液体、粉末类易泄漏的物料。

　　在结构强度校核阶段，对盛具侧壁施加10N的径向均布载荷时，最大变形量不超过0.1mm，完全可以满足日常盛放物品的受力需求，底部支撑面的平面度控制在0.2mm以内，放置在平整桌面时不会出现晃动问题。另外，盛具的口部做了卷边式的加厚处理，口部厚度达到3mm，既可以提升口部的抗磕碰能力，日常使用中即使不小心碰到硬物也不容易出现崩边问题，也能提升握持时的手感，不会因为口部过薄硌手。在细节处理上，所有外露的棱边都做了圆角打磨处理，没有尖锐的毛刺结构，不管是日常拿取还是清洁擦拭都不会划伤手部，镂空槽的宽度控制在8mm，清洁时可以直接通过镂空槽擦拭内壁，不会出现清洁死角。
