刚性凸缘式法兰联轴器结构设计

在常规工业传动系统的轴系连接场景中，法兰联轴器是应用范围极广的刚性传动部件，这类部件主要用于两根同轴线布置的传动轴之间的刚性连接，能够在无补偿偏移的工况下稳定传递旋转扭矩与运动，常见于输送线驱动单元、中小型机床主轴传动、泵组动力输入端、减速机输出端等对传动同轴度要求较高的设备布局中。从实际使用场景来看，这类刚性法兰联轴器不具备径向、轴向与角向补偿能力，因此对安装时的两轴对中精度要求较高，一旦两轴存在相对偏移，运行过程中会在连接螺栓、轴颈位置产生附加载荷，加剧轴承与连接部件的磨损，因此选型与安装阶段必须严格校核两轴的同轴度公差。

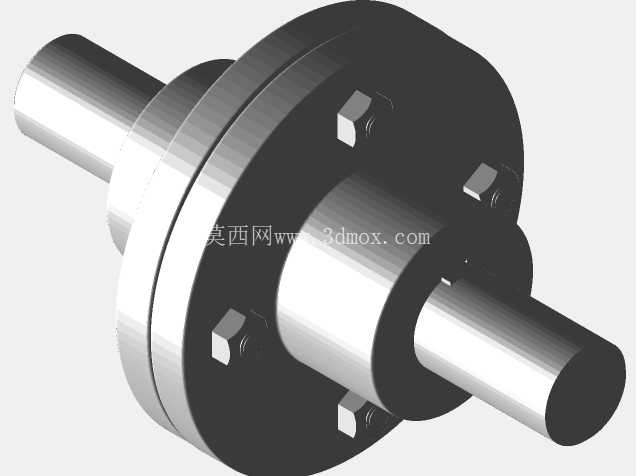

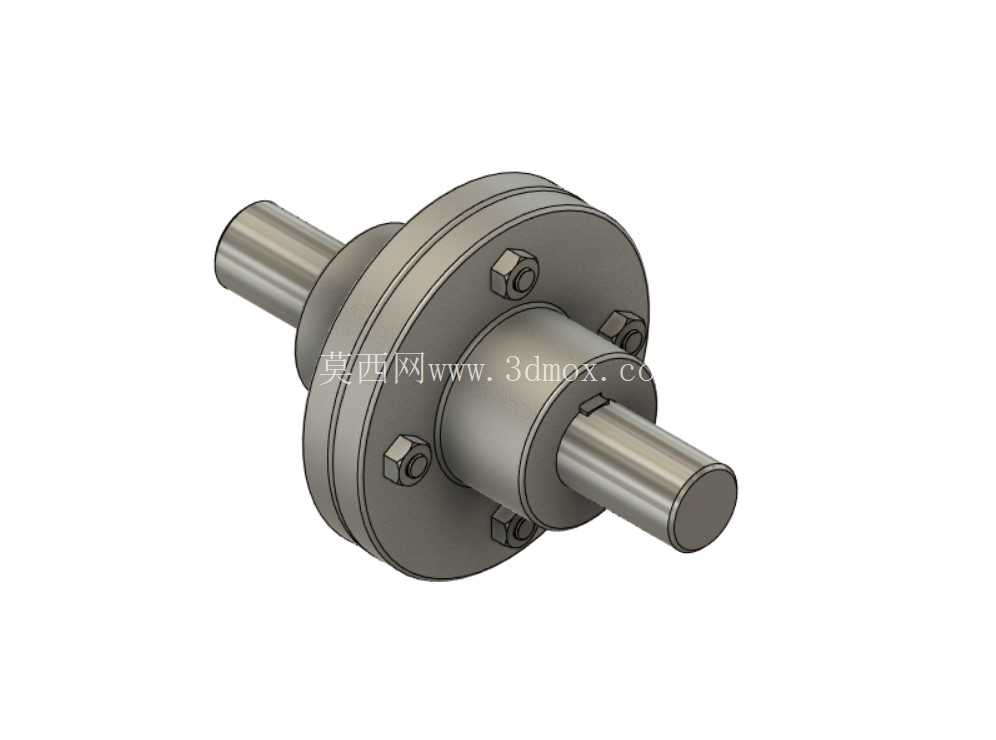

从结构设计逻辑来看，该联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，两个半联轴器的对接端面加工有定位止口，装配时止口与对应凹槽的配合能够快速实现两轴的对中定位，避免装配过程中出现径向错位。两个半联轴器之间采用沿圆周均布的六角螺栓实现紧固连接，螺栓穿过一侧半联轴器的光孔后，与另一侧半联轴器的螺纹孔拧紧，依靠螺栓预紧后两个法兰端面的摩擦力，以及螺栓杆受剪的双重作用传递扭矩，这种连接结构的扭矩传递刚性强，传动无滞后，不存在回转间隙，适合对传动精度有一定要求的中低速、重载传动场景。

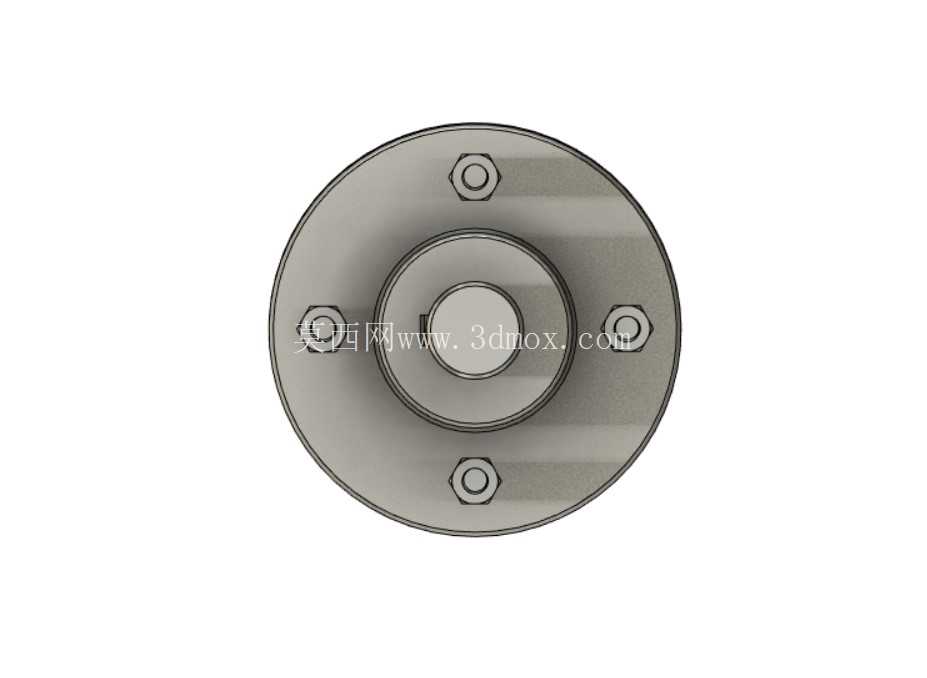

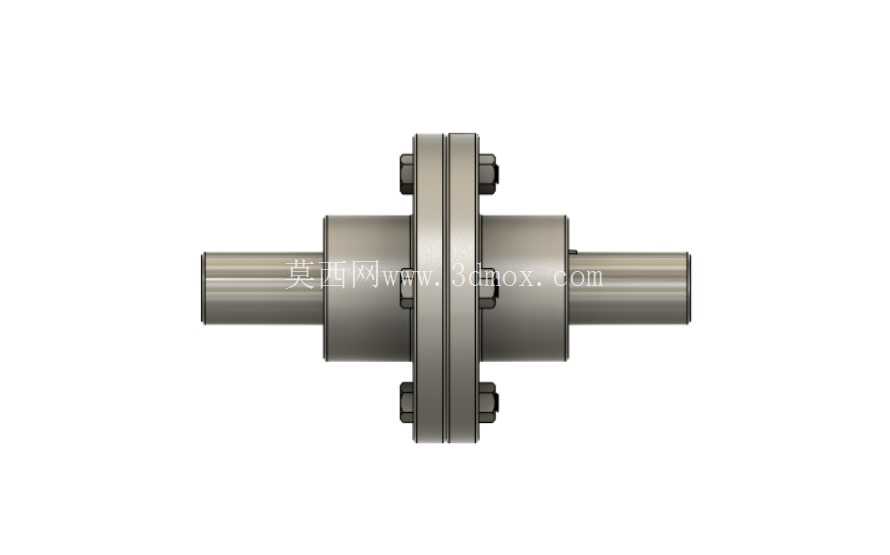

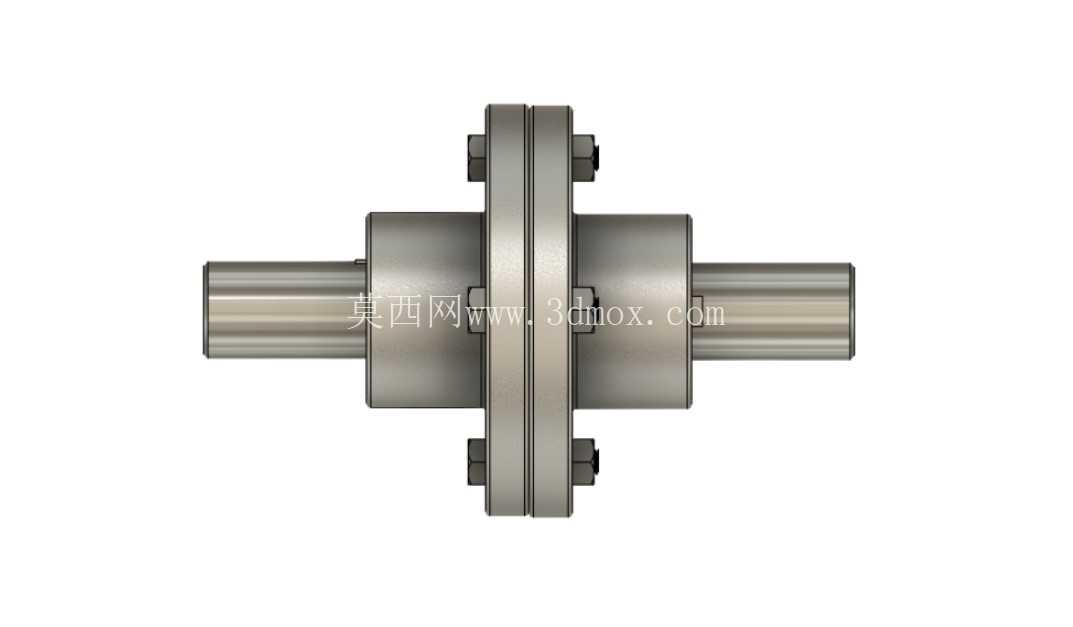

从外形尺寸与安装边界来看，该联轴器的主体法兰盘为圆盘式结构，法兰外圆根据传递扭矩的大小匹配对应直径，沿圆周均匀分布的螺栓孔数量根据额定扭矩确定，通常小扭矩规格采用4-6颗螺栓，大扭矩规格会增加螺栓数量或提升螺栓强度等级。两端的轴伸段为圆柱结构，根据适配的轴径加工对应尺寸的键槽，轴伸长度需要满足轮毂与轴的配合长度要求，保证键连接的接触面积足够传递额定扭矩，避免运行过程中出现键的压溃或轴孔的打滑。安装时需要注意，两个半联轴器的轮毂端面与轴肩必须紧密贴合，避免轴系窜动导致法兰端面出现间隙，螺栓紧固时需要采用对角分次拧紧的方式，保证每个螺栓的预紧力均匀，避免法兰端面受力不均导致的端面跳动超差。

在实际工程应用中，这类法兰联轴器的结构简单，制造与维护成本较低，能够传递较大的扭矩，但是因为没有缓冲吸振与偏移补偿能力，通常不用于存在冲击载荷、启动频繁或者两轴安装对中难以保证的场景。设计建模过程中，需要重点关注止口配合的公差选择，通常采用H7/h6的间隙配合，既保证装配时的对中便利性，又不会因为配合间隙过大导致同轴度超差；螺栓孔的位置度公差需要严格控制，避免装配时螺栓无法顺利穿入，或者拧紧后法兰端面出现翘曲；轴孔与键槽的公差需要匹配对应轴的加工公差，保证轮毂与轴的配合松紧适度，既方便装配拆卸，又不会在运行过程中出现相对转动。另外，法兰盘的厚度需要根据螺栓的预紧力与传递扭矩的大小进行强度校核，避免法兰盘在螺栓预紧力作用下出现变形，或者在传递峰值扭矩时发生法兰盘的断裂。对于高速运转场景下使用的法兰联轴器，还需要在装配完成后进行整体动平衡校正，避免因为质量分布不均导致运行过程中产生振动，影响整个轴系的运行稳定性。
