玉米型可转位螺旋粗铣刀结构设计

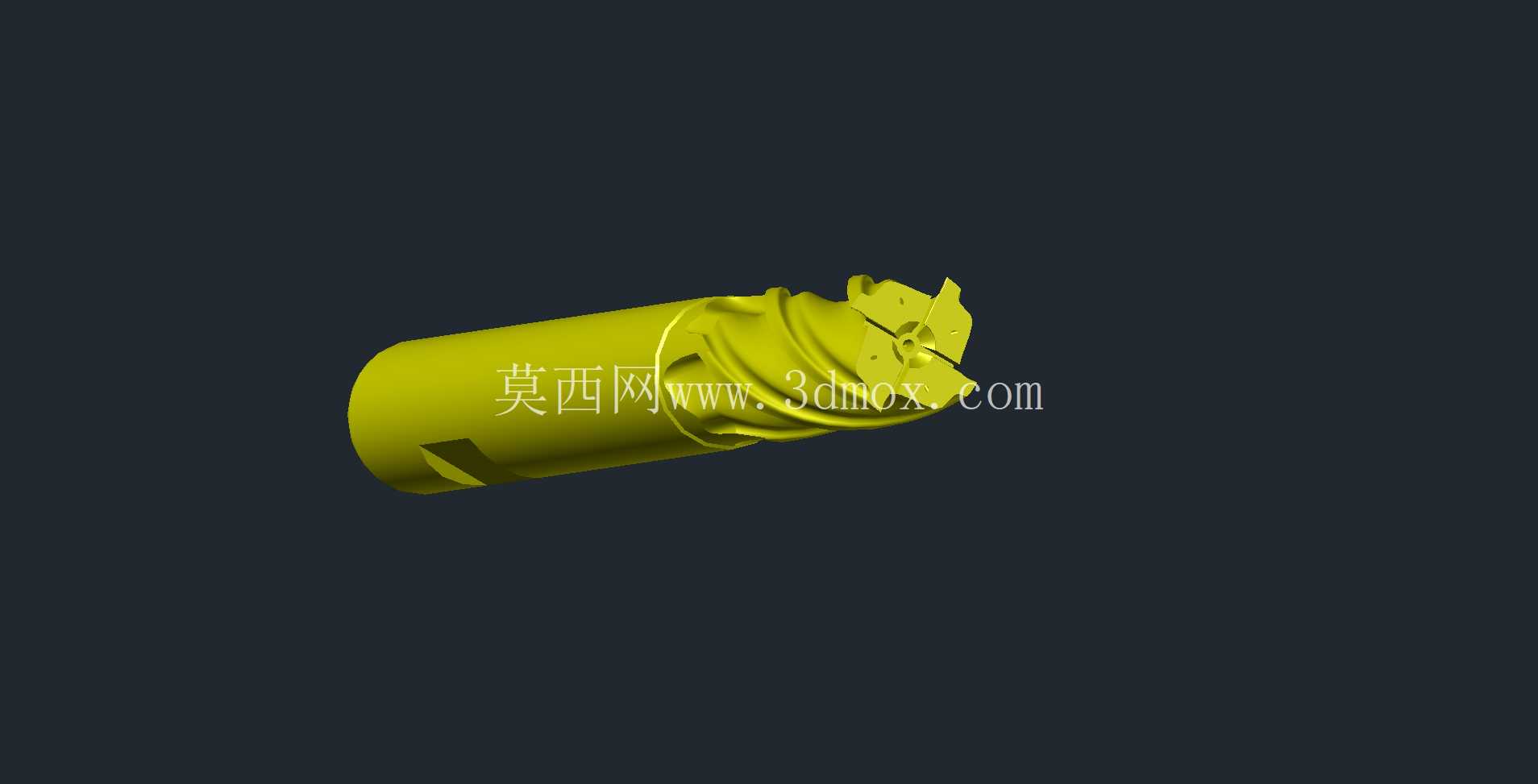

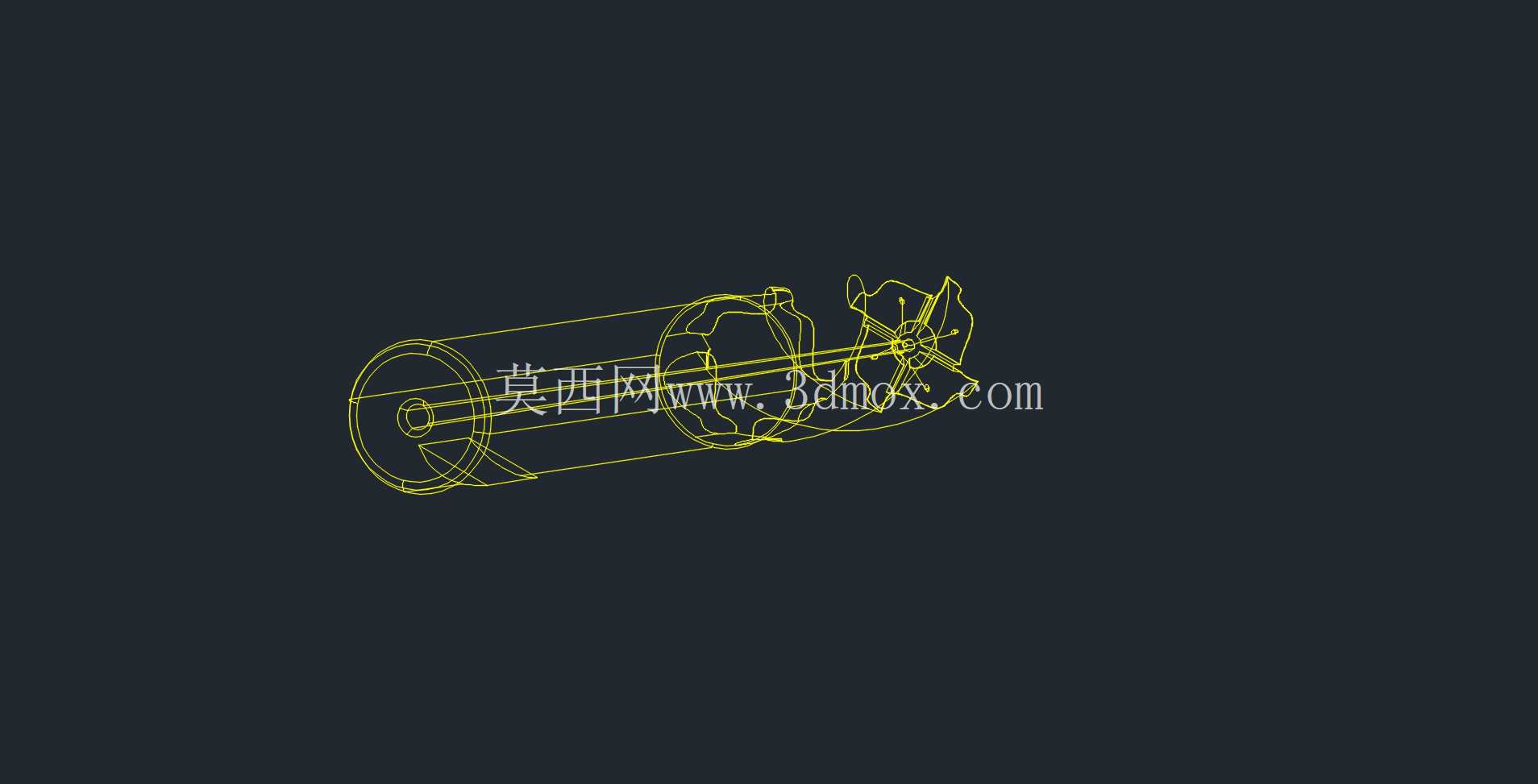

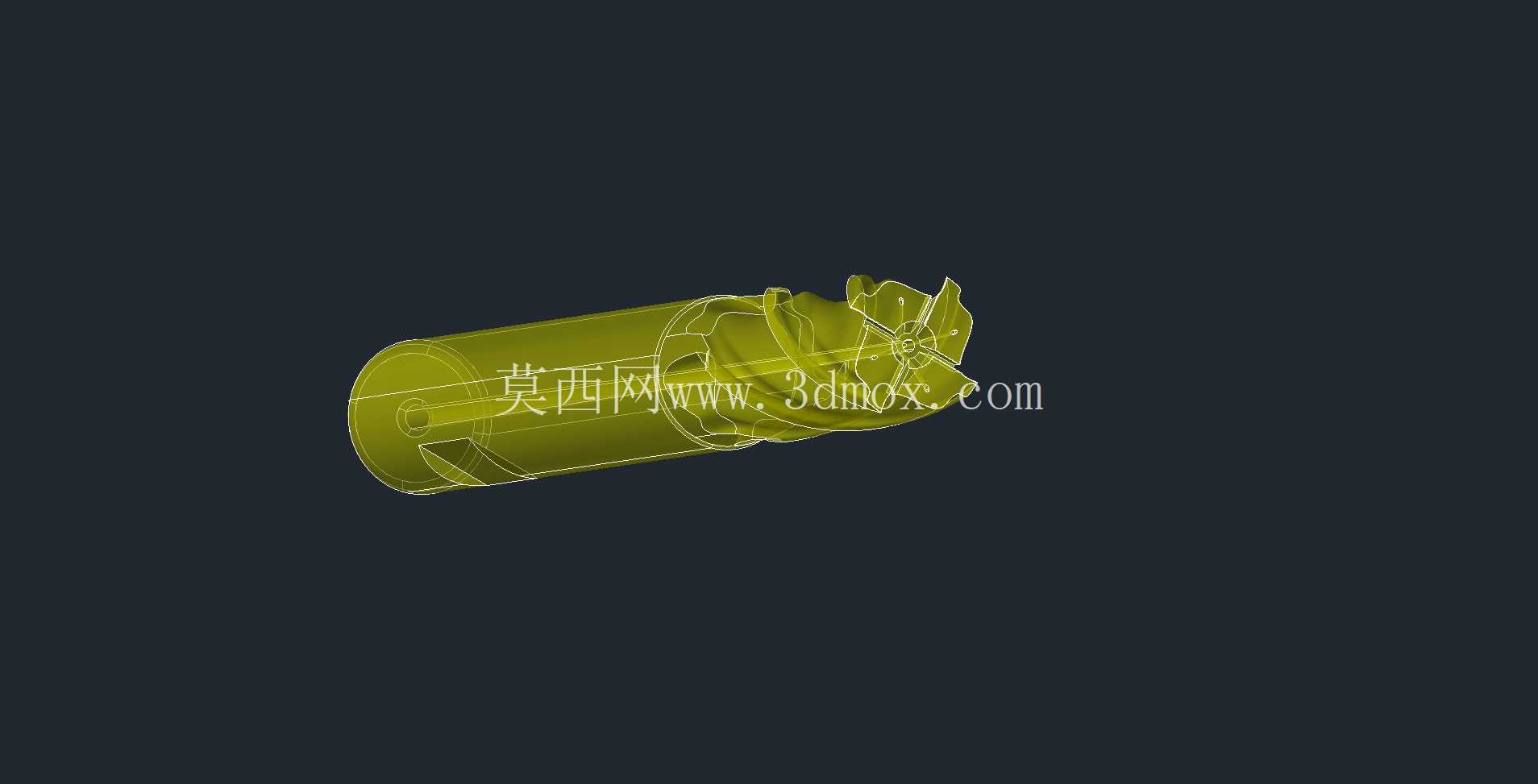

这款螺旋刃可转位铣刀的三维结构，核心面向金属切削加工里的大余量粗铣工况，在普通立式铣床、数控加工中心的铣削工序里都能适配，主要承担钢件、铸铁件的平面开粗、侧壁铣削、型腔粗加工任务，相比整体焊接式铣刀，可转位刀片的结构能大幅降低刀具损耗后的更换成本，不需要整刀报废，仅需更换磨损的刀片即可恢复切削精度。

从结构设计逻辑来看，刀体采用整体圆柱式柄部设计，柄部直径做了统一公差匹配，适配主流的弹簧夹头刀柄、侧固式刀柄装夹，装夹时的悬伸长度可以根据加工深度灵活调整，刀体上的螺旋刀片槽沿轴向呈螺旋线排布，这种排布方式能让切削过程中每个刀片的切入切出更平稳，减少断续切削带来的冲击振动，避免加工时出现让刀、振纹问题，尤其适合长悬伸加工的工况。刀片槽的定位面做了贴合限位设计，每个刀片安装后都能保证切削刃的径向跳动、轴向跳动控制在合理公差范围内，不需要每次换刀后重新对刀找正，能缩短换刀辅助时间。

刀体头部的排屑槽沿螺旋方向延伸，槽型的圆弧过渡做了优化，切削过程中产生的带状切屑能顺着螺旋槽顺利排出，不会在切削区域堆积造成二次切削、刮伤已加工表面，也能避免切屑缠绕刀体影响加工稳定性。刀片采用螺钉压紧的固定方式，压紧螺钉的沉孔深度做了精准控制，既保证螺钉压紧后不会突出刀片表面干涉切削，也能保证足够的压紧力，承受大进给切削时的切削力冲击，不会出现刀片移位、飞脱的风险。

从安装边界来看，刀体柄部的公差采用h6级精度，和标准刀柄的内孔配合间隙控制在合理范围，装夹后整体的同轴度能满足高速铣削的动平衡要求，刀体的总长设计兼顾了常规加工深度需求，不需要额外接长杆就能完成多数模具钢、结构件的粗铣加工，刀片的安装角度做了正负前角匹配，既保证切削刃足够锋利降低切削阻力，也兼顾了刀片的抗冲击强度，在断续切削、带黑皮的铸件粗加工场景下，不容易出现崩刃问题。

在实际应用场景里，这类铣刀常被用于模具制造行业的模架开粗、铸件飞边铣削、钢结构件的焊前坡口加工，相比普通直刃铣刀，螺旋排布的刀片能实现渐进式切削，每齿进给量可以提升30%左右，加工效率更高，同时切削力沿轴向分散，对机床主轴的冲击更小，能延长主轴轴承的使用寿命。刀体本身采用合金钢材料做调质处理，表面做了硬化涂层，在频繁换刀片的使用场景下，刀片槽的定位面不容易出现磨损变形，能长期保证刀片的定位精度，延长刀体的整体使用寿命。

设计过程中对每个刀片的切削轨迹做了干涉校验，保证相邻刀片的切削区域衔接顺畅，不会出现切削盲区，也不会出现刀片之间的互相干涉，在大切深、大进给的切削参数下，每个刀片承担的切削负荷均匀，不会出现单个刀片负荷过大提前磨损的问题。刀体尾部的装夹定位面做了防滑处理，配合侧固式刀柄使用时，能传递更大的扭矩，避免大切削量下刀体在刀柄内打滑，造成加工尺寸超差甚至刀具损坏。冷却液通道的预留位置也做了优化，切削时冷却液可以直接喷射到切削刃区域，快速带走切削热量，降低刀片的切削温度，延长刀片的耐用度，同时高压冷却液也能辅助冲排切屑，进一步提升排屑顺畅度。
