多板卡扣式工具挂载固定支架

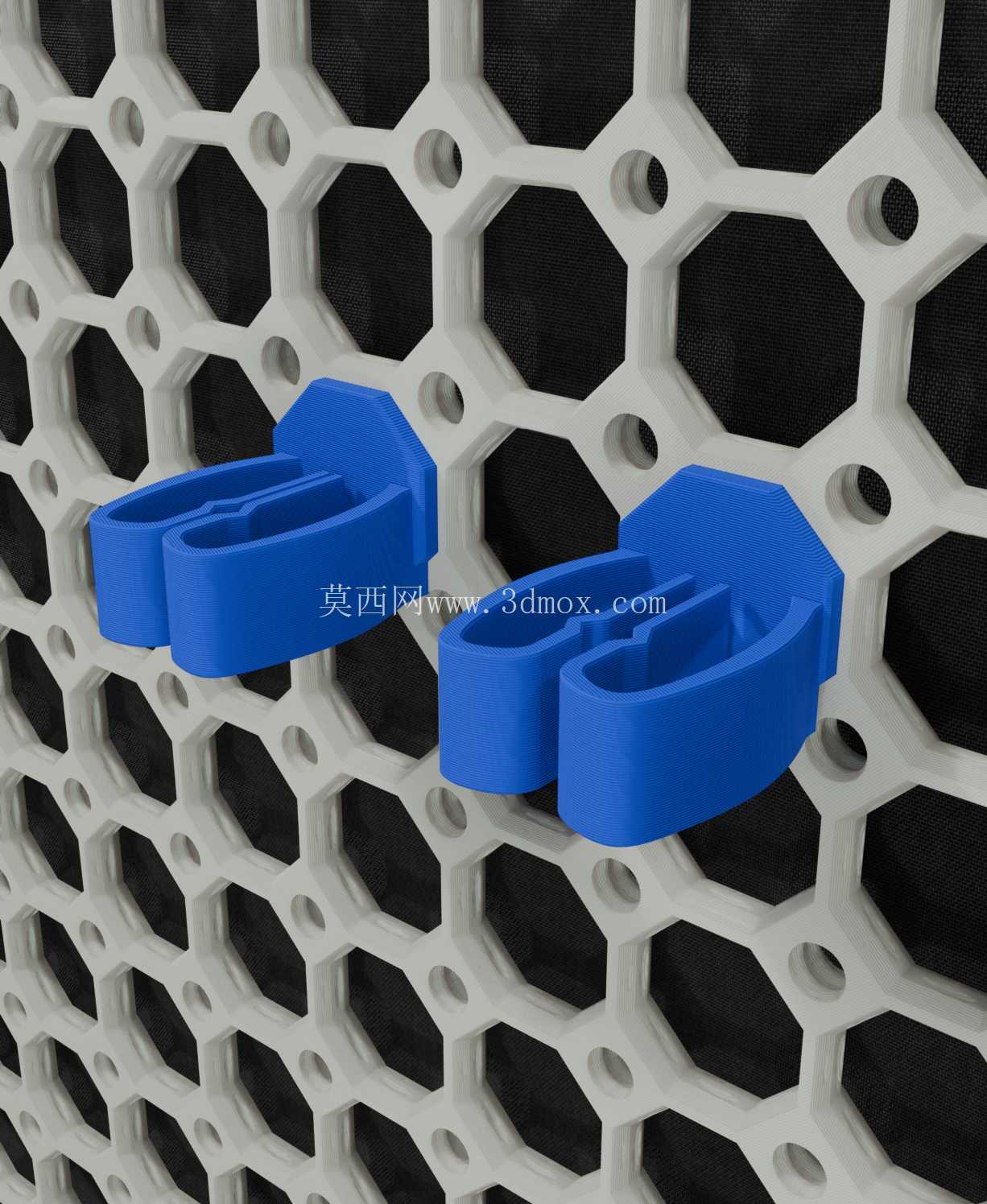

在车间工位、家用维修工作台、创客空间的工具收纳场景中，传统的工具架多采用推入式卡扣或者螺丝固定的挂载结构，长期使用后容易出现卡扣松脱、工具滑落、安装位适配性差的问题，尤其是在多孔洞洞板、蜂窝式工具挂板的适配场景中，不同孔径、不同板厚的挂板往往需要匹配不同规格的固定件，给工具收纳的标准化布置带来不少麻烦。这款卡扣锁具架的设计，正是针对这类实际使用痛点做的结构优化，区别于常规推入式卡扣的单向受力结构，它采用定向卡扣的锁止逻辑，安装时不需要从挂板边缘穿入，直接对准挂板的六边形孔洞按压到位即可完成锁止，卡扣的卡舌会自动贴合挂板背面形成反向限位，即使挂载重量较大的手动工具，也不会出现卡扣从孔洞中脱出的情况。

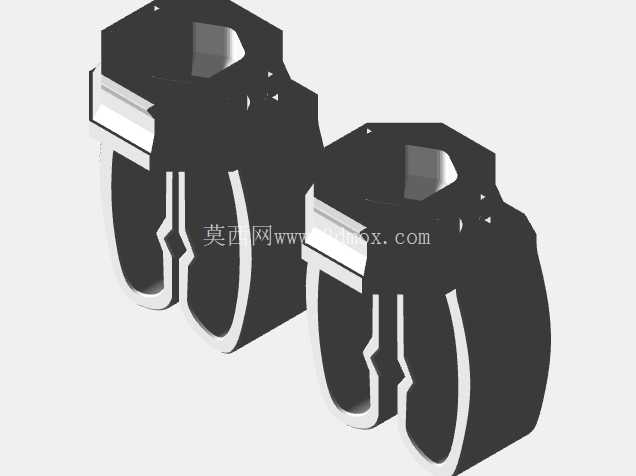

从功能特性来看，这款卡扣支架专门适配Multiboard系列的蜂窝挂板系统，卡扣的卡合尺寸覆盖了2.75毫米到4.4毫米的板厚范围，安装时不需要额外的螺丝、绑带等辅助固定件，徒手即可完成拆装，调整工具挂载位置时只需要按压卡扣背面的解锁舌片，就能将整个支架从挂板上取下，不会在挂板表面留下划痕或者安装残留。支架的挂载槽采用U型开口设计，槽体内侧做了微小的倒扣纹理，能够卡合直径匹配的螺丝刀手柄、内六角扳手组、小型锉刀等长柄工具，卡合力度经过反复调试，既不会因为卡接过紧导致工具取放困难，也不会因为卡接力不足出现工具自然滑落的问题，即使挂板安装在移动工具车、立式工位架上，随设备移动产生小幅振动，挂载的工具也能保持稳定的固定状态。

设计思路上，这款结构没有采用一体化的大尺寸工具架方案，而是做了分体式的模块化卡扣单元，用户可以根据自己的工具数量、挂板的可用空间，自由组合卡扣的安装数量和排布间距，比如收纳螺丝刀时可以按照手柄直径的不同，调整相邻卡扣的间距，避免工具手柄之间互相干涉；收纳小型内六角扳手、批头接杆这类细长工具时，可以将卡扣密集排布，充分利用挂板的孔洞空间。卡扣的外形做了圆弧过渡处理，没有尖锐的棱角，日常取放工具时不会刮伤手部或者工具的表面涂层，卡扣的受力部位做了加厚处理，长期反复拆装也不会出现塑料疲劳断裂的问题。

从安装边界来看，单个卡扣的横向占用宽度不超过两个蜂窝孔洞的间距，纵向安装深度贴合挂板表面，不会突出过多占用工作台的操作空间，卡扣的挂载槽中心与挂板表面的距离经过测算，能够容纳最大直径符合常规手动工具手柄尺寸的工具挂载，不会因为距离挂板过近导致工具手柄与挂板发生摩擦。针对不同的使用场景，这款卡扣还可以搭配同系列的其他支架组件使用，比如在卡扣上方加装小型零件盒挂载位，或者搭配专门的钳子、剪刀挂载卡扣，形成整套的工具收纳解决方案，相比传统的磁吸式工具架、螺丝固定式工具挂架，这种卡扣式方案的适配灵活性更高，不需要对原有挂板做任何打孔、粘贴改造，就能快速完成工具收纳系统的搭建，尤其适合经常需要调整工位布局、工具配置的维修车间、创客实验室以及家用DIY工作台使用，能够有效提升工具取放的效率，减少工具丢失、杂乱摆放带来的时间浪费。在实际的结构验证过程中，这款卡扣的锁止结构经过了上千次的插拔测试，卡舌的弹性保持率能够满足长期使用的需求，不会因为反复拆装出现锁止力度下降的问题，卡扣的受力方向沿着挂板的孔洞法线方向，挂载工具时的重力会转化为卡扣与挂板之间的正压力，挂载越重，卡扣的锁止力度反而越强，从结构原理上避免了重载脱落的风险。
