工业设备用L型双孔定位安装支座结构

在自动化生产线、小型工装夹具、非标检测设备的搭建过程中，这类L型安装支座是出现频率极高的基础连接件，很多时候设备的装配精度、长期运行稳定性，恰恰是由这些看似不起眼的支撑固定件决定的。不同于标准型材拼接的支架，这款一体成型的支座没有拼接缝隙带来的累积误差，整体刚性表现更优，在需要承受侧向载荷、频繁启停振动的工位上，能有效避免连接松动、定位偏移的问题。

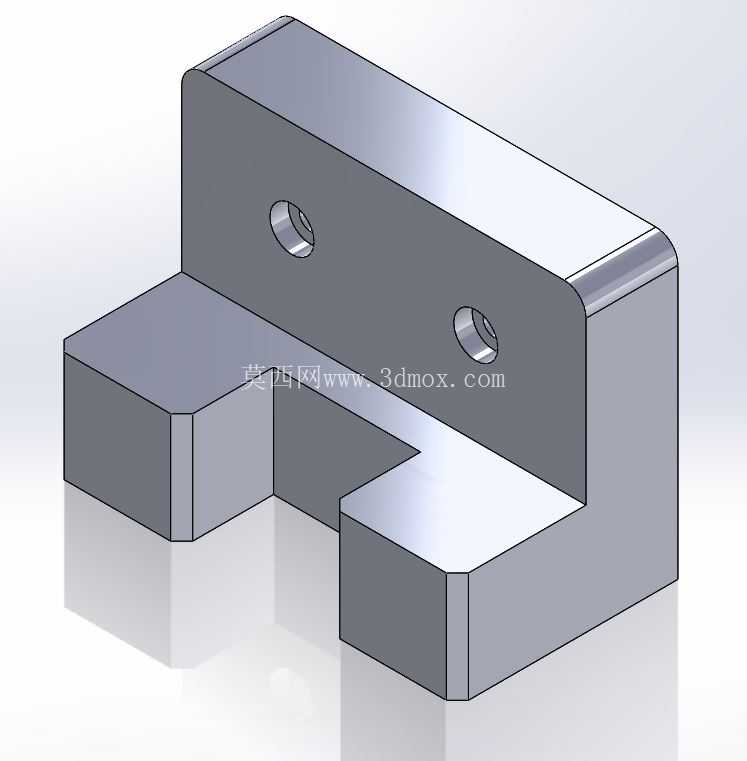

从结构设计逻辑来看，这款支座采用直角L型的主体构型，竖直立板上设置了两个同轴度经过严格管控的安装通孔，孔口做了倒角处理，既可以在穿装螺栓时起到导向作用，避免螺栓螺纹与孔壁发生刮蹭损伤，也能去除机加工产生的锐边毛刺，防止装配过程中划伤操作人员。水平方向的两个凸台形成了中间的避让槽，这个槽位并非随意设计，一方面可以在安装时避开设备基座上的凸起焊点、走线凸台或者相邻零件的干涉部位，减少装配时的现场修配工作量；另一方面，槽位的存在让支座与安装面的接触从整面接触变成两个对称的平面接触，能有效规避安装面平面度不足带来的支座翘曲问题，保证竖直立板的垂直度始终处于公差允许范围内。

实际应用场景中，这类支座常被用来安装小型光电传感器、行程限位开关、气动管路的固定座、或者小型滑轨的端部挡块，两个安装孔的孔距经过标准化设计，能匹配市面上多数常规小型工业元件的安装孔位，不需要额外制作转接板。设计时特意将竖直板的顶部棱边做了圆角处理，除了降低锐边带来的安全隐患外，也能在元件安装对位时，避免零件棱角与支座发生磕碰损伤外观或配合面。水平安装面的厚度经过载荷校核，在承受5kg以内的侧向静载荷时，形变量可以控制在0.02mm以内，完全满足普通工业工位的定位精度要求。

从安装边界来看，这款支座的整体外轮廓尺寸紧凑，不会占用过多的设备安装空间，底部两个凸台的接触面积经过优化，既保证了支撑稳定性，又不会因为接触面积过大导致安装面的杂质、铁屑垫在接触面下方影响安装精度。装配时可以先通过支座的直角边靠住设备基座的定位基准边，完成初步定位后再穿装螺栓紧固，不需要复杂的找正过程，能大幅缩短现场装配的调试时间。在一些需要频繁调整元件位置的测试工装上，这种一体结构的支座比组合式型材支架的重复定位精度更高，多次拆装后也不会出现连接间隙变大的问题。

细节设计上，支座的所有外露棱边都做了小尺寸的倒角处理，没有尖锐的加工毛刺，表面经过喷砂氧化处理，既提升了防锈能力，也避免了普通喷漆层在长期使用中脱落污染设备洁净度的问题。两个安装孔的内径公差按照H7级精度加工，与常用的圆柱定位销、内六角螺栓的配合间隙控制在合理范围，既不会因为间隙过大导致安装后元件晃动，也不会因为间隙过小造成装配困难。中间的避让槽深度也经过考量，能够容纳直径6mm以内的走线或者小型气路接头穿过，让设备的布线布管更加规整，避免管线被支座挤压破损。

在长期运行的工况下，这种一体铣削成型的支座不存在焊接部位应力释放导致的变形问题，也没有螺纹连接松动带来的姿态偏移，对于需要保持长期定位精度的工位来说，能大幅减少后期的维护校准频次。很多一线装配人员在搭建非标设备时，更愿意选用这类成熟的标准安装支座，而不是临时设计加工自制件，核心原因就是这类支座的结构经过了大量实际工况的验证，不需要反复校核强度、调整安装尺寸，能有效缩短设备的整体开发周期，降低设计环节的隐性成本。
