在压铸及重力铸造生产线的模具开合模动作链路里,这类燕尾导向止挡结构是保障动模抽芯、滑块往复动作精度的核心承载部件,日常生产中主要承担两个核心作用:一是为模具侧抽芯滑块提供高刚性的直线导向基准,二是在滑块行程终点提供硬限位止挡,避免抽芯或合模过程中滑块过位窜动,导致铸件飞边、型芯错位甚至模具磕碰损伤。

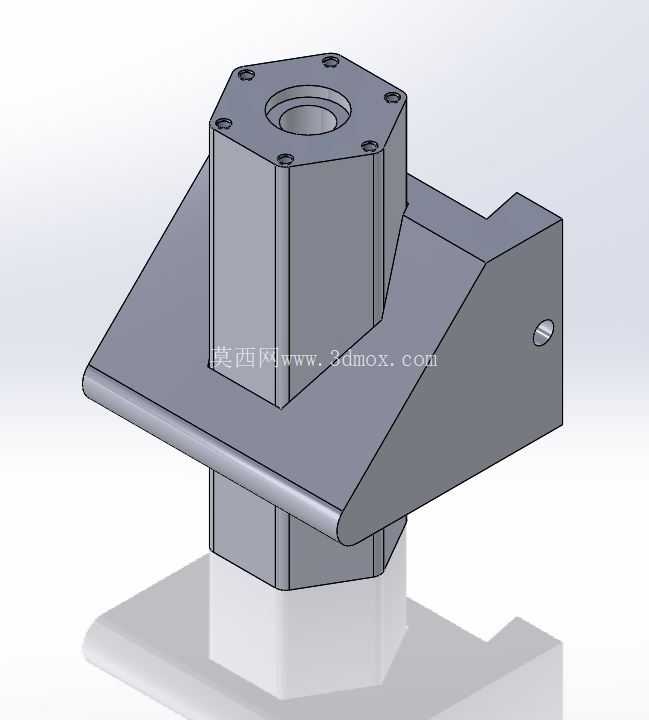

从结构设计逻辑来看,该部件采用六方柱式主体作为安装基座,基座顶部设置带均布螺栓孔的法兰安装面,可通过内六角螺栓直接锁紧在模具模板的对应安装位,安装面中心的通孔用于穿过定位销或者驱动杆,避免驱动部件与基座产生运动干涉。基座下部延伸出的燕尾导向面采用对称斜度设计,导向面的斜度匹配常规模具滑块的燕尾槽公差,配合面的粗糙度要求控制在Ra1.6以内,保证滑块滑动过程中无卡滞、无旷量,同时燕尾结构自带的侧向防脱特性,可承受滑块开合模过程中产生的侧向倾覆力矩,避免长期往复动作后导向面出现单侧磨损导致的精度衰减。
部件侧部延伸出的L型止挡臂是实现行程限位的核心结构,止挡臂的水平端面与滑块的行程终点硬接触,接触面做了局部淬火硬化处理,硬度达到HRC45-50,可承受滑块高速到位时的刚性冲击,避免长期撞击后出现接触面塌陷、限位位置偏移的问题。止挡臂侧面设置的紧定螺钉孔,用于安装微调螺钉,可在模具装配调试阶段对滑块的终点位置进行微米级微调,补偿零件加工误差带来的行程偏差,保证抽芯位置与铸件脱模要求完全匹配。
从安装边界来看,该部件的主体安装法兰采用正六边形布局,六个螺栓孔均匀分布在法兰端面,安装时不需要额外调整周向角度,只要对准模板上的对应螺纹孔即可完成锁紧,对装配工人的操作要求更低,也能缩短模具的装配调试周期。导向段的有效导向长度覆盖滑块全行程的1.2倍,保证滑块在整个运动过程中与导向面的接触长度不低于导向段总长度的三分之二,避免滑块运动到行程端点时出现导向啮合长度不足导致的翘头问题。止挡臂的伸出长度根据常用中小型压铸模具的滑块行程设计,可覆盖100-150mm行程范围内的滑块限位需求,不需要额外加装垫片调整止挡距离。
在实际生产场景中,这类燕尾止挡导向件相比普通平导轨加单独限位块的组合结构,集成度更高,占用模具安装空间更小,不需要在模板上分别加工导轨安装位和限位块安装位,可减少模板上的加工工序,降低模具制造成本。同时一体化的结构设计避免了分体式装配带来的累积误差,导向基准与限位基准的位置度公差可控制在0.02mm以内,能满足高精度压铸件的模具精度要求。日常维护时,只需要定期在燕尾导向面涂抹高温润滑脂,检查止挡面的磨损情况以及紧定螺钉的锁紧状态即可,不需要复杂的拆解维护,适配铸造车间高温、多粉尘的生产环境,长期运行的稳定性优于分体式导向限位结构。针对不同规格的模具,该结构可通过等比例缩放调整尺寸,适配不同吨位的压铸机、重力铸造机模具使用,结构通用性较强。
