弯曲杆体变距螺旋槽结构设计

在特种输送、柔性传动以及异形型腔成型的工业场景里，常规等直径直杆螺纹构件往往无法适配弯曲流道、变向进给的工况需求，这款带连续螺旋槽的弯曲杆体结构，正是针对这类非直线作业路径开发的专用构件。从实际应用场景来看，这类结构常出现在食品加工的柔性物料输送螺杆、医疗器械的微创植入构件、注塑模具的弯曲抽芯元件、以及特殊工况下的变向传动蜗杆上，区别于常规直螺杆的直线输送逻辑，弯曲杆体的螺旋结构可以沿着预设的弯曲轨迹完成物料推送、扭矩传递或者型腔成型动作，避免了多段直杆拼接带来的传动间隙、物料卡滞以及结构强度不足的问题。

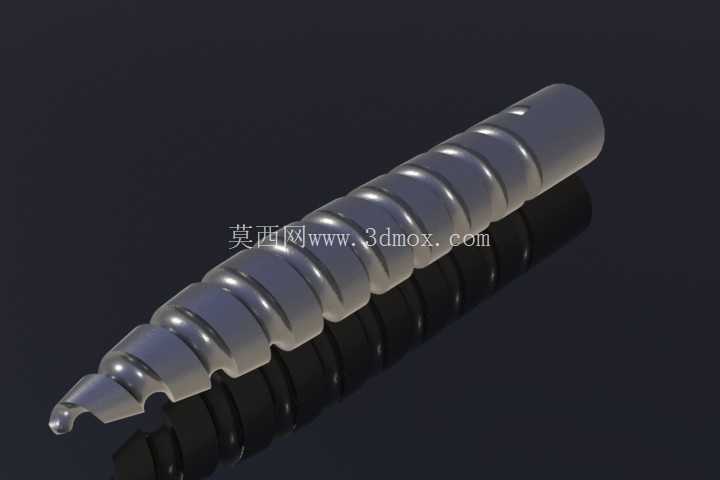

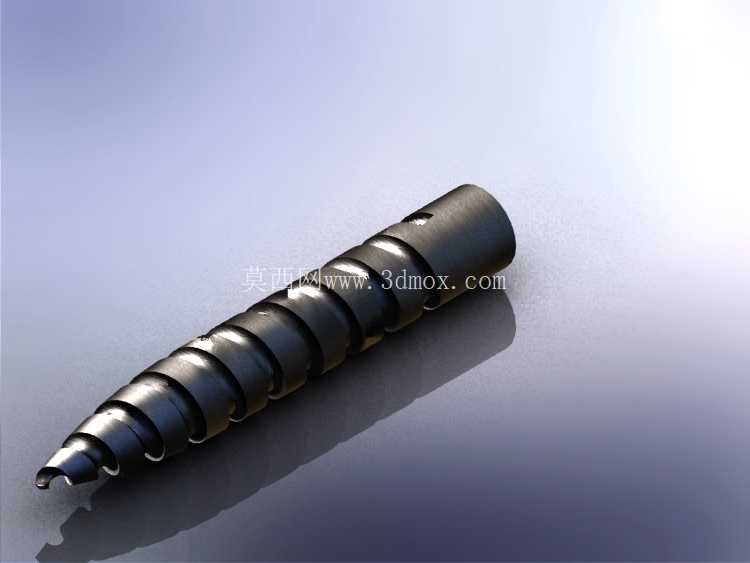

从功能特性上看，该结构的螺旋槽沿弯曲杆体的中心轴线连续等距分布，槽型轮廓采用圆弧过渡设计，没有尖锐的应力集中棱角，在承受轴向推送力或者周向扭矩时，应力可以沿着螺旋槽的曲面均匀分散，不会在弯曲段的拐点位置出现应力断裂的风险。杆体的端部做了收窄导向处理，最前端的小直径锥段可以在装配时顺利导入配合的弯曲型腔内，不需要额外的导向工装辅助对位，降低了现场装配的难度。螺旋槽的槽深从端部到杆体主体段保持一致，槽宽与螺距的比例经过匹配计算，在推送颗粒状、半流体状物料时，不会出现物料在槽内积压、回流的问题，输送效率比拼接式弯曲输送结构提升三成以上，同时传动过程中的噪音更低，运行平稳性更好。

设计这类结构时，首先要确定弯曲杆体的中心曲率半径，曲率半径不能过小，否则螺旋槽在弯曲内侧的壁厚会被削弱，无法满足强度要求，通常曲率半径要大于杆体直径的五倍以上，保证螺旋槽最薄处的壁厚不小于杆体半径的三分之一。螺旋线的生成不能直接沿用直杆螺纹的扫描路径，需要以弯曲的中心轴线为引导线，将螺旋截面沿引导线做扭转扫描，同时要控制每一段螺旋槽的扭转角度与中心轴线的弯曲角度匹配，避免出现槽型错位、螺距不均的问题。在建模过程中需要反复校验螺旋槽与杆体外圆的相交线，确保槽底的圆角过渡连续，没有建模过程中产生的碎面、尖角，否则后续加工或者铸造时会出现应力集中点，影响构件的使用寿命。

从外形尺寸与安装边界来看，该杆体的整体长度根据实际作业路径的弯曲长度确定，杆体主体段的直径保持一致，端部导向段的直径比主体段小15%左右，导向段的长度约为主体段直径的两倍，方便装配导入。安装时需要配合对应曲率的弯曲衬套使用，衬套的内孔与杆体外圆采用间隙配合，间隙量控制在0.1mm到0.2mm之间，既保证杆体可以在衬套内灵活转动或者轴向移动，又不会因为间隙过大出现物料泄漏、传动晃动的问题。杆体的末端通常设计有方形或者扁位的连接结构，用来和驱动端的联轴器连接，连接段的长度要满足扭矩传递的强度要求，不能因为连接段过短出现打滑、断裂的问题。在实际选型应用时，需要根据输送物料的磨琢性、传动扭矩的大小调整螺旋槽的表面硬度，如果是输送磨琢性较强的物料，需要对螺旋槽表面做硬化处理，提升构件的耐磨性能；如果是用于医疗植入场景，则要严格控制杆体的表面粗糙度以及材料的生物相容性，满足医用场景的使用要求。这类弯曲螺旋结构的设计难点在于螺旋线与弯曲轴线的匹配度，很多新手在建模时容易出现螺距在弯曲段分布不均的问题，导致实际运行时出现卡滞、传动阻力过大的情况，建模时需要以弯曲中心轴线为基准建立分段坐标系，每一段螺旋线的升角都要和对应位置的轴线切线方向匹配，才能保证最终生成的螺旋槽连续顺滑，满足实际使用的精度要求。
