SI发动机用汽化器本体结构设计

　　在小型通用SI发动机的燃油供给系统中，汽化器本体是承载所有计量、油道、气道组件的核心基座，其结构合理性直接决定发动机不同工况下的空燃比控制精度，进而影响动力输出稳定性、燃油经济性与排放表现。这类汽化器多用于排量50-250cc的小型通用动力场景，覆盖园林机械、小型发电机组、摩托动力、农用植保小型机具等终端设备，常年在高振动、宽温域、多粉尘的户外工况下运行，对本体的结构刚度、密封可靠性、安装适配性都有明确的工程要求。

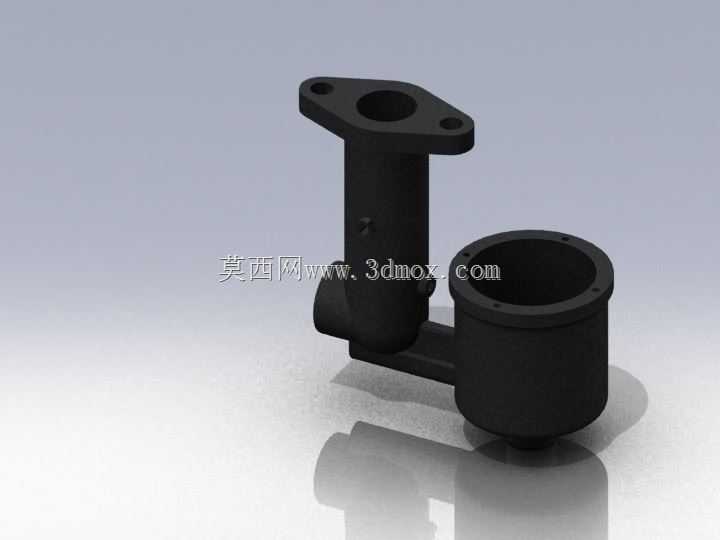

　　从结构布局来看，该本体采用一体化铸造成型思路，将安装法兰、进气立管、混合腔壳体、连接筋板整合为单一整体构件，减少了分体装配带来的密封面数量，从根源上降低了漏气、渗油的故障概率。上部的安装法兰设置两个对称的螺栓过孔，法兰面加工有定位止口，用于与发动机进气道侧的安装基座对接，安装时法兰面与基座之间需加装耐油密封垫片，两个螺栓的拧紧力矩需控制在8-12N·m区间，避免力矩过大导致法兰变形、力矩不足造成密封失效。法兰中心的通孔为进气通道入口，通道内壁做光滑过渡处理，减少进气阻力，通道侧壁预留的小孔用于安装怠速量孔或者负压取气接头，具体接口配置可根据发动机的标定需求做局部调整。

　　下部的圆筒形腔体为浮子室安装位，腔体内径根据浮子组件的外形尺寸做匹配设计，腔口端面加工有均匀分布的螺纹孔，用于固定浮子室盖，端面的平面度公差控制在0.05mm以内，保证浮子室盖安装后的密封性能，避免燃油渗漏。腔体底部设置有出油接口，用于对接主量孔座，将浮子室内稳定液位的燃油输送至喉口位置与进气混合。连接进气立管与浮子室的横向筋板并非单纯的结构加强件，其内部加工有倾斜的油道与气道，分别连通浮子室与喉口区域的主喷口、怠速喷口，油道的孔径根据发动机的额定功率、目标空燃比做精确计算，不同排量的机型仅需调整内部油道孔径与接口位置，即可快速衍生出适配不同功率段的汽化器本体，大幅降低了系列化产品的开模成本。

　　在设计过程中，首先需要匹配发动机的进气流量需求，确定喉口位置的通流截面积，再根据浮子室的容积要求确定下部圆筒腔体的尺寸，浮子室容积需保证发动机在满负荷工况下连续运行时，燃油补充速度不低于消耗速度，避免高负荷下出现供油不足导致的动力掉转。同时要考虑整机的安装边界，上部法兰的安装孔位需与发动机缸头的安装接口完全匹配，下部浮子室的外轮廓不能与发动机周边的启动器、油箱、护板等部件产生干涉，整体的重心位置需尽量靠近安装法兰面，降低发动机运行时的振动对汽化器的影响，减少浮子室液位波动带来的空燃比偏差。

　　本体的壁厚设计兼顾了铸造工艺性与结构强度要求，常规壁厚设置为3mm，在安装孔位、油道周边、筋板连接位置做局部加厚处理，避免铸造时出现缩孔、冷隔等缺陷，同时保证在螺栓拧紧力、发动机振动载荷长期作用下，本体不会出现裂纹、变形等失效问题。所有流道的转角位置都做圆角过渡，避免气流或者燃油流动时出现涡流，影响计量精度。外表面的非加工面保留铸造后的喷砂质感，加工面的粗糙度根据功能不同做区分，密封面、安装面的粗糙度控制在Ra1.6以内，流道内壁的粗糙度控制在Ra3.2以内，减少流动阻力。

　　实际装车验证阶段，需要重点考核几个维度的性能：一是不同倾斜角度下的供油稳定性，因为小型通用动力设备在使用中经常会出现倾斜工况，比如割草机在坡地作业、油锯在不同角度切割时，汽化器的倾斜角度可能达到30度以上，这时候本体的浮子室结构、油道布局需要保证燃油不会从喷口溢出，同时不会出现供油中断；二是振动耐久性，按照发动机的额定振动加速度做100小时以上的振动测试，检查本体是否出现裂纹、安装松动、密封失效等问题；三是高低温环境适应性，在-20℃到60℃的环境温度区间内，本体材料不能出现脆裂、变形，各密封面的密封性能保持稳定，油道不会因为材料热胀冷缩出现尺寸变化导致的计量偏差。

　　这类一体化结构的汽化器本体，相比早期的分体拼接式结构，装配工序减少了30%左右，密封失效概率降低超过40%，同时整体重量更轻，非常适合小型SI发动机的轻量化、低成本设计需求，在通用动力领域有着非常广泛的应用空间。在三维建模过程中，需要重点关注各油道、气道的连通性，避免出现建模时的流道堵死、壁厚不均等问题，同时要预留足够的加工余量，对需要后续机加工的密封面、安装孔、螺纹孔位置做明确的工艺标注，方便后续的铸造与机加工工序开展。
