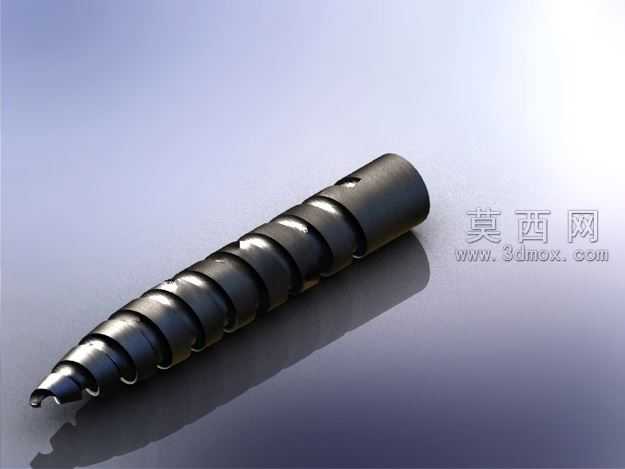

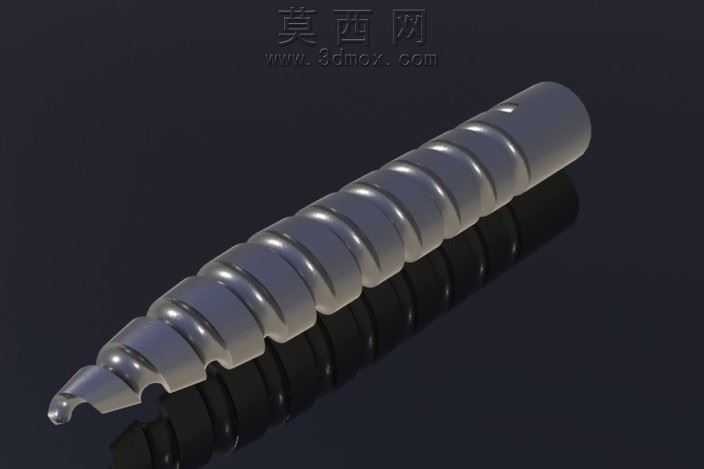

带螺旋槽的弯曲杆状结构三维建模作品

本作品为带连续螺旋凹槽的弯曲杆状结构三维建模成果，建模过程依托参数化三维设计环境完成，首先通过草绘绘制杆件的中心弯曲引导线，引导线采用平滑样条曲线拟合，保证杆身整体弯曲弧度过渡自然无突兀折角，为后续实体扫掠构建准确的路径基础。完成引导线绘制后，创建垂直于引导线起点的基准面，在基准面上绘制杆件的圆形截面轮廓，通过沿引导线扫掠命令生成基础的弯曲杆实体，确保杆身整体直径均匀一致，弯曲段的截面始终与引导线保持垂直，避免出现实体扭曲变形的问题。基础实体完成后，开始构建杆身表面的连续螺旋凹槽结构，首先在杆身表面创建贴合杆体弯曲弧度的螺旋引导路径，调整螺旋的螺距参数，让每一圈凹槽的间距均匀一致，同时匹配杆身的弯曲曲率，保证螺旋槽沿弯曲杆身连续排布，不会出现路径偏移或槽深不均的问题。之后绘制螺旋槽的截面轮廓，采用带圆角过渡的圆弧槽型截面，避免槽体边缘出现尖锐棱角，通过沿螺旋路径切除扫描的方式，在基础杆实体上切除出连续的螺旋凹槽结构，每一圈凹槽的深度、宽度保持统一，槽体边缘与杆身外表面的过渡位置添加微小圆角，优化结构的应力分布特性。建模完成后对模型进行材质与渲染设置，为模型赋予哑光金属材质，调整材质的粗糙度、金属度参数，还原金属构件的真实质感，同时搭建深色背景的渲染场景，添加多组柔和的环境光源，调整光源角度突出杆身螺旋槽的凹凸立体感，让螺旋槽的光影层次清晰呈现，完整展现结构的曲面细节。整体设计重点攻克了弯曲路径上螺旋特征的连续排布难题，通过参数化关联保证所有特征可灵活调整，既可以修改杆身的弯曲弧度，也可以调整螺旋槽的螺距、槽深、槽宽参数，适配不同的使用场景需求，模型结构完整无破面，特征逻辑清晰，可直接用于后续的结构验证、3D打印或工程参考使用。
