轴驱短往复运动转换机构装配结构

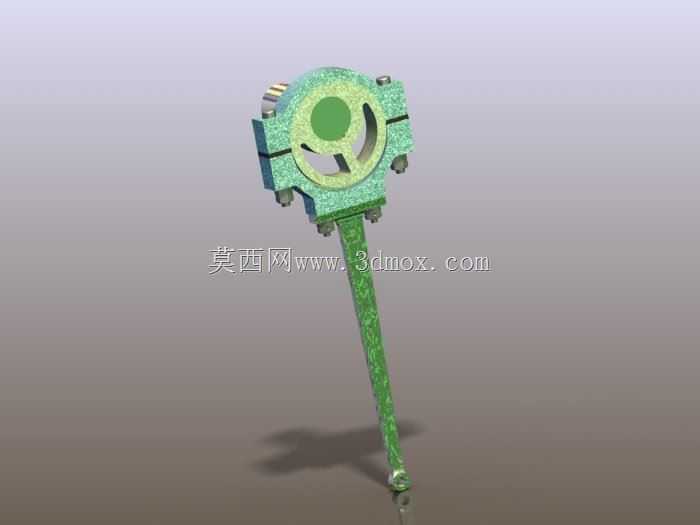

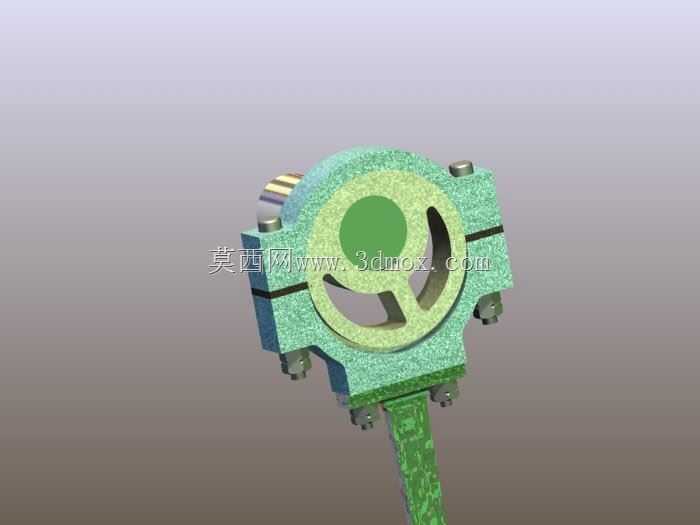

　　该装配结构核心功能是实现连续旋转运动到短行程直线往复运动的转换，这类运动转换需求广泛分布在轻工包装、纺织机械、小型送料机构、精密检测设备的工位驱动场景中，相比传统曲柄滑块结构，该组件的往复行程更短，结构集成度更高，不需要额外布置滑块导轨副，能大幅压缩驱动端的安装空间，适合在设备内部狭小腔体中完成工位的短距推送、节拍式压合、周期性拨料动作。从结构设计逻辑来看，该组件采用剖分式腔体壳体作为承载基体，上下两部分壳体通过周向布置的紧固件完成锁紧，壳体内部集成了偏心旋转副与往复输出的导向结构，不需要额外加装独立导向元件，旋转输入轴从壳体侧部伸出，可直接对接伺服电机、同步带轮或者齿轮传动的输出端，动力输入后，

　　内部偏心结构带动带导向槽的输出件沿壳体下部的导向通道做直线往复，输出端的杆状结构可直接连接执行端头，减少了中间传动环节的间隙累积。在安装边界设计上，壳体的圆形主体外径可根据输出行程需求做系列化调整，下部伸出的导向杆截面为矩形，抗扭转性能优于圆形导杆，不需要额外增加防转结构，壳体上的安装凸台预留了标准紧固件的过孔，可直接固定在设备的安装立板或者平台面上，输入轴的轴伸长度、输出杆的伸出长度都预留了调整余量，能适配不同安装距离的对接需求。实际应用中，这类短行程往复驱动组件常用来替代小型气缸完成洁净环境下的驱动动作，不存在气源压力波动导致的行程误差，也没有气动元件的排气噪音，运行节拍稳定性更高，在电子元器件的分选送料、包装线的标签压合、

　　小型工件的工位转序推送场景中，能保持长期运行的位置精度，维护时只需要定期对壳体内的运动副加注润滑脂即可，不需要频繁更换密封件或者易损配件。设计过程中，重点考量了运动副的磨损补偿结构，剖分式壳体的结合面可通过加工调整垫来补偿内部偏心轮与导向槽的配合间隙，长期运行出现磨损后不需要更换核心零件，只需要调整垫片厚度就能恢复配合精度，壳体外部的紧固件采用内六角圆柱头螺钉，沉头安装后不会突出壳体外圆，能避免和周边设备部件产生干涉，内部运动件的材质可根据负载等级选择，轻载高速场景可采用工程塑料搭配自润滑轴承，重载场景可更换为合金结构钢配合滚针轴承，适配不同的工况负载需求。从运动特性来看，该组件的往复行程由内部偏心轮的偏心距决定，

　　可通过更换不同偏心距的偏心轮快速调整输出行程，不需要改动外部壳体与安装结构，能快速适配同系列设备不同工位的行程需求，输入轴的旋转角度与输出杆的往复位置呈固定对应关系，可通过控制输入轴的转角精准控制输出端的停留位置，适合需要多点位停留的节拍式工位驱动，相比槽轮、凸轮等间歇运动机构，该结构的加工难度更低，普通铣削、钻削设备就能完成大部分零件的加工，不需要定制复杂的成型刀具，制造成本更可控，适合中小批量的设备配套使用。
