多向调节锁紧式圆柱定位工装结构

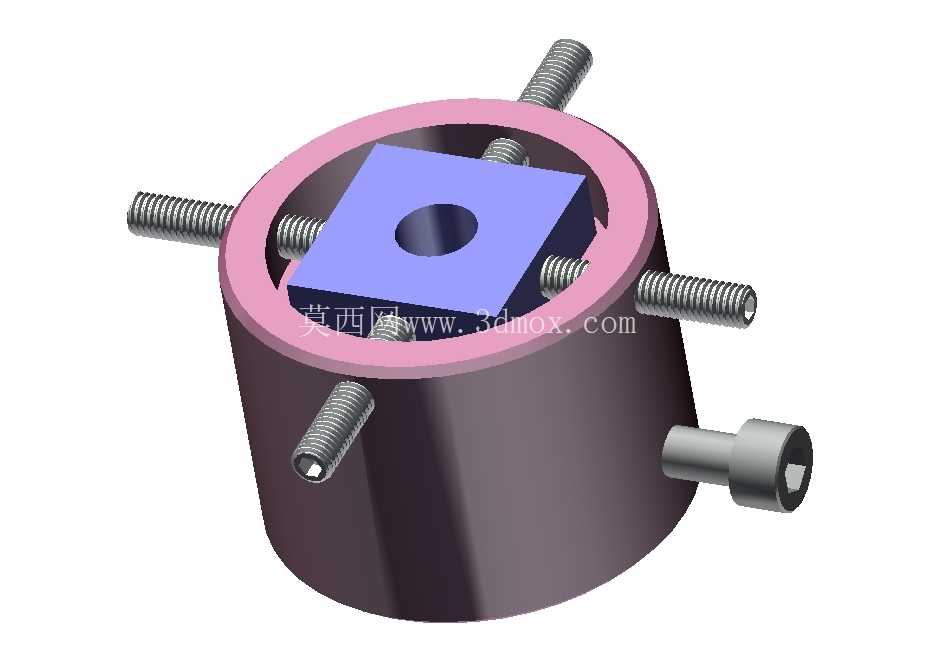

　　在中小规格铸件的浇注后精整、机加工定位工序里，这类带多向调节螺杆的圆柱基座定位结构，是车间现场适配多规格方形待加工件的常用工装，不少铸造车间的清整工位、小件机加工工位都会配置同原理的定位装置，用来解决不同尺寸方形坯件装夹找正耗时久的问题。从结构组成来看，整套装置以厚壁圆柱筒体作为承载基座，筒体上端面加工有一圈环形凸台作为定位基准面，凸台沿圆周方向均匀开设六个径向螺纹通孔，每个通孔内配套全螺纹调节螺杆，螺杆外端为标准外螺纹结构，可配合六角螺母实现锁紧防松，避免装夹到位后受切削力、振动力影响出现移位。

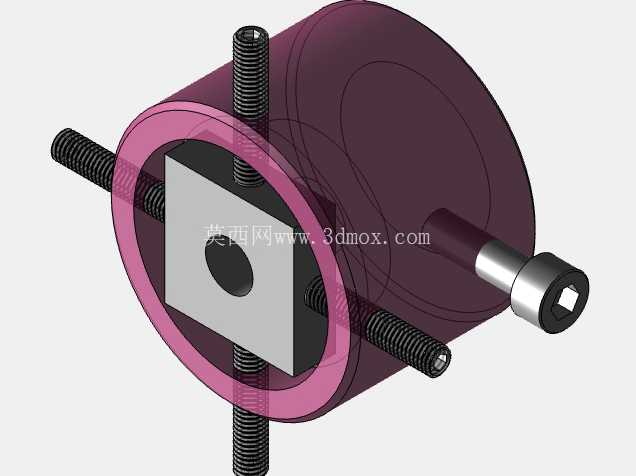

　　筒体内部的容纳腔为同轴圆柱空腔，可容纳边长在一定范围内的方形工件，本次模型中配套的方形定位块中心开有同轴通孔，既可以作为定位基准孔穿装定位销，也可以作为避让孔避开工件中心的凸起结构，适配中心带孔或带凸台的方形坯件装夹需求。筒体侧壁额外伸出的短轴带内六角沉孔结构，可作为整个工装的旋转驱动轴，配合工位上的分度盘、转轴座使用，实现工件的周向旋转调整，方便加工不同侧面的特征，不需要反复松夹重新找正。设计这类工装的时候，首先要考虑的是基座的刚性，厚壁筒体的壁厚需要满足装夹时的受力要求，避免螺杆顶紧时筒体出现形变导致定位精度丢失，筒体下端面需要加工平整，保证和工作台面贴合时的平面度误差控制在0.02mm以内，避免工装放置时出现倾斜。

　　六个调节螺杆的螺纹精度选用6g级，和筒体上的螺纹孔配合间隙控制在合理范围，既保证螺杆转动调节顺畅，又不会出现过大的旷量影响定位精度，螺杆的顶紧端面做了小平面处理，避免尖锐的螺纹端面顶伤工件表面，对于表面质量要求高的铸件，还可以在螺杆端面加装尼龙或铜质顶头，防止装夹夹伤工件表面。安装边界方面，整套工装的最大外径由筒体直径决定，安装时需要在工作台面上预留至少超出筒体外径50mm的操作空间，方便操作人员用扳手调节各个方向的螺杆，筒体底部如果需要固定在工作台上，可以在下端面加工沉头螺钉孔，用内六角螺钉直接锁紧在T型槽工作台上，也可以配合法兰盘实现快换安装。实际使用时，先将待加工的方形坯件放入筒体空腔内，初步调整位置让工件中心和筒体中心大致重合，之后依次对称拧紧各个方向的调节螺杆，注意不能单方向一次拧紧，要按照对角顺序逐步顶紧，避免工件被顶偏导致中心错位，顶紧到位后逐一拧紧螺杆上的锁紧螺母，就可以开始后续的加工作业。如果需要加工工件的不同侧面，只需要松开侧壁短轴对应的锁紧机构，转动筒体到需要的角度后重新锁紧即可，不需要松开工件本身的夹紧螺杆，大幅减少重复找正的时间。

　　这类结构除了用在铸造后的机加工定位，也可以适配焊接工位的方形管件定位、装配工位的方形组件对接定位，只需要根据待装夹工件的尺寸范围调整筒体的内径和螺杆的长度，就可以快速衍生出不同规格的同系列工装，结构简单可靠，加工制造成本低，维护也十分方便，螺杆出现磨损后只需要更换标准件即可，不需要整体报废工装，非常适合多品种小批量的生产场景使用。在三维建模过程中，需要重点保证各个螺纹孔的同轴度、螺杆和螺纹孔的配合间隙符合实际加工要求，筒体的内腔和外圆的同轴度公差需要标注清楚，避免加工后出现壁厚不均导致刚性不足的问题，上端面的环形凸台平面度也要作为关键形位公差进行管控，保证工件放置后的基准面精度。
