挖掘机履带式行走底盘结构设计

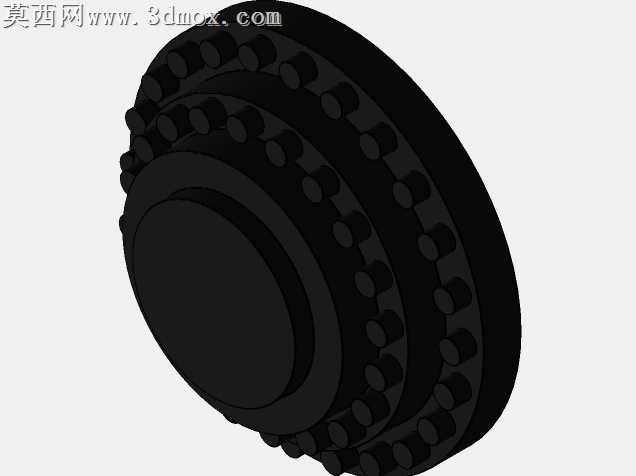

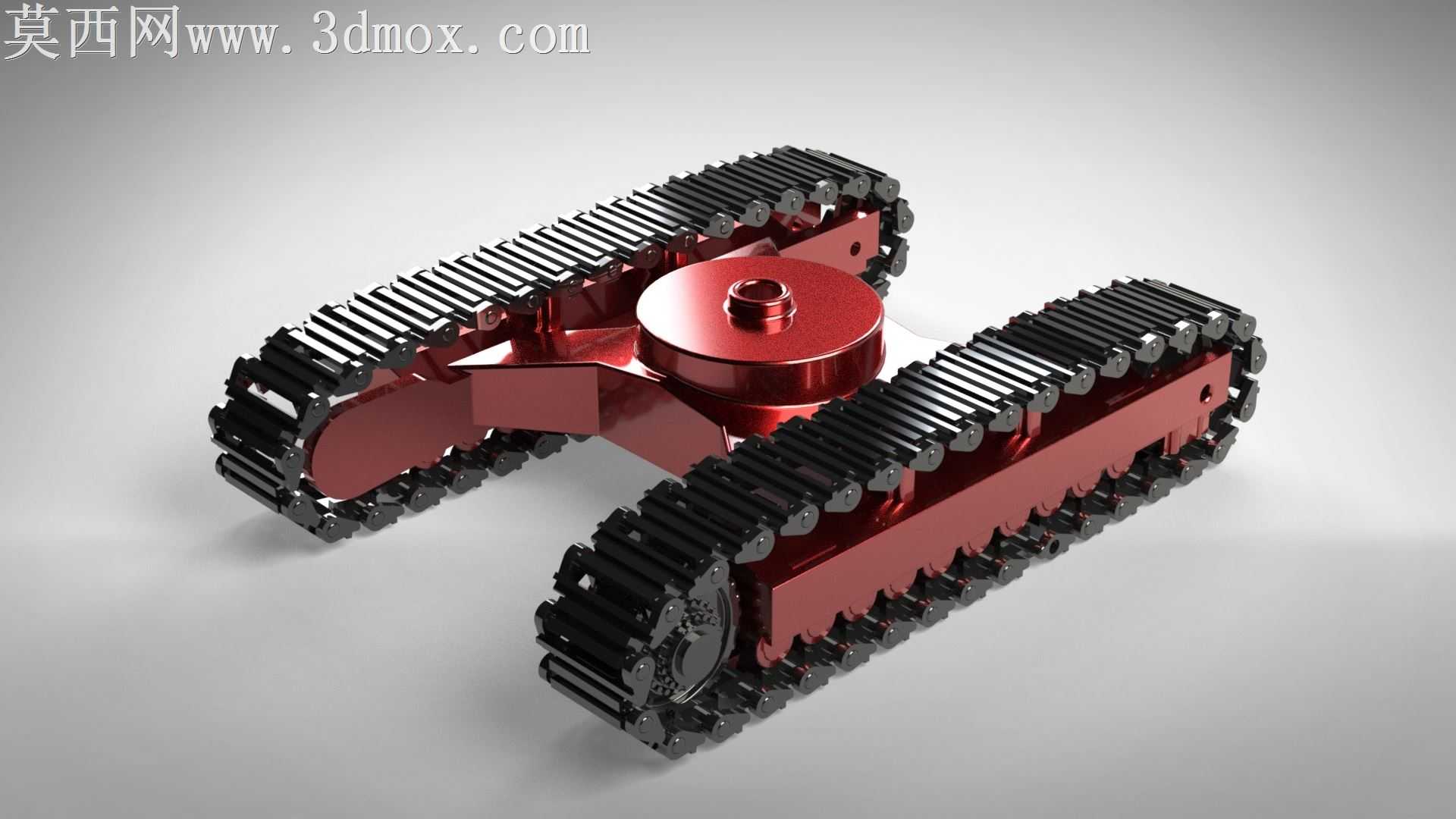

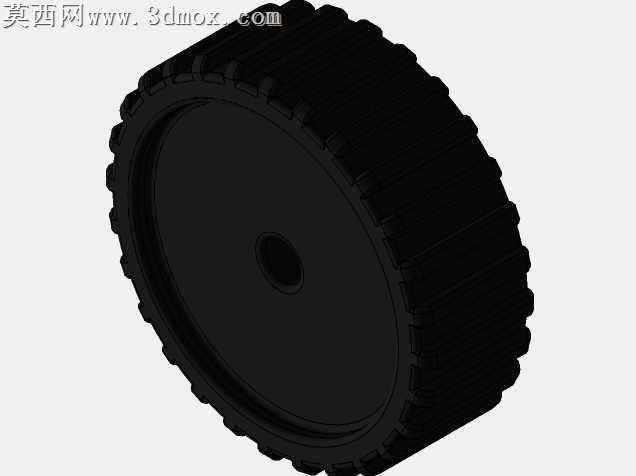

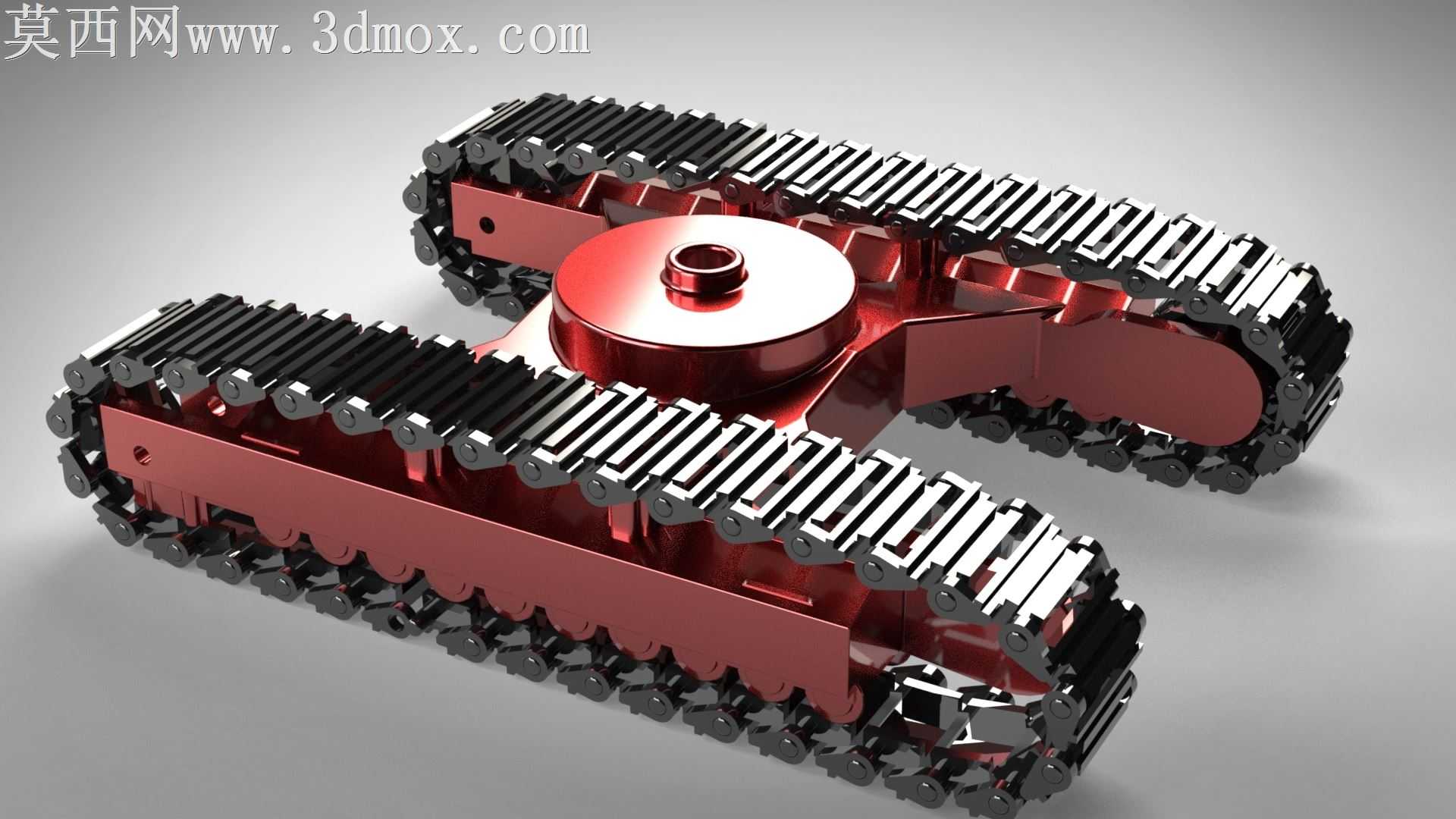

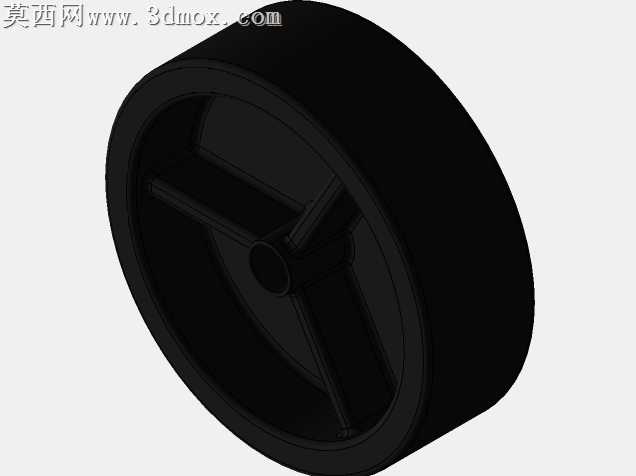

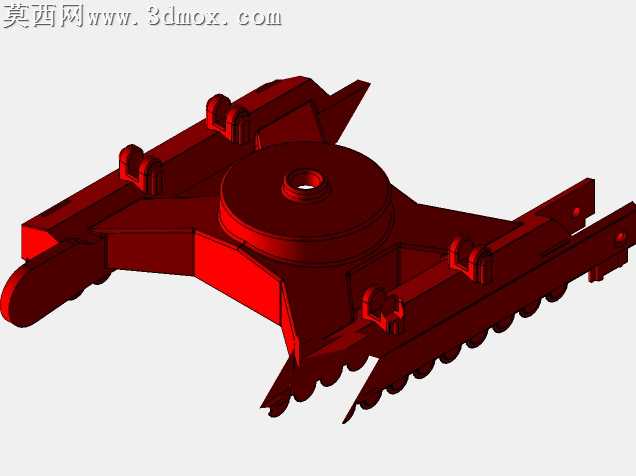

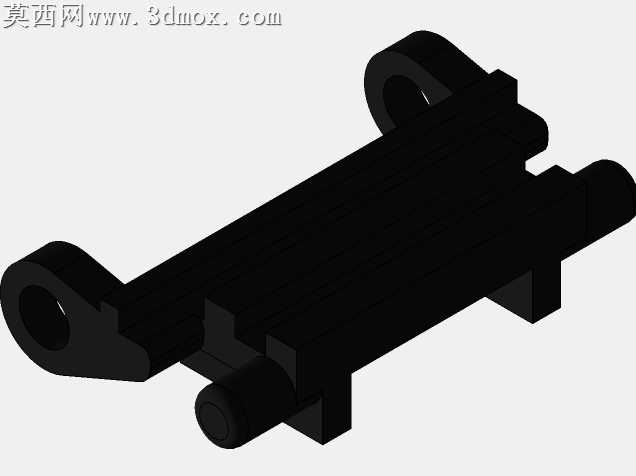

本作品为挖掘机履带式行走底盘的三维设计成果，建模阶段围绕履带行走系统的实际工况展开，首先完成整体承载架构的搭建，确定中央回转连接基座的安装定位，该基座作为上部工作装置与下部行走机构的连接核心，建模时严格匹配回转支承的安装尺寸，保证后续上部结构的装配兼容性。行走架主体采用X型箱型结构设计，建模过程中对左右纵梁与中央横梁的连接过渡做了圆角处理，避免应力集中问题，同时还原了纵梁上用于安装托链轮、支重轮、引导轮、驱动轮的安装位，每个安装孔位的位置度、孔径尺寸都参照通用挖掘机底盘的设计规范设定，保证各轮系装配后能够形成精准的履带啮合轨迹。履带部分采用模块化建模方式，先完成单个履带板、履带销的零件建模，再通过阵列装配完成整条履带的拼接，还原了履带板的防滑筋结构、销孔配合结构，同时对驱动轮的轮齿齿形做了参数化设计，保证轮齿与履带销套的啮合间隙处于合理范围，避免行走过程中出现卡滞、跳齿问题。渲染阶段采用金属材质体系，行走架与中央基座赋予红棕色金属烤漆材质，调整材质的反射粗糙度模拟漆面的半哑光质感，履带板、各轮系零件赋予深色锻钢材质，添加轻微的磨损纹理效果提升真实感，场景采用渐变灰色背景配合三点布光，主光从斜上方打亮底盘主体突出结构轮廓，辅光补亮暗部避免细节死黑，轮廓光勾勒履带边缘增强立体感。设计过程中充分考虑底盘的通过性与承载能力，合理设定履带的接地长度、轨距参数，保证整机作业时的稳定性，同时预留了行走马达、涨紧装置的安装空间，整体结构完整，各零件间的装配关系清晰，可用于挖掘机行走系统的结构展示、教学演示以及后续的工程改进参考。
