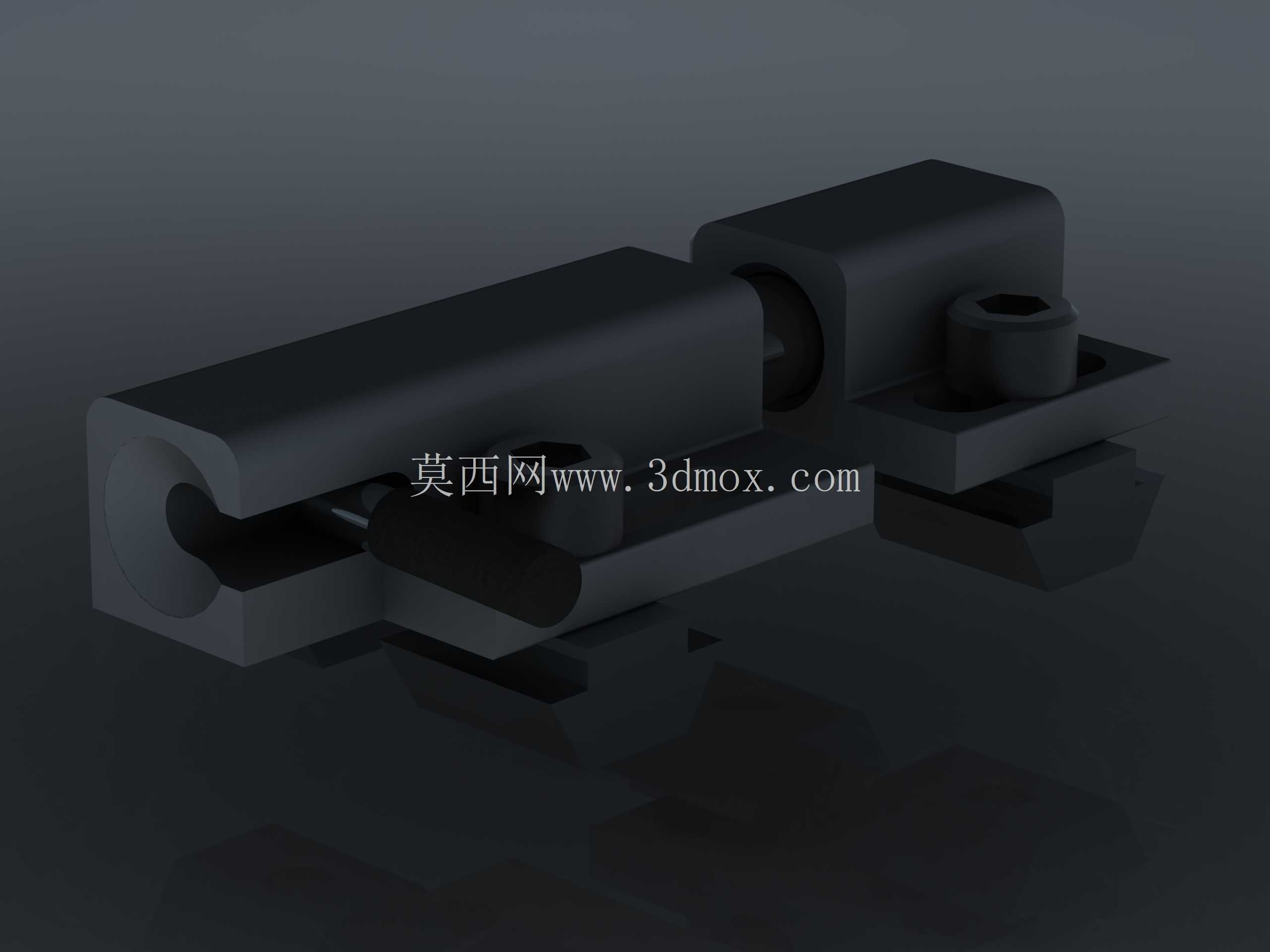

90度侧装式锁舌锁闭结构设计

日常做设备防护结构、柜体钣金设计时，经常会遇到需要垂直方向锁闭的场景，比如设备侧开检修门、小型机箱侧盖板、仓储格口侧装门这类安装位，常规的正面锁舌要么需要预留正面操作空间，要么锁闭行程不匹配90度转向的安装需求，这款侧装式90度锁舌结构刚好适配这类场景。从实际使用逻辑来看，这类锁具不需要在门板正面预留突出的操作位，锁舌的动作方向和安装面呈90度夹角，安装在门板侧边的腔体内，关闭时锁舌伸出卡入门框对应的锁孔内，实现门板和框架的刚性锁止，避免门板受振动松脱，同时侧装的结构不会占用门板正面的布局空间，对于表面需要做平整化设计的设备外壳、钣金柜体来说，能大幅提升外观的整体性。

设计这款结构的时候，首先要明确安装边界的限制，整体宽度85mm的尺寸，刚好适配常规2mm厚度钣金折弯后的侧边腔体深度，不会出现安装后突出门板表面的问题，15mm的锁舌直径，匹配工业柜体常用的锁孔开孔尺寸，不需要额外定制门框的锁位配件，能直接和现有标准五金件适配，37mm的总高度，在安装时只需要在门板侧边铣出对应深度的安装槽，不需要穿透门板整个厚度，对于有密封要求的户外柜体、防尘设备来说，能减少门板上的贯通开孔，提升整体的密封防护等级。

结构设计上，锁舌的滑动行程做了限位处理，伸出和缩回的位置都有硬限位，避免操作时锁舌脱出腔体，同时锁舌和本体的配合间隙控制在0.1mm以内，既保证滑动顺畅无卡滞，又不会因为间隙过大出现锁闭后旷量，在有振动的工业设备上使用时，不会因为长期振动出现锁舌移位、自动松脱的问题。多边形拓扑的结构外形，是在保证整体结构强度的前提下做的轻量化优化，在锁舌受力的关键位置保留足够的壁厚，非受力区域做材料去除，整体重量控制在合理范围，同时压铸成型的工艺适配性更好，不需要后续过多的机加工序就能达到装配精度要求。

实际选型应用时，要注意安装面的平面度要求，锁体安装基准面和门板侧边的贴合度需要控制在0.2mm以内，否则会出现锁舌和门框锁孔不同心，开关卡滞的问题；锁舌伸出的有效锁止长度是12mm，对应的门框锁孔深度需要预留至少14mm的余量，避免锁闭到位后锁舌顶到锁孔底部，导致门板无法完全闭合。另外这款结构的运动部件没有额外的复杂传动结构，锁舌直接和操作部件联动，故障率比带多级传动的锁具更低，长期使用的磨损量更小，适合需要频繁开关的检修门、操作柜门场景，日常维护只需要定期在锁舌滑动面涂抹少量润滑脂，就能保证长期顺畅使用。

从装配逻辑来看，锁体本身采用分体式装配结构，安装时先将锁体主体嵌入门板侧边的安装槽，用两个紧固件从门板内侧固定，不需要在门板正面打安装孔，装配完成后正面看不到固定件，外观更整洁；锁舌的复位采用内置弹簧结构，操作时扳动解锁部件，锁舌压缩弹簧缩回，松开门板关闭到位后，弹簧推动锁舌自动伸出卡入锁孔，不需要额外的锁止操作，使用便捷性更好，对于需要快速开关的设备检修位来说，能减少操作步骤，提升日常维护的效率。在做配套结构设计时，门框上的锁孔需要做1mm的倒角处理，避免锁舌伸出时和锁孔边缘硬摩擦，长期使用刮伤锁舌表面镀层，影响使用寿命；同时锁孔的位置公差需要控制在±0.3mm以内，保证门板装配存在少量公差时，锁舌依然能顺利进入锁孔，不会出现锁闭失败的问题。
