插销式机械门锁三维结构设计方案

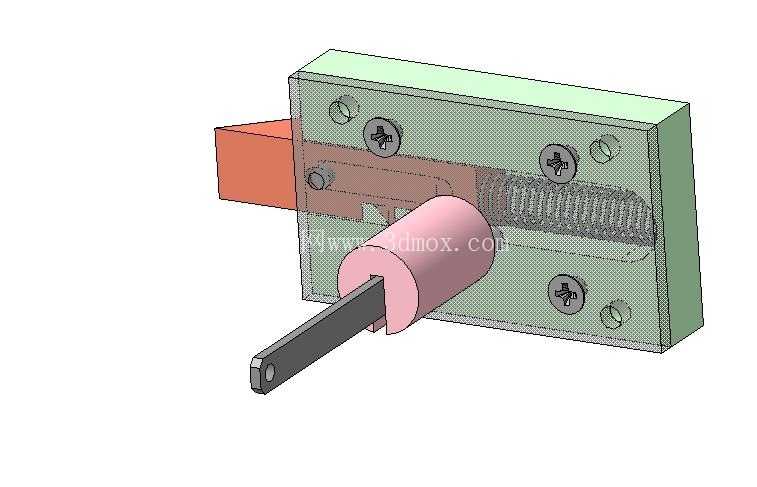

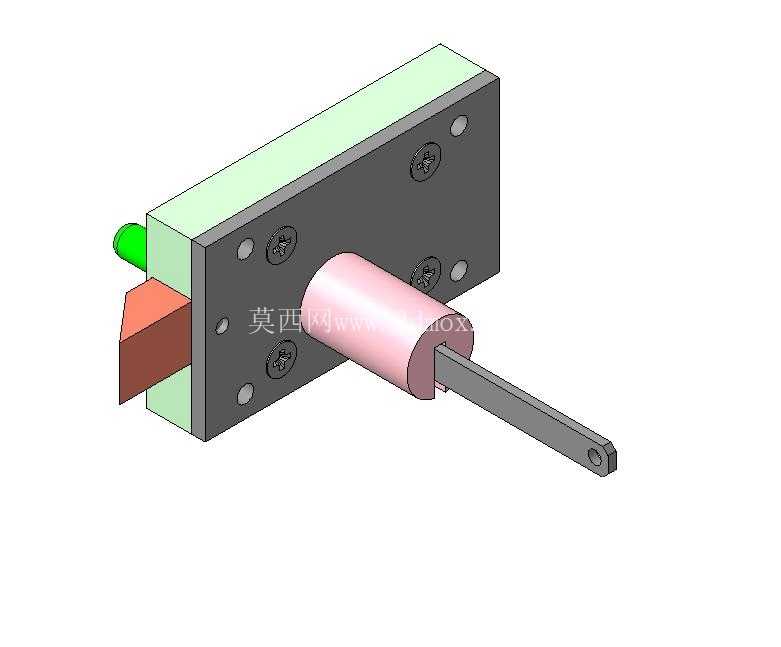

日常做设备防护结构、小型机柜设计的时候，经常会碰到需要可靠锁紧、同时结构不能太复杂的场景，这款插销式机械门锁的结构刚好适配这类需求，先从实际安装的边界说起，整个锁体的安装基座是两块平行的浅绿色安装板，板上预留了两个沉头安装孔，孔位间距按照常用的1.5mm厚冷轧钢板机柜的安装标准做的适配，安装的时候不需要额外做扩孔处理，直接用M4的沉头螺丝就能把锁体固定在门板侧边，锁体整体突出门板表面的厚度控制在18mm以内，不会和门框上的密封胶条产生干涉，适配门板厚度在12mm到20mm之间的各类钣金机柜、小型设备防护门。

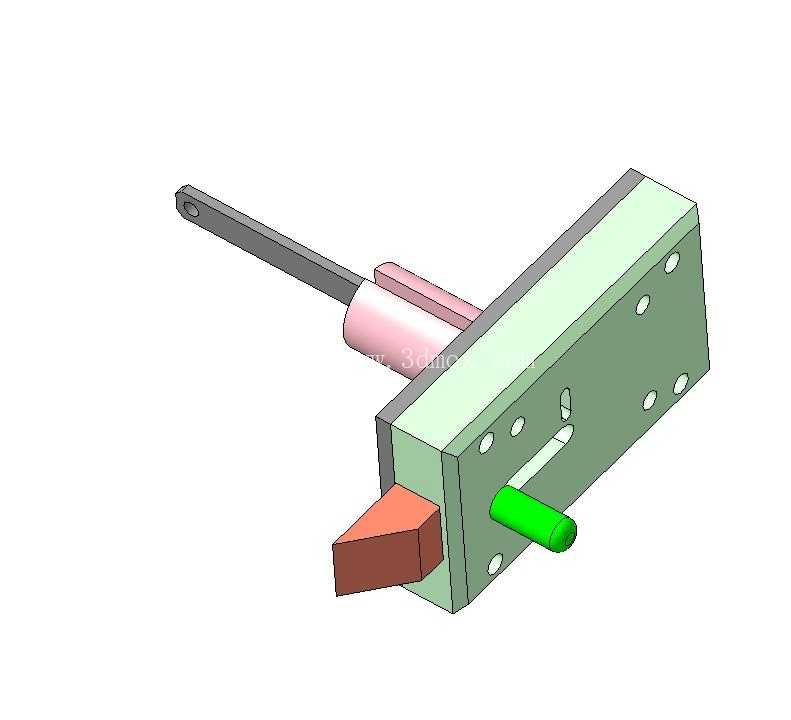

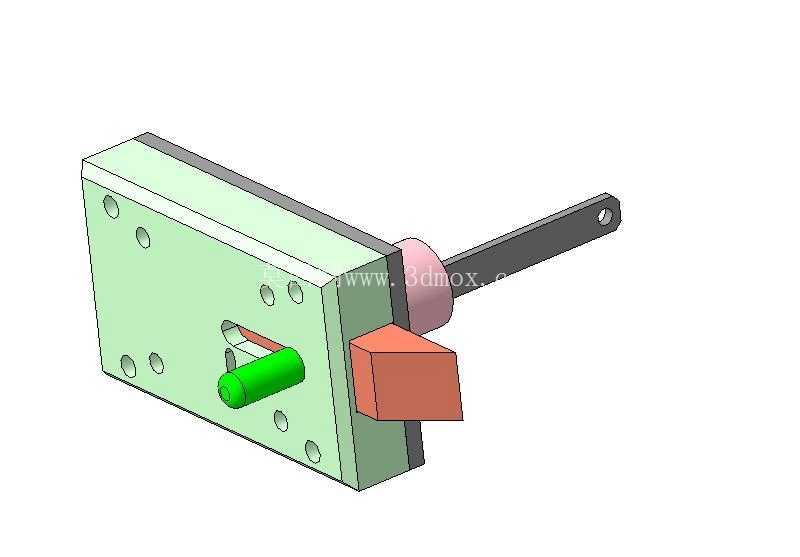

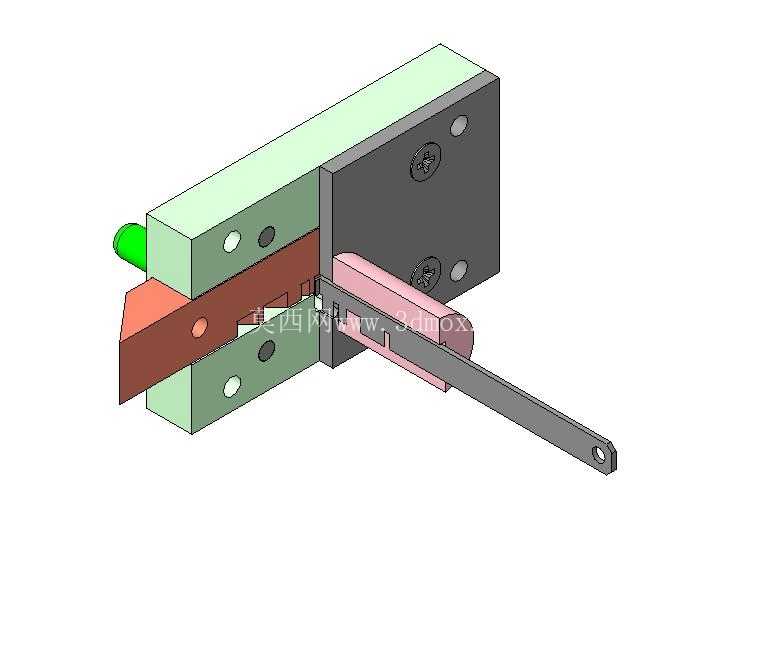

从功能实现逻辑来看，这款锁没有采用复杂的弹子锁芯结构，核心锁紧部件是中间的棕色锁舌块，锁舌块上开有定位圆孔，和安装板上的孔位对齐的时候，就可以插入外置的挂锁完成锁止，这种设计的好处是可靠性极高，不会因为内部弹簧锈蚀、小零件卡滞出现锁死打不开的情况，在车间多粉尘、有少量切削液飞溅的工况下，也能保证正常的锁紧功能。锁舌的驱动部件是粉色的拨块，和长条形的灰色操作拨杆连为一体，拨杆末端做了圆孔设计，既可以直接用手拨动完成开锁闭锁操作，也可以在圆孔上加装拉环、或者连接远程的拉线机构，实现远距离开锁，适配一些需要在设备内部操作开门、或者防护门位置较高不方便直接触碰的场景。

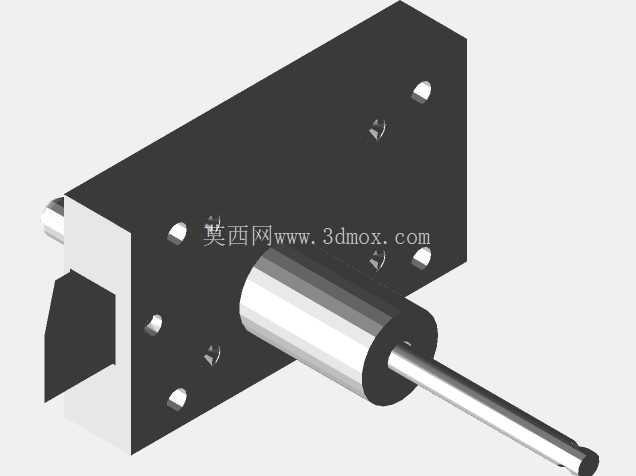

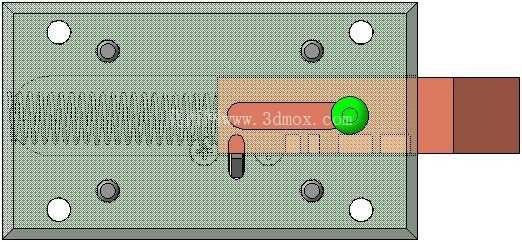

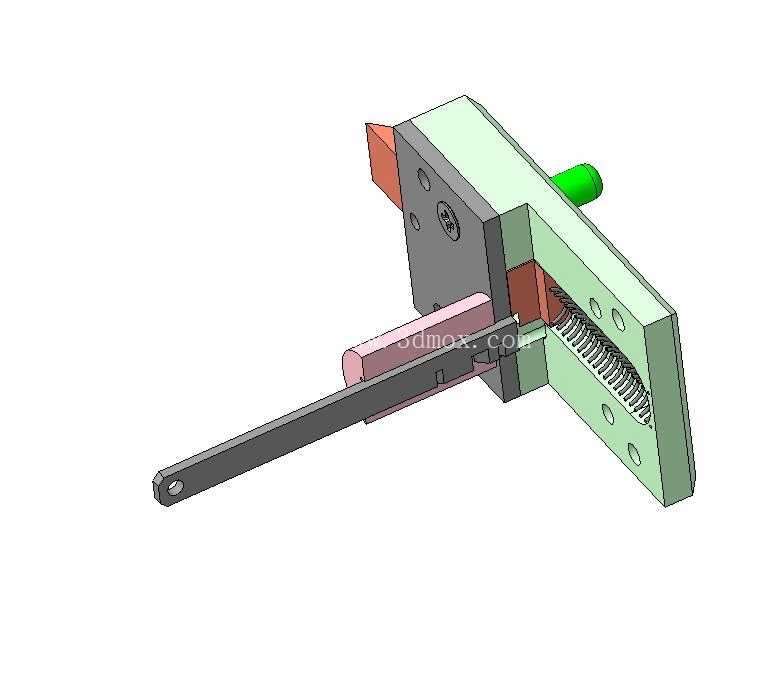

设计的时候特意做了防呆结构，锁舌的行程做了硬限位，拨块滑动到两端极限位置的时候，会被安装板的侧边挡住，不会出现拨杆拉过头导致锁舌完全脱出安装座的情况，锁舌和安装板之间的配合间隙控制在0.2mm，既保证滑动顺畅不会卡滞，又不会因为间隙过大出现锁舌晃动、门体关不严的问题。黑色的锁座部分是固定在门框上的对应部件，上面预留了两个螺丝安装孔，和门板上的锁体位置对齐之后，锁舌伸出的时候会直接卡入锁座的卡槽内，卡槽的深度做了8mm，就算门体因为长期使用出现轻微的下沉变形，锁舌也不会从卡槽里滑脱，保证锁紧的可靠性。

实际选型的时候要注意，这款锁的侧向承载能力是按照静态150kg的冲击力做的结构校核，锁舌部分采用的是和安装板同厚度的钢板切割成型，不是薄铁皮冲压的结构，就算有人暴力推门，也不会出现锁舌弯折、断裂的情况，适合用在车间设备的安全防护门、仓储小型柜门、户外设备箱的箱门这类对锁具可靠性要求高，不需要频繁换锁芯的场景。和常见的球形门锁、按压式柜锁相比，这种结构的零件总数只有7个，没有易损的小弹簧、塑料卡件，长期使用的维护成本极低，就算出现零件损坏，也可以直接用钢板切割替换对应的零件，不需要整体更换整个锁具。

建模的时候所有配合面都做了公差标注，安装孔的位置度公差控制在0.1mm，现场安装的时候不需要反复调整孔位，直接对齐螺丝孔就能完成装配，拨杆的操作力做了优化，正常成年人用单根手指就能拨动拨杆完成开锁，不会出现操作力过大开门费劲的情况，同时拨杆的滑动阻力做了适配，不会因为设备运行的振动导致拨杆自行滑动、出现意外开锁的安全隐患。锁体的所有外露边缘都做了R1的圆角处理，安装的时候不会划伤安装人员的手，也不会刮坏门体表面的喷涂层。
