奥迪80/100方向盘喇叭按钮绝缘衬套

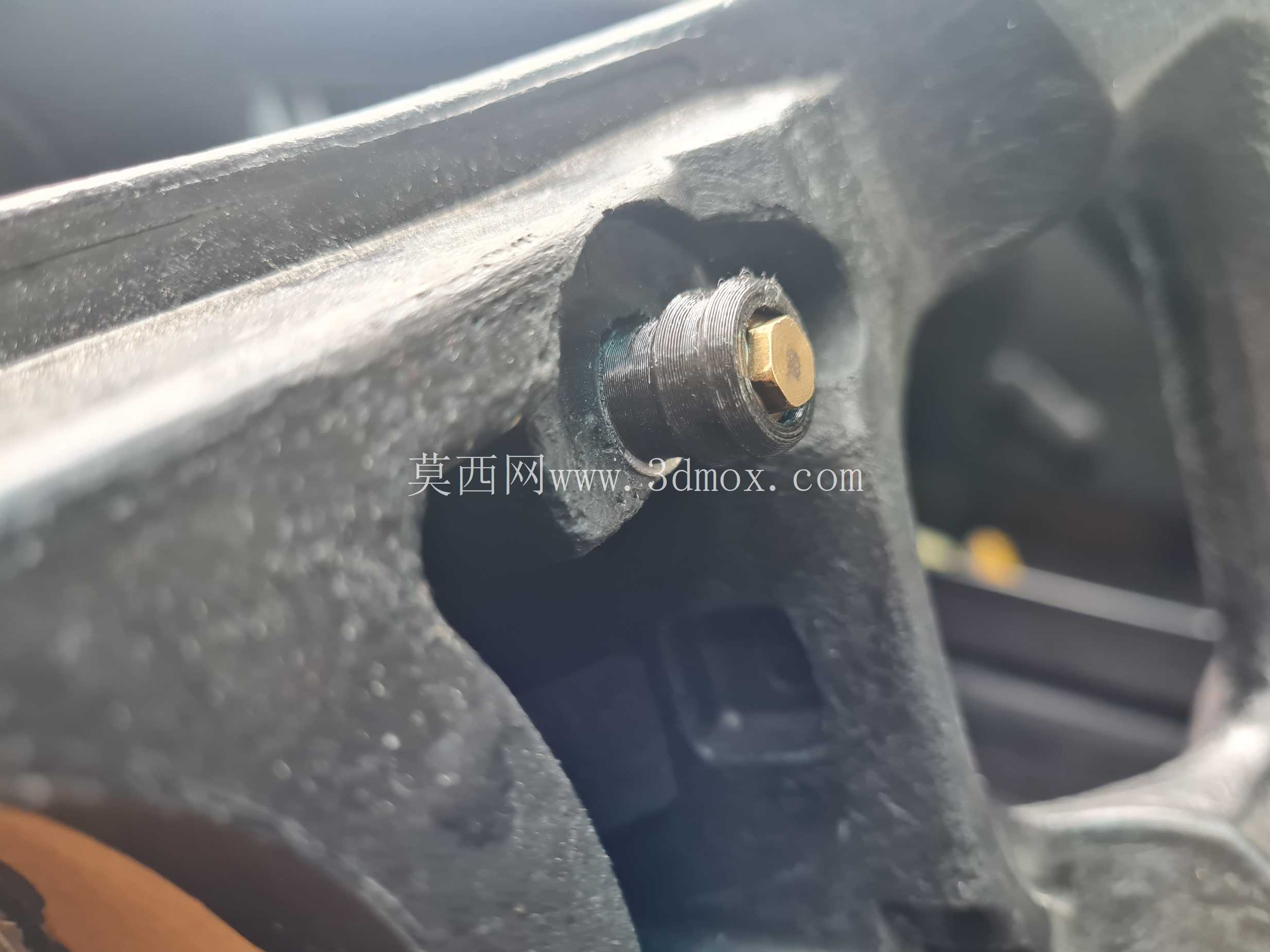

在乘用车辆转向系统的人机交互模块设计中，方向盘喇叭按钮的绝缘隔振结构一直是容易被忽略但直接影响使用可靠性的细节，这款适配奥迪80/100车型的喇叭绝缘衬套，正是针对老款VAG平台车型转向盘喇叭触点的安装需求开发的结构件。从实际装车场景来看，该衬套安装在方向盘金属基座与喇叭按钮触点组件之间，核心作用是实现导电触点与金属转向骨架之间的电气绝缘，避免喇叭电路出现意外搭铁导致的常响、误触发故障，同时承担按钮按压过程中的径向定位与轴向缓冲作用，减少长期按压操作带来的触点磨损偏移。

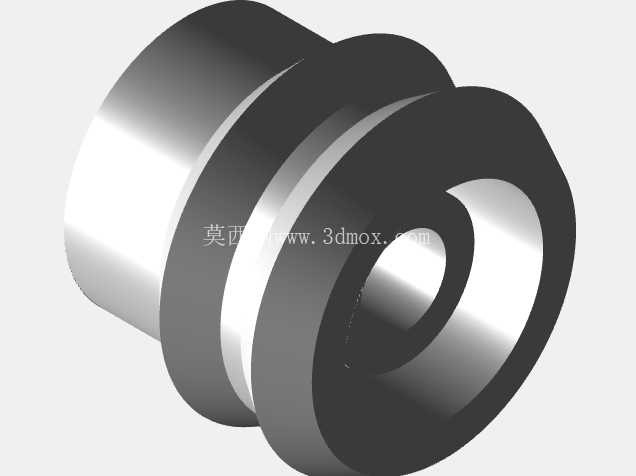

从结构设计逻辑来看，衬套采用阶梯轴式的回转体结构，不同直径的台阶段分别对应方向盘基座的安装沉孔、喇叭按钮的定位孔两个配合界面，大直径端的法兰面贴合在安装孔的止口端面，实现轴向安装限位，避免衬套在长期按压振动中出现轴向窜动；中间的环形槽结构用于容纳安装位的凸缘，实现周向防转，保证衬套安装后不会随按钮按压动作发生转动，确保内部触点的对位精度始终符合设计要求。内孔为光滑通孔，用于穿过喇叭触点的导电连接件，孔壁与导电件之间保留均匀的间隙，既避免导电件与衬套发生卡滞影响按钮按压行程，也能防止间隙过大导致导电件晃动出现接触不良。

从安装边界尺寸来看，衬套的各段外径与对应安装孔采用小间隙配合，配合公差控制在0.05-0.1mm区间，既保证安装时可以顺利压入到位，不会出现过盈配合导致的衬套变形，也不会因间隙过大出现松旷异响；轴向总长度与方向盘基座安装位的沉孔深度匹配，安装后衬套端面与按钮安装面的高度差控制在0.2mm以内，保证按钮按压时的行程均匀性，不会出现一侧卡滞一侧虚位的问题。衬套的外表面做了光滑过渡处理，所有棱边都做了0.2mm的圆角倒钝，避免安装时割伤配套的线束绝缘层，也减少应力集中导致的衬套开裂风险。

在实际使用工况下，方向盘区域的工作温度跨度从冬季的零下三十余摄氏度到夏季暴晒后的八十余摄氏度，同时长期承受方向盘转动带来的振动、按钮反复按压的冲击载荷，因此该衬套的结构设计充分考虑了耐温、抗振、耐疲劳的需求，阶梯结构的壁厚分布经过优化，在法兰受力位置适当增加壁厚提升抗冲击能力，在配合段保持均匀壁厚避免成型时出现缩痕影响尺寸精度。对于维修替换场景而言，该衬套的尺寸兼容性覆盖了同平台多款VAG车型的方向盘喇叭安装位，在原厂配件供应不足的情况下，可以作为通用替换件使用，安装时无需对原有方向盘基座进行二次加工，直接压入原有安装孔即可完成装配，能够有效解决老款车型因衬套老化开裂、绝缘失效导致的喇叭故障问题，恢复喇叭按钮的正常按压手感与电路绝缘性能。

从建模实现的角度来看，该零件为典型的回转类结构件，建模时以中心轴线为基准，先绘制各段直径与轴向长度的截面轮廓，通过回转命令生成主体结构，再对环形定位槽、端面圆角等细节特征进行细化，所有配合尺寸的公差标注严格遵循汽车内饰电气件的配合标准，确保模型导出后用于3D打印替换件或者机加工生产时，能够直接匹配原有安装位，不需要反复修配调整。
