拖拉机转向柱法兰式防护端盖结构设计

这款转向柱防护端盖主要应用于农用作业机械的转向操纵系统，具体适配转向柱直径约26mm、安装孔节圆135mm的转向机构，核心作用是包覆转向柱底部与安装法兰的连接区域，避免田间作业时泥水、秸秆碎屑、尘土侵入转向柱的螺纹连接副，防止连接螺栓锈蚀卡滞，同时也能避免作业过程中飞溅的硬物磕碰转向柱外露的螺纹段，降低转向机构的卡滞风险。在丘陵、水田等复杂作业场景下，农机转向系统的外露连接件很容易被泥水裹挟，长期使用后会出现螺栓锈死、转向阻尼异常增大的问题，这类带法兰底座的半球形防护盖，刚好可以从转向柱根部形成封闭的防护腔，把原本外露的连接螺栓、螺母完全罩在腔体内部，日常维护时只需要掀开端盖就能完成紧固件的检查紧固，不需要清理厚重的泥垢。

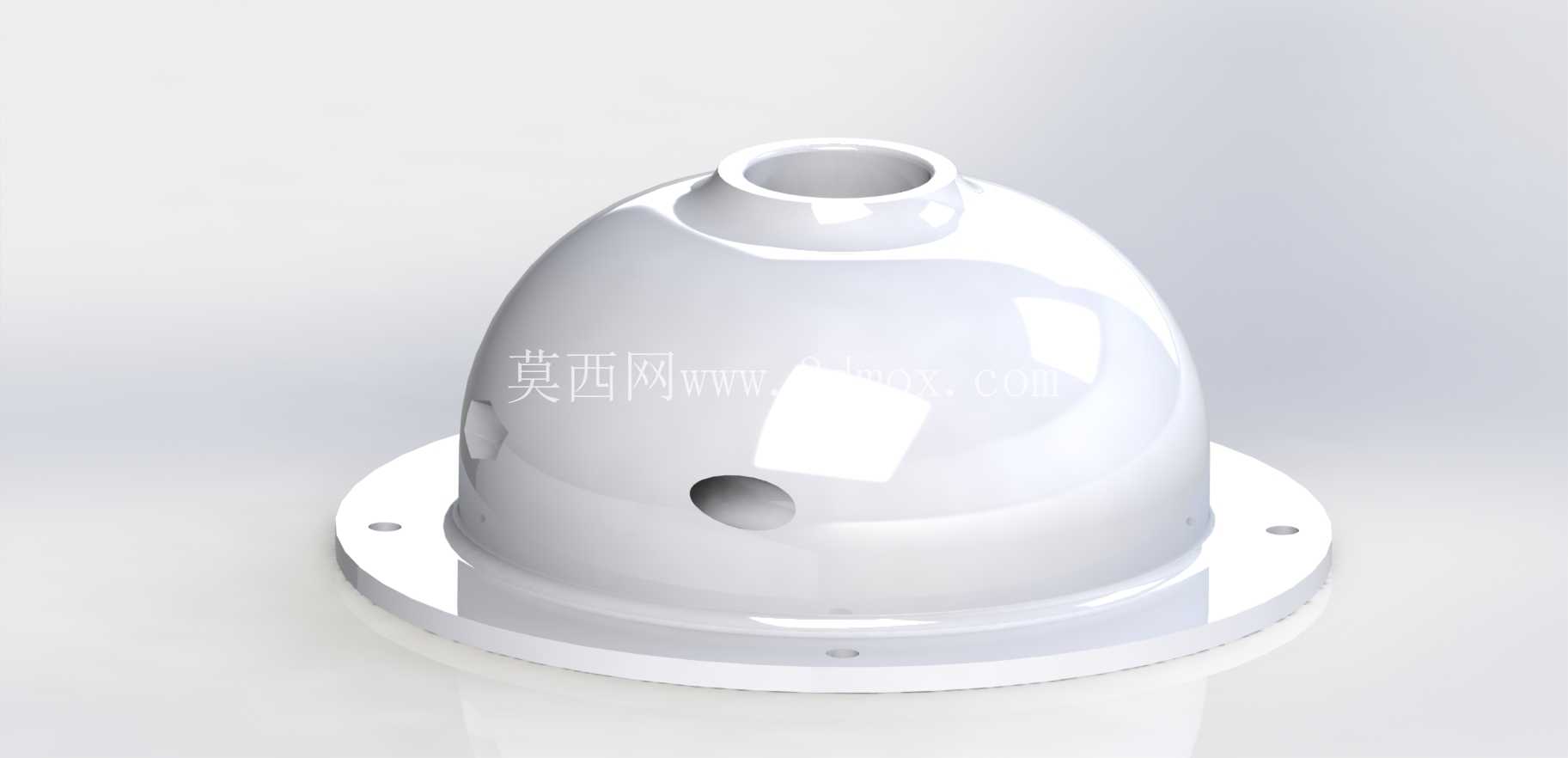

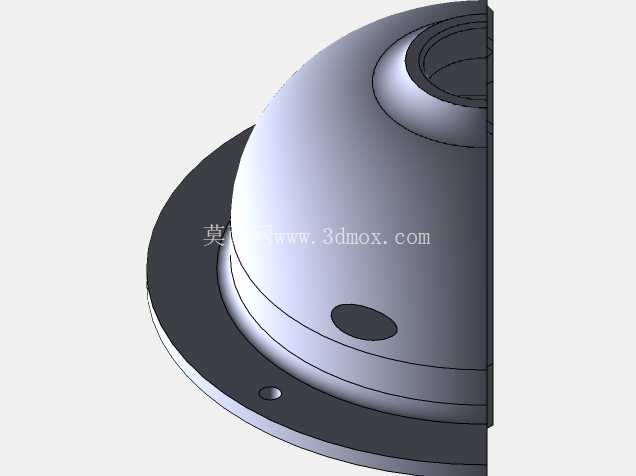

从结构设计来看，整体采用半球形穹顶加底部法兰安装边的构型，穹顶顶部开设直径26mm的中心通孔，刚好供转向柱本体穿过，通孔与转向柱之间预留合理的装配间隙，避免转向柱转动时与端盖发生摩擦干涉；穹顶侧面预留的侧向通孔，主要用于转向操纵拉杆或者线束的穿出，孔位的位置经过实际装配校核，不会干涉转向柱全角度转动时的周边部件运动轨迹。底部的法兰安装边为整圈平板结构，上面开设两个M5规格的安装孔，孔位中心所在的节圆直径为135mm，与转向柱底部安装法兰的螺纹孔位置完全对应，安装时使用M5开槽螺钉配合厚度8mm的螺母即可完成端盖的固定，法兰边与安装基面之间可以根据密封需求加装薄橡胶垫片，进一步提升腔体的密封性能，阻挡细小粉尘进入防护腔。

设计过程中优先考虑了农机作业的恶劣工况，半球形的穹顶结构没有多余的棱角，作业时飞溅的泥块、秸秆碰到光滑的穹面会自然滑落，不会在端盖表面堆积，相比方形或者多棱边的防护盖，不容易残留杂物，日常清理更加方便。同时穹顶的弧形结构具备更好的结构刚度，相比平板结构的端盖，在受到田间飞溅的石块撞击时，弧形面可以更好地分散冲击力，不容易出现凹陷变形，即使受到一定的外力挤压，也能快速回弹，不会因为端盖变形挤压内部的转向柱部件。安装法兰边的厚度经过受力校核，在两个M5螺钉的锁紧力作用下不会出现翘曲变形，能够保证整个安装面的贴合度，避免因为法兰边变形导致的密封间隙过大问题。

从安装边界来看，端盖的总高度适配转向柱底部外露螺纹段的长度，安装完成后穹顶顶部刚好与转向柱的护套端部衔接，不会出现过长导致的干涉，也不会因为过短导致螺纹段外露。侧向孔的位置距离安装基面的高度，刚好匹配转向拉杆的连接高度，转向拉杆在全行程摆动过程中，不会与侧向孔的孔壁发生剐蹭，保证转向操作的顺畅性。两个安装孔的位置对称分布在法兰边上，锁紧后受力均匀，不会出现单侧受力导致的端盖偏斜问题，长期使用后也不会因为振动出现螺钉松动的情况。

在实际应用场景中，这类防护端盖除了适配农用拖拉机的转向机构，也可以通用在其他具备类似安装尺寸的低速工程车辆、园林作业机械的转向柱防护上，只要转向柱直径、安装法兰节圆尺寸匹配，都可以直接安装使用。结构上没有复杂的倒扣或者特殊安装结构，加工成型难度低，不管是采用注塑工艺还是金属压铸工艺都可以快速批量生产，生产成本可控，适合作为农机的原厂配套件或者售后维修替换件使用。设计时充分考虑了售后维修的便利性，不需要拆卸整个转向柱机构，只需要松开两个固定螺钉，就可以把端盖取下，完成内部紧固件的检查、润滑或者更换作业，大幅降低了日常维护的工作量，也减少了因为防护不到位导致的转向系统故障概率，提升农机在连续作业过程中的可靠性。
