鼓式制动器核心制动鼓结构设计

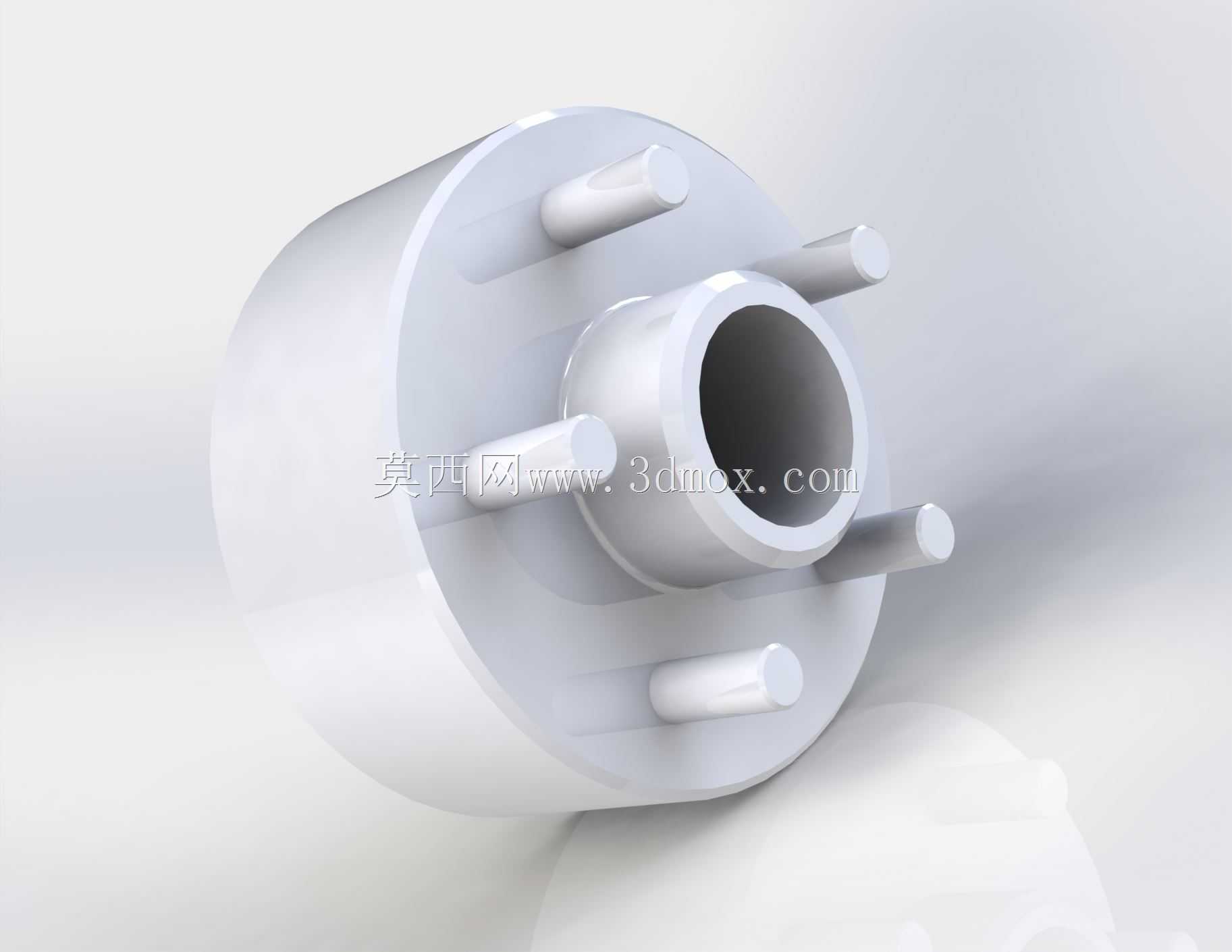

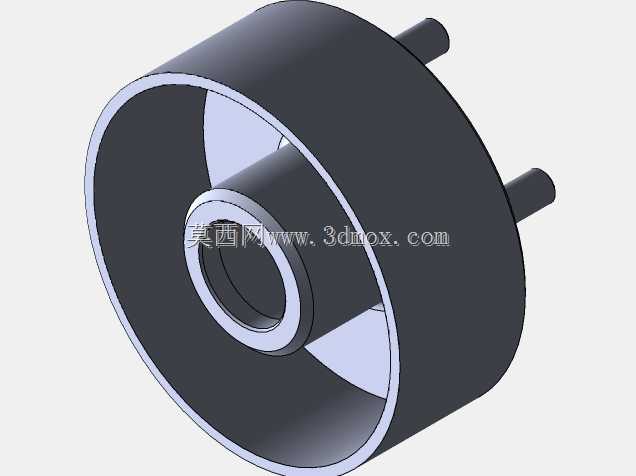

　　在商用车、重载工程车辆以及部分乘用车辆的鼓式制动系统中，制动鼓是承担制动力矩输出的核心承载构件，其结构设计合理性直接决定制动系统的热稳定性、制动效能与服役寿命。本次设计的制动鼓采用一体式铸造成型基体结构，主体为带中心安装通孔的回转体构型，端面均匀分布六根圆柱定位销柱，用于和轮毂法兰实现周向定位与扭矩传递，避免制动过程中构件间出现相对滑移。从实际装车场景来看，制动鼓随车轮同步转动，制动时内部的制动蹄片在分泵推力作用下向外张开，压紧制动鼓内圆柱工作面，通过接触面间的滑动摩擦将车辆行驶的动能转化为热能散出，以此实现车辆减速或驻车动作。设计过程中首先明确安装边界约束：中心通孔直径匹配对应车型轮毂轴的配合公差，端面销柱的分布圆直径、

　　销柱伸出长度与直径完全适配轮毂安装孔位参数，保证装车时无需额外修配即可完成定位装配，制动鼓外圆柱面与周边转向节、防尘罩等构件预留足够安全间隙，避免车辆跳动、制动热膨胀状态下出现运动干涉。结构设计阶段重点考量摩擦工作面的受力与散热需求，内工作表面预留合理的加工余量，铸造后通过时效处理消除内应力，再经精镗加工保证圆柱度与表面粗糙度要求，减少制动初期的贴合不良问题；基体壁厚经过载荷校核，在满足额定轴载下制动力矩强度要求的同时，尽可能控制构件重量，降低非簧载质量对车辆行驶平顺性的影响。端面的定位销柱与基体采用一体化铸造成型后再做外圆精车，保证销柱的同轴度与位置度公差，装配时可直接穿入轮毂对应孔位，配合端面压紧螺栓即可完成紧固，

　　大幅提升装配效率。针对制动过程中摩擦生热易导致的热衰退问题，结构上在非工作面区域预留了散热导流的空间，车辆行驶时的气流可顺着制动鼓外轮廓带走部分热量，降低连续制动工况下的温升速率，避免因温度过高导致摩擦系数下降、制动效能衰减的问题。从结构细节来看，中心通孔与轮毂轴配合的部位设置了过渡圆角，避免应力集中导致的根部开裂，销柱根部同样做圆弧过渡处理，承受扭矩传递时的交变载荷不易出现断裂失效。该制动鼓结构适配常规载重级别车型的鼓式制动系统，可直接用于整车制动系统的结构匹配、维修替换件的建模参考，也可作为制动系统教学演示的三维结构样件，帮助设计人员理解鼓式制动的动力传递路径与构件配合关系。
