轮式滑移装载机山猫工程作业设备设计

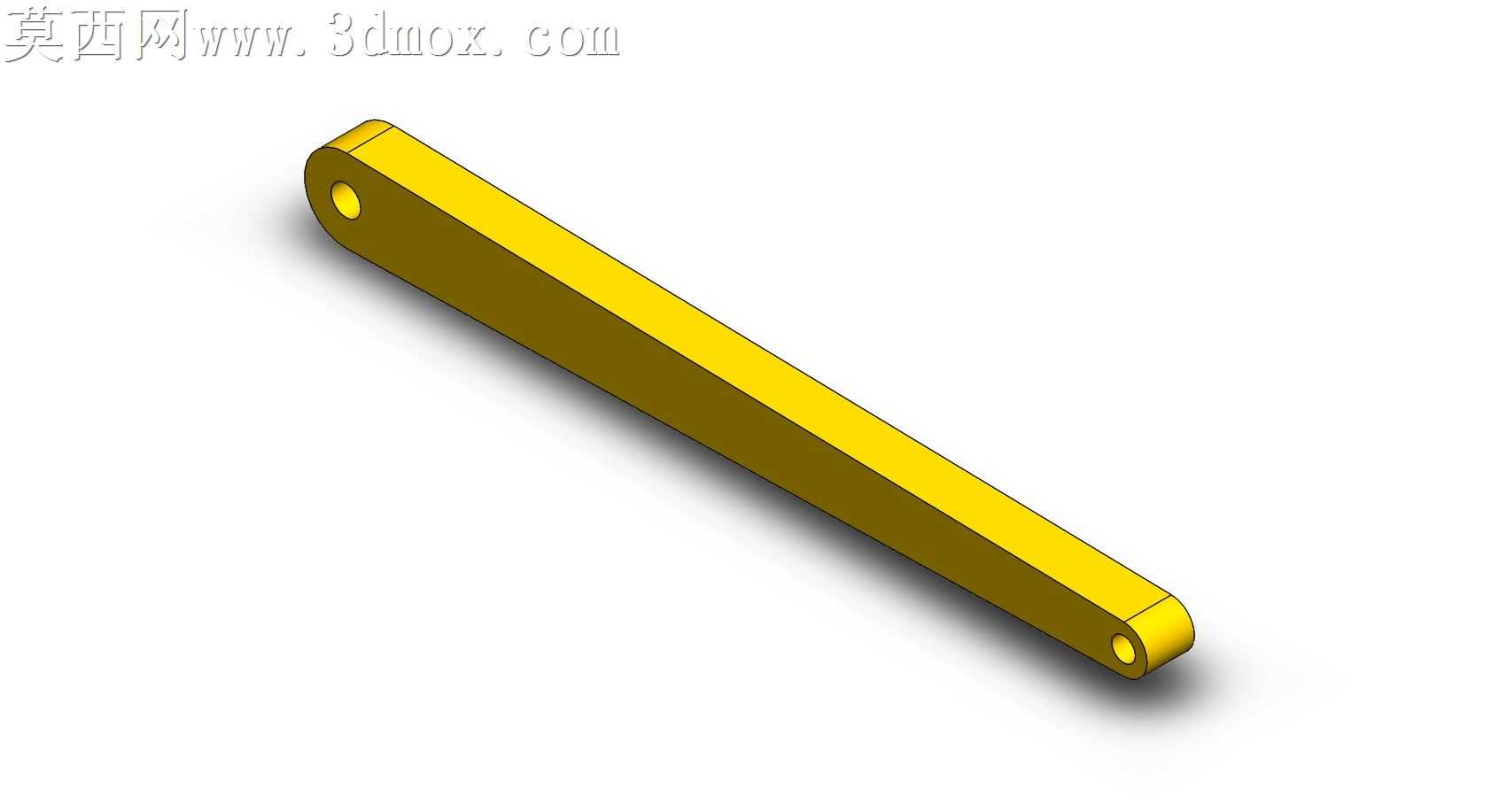

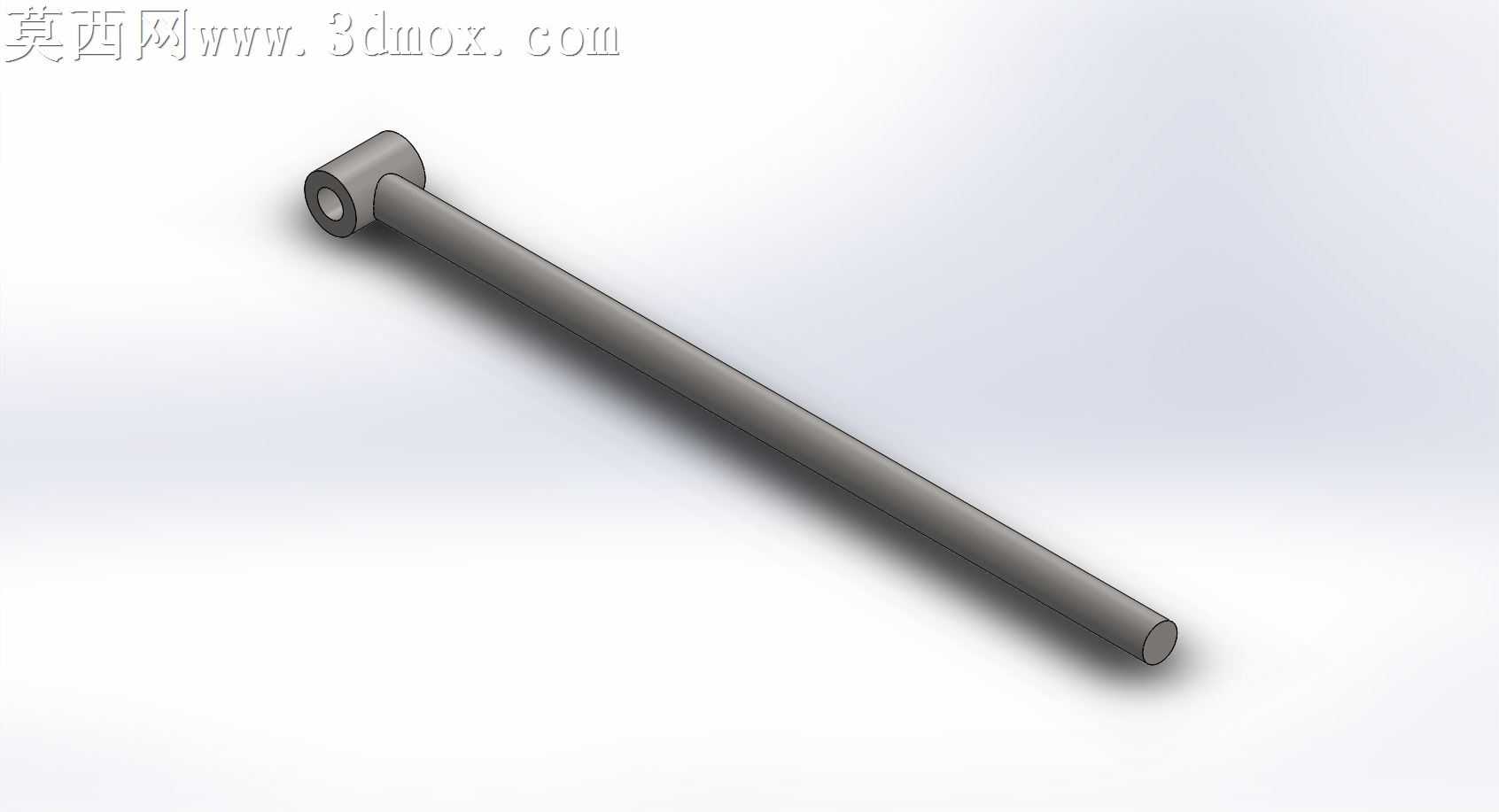

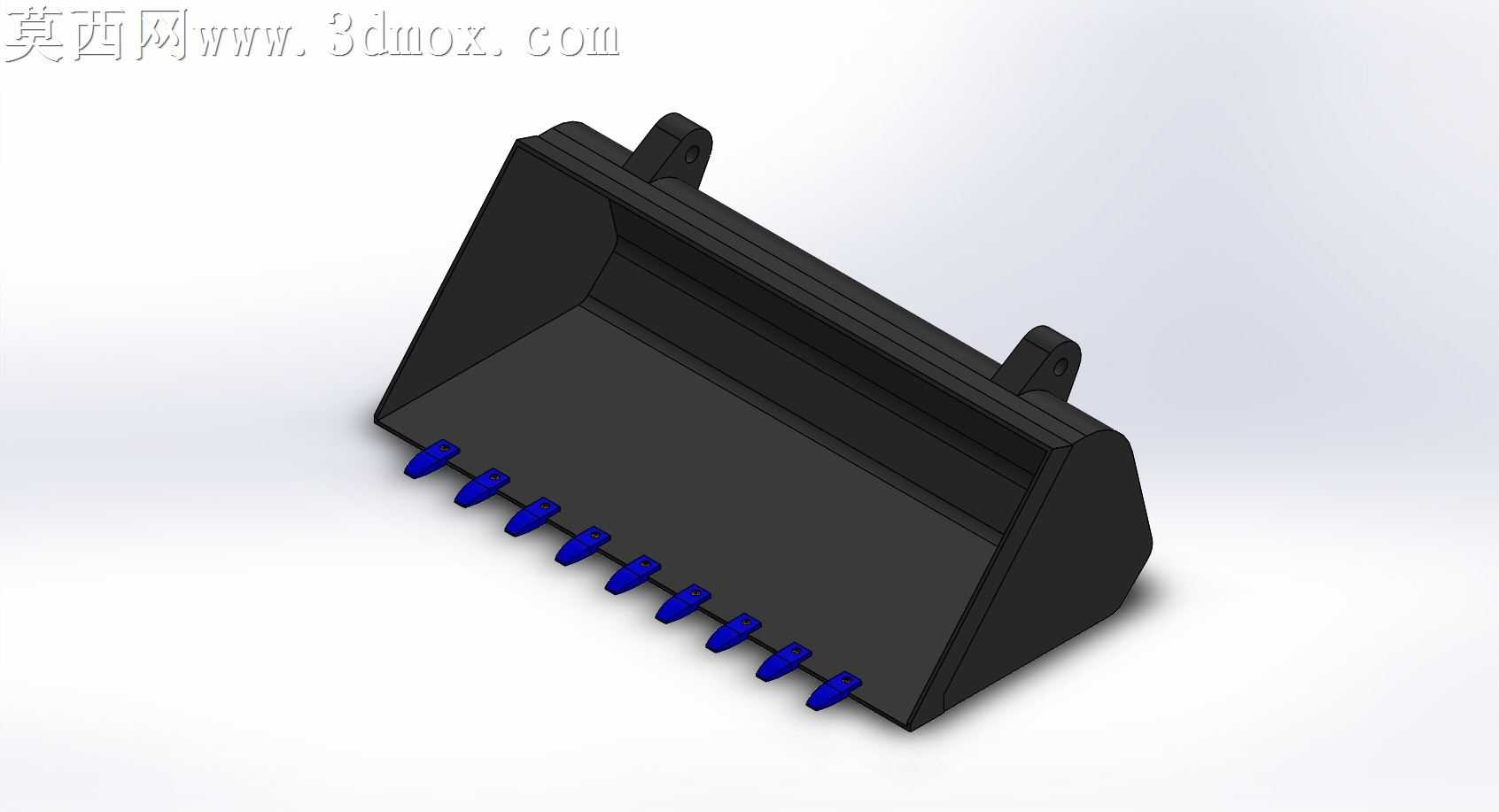

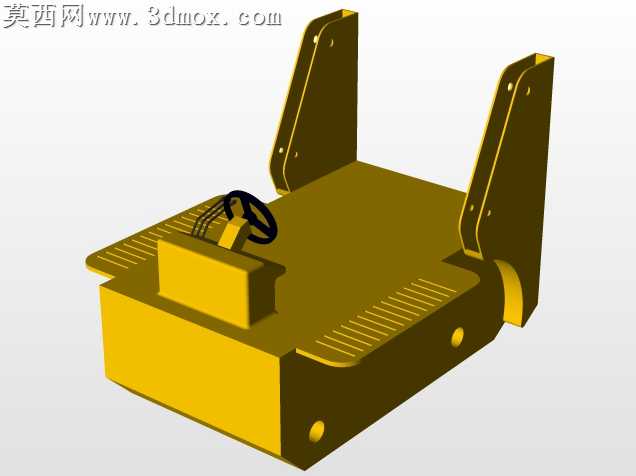

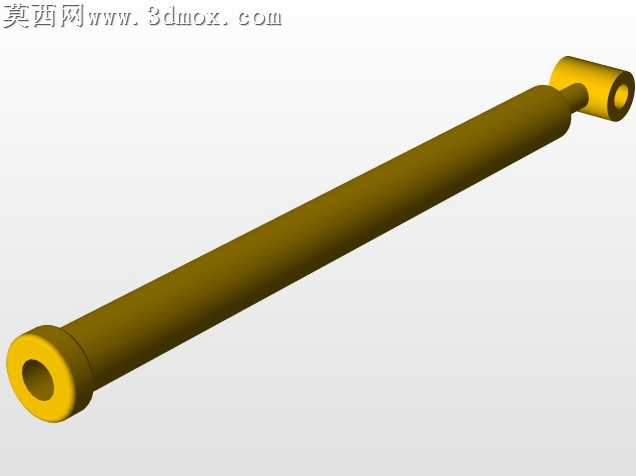

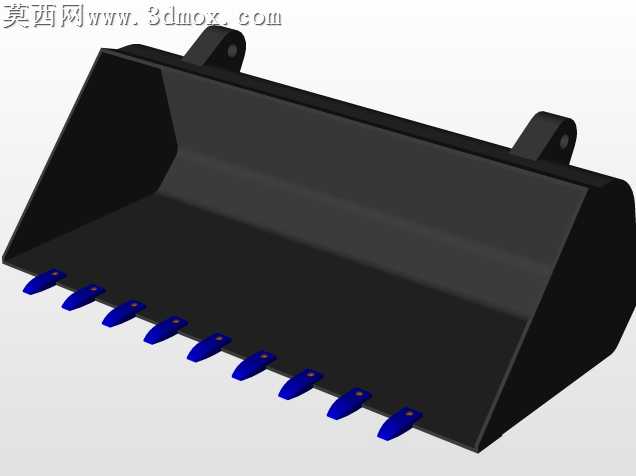

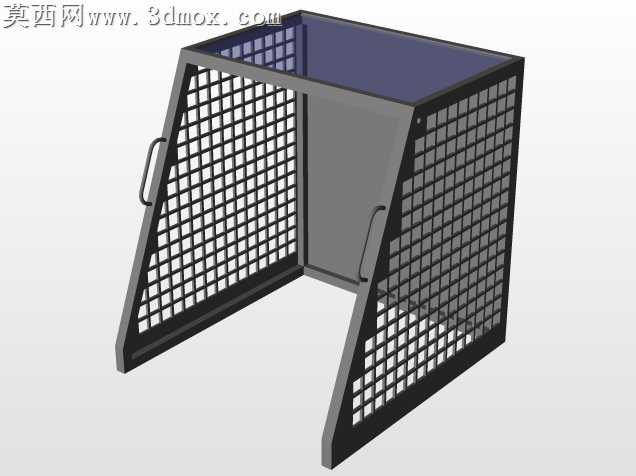

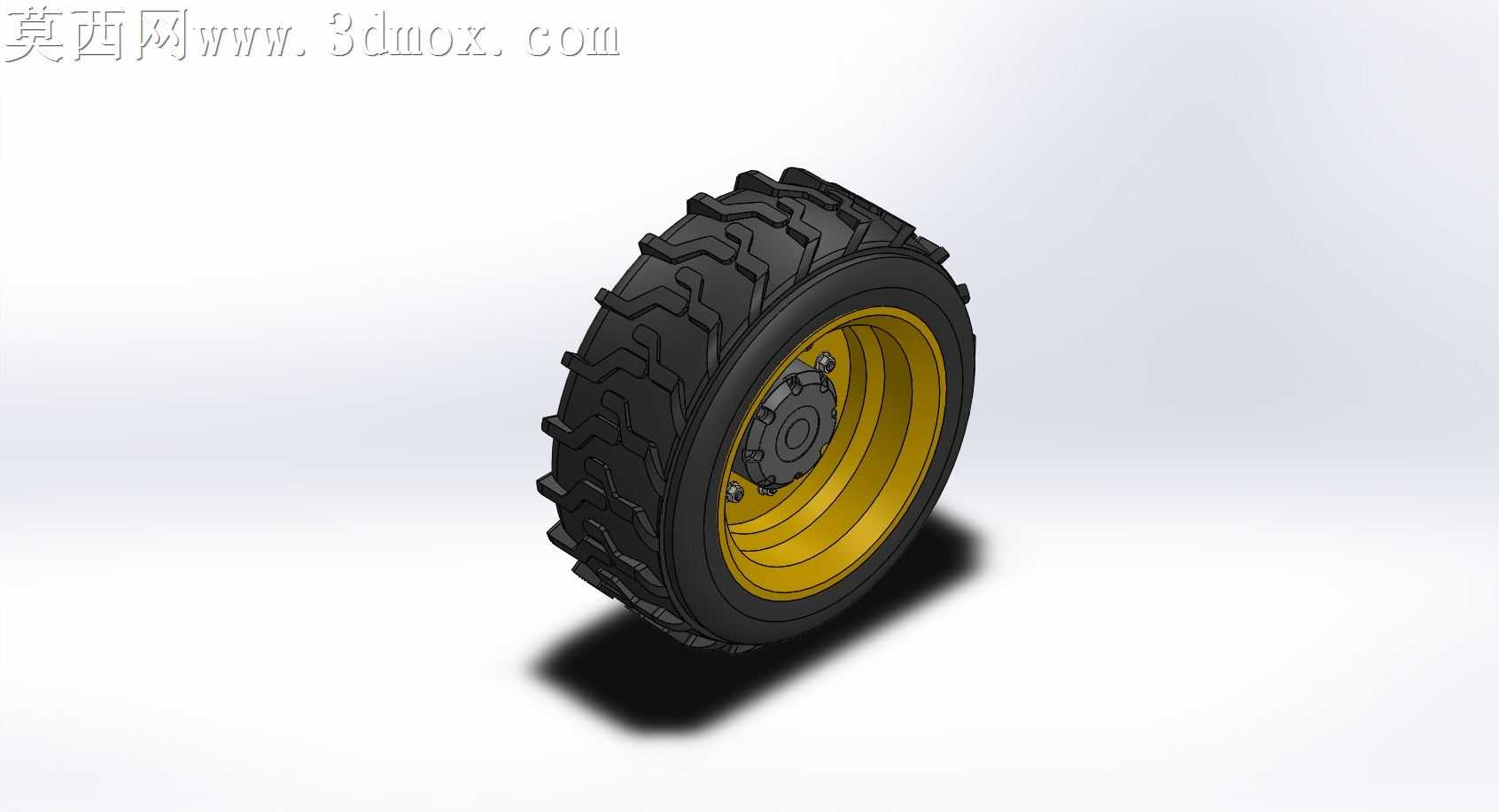

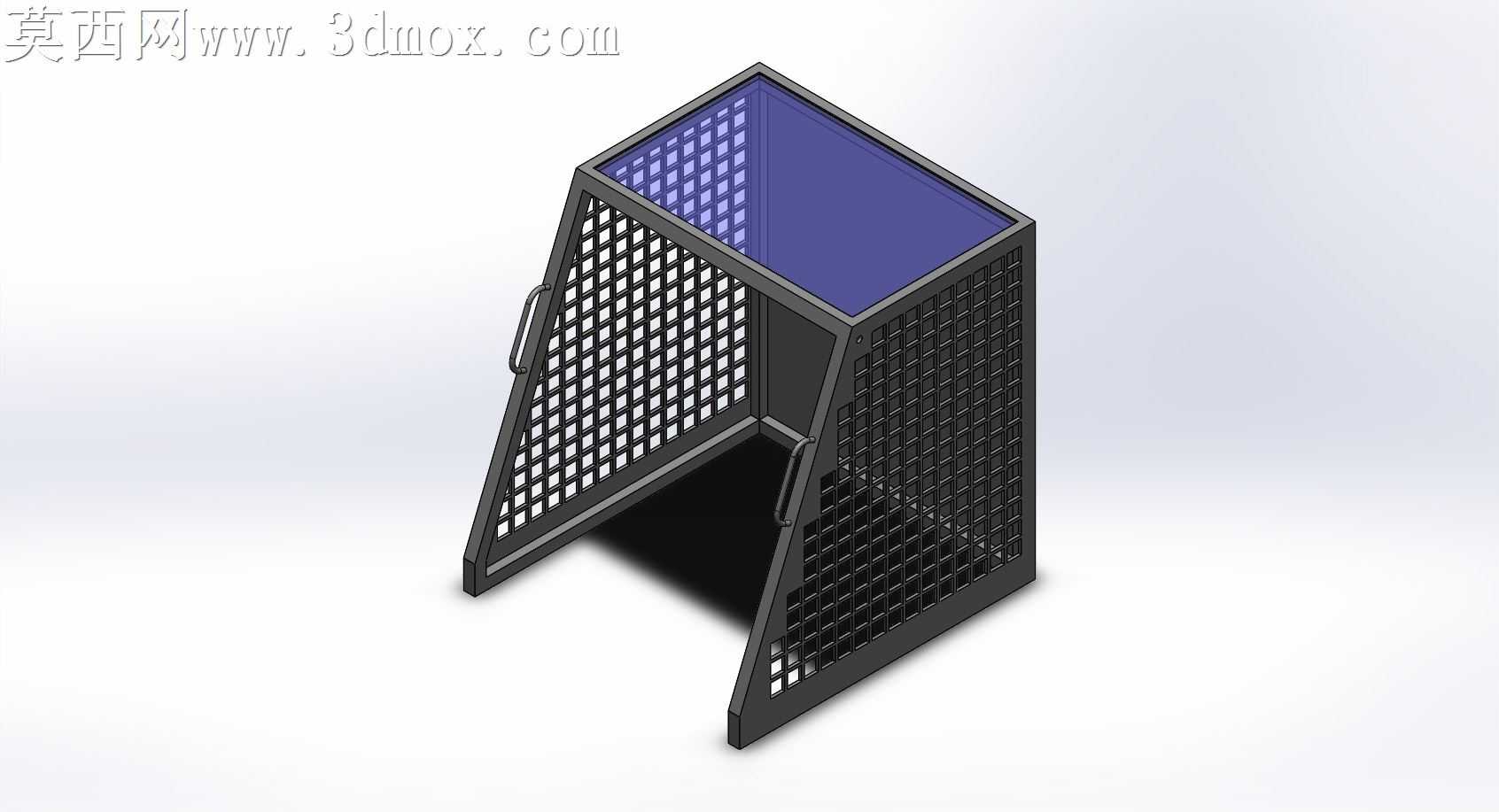

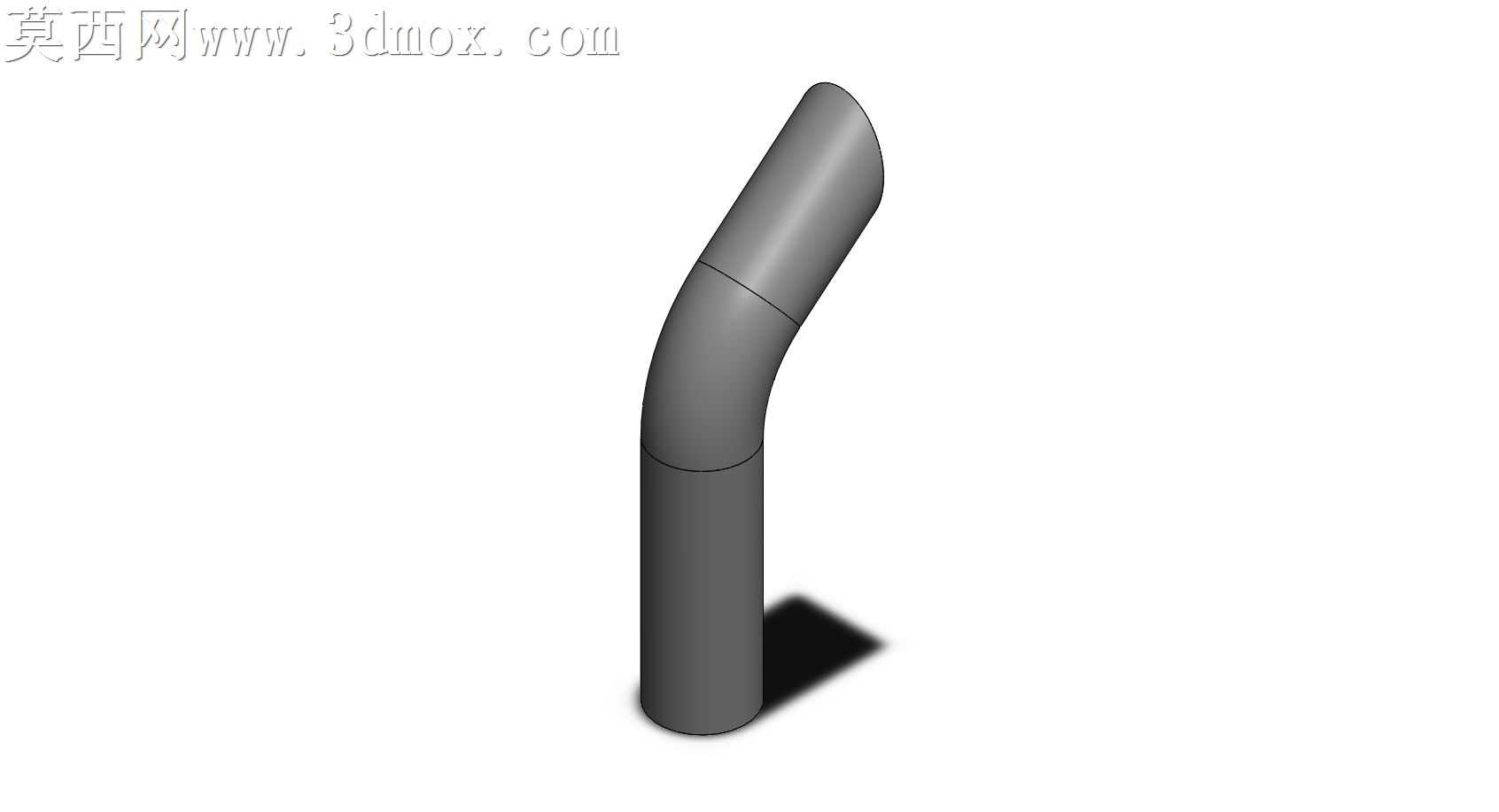

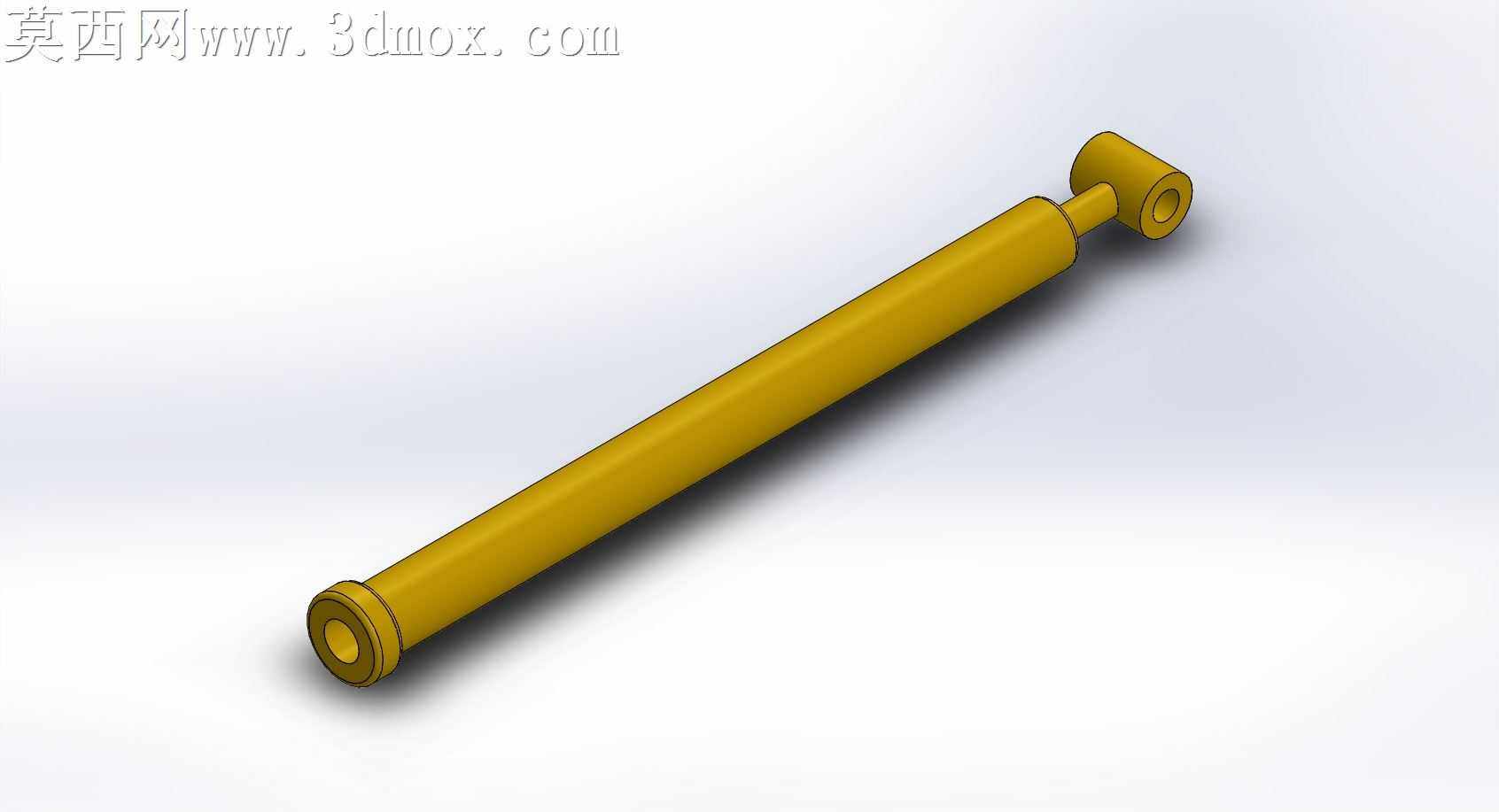

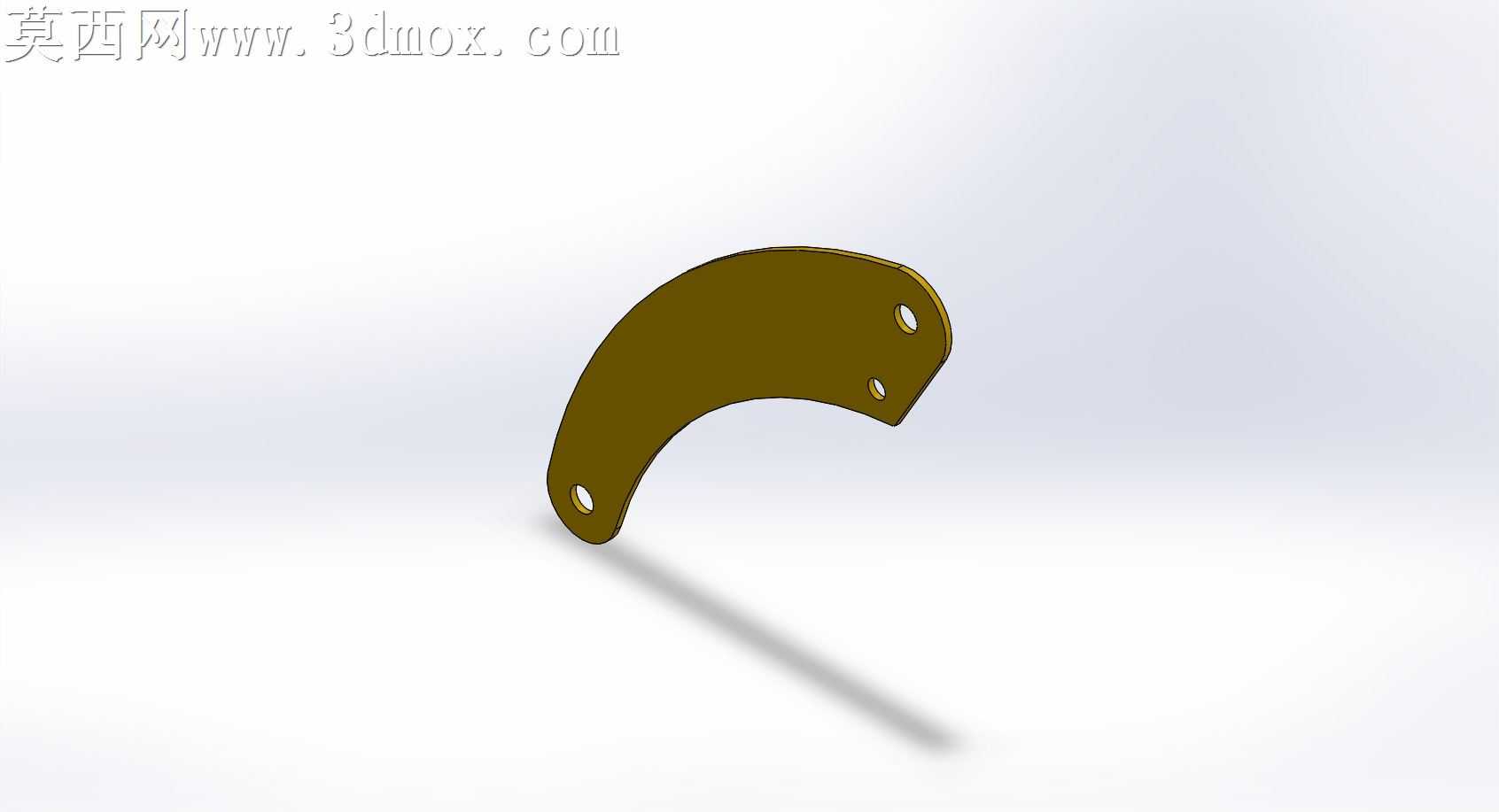

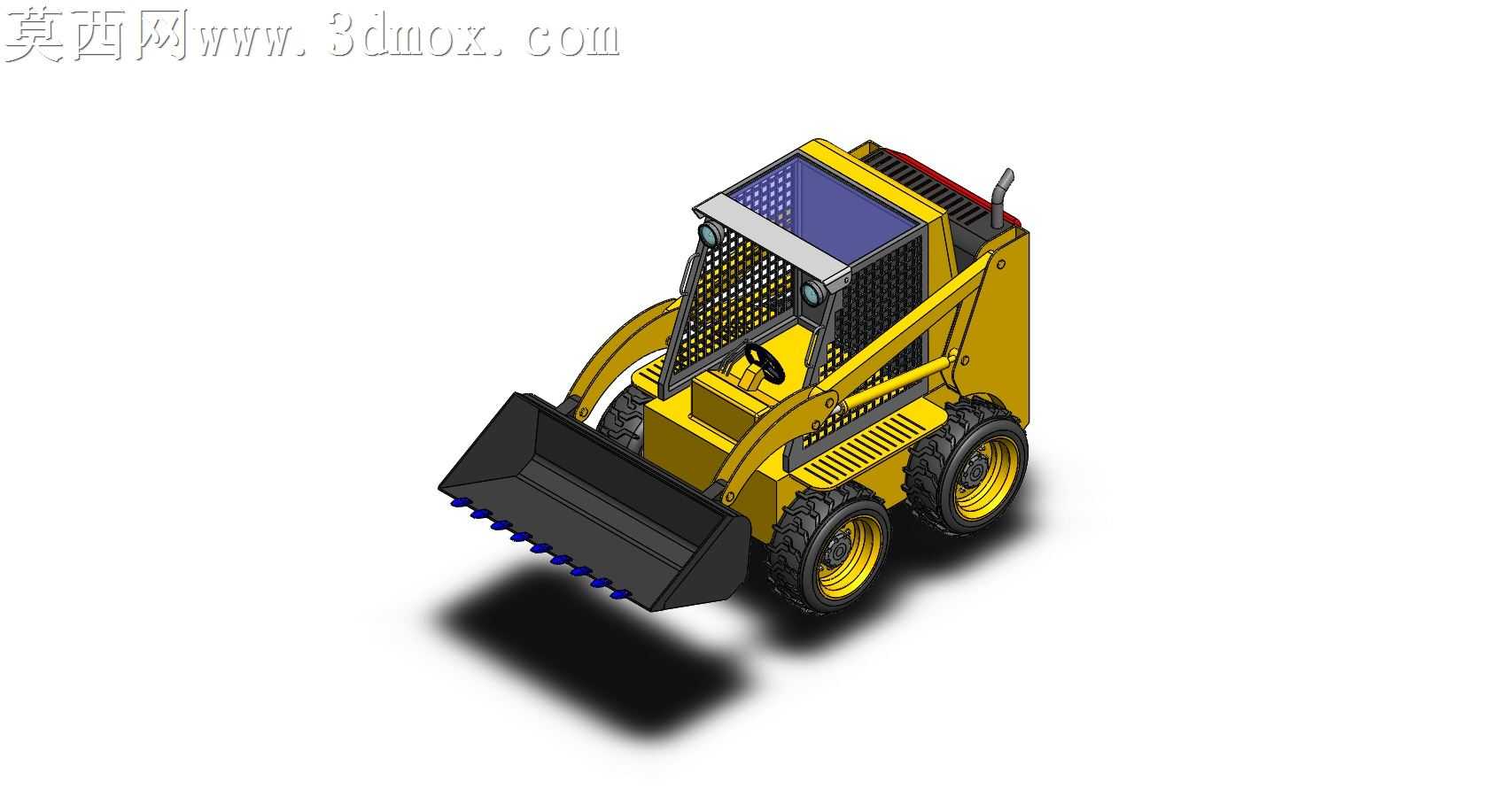

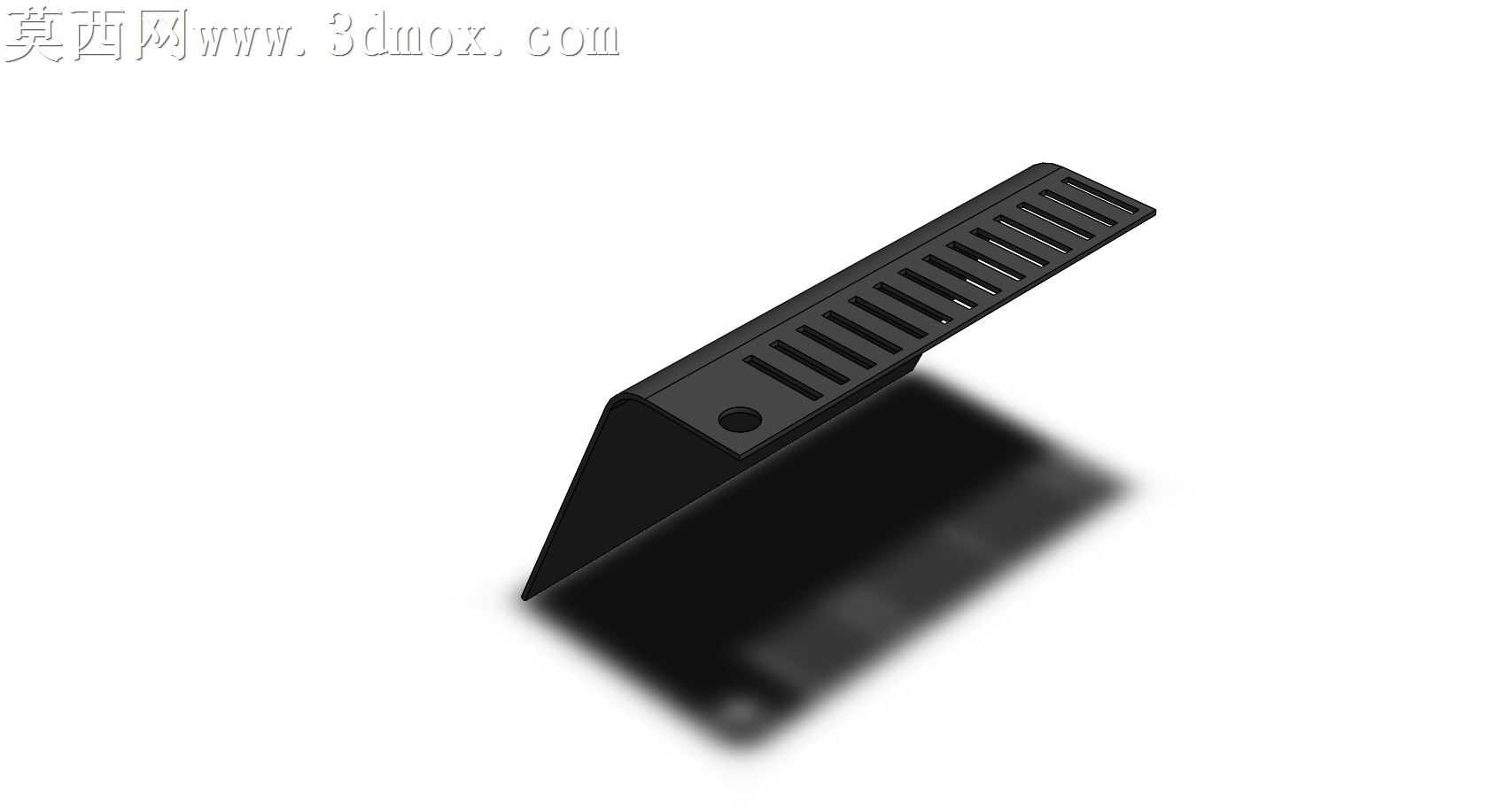

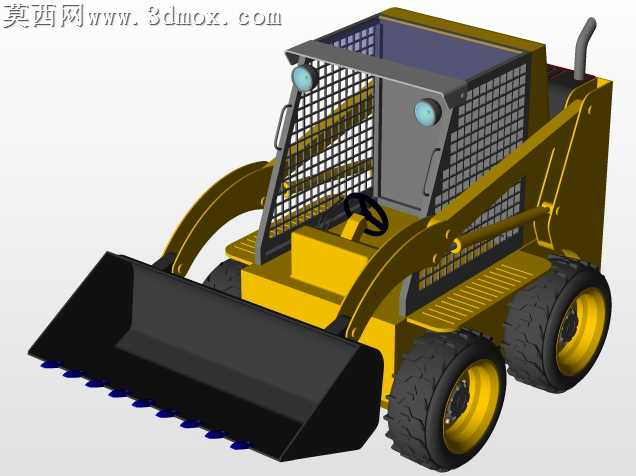

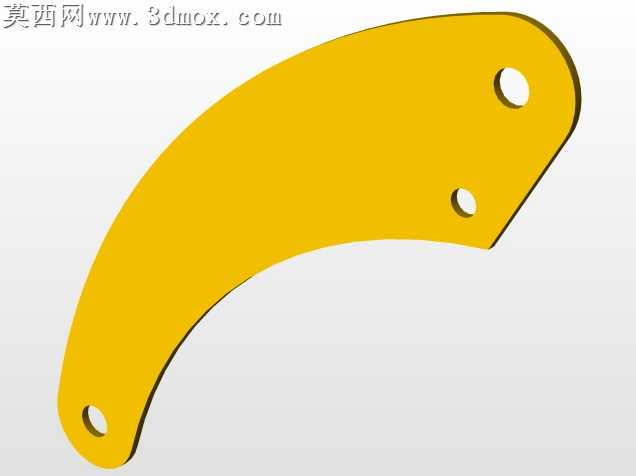

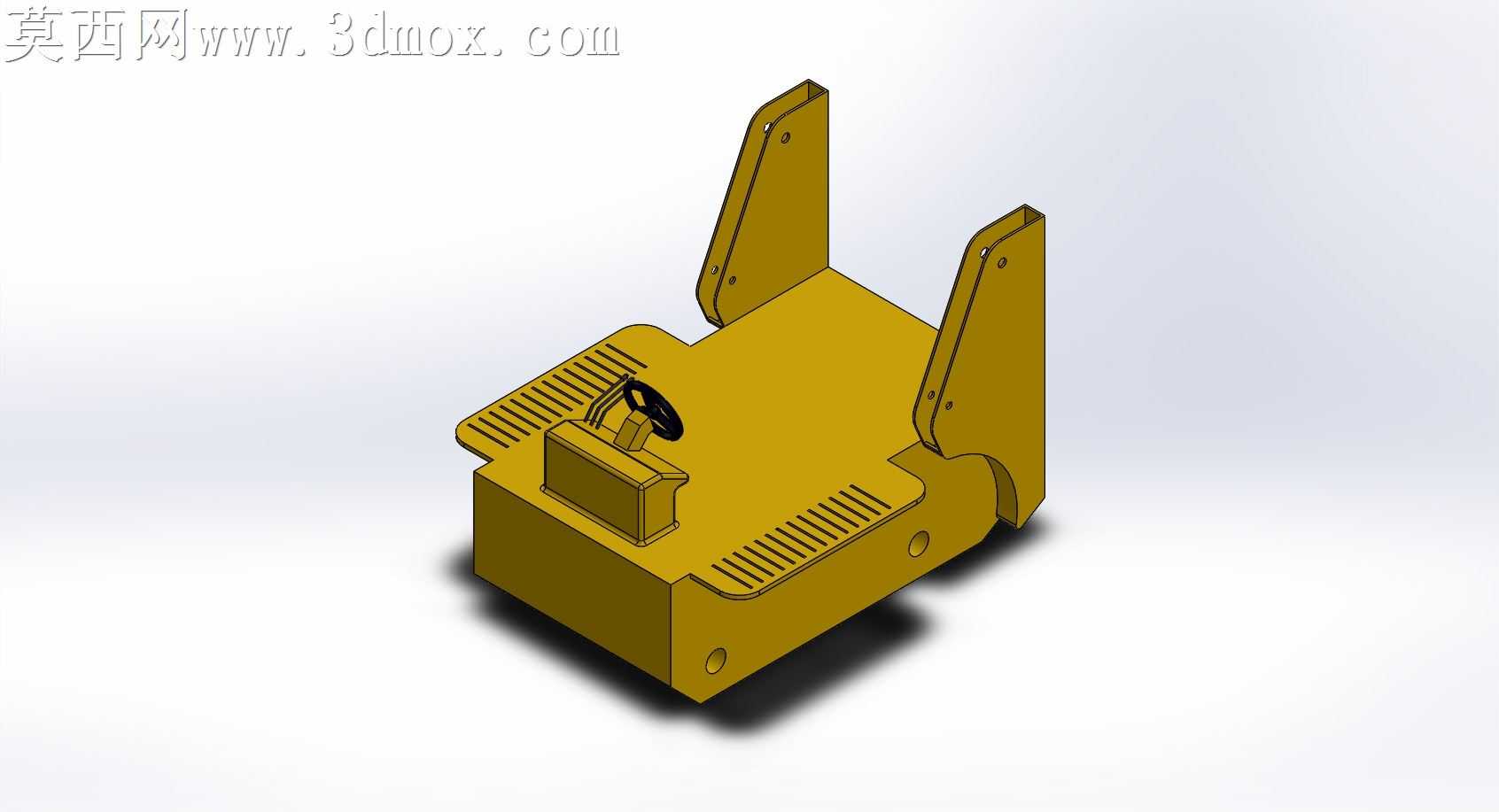

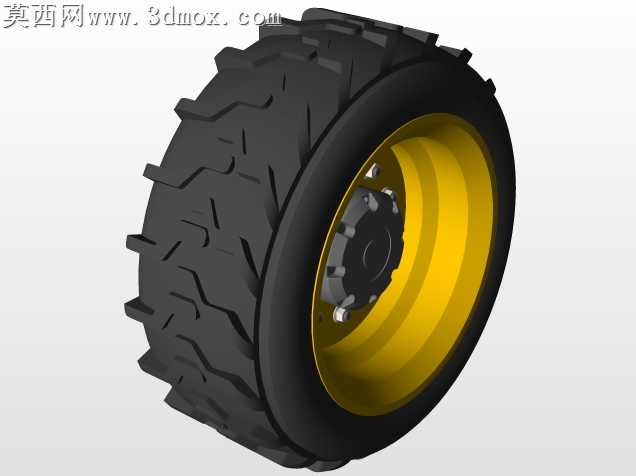

本次设计的轮式滑移装载机（山猫）三维模型，采用SolidWorks完成全参数化建模与渲染输出，整体还原了小型滑移装载机的紧凑结构与功能特征。建模过程中首先搭建整机基准坐标系，按照真实设备的尺寸比例完成底盘轮系的布局，四个带深花纹越野轮胎的行走轮采用对称式排布，轮毂做亮黄色金属漆材质处理，轮胎表面还原了块状防滑胎纹的凹凸结构，胎侧做哑光橡胶材质质感，匹配轮边的黑色轮眉护板，还原真实设备的行走部件细节。工作装置部分的前置铲斗采用焊接结构建模，斗刃部分做了加厚处理，斗齿采用独立零件装配，表面赋予高耐磨合金钢材质，呈现深灰色金属磨砂质感，铲斗与动臂的铰接点做了销轴结构还原，两侧的弧形动臂采用厚钢板折弯结构建模，表面赋予与机身一致的工程黄烤漆材质，动臂与机身的连接位置还原了液压油缸的安装支座，油缸杆做镀铬亮面金属材质，缸筒做深灰哑光金属处理，清晰呈现举升机构的传动逻辑。机身主体部分采用框架式结构建模，驾驶室区域设置了网格状防护网，防护网采用细圆钢阵列建模，赋予黑色金属材质，驾驶室内还原了操作手柄、座椅的简化结构，操作区域的踏板、操纵杆均做了分色处理。机身上部的散热格栅做了镂空网格结构，格栅后方还原了散热芯体的简化模型，机身尾部设置了扶手与排气结构，排气口做了黑色耐高温材质处理。渲染阶段采用工作室环境光，主光源从斜上方45度投射，搭配底部补光弱化阴影死黑区域，地面投射柔和的接触阴影，突出整机的立体感与结构层次，不同部件的材质粗糙度、金属度参数做了区分：烤漆件设置适中的反光度，金属结构件设置较低的粗糙度，橡胶、塑料件设置高粗糙度无反光，让整体渲染效果贴近真实工程设备的视觉质感。设计过程中参考了真实山猫滑移装载机的结构布局，在保证外观还原度的前提下对内部非外露结构做了合理简化，既控制了模型整体的文件体量，也完整呈现了这类小型工程设备的外观特征、核心工作结构与部件装配关系，可用于工程机械结构教学、产品外观展示、作业场景搭建等用途，清晰展现了滑移装载机小巧灵活、适合狭小场地作业的设备特点。
