标准铝制PCB铣刀加工定位夹具

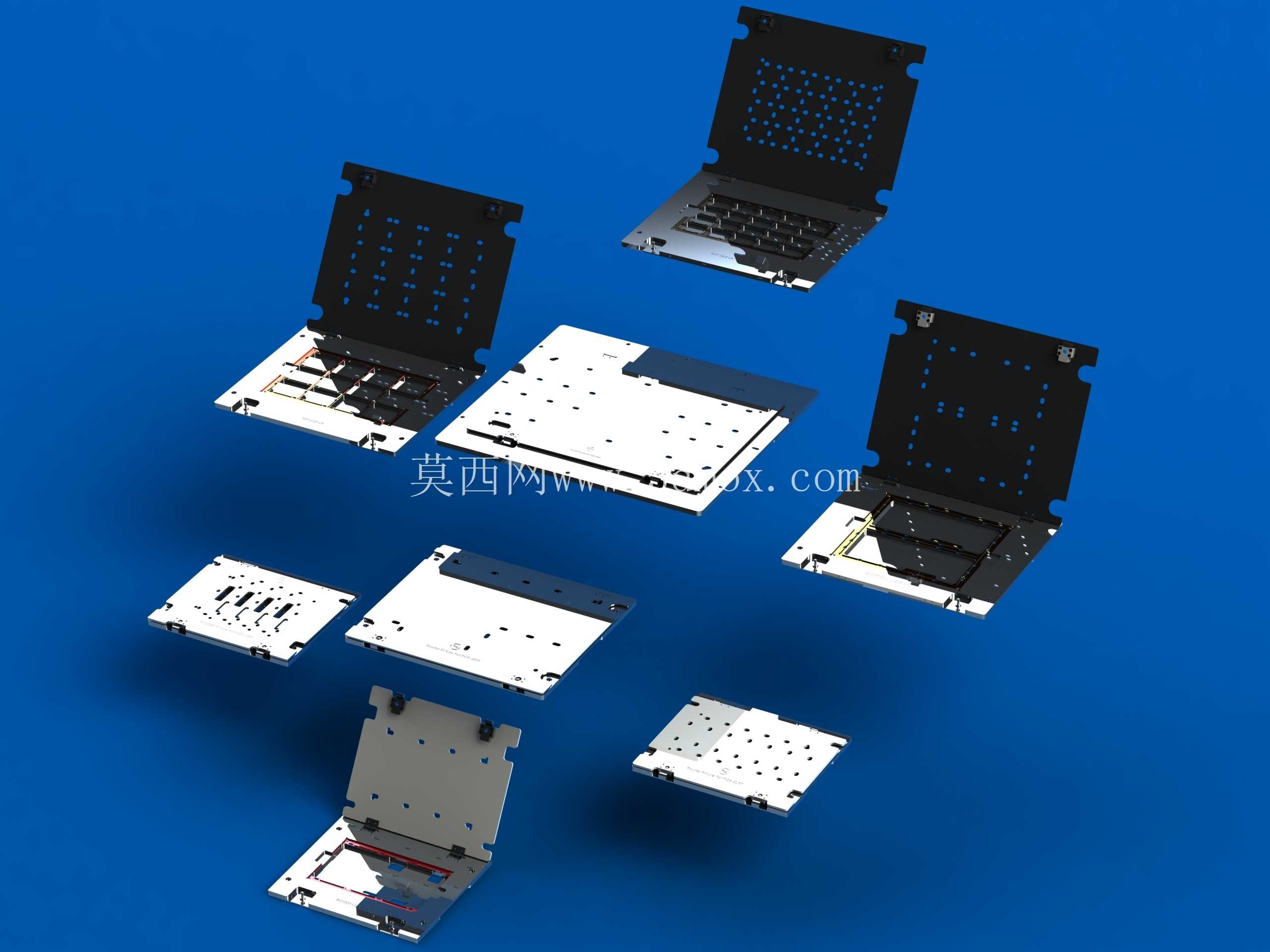

在PCB量产加工环节，铣削成型是板件外形加工、槽位开制的核心工序，这类铝制铣刀夹具的核心作用，是为不同规格的PCB板件提供稳定的装夹定位基准，避免铣削过程中板件移位、振颤导致的加工超差、板边毛刺、铣刀崩损等常见问题。不同于通用型台钳或简易压块夹具，这套夹具采用分体模块化设计思路，整套组件包含多组适配不同板型的定位基板、压合模块、定位销组件，可覆盖常规消费类电子PCB、工控板卡的铣削装夹需求，无需针对单款板件重新制作全套工装，能大幅缩短小批量多批次PCB加工的工装准备周期。

从实际加工场景来看，PCB铣削加工的进给速度通常在每分钟数米级别，铣刀高速旋转时会对板件产生持续的侧向切削力，若装夹力分布不均，很容易出现薄板翘曲、定位偏移的问题。这套夹具的定位基板采用标准铝型材加工而成，基板表面预设了等间距的定位孔阵列与T型槽结构，可根据PCB的外形尺寸、定位孔位置灵活调整定位销的安装位置，压合模块采用带缓冲压头的旋转压块结构，压合点可避开板件上的布线区域与贴片元件预焊位置，不会对板件表面造成压伤，同时能保证装夹力均匀分布在板件边缘，抵消铣削过程中的侧向力与振动。

设计过程中，这套夹具充分考虑了与常规PCB铣削设备工作台的安装适配性，基板底部预留了标准的工作台T型槽安装位，可直接通过T型螺栓固定在铣床工作台上，无需额外制作转接板。夹具的整体安装边界控制在常规小型PCB铣床的工作台行程范围内，不会出现超出行程无法加工的问题，各模块之间的连接采用标准快拆结构，更换不同规格的定位基板时无需重新校准整个夹具的基准，仅需通过基板上的基准边与工作台上的定位靠块对齐即可完成装夹，单次换型时间可控制在十分钟以内，适配小批量快速打样与中等批量量产的加工节奏。

从功能特性来看，这套夹具的所有与板件接触的定位面、压合面都做了硬质阳极氧化处理，表面硬度足够，长期使用不会因为铣削碎屑刮擦、反复装夹磨损出现基准面凹陷、定位精度下降的问题，同时铝制基体的重量较轻，操作人员单人即可完成模块更换与安装调整，无需起重辅助。定位销采用台阶式设计，下端与基板定位孔过盈配合保证定位精度，上端与PCB板的工艺定位孔间隙配合，间隙控制在0.02mm以内，既可以保证板件快速套入定位，又能将板件的定位误差控制在铣削加工的公差允许范围内。压合模块的压头采用非金属耐磨材质，不会在PCB板的阻焊层表面留下压痕，也不会因为压头导电导致板件线路短路的风险。

在实际使用过程中，操作人员可根据待加工PCB的厚度调整压块的压紧高度，适配0.4mm到3mm厚度的常规PCB板加工需求，对于带局部贴片元件的半成型板件，也可通过更换不同高度的压头、调整压合点位置，避开板件上已经焊接的元件，完成板件外形的二次精加工。夹具的排屑设计也充分适配铣削加工场景，基板表面预留了排屑缺口与碎屑导流槽，铣削产生的环氧树脂碎屑、铜屑可顺着导流槽从夹具边缘排出，不会堆积在定位面上影响板件的装夹平整度，日常清理仅需使用气枪吹扫即可完成，维护成本极低。

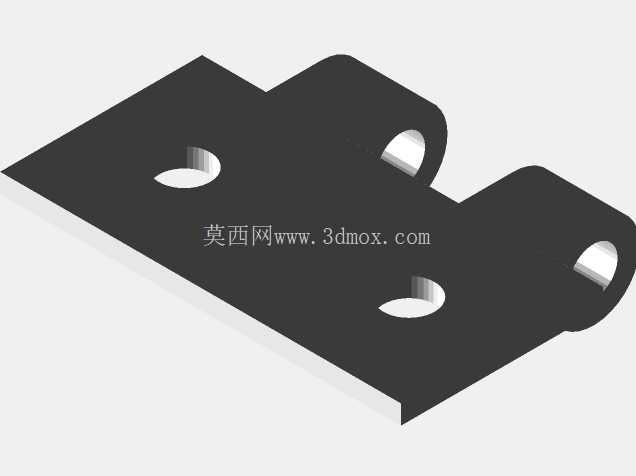

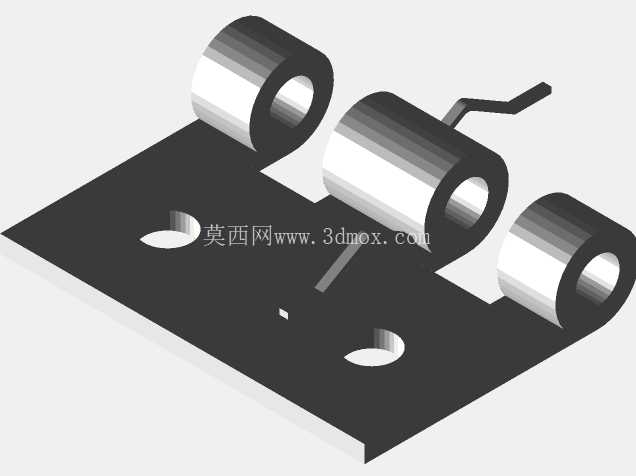

不同于一体式定制夹具，这套模块化夹具的各组件均可单独更换，若某一块定位基板出现磨损、磕碰损伤，仅需更换对应基板即可，无需报废整套夹具，长期使用成本更低。对于PCB加工车间来说，这类标准化铝制夹具可替代大量一次性定制工装，减少工装存储占用空间，同时统一的安装基准也能降低操作人员的装夹调试难度，减少因为装夹不当导致的板件报废率，提升铣削工序的整体加工良率与生产效率。在设计建模过程中，所有模块的配合尺寸都经过实际加工场景的公差校核，定位孔的位置度、基准面的平面度都符合工装夹具的设计精度要求，可直接用于实际工装的加工制作参考。
