三爪花键孔连接固定支架结构设计

在中小扭矩动力传输的装配场景里，这类带内花键的三爪连接支架是很常见的传动衔接零件，日常做结构设计时经常会碰到类似的安装需求——既要保证和花键轴的周向固定不打滑，又要通过三个支臂实现和外部构件的多点位固定，分散受力避免局部应力集中。从实际使用场景来看，这类零件常出现在小型动力输出端的连接部位，比如小型农机的动力转接、轻工设备的传动节点、改装车辆的辅助传动固定位，核心作用是把花键轴传递的扭矩通过三个支臂均匀传导到外接构件上，相比单臂或者双臂的连接结构，三爪呈120度左右分布的形式，能让每个安装点承受的剪切力降低三分之一以上，在频繁启停、正反转切换的工况下，不容易出现支臂断裂或者连接螺栓剪断的问题。

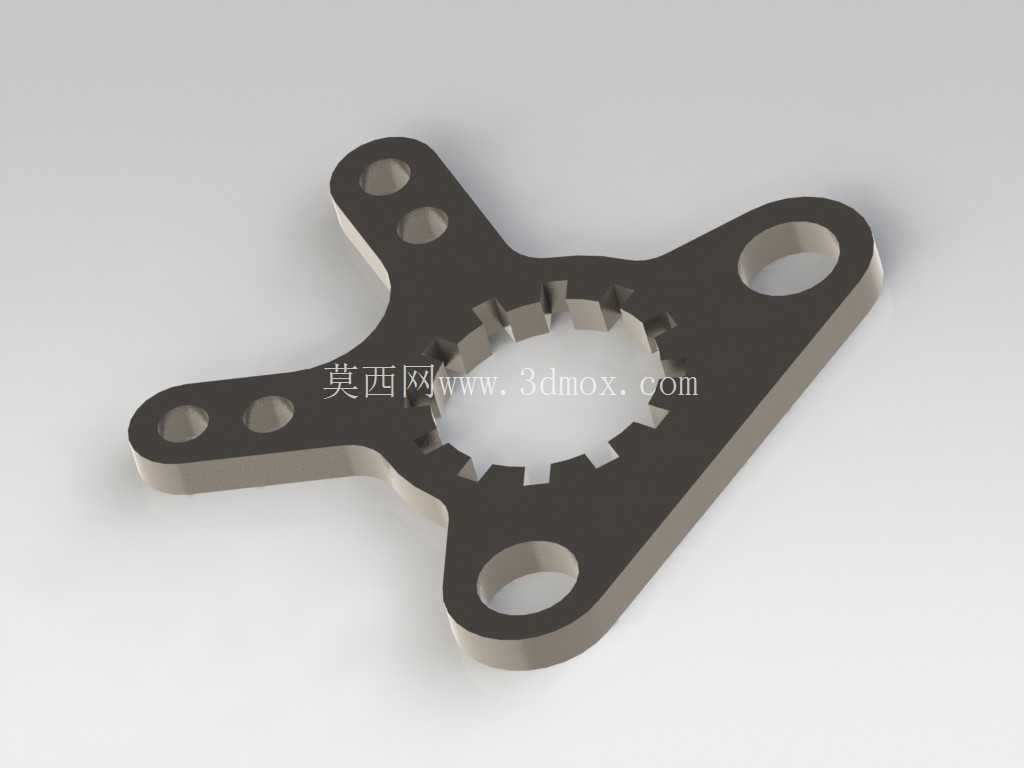

设计这类零件的时候，首先要敲定的是内花键的参数匹配，内花键的齿形、模数、齿数必须和对接的花键轴完全契合，齿侧的配合间隙要控制在合理范围，间隙过大会导致传动时产生冲击噪音，加速齿面磨损，间隙过小则会造成装配困难，甚至在温度变化出现热胀时出现卡滞。从结构上看，这个零件的基体是平板式结构，三个支臂从中心花键基座向外延伸，每个支臂的末端都设计了通孔，用来穿装固定螺栓，支臂的过渡位置都做了圆弧倒角处理，这是很关键的细节——如果是直角过渡，在承受扭矩载荷时，直角位置会出现严重的应力集中，反复受载后很容易从拐角处萌生裂纹，最终导致支臂断裂，圆弧过渡的半径要根据支臂的厚度和承受的最大扭矩来计算，一般取支臂厚度的0.3到0.5倍就能有效分散应力。

从安装边界来看，这类平板式连接支架的厚度不需要做的太厚，毕竟主要承受的是周向的剪切力和扭矩，轴向几乎不受载荷，厚度只要满足花键的啮合长度要求即可，过厚反而会增加不必要的重量，还会占用更多的轴向安装空间。三个支臂上的安装孔位置精度要求比较高，孔的中心距偏差要控制在0.1mm以内，否则安装时会出现螺栓无法穿入，或者强行装配后产生额外的装配应力，导致零件工作时受力不均。支臂上的安装孔设计成通孔而非螺纹孔，是考虑到这类连接件经常需要拆卸维护，通孔配合螺栓螺母的固定形式，比直接在支臂上攻螺纹的耐用性更强，反复拆装也不会出现螺纹滑牙的问题，适合需要定期检修的传动部位。

实际选型使用的时候，要注意核对内花键的参数和对接轴的匹配度，同时要确认三个支臂的安装孔分布圆直径和外接构件的安装位是否契合，安装时要在每个螺栓上加装平垫圈和防松垫圈，避免设备运行时的振动导致螺栓松动。零件的材质一般选用中碳钢经过调质处理，既能保证足够的强度承受扭矩载荷，又有一定的韧性，能承受短时的冲击载荷，不会出现脆性断裂。如果是用在有腐蚀的工况环境，还可以做表面发黑或者镀锌处理，提升防锈能力，延长零件的使用寿命。在三维建模过程中，做内花键特征的时候要注意齿根的圆角处理，不要做成尖锐的齿根，否则齿根位置的应力集中会大幅降低花键的承载能力，三个支臂的外形要做等强度设计，也就是从中心基座到支臂末端的截面变化要平缓，让每个截面的承受的应力尽量均匀，避免出现局部强度过剩或者局部强度不足的问题。
