卡钳盒内置小零件防跳压合衬垫

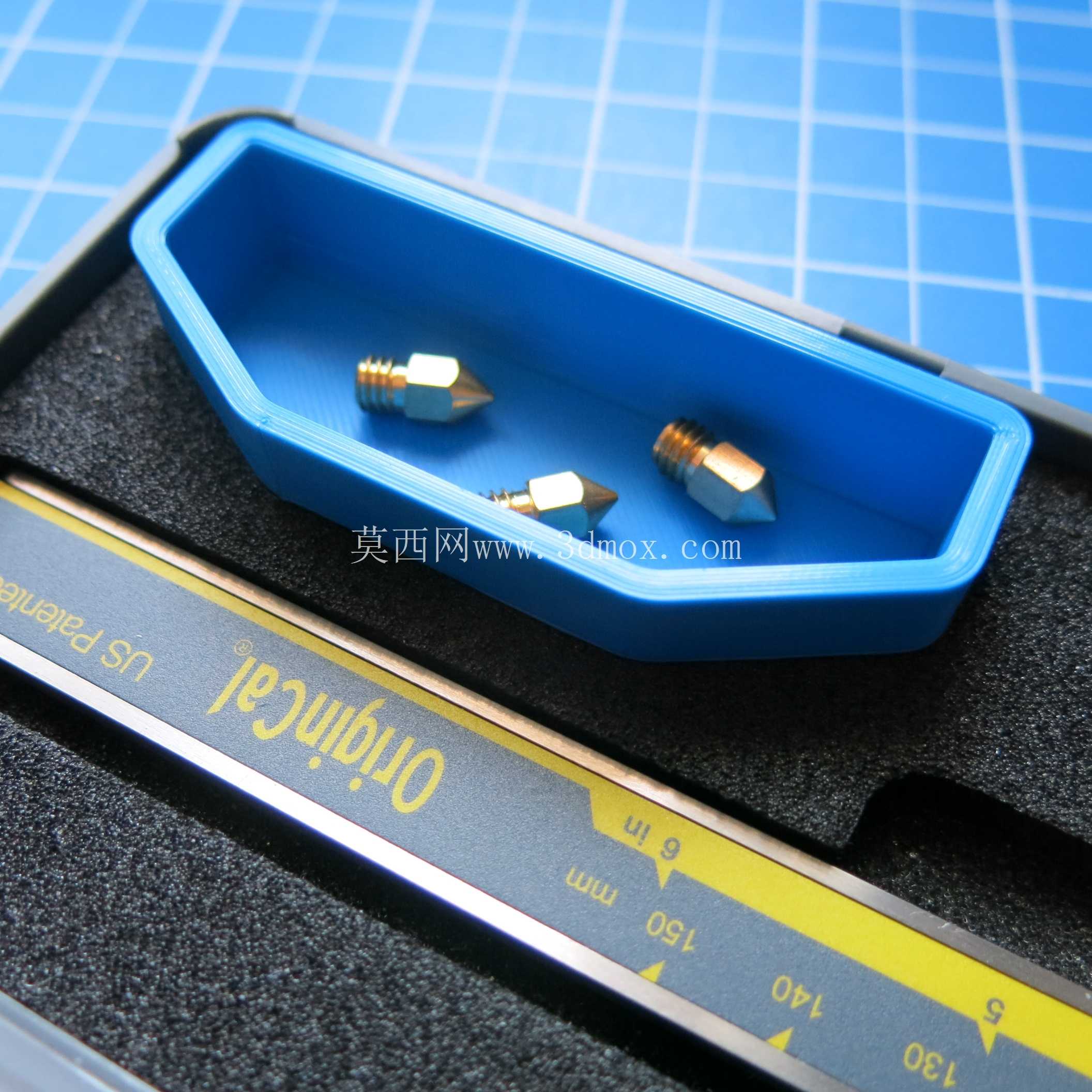

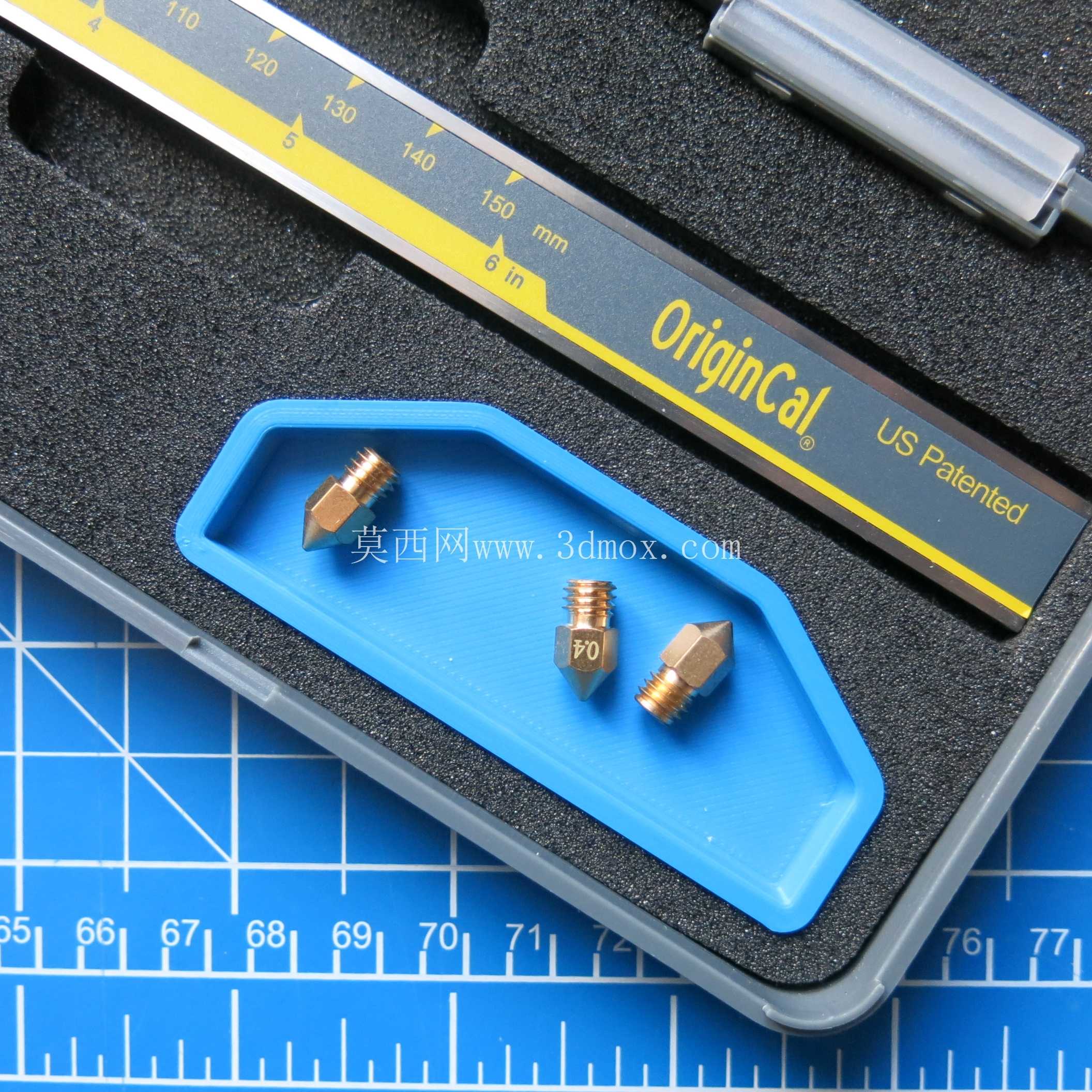

　　日常使用游标卡尺开展尺寸检测作业时，不少从业者习惯将替换测头、备用喷嘴这类细小金属配件直接放置在卡钳配套的便携收纳盒内，这类小零件普遍重量轻、外形带不规则切削面，在携带外出、工位转移的过程中，很容易随着盒体晃动发生弹跳移位，轻则在盒内磕碰刮花卡钳尺身的刻度镀层，重则从盒体缝隙处滑落遗失，给现场检测作业带来不必要的麻烦。这款衬垫正是针对这一实际使用痛点设计，采用压合式结构嵌入卡钳盒原有的海绵预留槽位，不需要对原有收纳盒做任何打孔、裁切改造，安装边界完全匹配常规150mm量程游标卡尺收纳盒的内部槽腔尺寸，衬垫边缘做了15度的斜向收边，既能够顺利嵌入槽位，又不会和盒内的卡尺尺身、深度尺杆发生运动干涉。

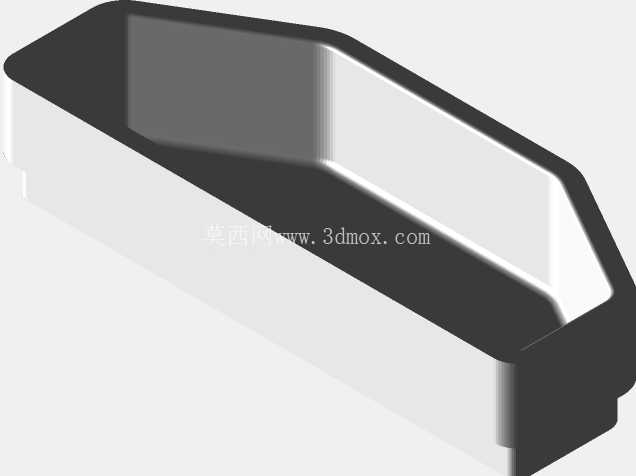

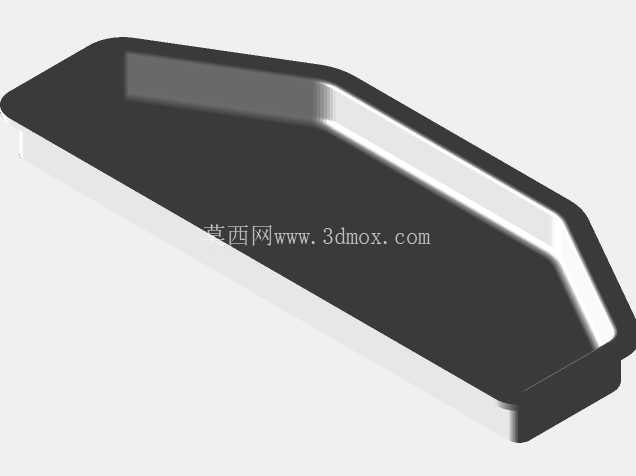

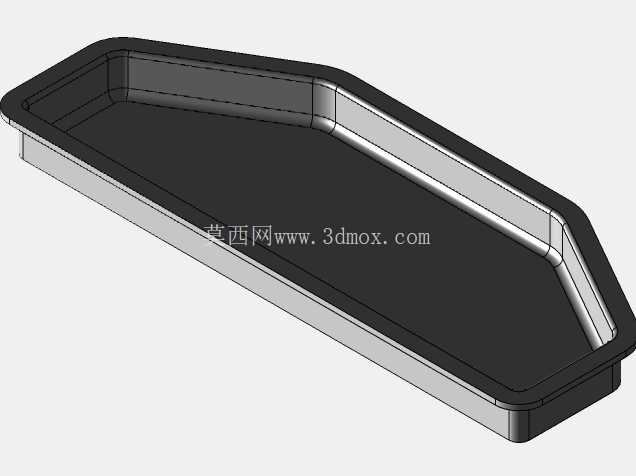

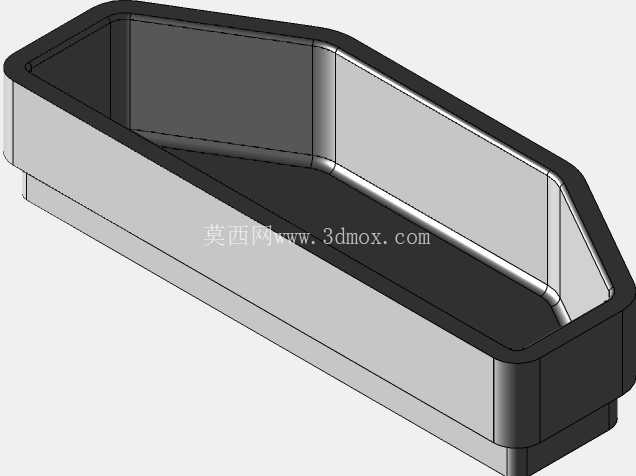

　　从功能设计上看，初代浅槽结构的衬垫在实际使用中，当收纳盒受到垂直方向的剧烈震动时，尺寸偏小的铜质喷嘴、微型测头仍有概率从槽位中脱出，因此优化后的版本适当提升了衬垫围挡的高度，围挡高度控制在8mm，刚好能够覆盖常规3D打印机喷嘴、卡尺替换测头的整体高度，同时不会因为围挡过高影响零件的快速取放。衬垫表面按照常用小零件的外形轮廓做了仿形定位槽，每个槽位的轮廓公差控制在0.2mm以内，既能够让零件顺利卡入，又能提供足够的夹持摩擦力，避免零件在槽内发生窜动。衬垫整体采用轻质高分子材料打印成型，整体重量不到10g，不会额外增加收纳盒的携带负担，材料表面具备一定的阻尼特性，和金属零件接触时不会产生硬磕碰，能够有效保护零件的尖端螺纹、测量接触面不受损伤。在实际工位应用场景中，这款衬垫除了适配卡钳收纳盒使用，也可以嵌入到其他尺寸匹配的工具盒、量具收纳槽内，用来固定小型紧固件、微型刀具、检测针规这类细小零件，解决零散小零件在收纳过程中的移位、磕碰、遗失问题。

　　设计过程中充分考虑了3D打印的工艺可行性，整体结构没有悬空角度超过45度的面，打印时不需要额外添加支撑结构，层厚设置在0.2mm即可获得足够的结构强度和表面精度，打印完成后只需要简单去除底部的打印 raft 即可直接投入使用，不需要做后续的打磨、攻丝等二次加工。衬垫的底部做了0.5mm深度的网格防滑纹，嵌入海绵槽位后能够和海绵表面产生足够的静摩擦力，即使将收纳盒倒置晃动，衬垫本身也不会从槽位中脱出。从结构强度角度考量，衬垫的壁厚设置为1.2mm，刚好是常规FDM3D打印3层壁厚的标准厚度，既能够保证足够的抗挤压强度，在受到意外外力冲击时不会发生开裂变形，又能够最大程度减少材料消耗，缩短打印耗时。

　　在日常量具维护场景中，不少一线检测人员都会遇到备用小零件收纳混乱的问题，以往常用的分格零件盒体积偏大，无法和卡尺一同放入便携收纳包内，单独携带又容易遗漏，这款嵌入式衬垫充分利用了卡钳收纳盒内的闲置空间，在不改变原有收纳盒外部尺寸、不影响卡尺正常存放的前提下，拓展了收纳盒的功能，让常用的替换小零件能够和卡尺放置在一起，外出作业时不需要额外携带零件收纳容器，取放零件时只需要打开收纳盒即可直接拿到对应配件，大幅提升现场作业的效率。衬垫的仿形槽位可以根据实际存放的零件外形做灵活调整，针对不同规格的喷嘴、测头、紧固件，可以快速修改槽位的轮廓尺寸，适配不同的使用需求，整体结构没有复杂的曲面和装配关系，修改调整的门槛很低，普通结构设计人员只需要掌握基础的三维建模技能，就可以根据自己的实际使用需求调整槽位布局，定制符合自身使用习惯的专属收纳衬垫。
