3D打印三角翻边孔加工凹模结构

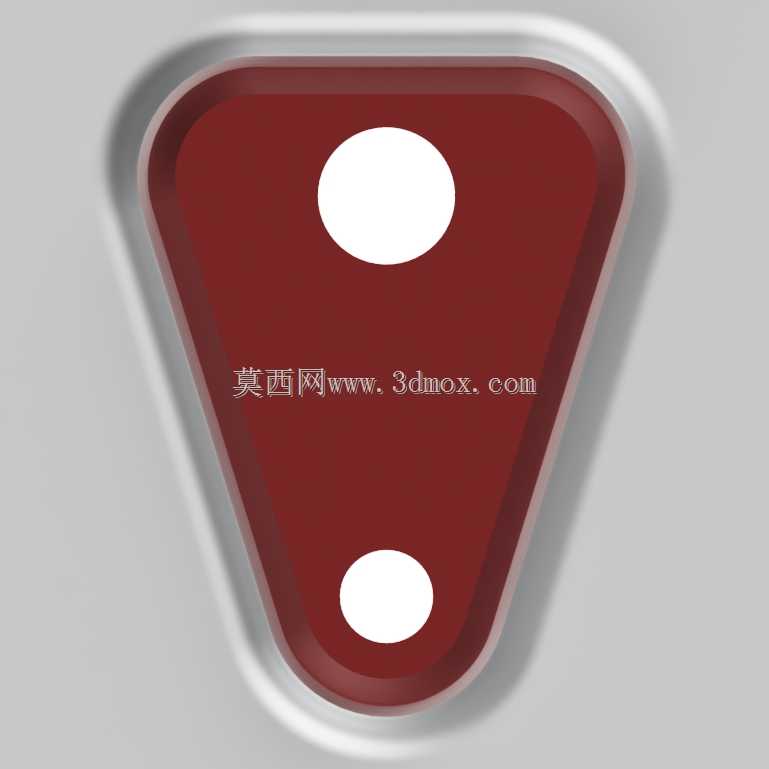

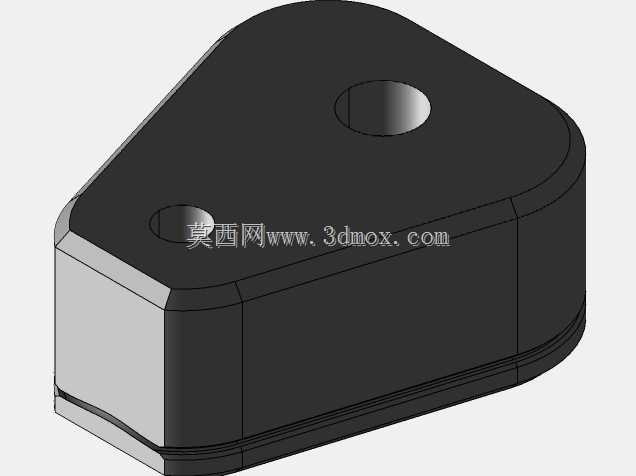

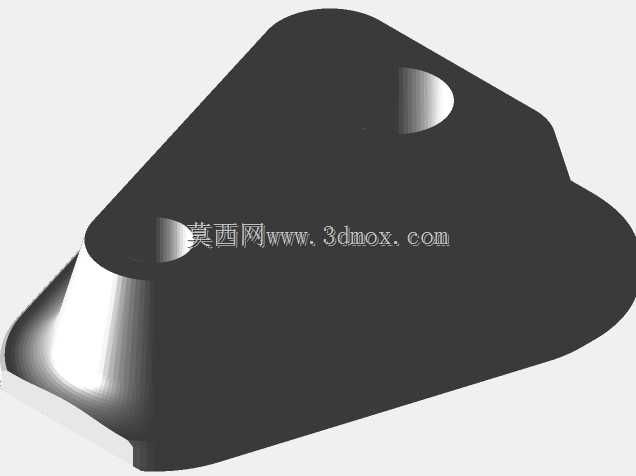

　　在小型五金件翻边加工场景中，这类三角凹模主要适配薄板类零件的孔位翻边成型工序，针对Hillman Imp类零件的安装孔翻边需求设计，可直接装夹在小型台钻或手动压力机的工作位上，完成薄板件的孔缘翻边作业，翻边后的孔位可直接用于后续的铆接、穿装紧固件，无需额外做孔口倒角去毛刺处理，能有效减少薄板孔位安装时的应力集中问题，提升连接件的装配贴合度。从结构设计来看，该凹模整体采用倒三角轮廓，主体成型面做了下沉式的型腔设计，型腔边缘设置了连续的圆角过渡，避免翻边过程中材料被尖锐棱边剪切断裂，保证翻边后孔缘的材料连续性，翻边高度可通过控制压力机的下行行程来调整，适配不同厚度的薄板加工需求。型腔内部设置的两个贯通圆孔，主要用于凹模的安装定位，

　　使用时可通过对应规格的螺栓穿过这两个孔位，将凹模锁紧在工装底座上，防止加工过程中凹模受侧向力移位，两个孔位的中心距经过匹配常用工装的安装孔距设计，无需额外加工转接板即可直接装夹在常规的小型工装平台上。设计过程中针对3D打印的成型特性做了结构优化，型腔的拔模斜度控制在1.5度，既保证打印完成后支撑材料易拆除，也不会影响成型面的尺寸精度，凹模的壁厚设置为均匀的6mm，既保证打印过程中不会出现壁厚不均导致的翘曲变形，也能承受翻边加工时的垂直压力，正常使用下不会出现型腔开裂的问题。实际使用时，需要将待加工的薄板零件预先冲裁出对应尺寸的底孔，将底孔对准凹模的型腔中心位置，通过配套的凸模下行施压，让底孔周边的材料沿凹模型腔的边缘延展成型，

　　形成垂直于板面的翻边结构，翻边过程中无需额外添加润滑剂，因为3D打印成型的型腔表面经过简单打磨后粗糙度可达到Ra1.6，能有效降低材料延展时的摩擦阻力，避免翻边位置出现拉裂、起皱的缺陷。该凹模的外形轮廓最大宽度适配常规小型工装的装夹范围，整体占用安装空间小，可在同一工作台上并排装夹多个同规格凹模，配合多工位压力机实现小零件的批量翻边加工，也可单独装夹在手动压力机上用于单件小批量的维修、试制加工场景。针对不同厚度的板材加工，可通过更换不同内径的同系列凹模来适配，该三角轮廓的设计相比圆形凹模，在加工三角区域附近的孔位时，能更好地避让零件本身的三角外形轮廓，避免加工时凹模与零件的非加工区域发生干涉，

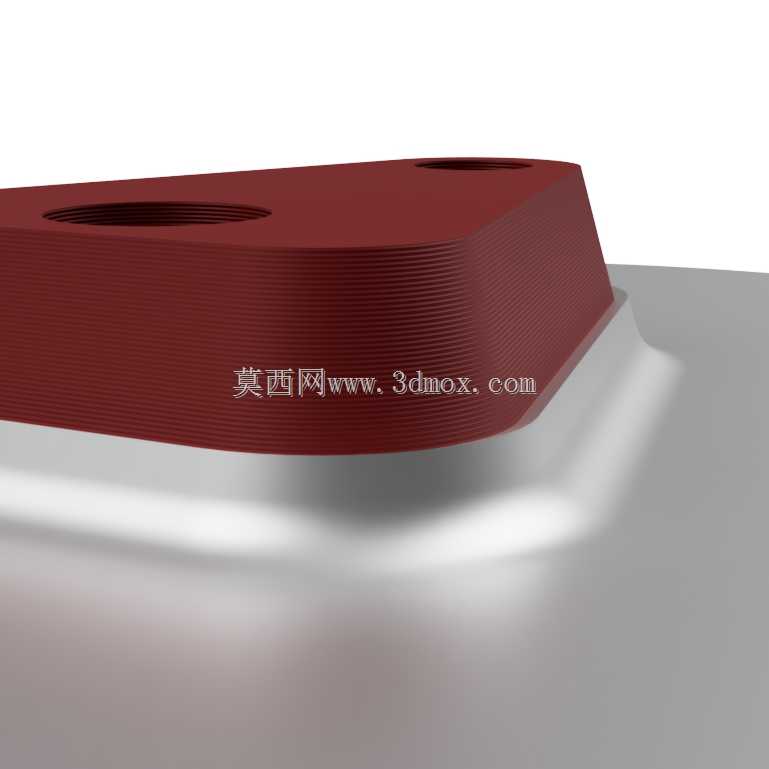

　　尤其适合外形为不规则三角状的小型薄板零件的孔位加工，无需制作复杂的仿形避让结构，大幅降低了工装的制作成本与周期。打印制作该凹模时，采用4层墙线的打印参数设置，能保证型腔侧壁的结构强度，40%的三角形填充密度在保证整体结构刚性的前提下，减少了打印材料的消耗，同时三角形填充的结构抗冲击性能优于网格填充，能承受翻边时反复的冲击载荷，延长凹模的使用寿命。在安装边界上，凹模底部做了0.2mm的平面度公差控制，保证装夹后与工装底座完全贴合，不会出现装夹倾斜导致的翻边高度不均问题，两个安装孔的位置度公差控制在0.1mm以内，保证装夹后型腔中心与压力机滑块的中心同轴，避免翻边时出现单边偏载导致的翻边歪斜、孔位不圆的问题。日常使用中，每次加工完成后只需清理型腔内残留的金属碎屑即可，无需做特殊的防锈维护，因为3D打印常用的PLA、PETG等材料本身具备一定的自润滑性与耐锈蚀能力，相比传统钢制凹模，这类3D打印的凹模制作周期短，改型成本低，非常适合新产品试制阶段的小批量加工需求，当需要调整翻边孔的尺寸时，只需修改三维模型的型腔参数重新打印即可，无需经过传统的铣削、热处理等复杂机加工工序，能大幅缩短新产品的工装准备周期。
