水火箭动力系列锥头结构设计

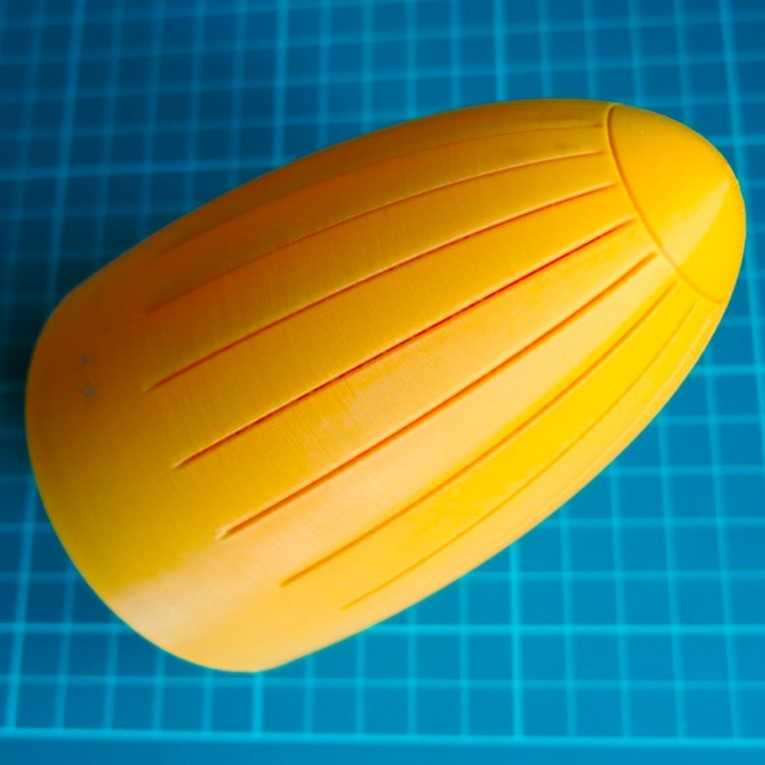

　　这款锥头结构是面向学生水火箭竞赛项目开发的专用气动承载部件，核心作用是在水火箭发射与飞行过程中承担前端气动整流、冲击缓冲的功能，同时通过结构优化平衡整体重量与结构强度的矛盾，适配中小学生科技竞赛、课外工程实践教学等场景的使用需求。从实际使用场景来看，水火箭发射瞬间会承受高压气体瞬时释放带来的轴向冲击力，飞行过程中前端锥头直接接触高速气流，落地时还会首先承受与地面的撞击载荷，这就要求锥头结构既要有足够的结构刚度维持气动外形，又要尽可能降低自身重量，避免增加箭体头部配重导致飞行重心偏移，影响射程与飞行稳定性。设计过程中首先围绕气动效率确定了整体流线型轮廓，锥面采用连续变曲率曲面过渡，从顶端小圆弧平滑过渡到尾部与箭身对接的圆柱段，

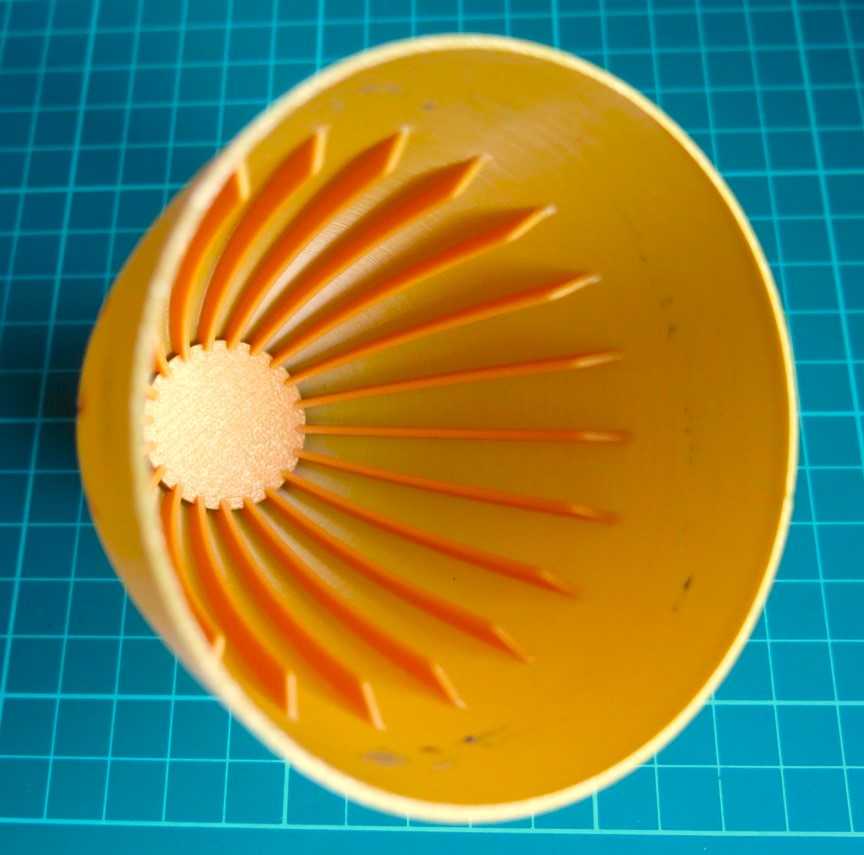

　　曲面曲率经过反复调整，能够有效降低飞行过程中的空气压差阻力，减少高速飞行时的气流紊流，避免锥头部位产生涡流影响箭体飞行姿态。结构强度设计上，没有采用传统等壁厚的实心锥结构，而是结合FDM熔融沉积3D打印的工艺特性做了针对性优化：锥头顶端撞击受力区域做了局部壁厚加厚处理，壁厚从顶端向尾部对接段逐步递减，在保证撞击强度的前提下尽可能减少耗材用量，降低整体重量。对接段设计了与标准PVC箭身管径匹配的圆柱配合面，配合面预留了0.2mm的安装公差，既可以直接插接固定，也可以配合密封胶做粘接处理，保证连接部位的气密性，避免发射时高压气体从对接缝隙泄漏损失推力。针对3D打印的工艺特性，设计时特意规避了大角度悬空结构，

　　整个锥头无需添加支撑即可完成打印，打印完成后不需要做额外的支撑去除打磨工序，降低后处理工作量。不同壁厚区域的过渡位置做了圆角平滑处理，避免打印过程中出现应力集中，导致打印件层间开裂。实际测试验证中，该结构在70米射程的发射测试中，能够承受发射瞬间的轴向冲击与落地撞击，没有出现结构碎裂、变形的问题；针对不同打印参数做了适配验证，采用大直径喷嘴、零填充的打印参数时，打印效率更高，成型件的层间结合强度更优，能够满足竞赛场景下快速制作、反复使用的需求；小直径喷嘴打印的部件表面精度更高，适合展示类场景使用，两种参数下的成型件都能满足结构强度要求，使用者可以根据实际使用场景选择对应的打印工艺参数。从安装边界来看，

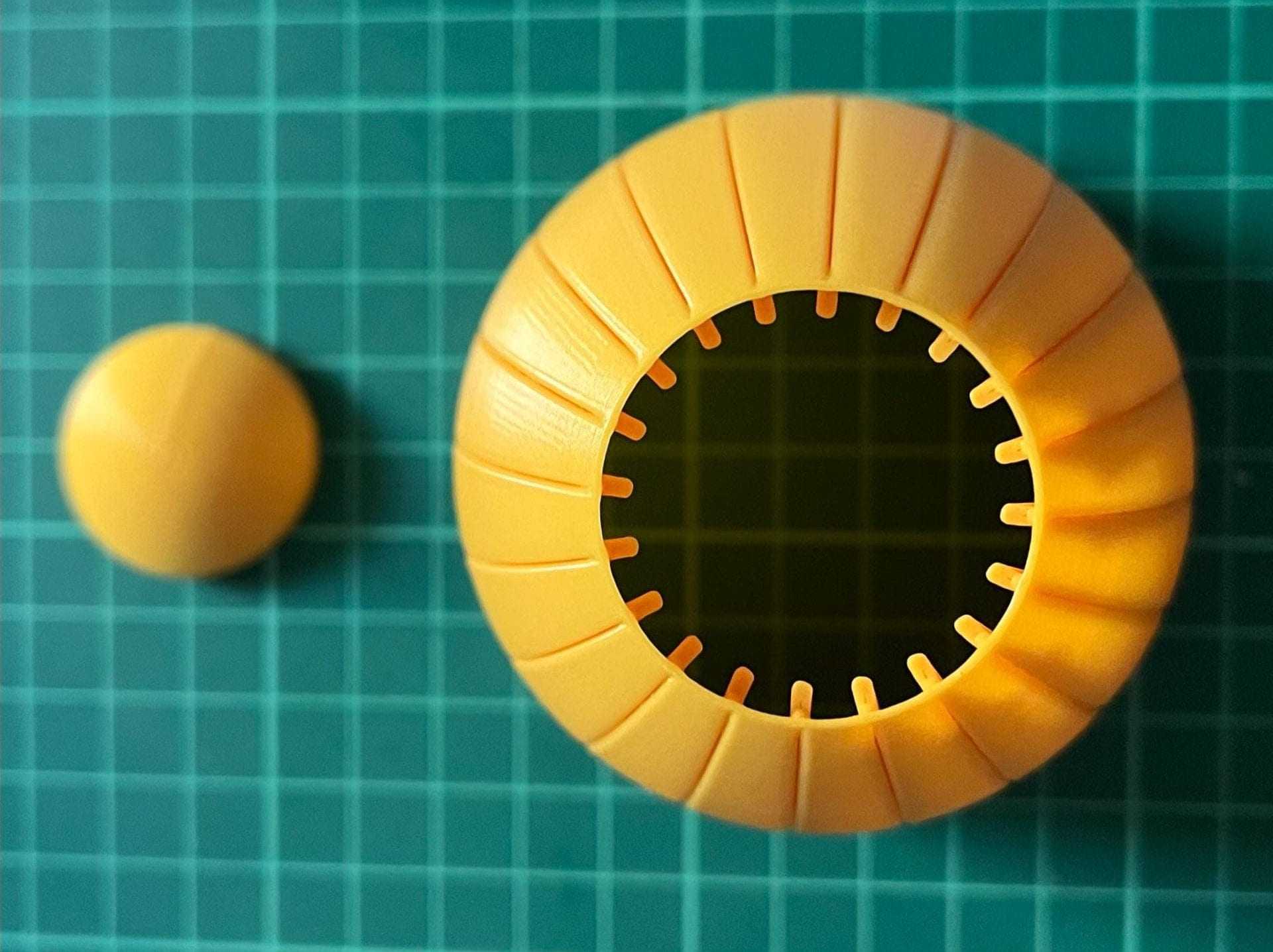

　　锥头尾部对接段的外径与常用的50mm直径PVC箭身内径匹配，整体长度控制在120mm，安装后不会超出箭体前端的重心调整范围，不需要额外调整尾部配重即可保证箭体静稳定度符合飞行要求，锥头内部预留了少量空腔，使用者可以根据实际发射的气压、注水量微调头部配重，进一步优化飞行轨迹。结构表面没有设计多余的凸起或凹槽，既保证了气动外形的连续性，也减少了打印过程中的停顿节点，提升打印成型质量。针对落地撞击的受力特点，锥头顶端采用了小半径圆弧设计，相比尖锐顶端能够更好地分散撞击应力，避免落地时顶端直接穿刺破损，同时圆弧顶端也能降低使用过程中的划伤风险，适配学生群体的使用安全要求。
