车用铝挤压绳索导轨结构设计

在商用车、特种作业车辆的舱体、侧围附属结构设计中，绳索导轨是承担柔性绳索导向、限位、滑动支撑的核心配套部件，这类部件长期暴露在户外工况下，既要承受绳索往复滑动带来的摩擦损耗，也要耐受温度交变、雨水侵蚀、路面碎石冲击等复杂环境影响，传统钢制导轨存在重量大、易锈蚀、成型后装配公差难控制的问题，而采用铝挤压工艺成型的绳索导轨，能在满足结构强度的前提下大幅降低部件自重，同时通过截面一体化成型减少后续拼接装配的工序，目前已经在物流厢式车、房车、工程作业车的侧帘结构、外挂绳索固定系统中得到广泛应用。

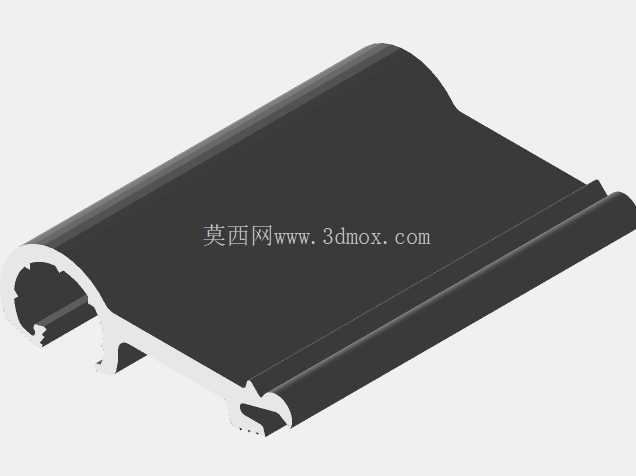

这款铝挤压绳索导轨在截面设计阶段，就充分考虑了实际装车后的安装边界与使用需求，整体截面宽度控制在121mm，适配多数车型侧围预留的120-130mm安装空间，截面高度40mm，不会突出侧围外板过多造成风阻增大或剐蹭风险，卷曲导向部位的圆弧直径为100mm，匹配常用直径8-12mm的编织尼龙绳、包钢芯绳索的弯曲半径要求，避免绳索在导向过程中出现过小折弯导致的纤维断裂、芯线外露问题，延长绳索的实际使用寿命。导轨的主体承载面采用带纵向加强筋的平板结构，筋条高度3mm，间距8mm，既可以提升铝型材截面的抗弯模量，避免车辆行驶过程中振动导致导轨变形，也能在绳索滑动时形成点状接触，减少滑动摩擦面的接触面积，降低绳索滑动时的阻力，同时筋条之间的凹槽可以留存少量润滑脂，延长维护周期。

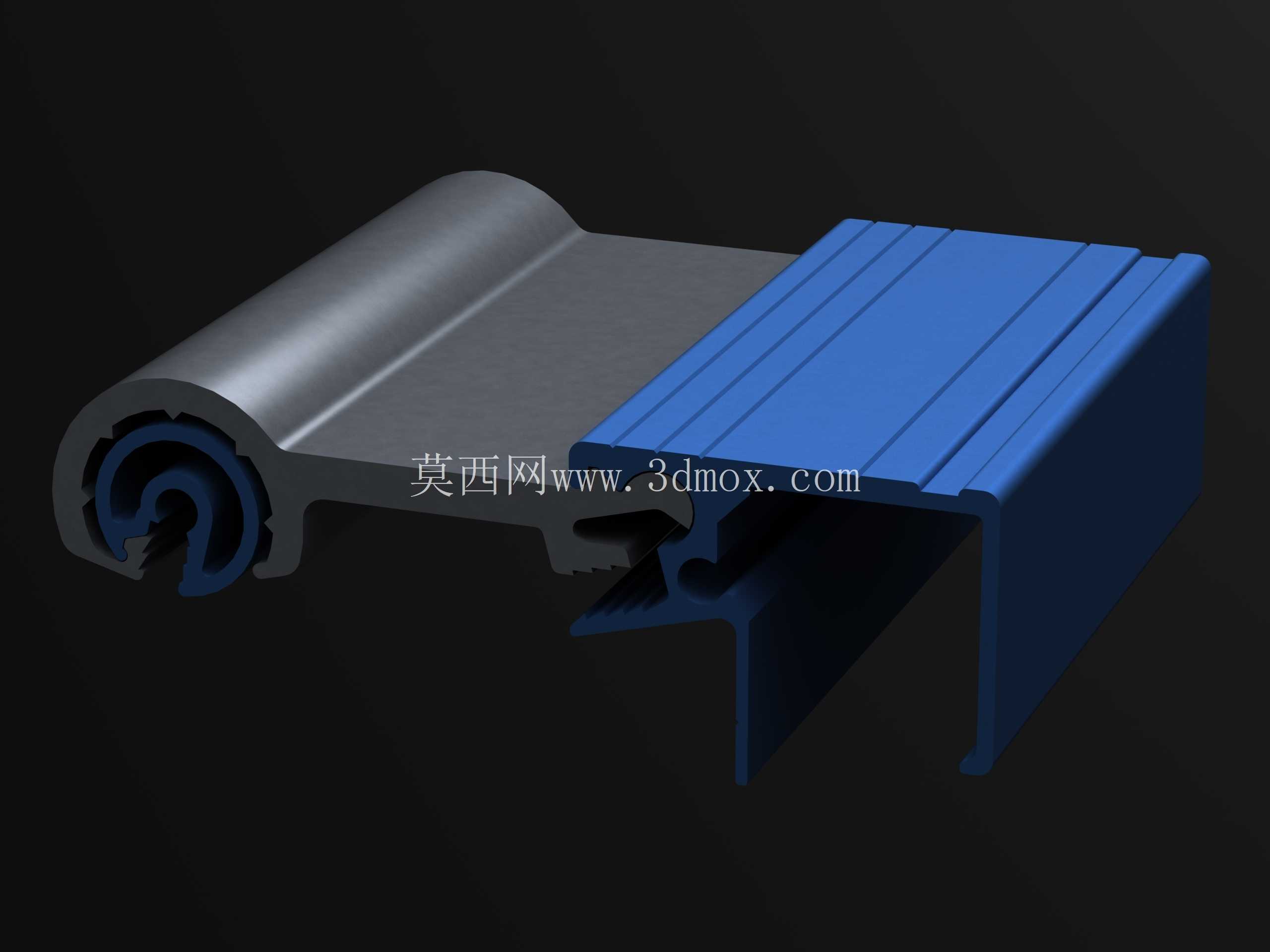

导轨左侧的卷曲锁合结构是整个设计的核心功能区，采用C型开口加内部倒扣的结构形式，开口尺寸略小于绳索直径，装配时可以将绳索从开口处压入型腔内部，倒扣结构能防止车辆颠簸、绳索张紧力波动时绳索从导轨中脱出，型腔内部的圆弧面完全贴合绳索的外圆轮廓，滑动过程中绳索不会出现卡滞、偏磨的问题。同时卷曲结构的根部设计了2mm的圆角过渡，避免应力集中导致铝型材在挤压成型、后续安装受力时出现根部开裂的问题。导轨右侧的安装边采用带卡槽的阶梯结构，安装时可以先将橡胶密封胶条嵌入卡槽内，再通过自攻螺钉或者拉铆钉将导轨固定在车辆侧围的骨架上，密封胶条可以填充导轨与车身钣金之间的间隙，防止雨水渗入车厢内部，同时也能缓冲车辆行驶过程中导轨与钣金之间的振动异响，避免金属直接接触产生的电化学腐蚀问题。

从材料选型来看，这款导轨采用6063-T5铝合金进行挤压成型，这种材料的挤压成型性能优异，可以实现复杂截面的一次成型，不需要后续大量的机加工工序，T5时效处理后的抗拉强度可以达到160MPa以上，完全满足导轨承受绳索张紧力、振动冲击的强度要求，同时铝合金表面可以进行阳极氧化处理，氧化膜厚度控制在10μm以上，能耐受沿海地区盐雾、北方道路除冰盐的腐蚀，相比传统镀锌钢制导轨，使用寿命可以提升3倍以上，自重却只有钢制导轨的三分之一，符合目前车辆轻量化的设计趋势。在实际装配过程中，这款导轨的标准段长度可以做到6米，能够适配不同长度的车型侧围需求，现场安装时可以根据实际尺寸进行裁切，裁切后只需要对端面进行去毛刺处理就可以装配，不需要复杂的焊接、表面处理工序，能大幅提升整车装配的效率。

在结构细节的优化上，设计团队也充分考虑了实际使用中的各类问题：导轨的所有外露棱边都做了R0.5mm的圆角处理，避免装配、维护过程中锋利的棱边划伤操作人员，也防止绳索滑动过程中被棱边割伤；导向面的表面粗糙度控制在Ra1.6以下，挤压成型后只需要进行简单的矫直处理就可以达到使用要求，不需要额外的抛光工序；安装边上的螺钉孔可以在挤压成型后通过数控加工统一预制，孔位公差控制在±0.2mm以内，保证现场安装时能够与车身骨架上的预焊螺母快速对位，减少现场配孔的工作量。针对低温环境下的使用场景，这款铝导轨的线膨胀系数与车身常用的冷轧钢板差异较小，在-40℃到60℃的温度区间内，导轨与车身之间的变形差不会超过0.5mm，不会因为温度变化导致安装点松动、密封失效的问题。

从三维建模的角度来看，这类铝挤压零件的建模核心在于截面草图的全约束绘制，需要重点控制各个功能区的尺寸公差、圆角过渡，避免出现截面壁厚不均导致挤压成型时出现变形、充不满的问题，同时要在建模阶段就模拟绳索在导轨内的滑动轨迹，检查是否存在干涉、卡滞的风险，验证不同直径绳索在型腔内的活动间隙是否在合理范围内，还要考虑挤压模具的成型工艺性，截面的壁厚差不能超过2mm，避免挤压时金属流速不均导致型材弯曲、扭拧。这款导轨的模型完整还原了所有的结构细节，包括加强筋、卡槽、倒扣结构的尺寸都完全按照实际生产的要求绘制，可以直接用于后续的工程图导出、模具设计、装配干涉检查，也能作为同类型绳索导轨设计的参考案例，帮助结构设计人员快速掌握这类铝挤压车用配件的设计要点，减少前期方案验证的时间成本。
