起重机吊钩总成实体结构设计方案

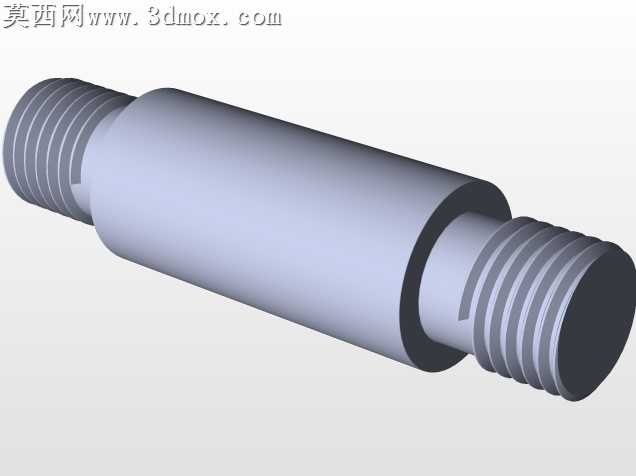

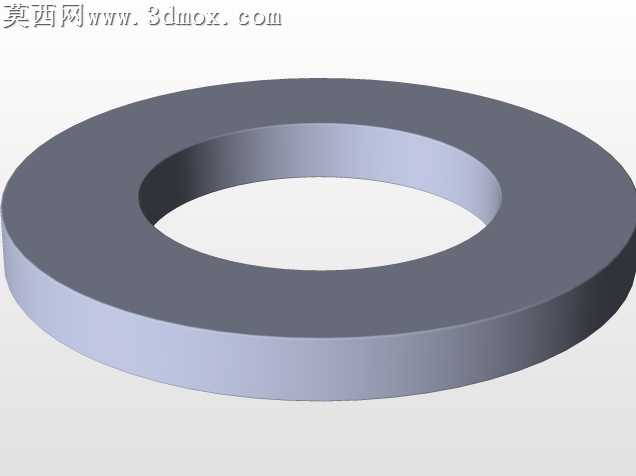

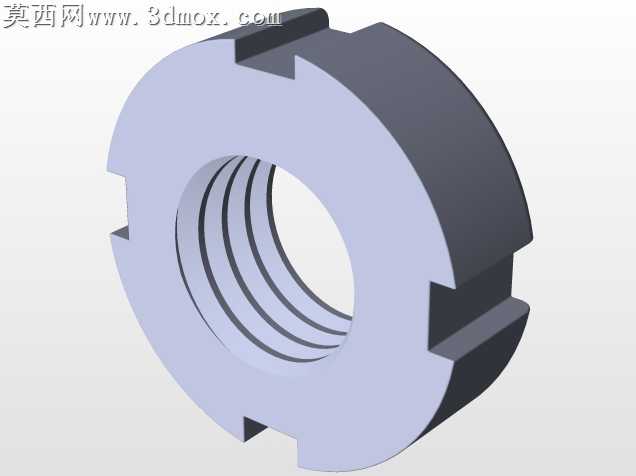

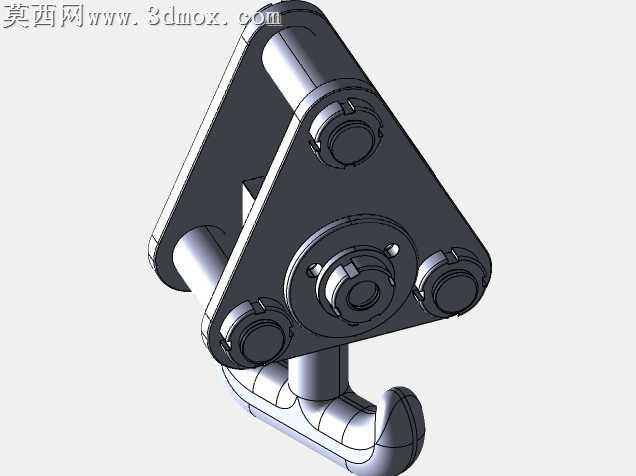

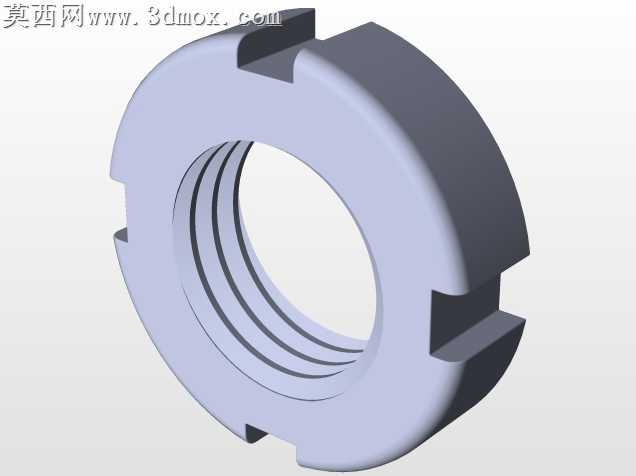

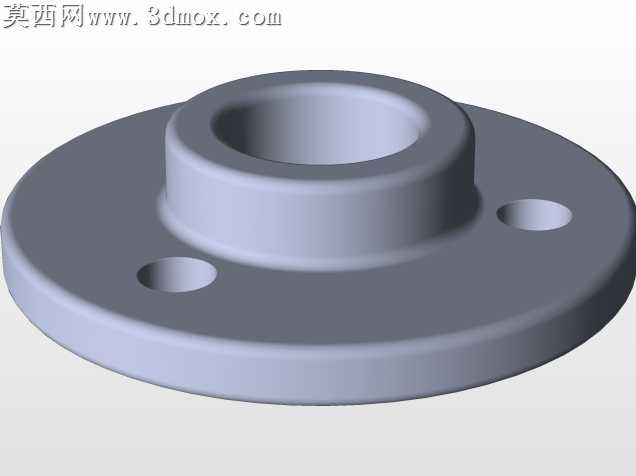

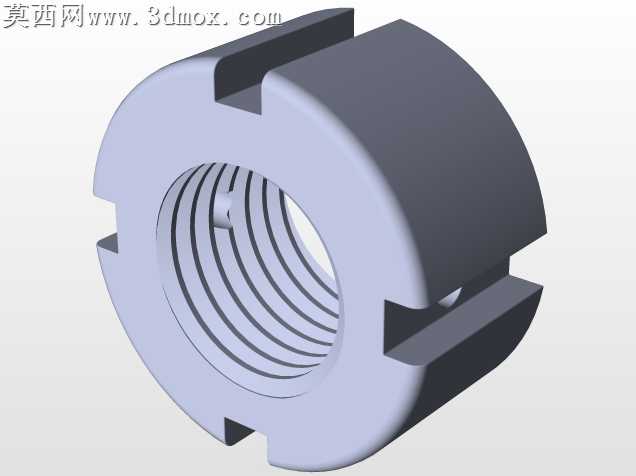

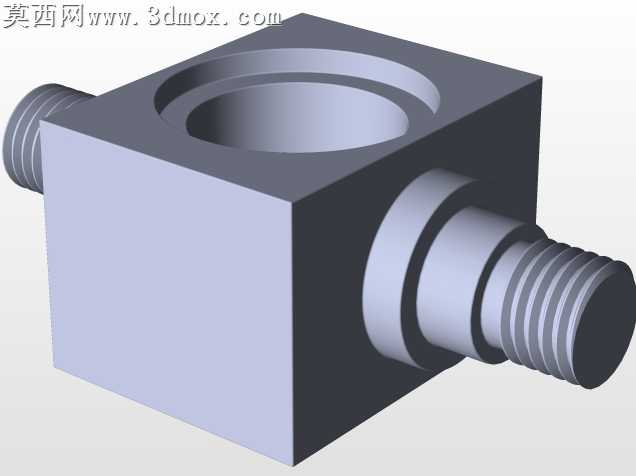

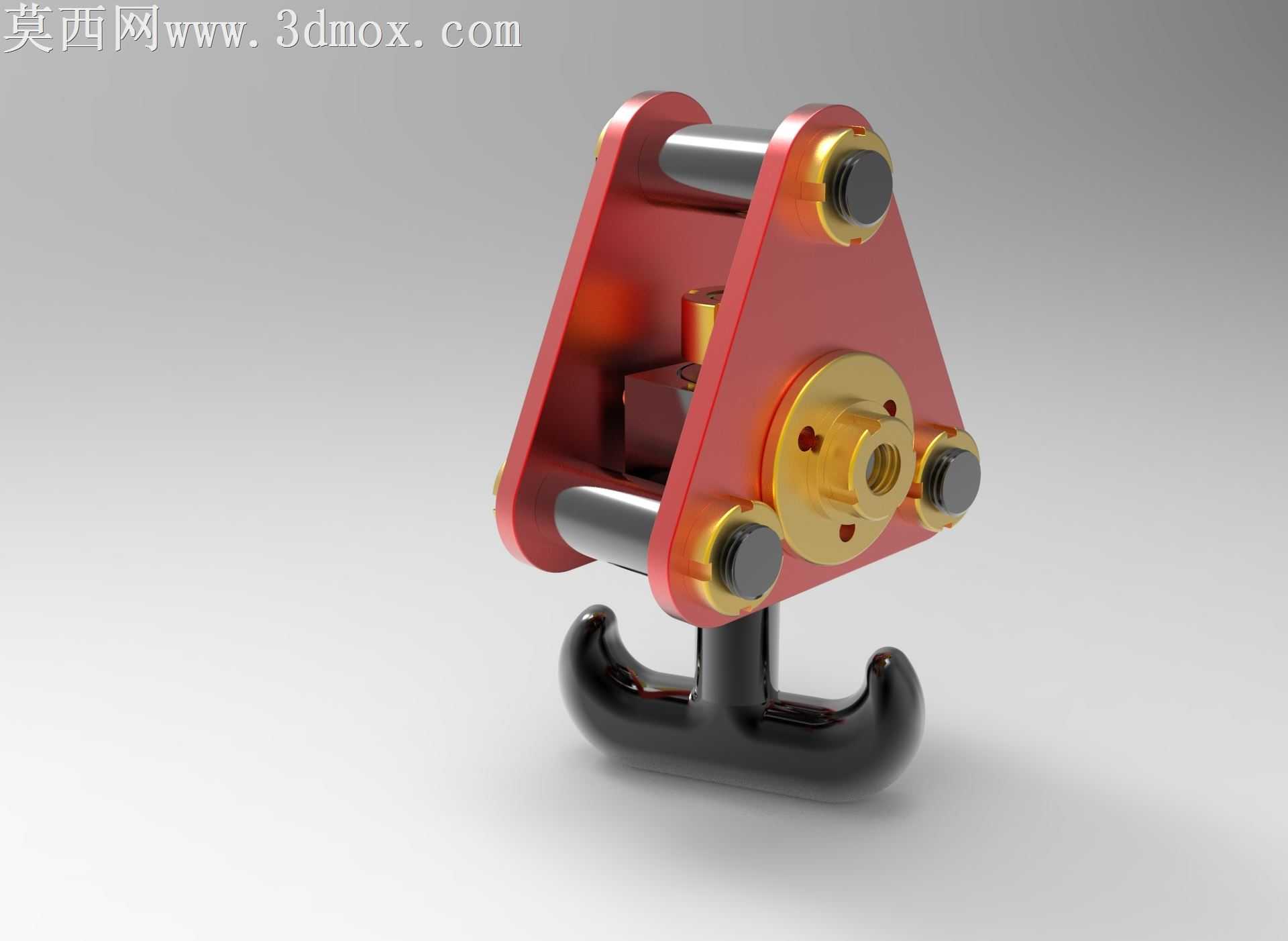

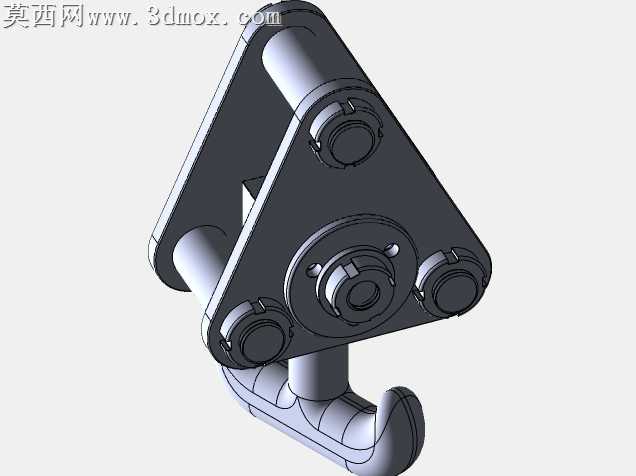

本作品为起重机吊钩总成的三维实体设计成果，建模过程严格遵循起重机械零部件的设计规范与实际工况需求，完整还原了吊钩总成的全部装配结构与细节特征。建模阶段以参数化设计思路搭建整体框架，首先完成吊钩本体的轮廓构建，依据起重吊钩的力学承载特性，对钩身的弯曲弧度、钩尖的防脱角度、钩柄的连接尺寸做了精准的参数约束，保证钩体部分的曲面过渡顺滑无棱角，避免应力集中隐患。随后依次构建两侧三角形吊板、连接销轴、中部旋转连接座、紧固件等配套零件，每个零件的装配间隙、配合公差都按照实际机械装配要求设置，销轴与吊板的铰接位置预留了合理的转动间隙，中部旋转座的连接法兰做了定位孔与止口结构的还原，确保整体装配关系完全符合实际起重吊钩的运动逻辑，可实现吊钩沿垂直轴线的旋转动作与铰接位置的灵活摆动。材质与渲染阶段针对不同零件的功能特性匹配对应材质效果：吊钩本体采用高强度合金钢材质表现，表面做发黑处理的哑光金属质感，还原起重吊钩耐磨、高强度的材质特性；两侧吊板赋予醒目的工业防护红漆质感，表面添加细微的漆面颗粒与光影反射效果，模拟工业涂装的真实质感；销轴、紧固件、中部旋转法兰采用镀锌亮面金属材质，与红色吊板、黑色钩体形成清晰的视觉区分，既能够直观展现不同零件的功能分区，也让整体渲染效果更具工业产品的真实感。设计过程中充分考虑了吊钩总成的受力传递路径，从顶部吊板连接位置到中部旋转座，再到下部吊钩本体的力流走向做了结构上的呼应，三角形吊板的结构设计有效分散起吊过程中的载荷，各连接位置的紧固件布局对称合理，在还原外观结构的同时，也体现了起重部件安全可靠的设计原则。整体模型装配层级清晰，零件特征完整，没有冗余的几何结构，既可以作为起重机械设计的参考案例，也可用于相关的结构演示、教学讲解场景，完整展现了起重吊钩从零件设计到总成装配的全流程建模思路。
