五吨移动式龙门起重设备结构设计

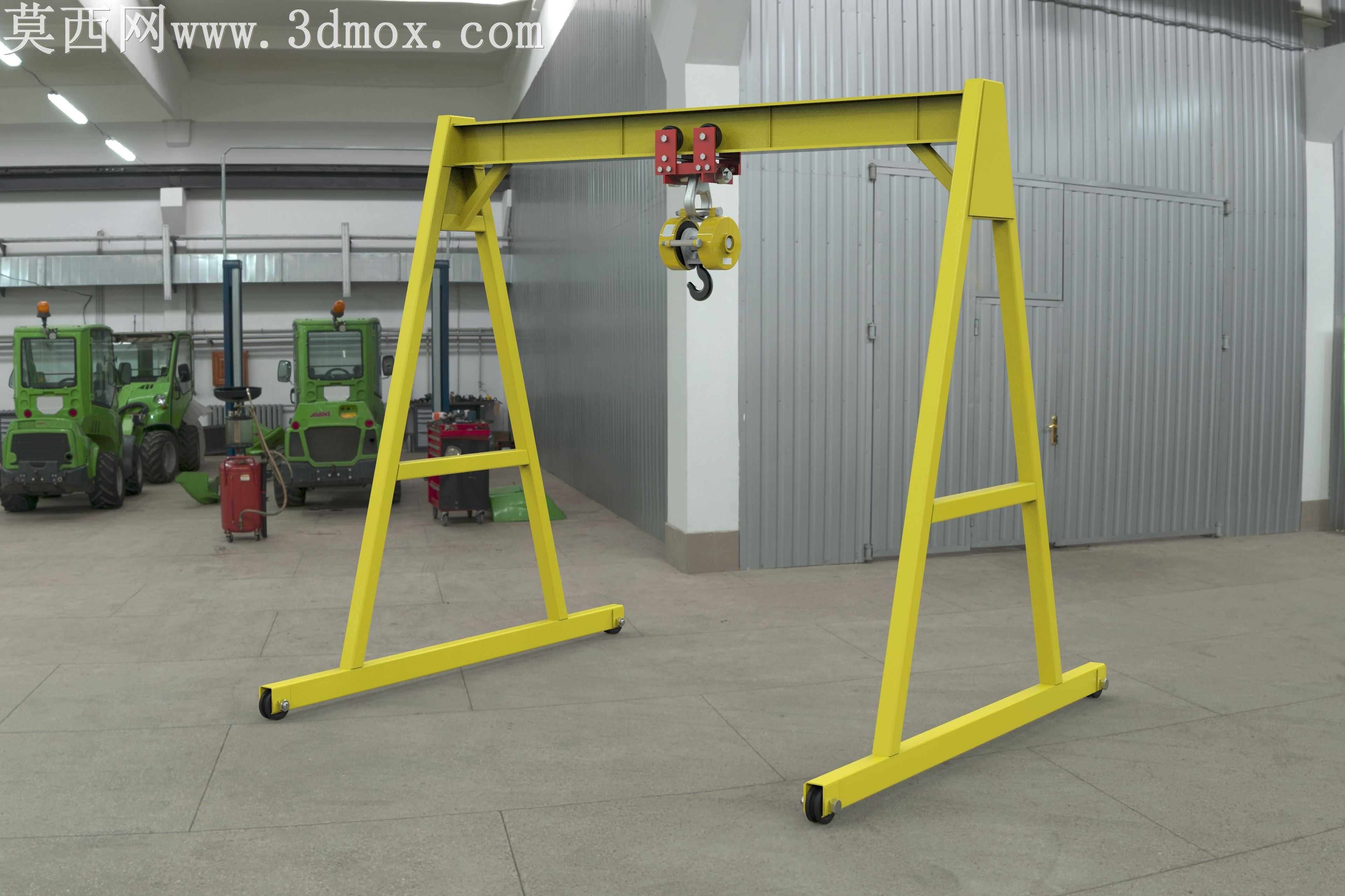

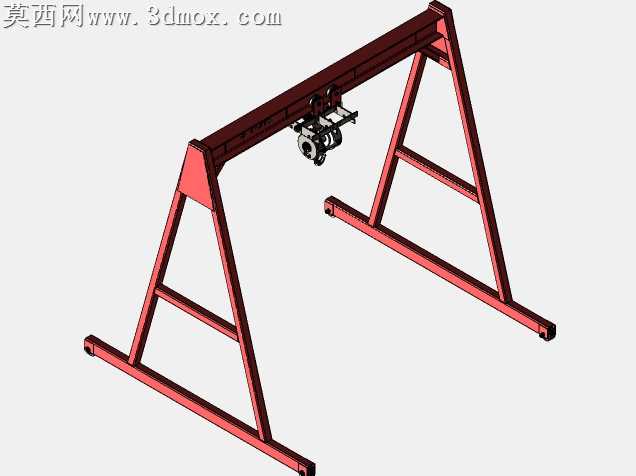

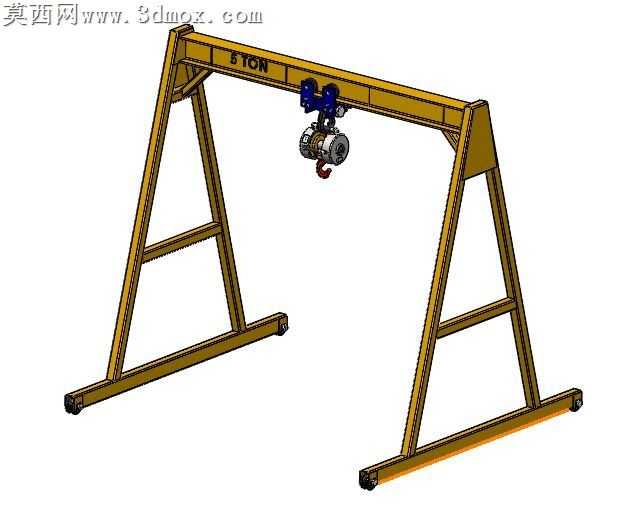

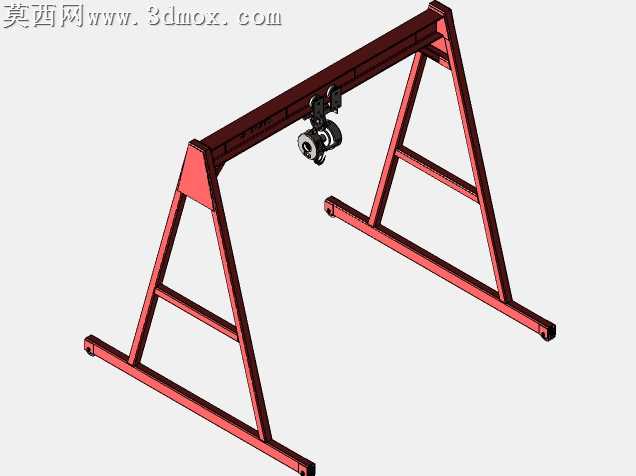

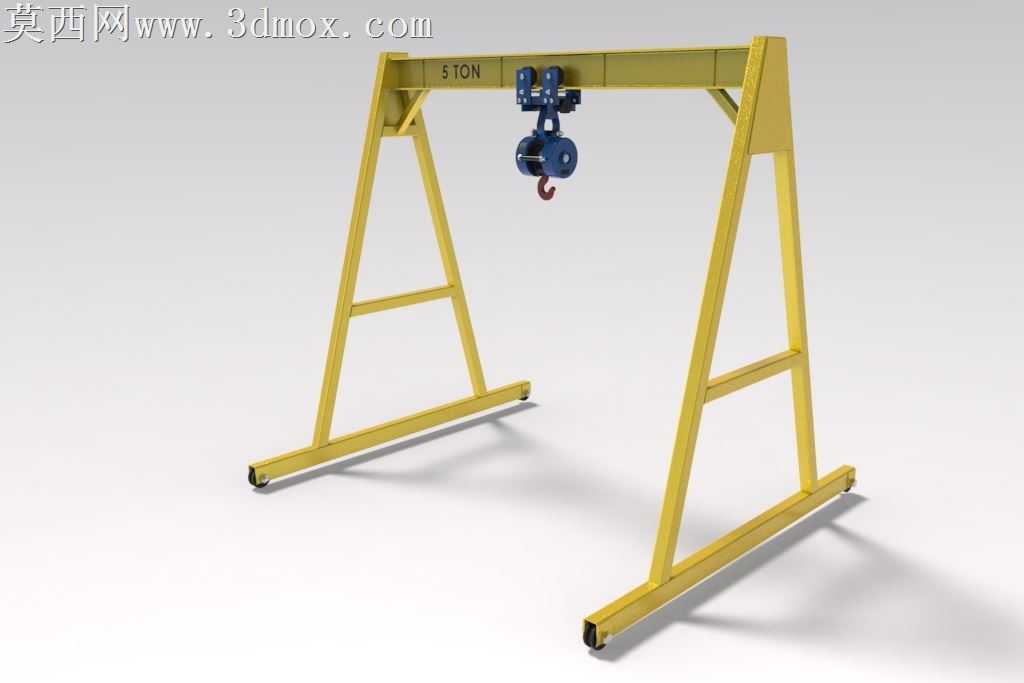

做这套五吨移动龙门架模型的时候，最先卡壳的是支腿和横梁的连接节点，一开始想直接做直角焊接，算受力的时候发现横梁受载后弯矩全堆在焊缝位置，真做出来用久了容易裂，后来把支腿顶部做了带斜撑的承托结构，横梁搭在承托面上再做围焊，相当于把集中力分散到三个接触面，既省了额外的加强筋耗材，受力路径也顺了很多。脚轮部分没选普通的万向轮，毕竟五吨的载荷压下来，普通轮架很容易变形，特意做了带加厚安装板的重载脚轮，轮架和支腿底梁的连接位置加了一圈补强板，还在底梁两端留了可伸缩的支撑螺杆孔，真要吊重的时候把螺杆拧下来撑住地面，不会因为轮子滑动出安全事故。电动葫芦的安装轨面一开始做的是平直面，后来查了实际起重设备的轨型，把横梁下沿改成了适配葫芦滚轮的内凹轨道，葫芦跑起来不会脱轨，还特意给葫芦的吊钩组留了足够的升降行程，不会碰到横梁底架。做装配配合的时候，支腿和底梁、横梁的连接全用了重合加同轴的配合，还加了极限位置的碰撞检查，比如葫芦移动到横梁两端的时候，会碰到预先留的限位块，不会直接撞在支腿上。材质调试的时候，主体支架选了饱和度适中的工业黄，不是那种扎眼的亮黄，表面做了细微的磨砂喷塑质感，不会像塑料件一样发飘，葫芦部分做了红漆搭配金属吊钩的质感，吊钩表面特意加了一点使用痕迹的做旧效果，脚轮用了黑色橡胶加金属轮架的材质，地面反射调得比较柔和，不会抢了设备本身的视觉重点。最开始想把支腿做成直上直下的结构，后来考虑到移动的时候重心稳不稳，把两支腿的下跨距做的比上横梁宽出二十公分，整个架体的重心落在脚轮围成的矩形中心，就算吊着重物小范围移动，也不容易侧翻。还特意在支腿中间加了横向的连接杆，不是为了好看，是防止两支腿受载后往外撇，时间长了连接焊缝开裂。这套模型完全是按实际车间用的移动龙门架逻辑做的，没有花里胡哨的装饰结构，每个部件都对应实际的功能需求，不管是做实训教学的结构演示，还是做车间小型吊装设备的方案参考，都能直接对应到实际加工的细节，不会出现模型好看但做不出来的问题。
