欧标托盘动力滚筒输送设备三维设计

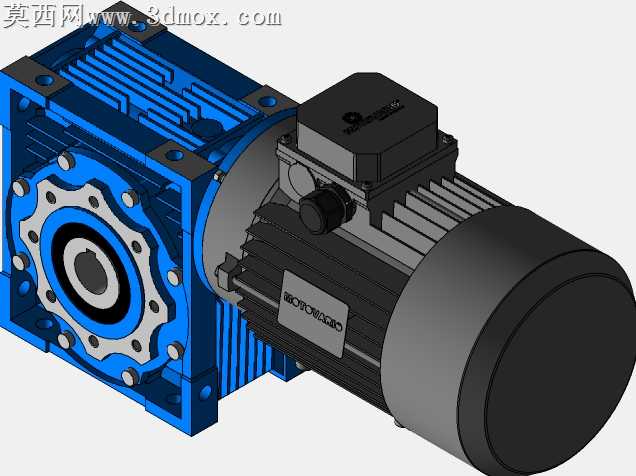

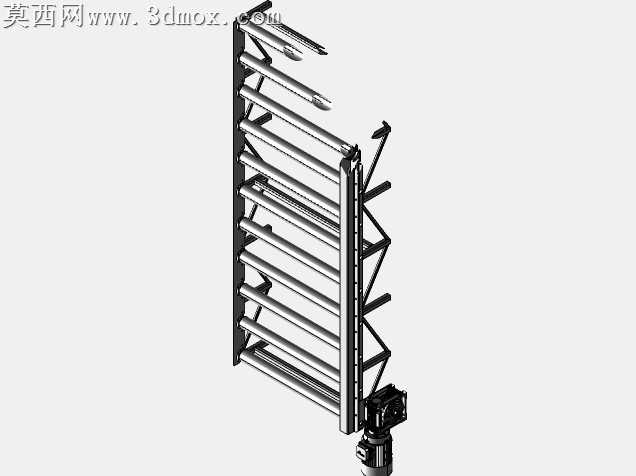

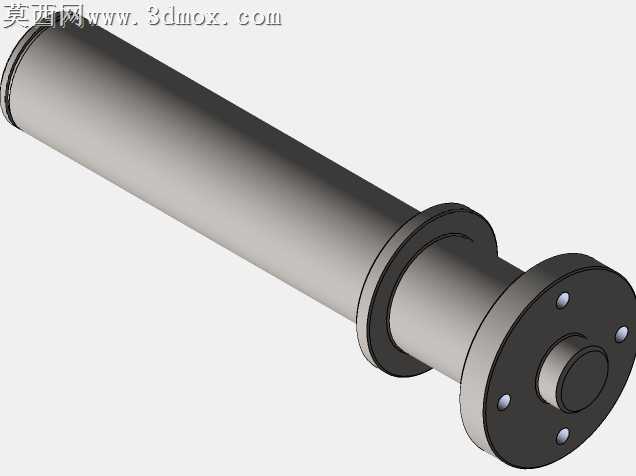

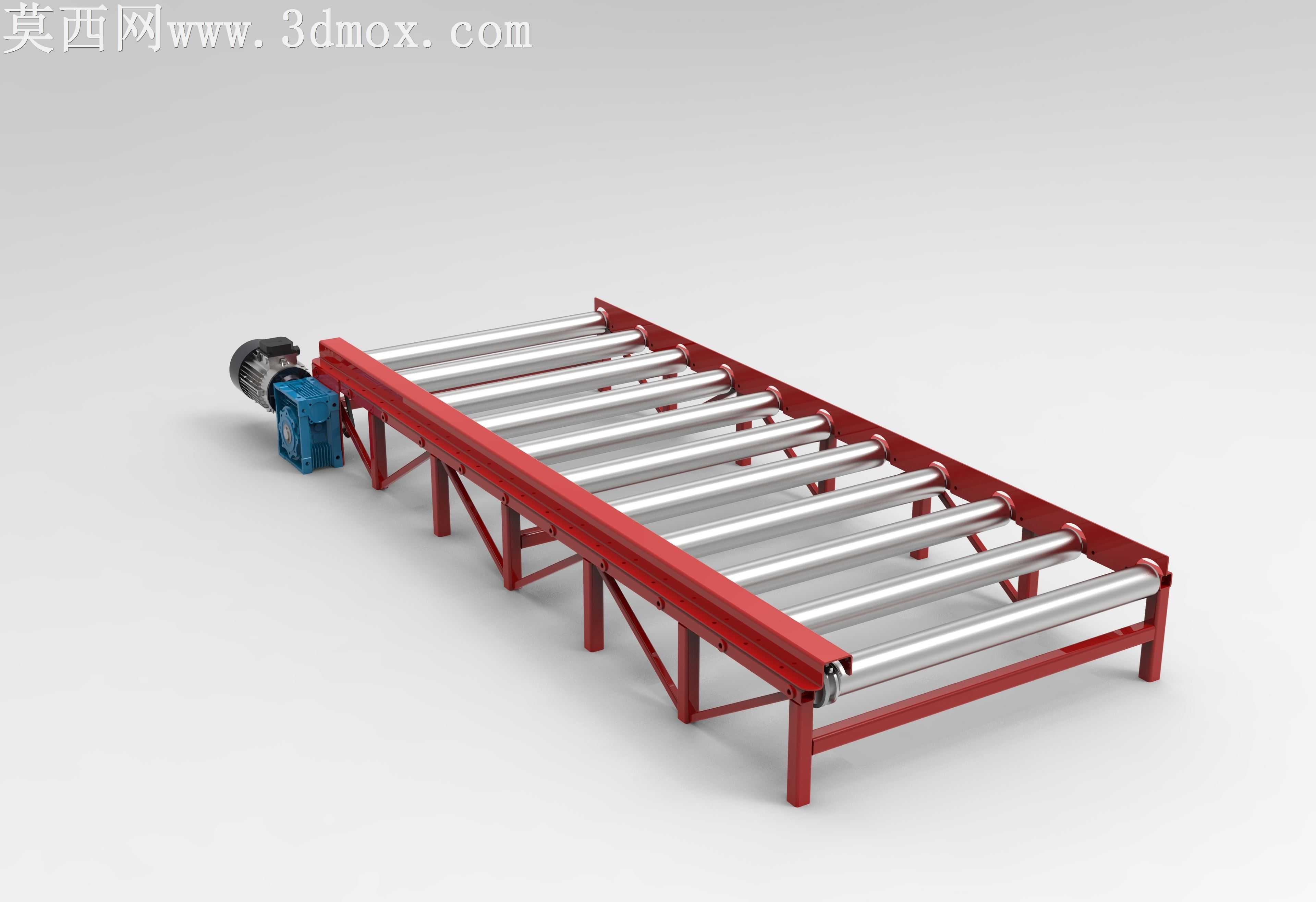

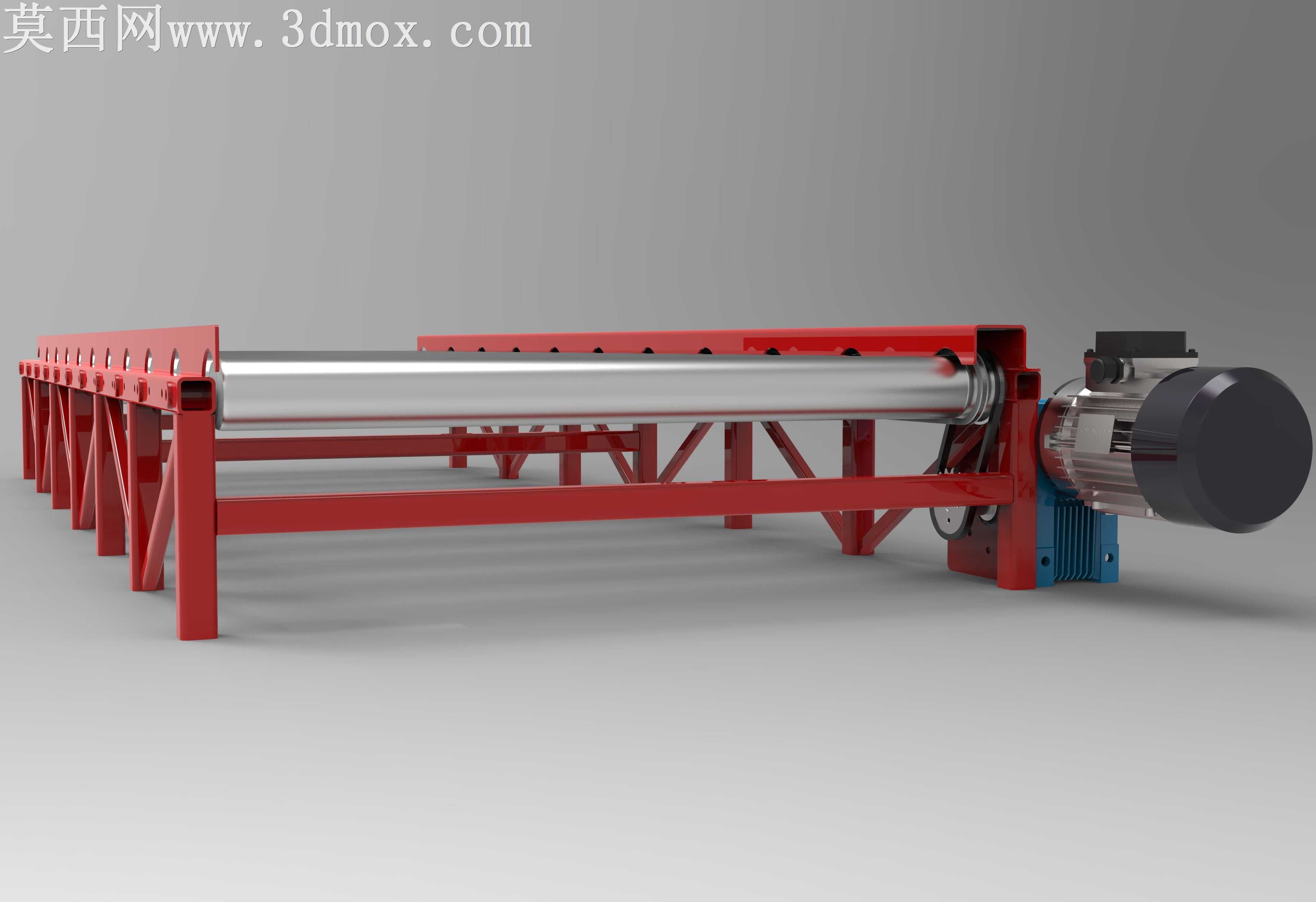

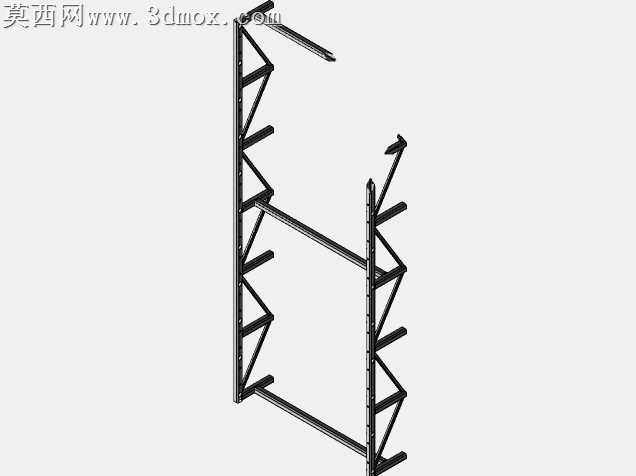

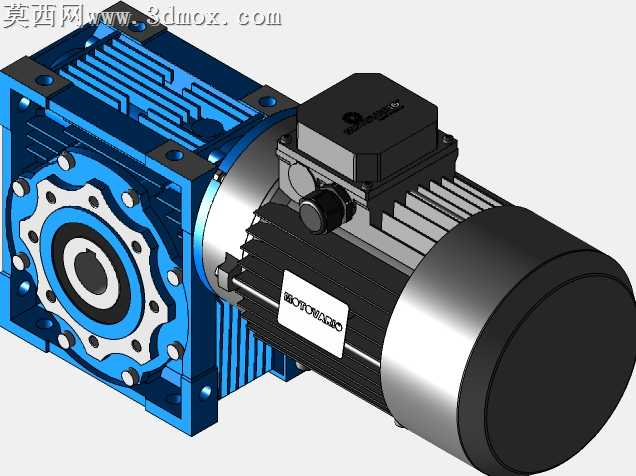

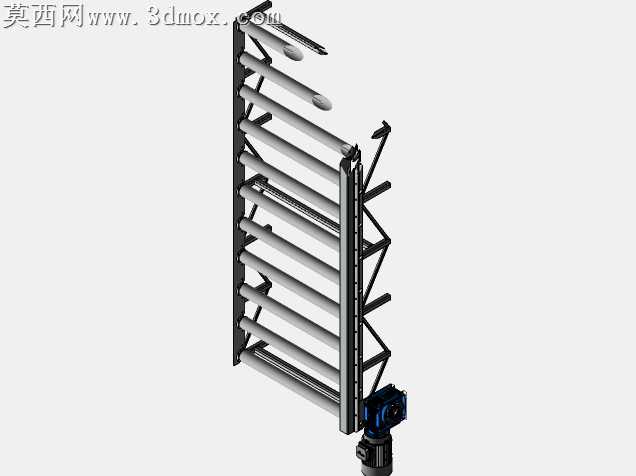

本模型为适配1200×800标准欧洲托盘运输的动力滚筒输送机三维设计成果，建模阶段采用主流三维机械设计软件完成全结构参数化搭建，整体结构严格遵循物流输送设备的工程设计规范。模型完整还原了设备的核心组成部分：主体承载机架采用型钢焊接式框架结构，建模时精准还原了支腿的斜向加强筋布局、横梁的安装定位孔位，机架表面赋予醒目的工业红色金属漆材质，还原了钢材表面喷涂后的哑光质感，支腿底部预留了设备调平安装的结构位，符合现场安装调试的实际需求。输送辊筒部分采用等间距排布的镀锌钢滚筒，建模时还原了滚筒两端的轴承安装位、轴端卡簧固定结构，滚筒表面赋予亮面镀锌金属材质，还原了金属辊面光滑耐磨的视觉特性，辊筒间距经过参数化校核，完全适配欧标托盘的底部支撑结构，可避免托盘输送过程中出现卡滞、下陷的问题。驱动单元部分还原了侧装式减速电机的安装结构，电机与传动滚筒的连接位、电机安装支架的固定结构均做了精细化建模，电机外壳分别赋予铸铁哑光蓝、电机端盖金属黑的材质，还原了工业减速电机的真实外观质感。渲染阶段采用工业产品渲染环境，通过柔和的环境光搭配定向主光源，清晰呈现机架的焊接结构层次、滚筒的金属反光特性、驱动单元的部件细节，整体渲染效果贴近真实工业设备的实物观感。设计思路围绕托盘输送的实际工况展开，整体结构布局紧凑合理，侧驱的安装方式便于后期设备维护保养，机架的加强结构可保障满载托盘输送时的结构刚性，模型省略了冗余的螺栓螺母等标准件细节，在保证结构完整性的同时优化了模型体量，可直接用于物流输送线的方案布局展示、设备结构教学演示、非标输送设备的设计参考，各部件的建模比例精准，装配关系符合机械设计的装配逻辑，可直观呈现动力滚筒输送机的工作原理与结构组成。
