倾斜式螺旋给料输送设备三维设计

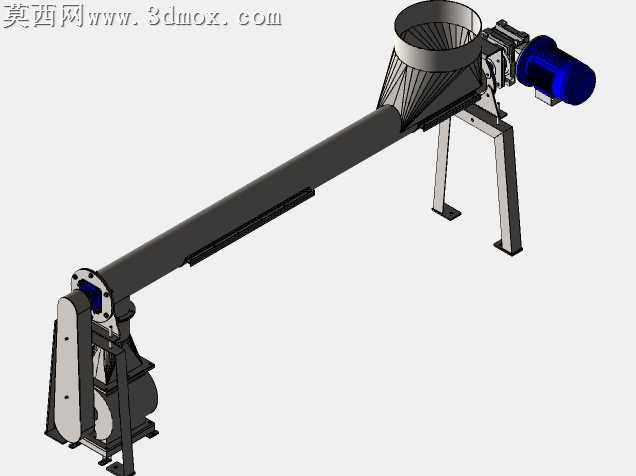

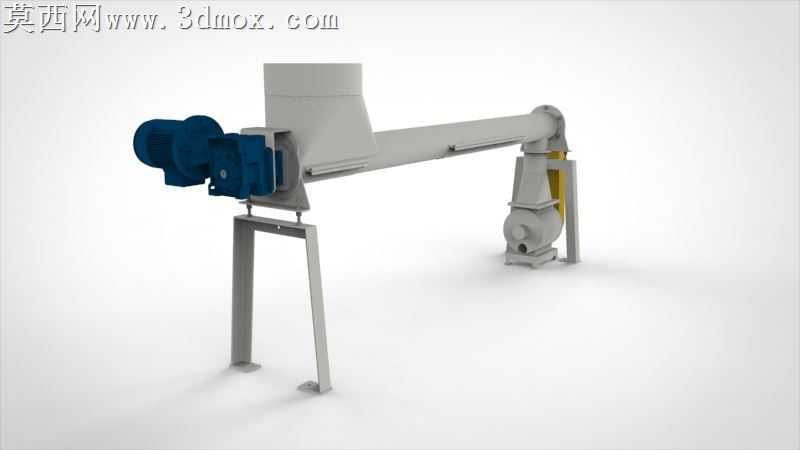

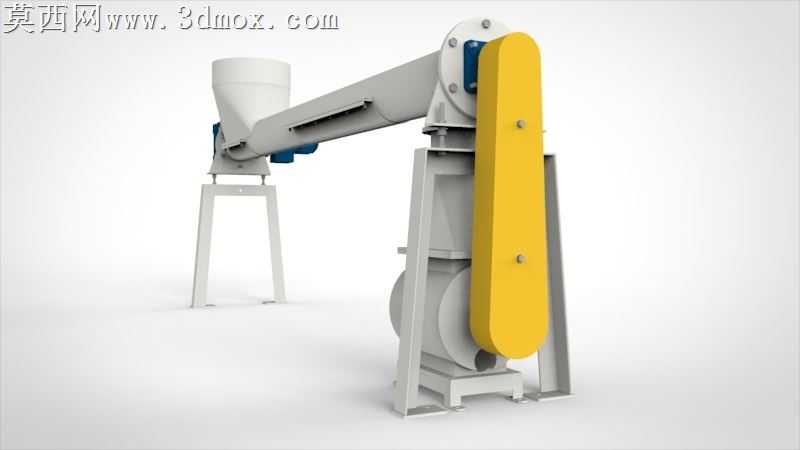

本作品为倾斜布置的螺旋输送设备三维建模成果，建模过程严格遵循机械设计规范，完整还原了设备的全部功能结构。建模阶段首先完成核心输送管体的参数化搭建，精准控制管体内径、输送长度、倾斜角度的匹配关系，确保螺旋叶片在管腔内的运转间隙符合物料输送的工程要求，避免出现卡料、磨壳的设计缺陷。驱动端采用分体式减速电机结构建模，还原了电机与减速箱的连接法兰、安装定位止口、输出轴与螺旋轴的联轴器连接结构，同时细化了驱动端的密封端盖、轴承座安装位的细节特征，保证动力传递路径的结构合理性。进料段设计为上方扩口式进料斗，建模时优化了进料斗与输送管体的过渡衔接角度，避免物料在进料位置出现堆积搭桥的问题，出料端设置在设备低位侧，配套设计了出料导料结构与快拆式检修端盖，方便后期设备维护与叶片更换。支撑结构采用方管焊接式支架建模，分别在驱动端、管体中部、出料端设置支撑点位，支架底部设计了可调式地脚结构，可适配现场安装的地面平整度调整需求，同时在倾斜管体的中段额外设置斜向支撑臂，抵消设备满载运行时的扭转载荷，提升整体结构稳定性。渲染阶段针对不同部件匹配对应材质：驱动端电机与减速箱采用铸铁哑光材质还原工业铸件质感，输送管体与支架采用碳钢喷塑浅灰材质，螺旋叶片采用耐磨钢金属质感材质，密封件、减震垫采用橡胶材质，地脚调节块采用镀锌金属材质，通过光影渲染突出各部件的装配层次与结构边界，清晰展现设备的整体布局与装配关系。设计过程中充分考虑了设备的实际使用场景，针对倾斜输送的物料下滑特性，调整了螺旋叶片的螺距参数与螺旋轴的转速匹配区间，同时预留了转速传感器、料位计的安装点位，可适配自动化生产线的联动控制需求，整体建模精度满足工程出图、虚拟装配验证、方案展示的多场景使用要求。
