ASTME466标准疲劳试验圆棒试样

项目分类:通用机械零部件 发布时间:2024-08-22 ID:765959
  • ASTME466标准疲劳试验圆棒试样
  • ASTME466标准疲劳试验圆棒试样

  在材料力学性能验证与零部件疲劳寿命评估工作中,标准试样的几何精度直接决定试验数据的可信度,这款按照ASTM E466规范构建的轴向加载疲劳试验圆棒,就是面向金属材料高周疲劳、低周疲劳测试场景的专用试件三维数模。日常开展航空结构件、汽车承载构件、工程机械受力部件的材料选型时,实验室需要通过恒定应力幅、交变载荷下的循环加载试验,获取材料的S-N曲线、疲劳极限、裂纹萌生寿命等核心参数,而试样的过渡圆角、平行段直径、夹持端尺寸如果出现偏差,会在加载过程中产生额外的应力集中,让断裂位置偏离测试工作段,最终导致整组试验数据失效,这款数模的设计逻辑完全贴合试验标准的公差要求,从根源上规避了非标试样带来的测试误差。

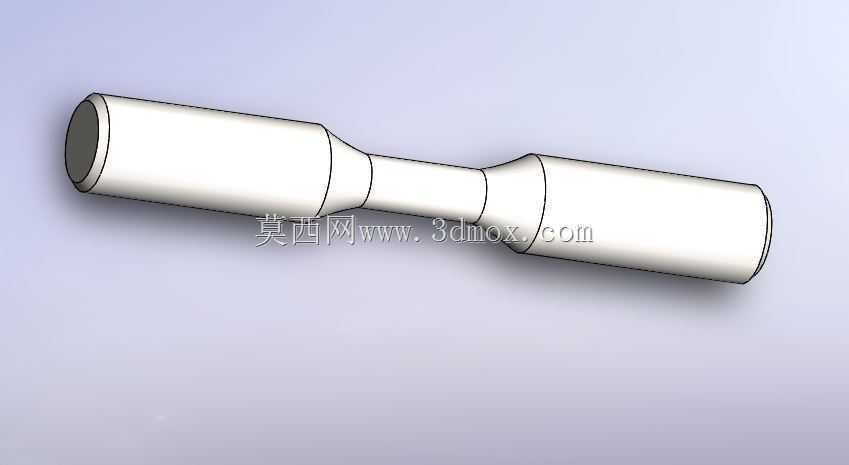

  从结构布局来看,试件整体为同轴回转体,两端为大直径圆柱夹持段,中间通过平滑过渡的锥面收窄至等直径试验工作段,工作段两端的过渡圆角采用连续相切的曲面构建,没有任何折线拐点。两端夹持段的直径与长度匹配常规液压疲劳试验机的夹爪装夹范围,装夹后可以保证试验机的加载轴线与试样自身轴线完全重合,避免偏心加载带来的附加弯曲应力。中间工作段的直径远小于夹持端,一方面让交变载荷作用下的最大应力均匀分布在平行工作段区域,引导疲劳裂纹在测试段内萌生扩展,另一方面较细的工作段可以在相同加载载荷下获得更高的试验应力,适配中低吨位疲劳试验机的测试量程。过渡区域的曲面曲率经过严格校核,曲面处的理论应力集中系数控制在标准允许的范围内,不会在变截面位置出现应力峰值提前断裂的问题。

  建模过程中所有回转特征采用同轴草图旋转生成,全程保证各段圆柱的同轴度公差,没有分段拼接带来的轴线错位问题。两端夹持段的端面做了平整处理,和试验机夹爪的定位端面贴合后不会出现轴向窜动;工作段的外圆面预留了磨削加工余量,实际加工时可以通过外圆磨床达到标准要求的表面粗糙度,避免表面加工刀痕成为疲劳裂纹的萌生源,大幅提升试验结果的离散度控制水平。数模同时还原了试样的完整外形边界,没有对过渡圆角、端面倒角做简化省略,工程人员既可以直接将数模导入加工编程软件生成数控车、外圆磨的走刀路径,也可以将其导入有限元仿真软件,施加轴向交变载荷后校核试件各位置的应力分布,提前验证试样设计是否满足应力均匀化的要求。

  在实际试验场景中,这类试样会被安装在电液伺服疲劳试验机上,两端被液压夹头牢固锁紧后,设备按照设定的应力比、加载频率施加循环拉压载荷,直至试样工作段发生疲劳断裂,设备记录下对应的循环次数,为材料疲劳性能数据库提供基础数据。除了常规的金属材料疲劳测试,该试样结构也可用于焊接接头疲劳性能验证、表面强化工艺效果评估、新材料力学性能标定等场景,数模的参数化结构特征方便设计人员根据不同试验机的夹爪规格、不同试验标准的尺寸要求,快速调整各段直径、过渡圆角半径、工作段长度等参数,无需从零开始绘制回转轮廓。整个模型没有多余的冗余特征,各尺寸链的配合关系清晰,加工基准统一为试样轴线,在工艺编制时可以直接采用两端中心孔作为定位基准,一次装夹完成大部分外圆面的车削加工,二次装夹磨削时也能保证各段的形位公差满足试验标准的要求,从设计端就兼顾了测试有效性与加工工艺性。
