多齿轮组合摆线牵引绘图机构

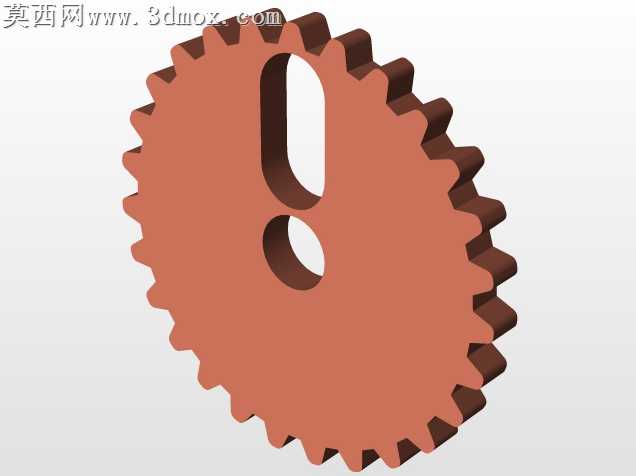

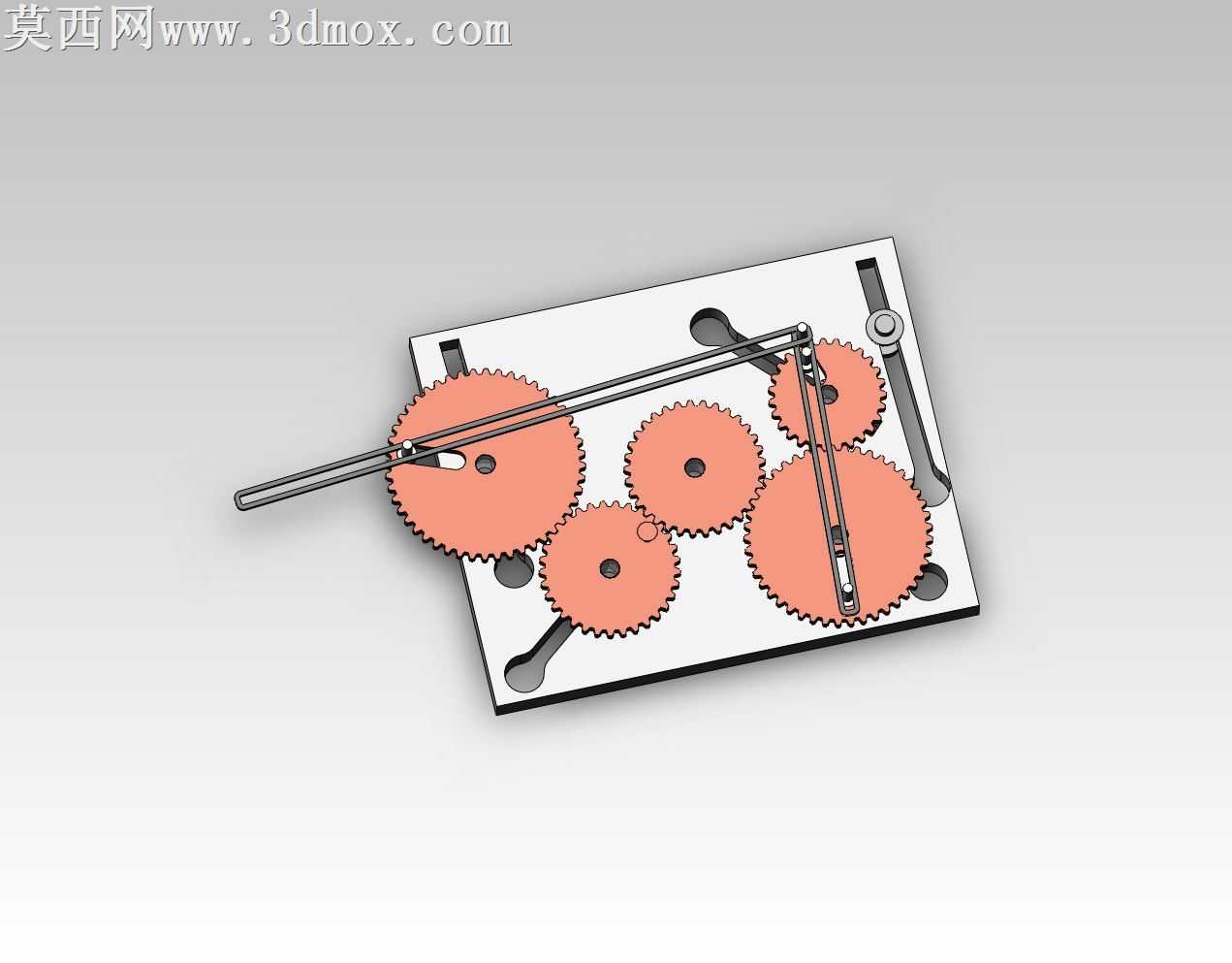

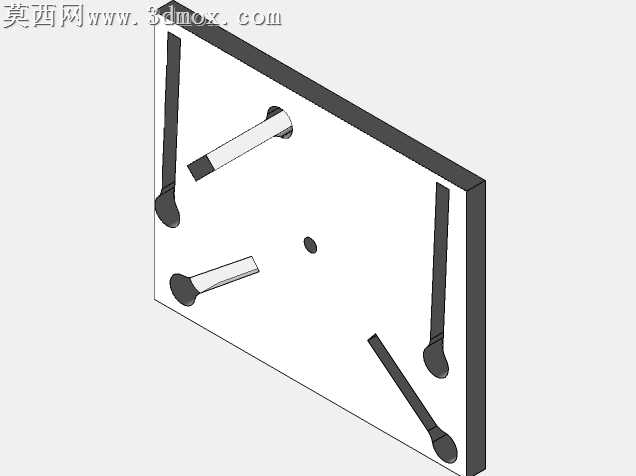

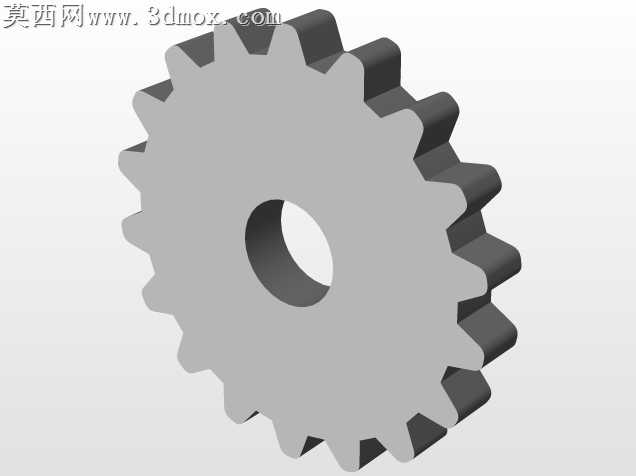

本作品为摆线牵引绘图机构的三维建模成果，建模阶段严格遵循机械传动逻辑完成各部件的参数化构建：首先以基准平面为依托完成安装基板的轮廓绘制，对基板上的齿轮安装孔、摆杆滑槽位置做精准定位，确保各传动部件的装配基准统一。齿轮组部分按照传动比匹配要求，分别完成不同直径、不同齿数圆柱齿轮的齿形绘制，还原渐开线齿廓的啮合特征，保证齿轮间传动无卡滞、侧隙处于合理范围。摆杆组件采用连杆式结构设计，分别与对应齿轮的偏心轴位做配合约束，还原摆杆随齿轮转动实现往复牵引的运动逻辑，摆杆末端预留绘图笔安装位，可实现复杂摆线轨迹的绘制。材质与渲染环节，对安装基板赋予哑光金属材质模拟铝合金板材质感，齿轮组采用暖橙色哑光涂层材质区分传动部件，摆杆采用亮面金属材质模拟镀铬杆件质感，渲染阶段添加柔和环境光与定向补光，突出齿轮啮合处的结构细节与摆杆的运动轨迹特征，整体渲染效果清晰展现机构的装配关系与工作原理。设计思路上，该机构突破传统简易摆线玩具的轨迹局限，通过多组可互换齿轮的组合搭配，配合支点位置的可调设计，可实现支点旋转与移动的复合运动，能够绘制出复杂度更高、样式更丰富的摆线图案，相比传统单旋摆线绘图装置，该机构的轨迹调整自由度大幅提升，可模拟类机床式的复杂走线路径，既保留了摆线绘图的趣味性，也具备机械传动原理的教学演示价值，建模过程中对所有运动副添加了合理的装配约束，可直接用于运动仿真验证，直观展示不同齿轮组合下的摆线生成效果。
