带侧接锁紧结构的外螺纹连接口径组件

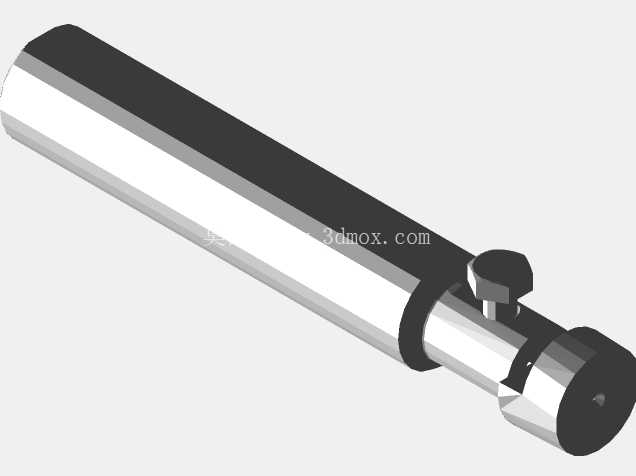

　　在中小通径流体输送、低压气动回路以及小型液压辅件的装配场景里，这类带侧接锁紧结构的螺纹口径构件，是管路对接环节里很容易被忽略但直接影响密封可靠性的核心零件。很多现场装配出现的渗漏、接口松脱问题，追根溯源往往是接口部位的结构设计没有兼顾安装便利性与锁紧冗余，常规的直螺纹接口在设备长期运行产生振动、管路存在小幅径向窜动的工况下，很容易出现螺纹副咬合间隙变大、密封填料移位的问题，这个构件的设计就是针对这类现场痛点做的结构优化。从结构布局来看，主体采用长杆式阶梯轴构型，主杆身做了六方切削段，这个结构不是为了减重，而是给现场安装预留的扳手夹持位，装配时可以用开口扳手或者活动扳手稳定夹持主体，避免拧动对接螺母时主体跟转，拉扯后端连接的管路。前端的螺纹对接端做了凸台式止口，这个止口的直径比螺纹大径大1.5mm左右，装配时可以顶住对接端的密封垫圈，避免垫圈被螺纹旋切破损，同时限制螺纹的拧入深度，防止过拧导致的螺纹牙型变形、接口开裂。侧部的锁紧螺钉采用内六角圆柱头构型，安装位置选在主杆身靠近前端接口的位置，当对接管路插入接口后，拧紧这个侧置螺钉就可以顶紧管路外壁，形成二次机械锁止，哪怕管路内部存在压力脉动、设备运行带来持续振动，也不会出现管路脱出、螺纹回松的问题。

　　设计阶段做结构校核的时候，首先要明确安装边界：主体的总长要匹配安装位的操作空间，六方夹持段的对边尺寸要符合常用扳手的规格序列，不能出现非标尺寸导致现场没有适配工具无法拆装；侧置锁紧螺钉的轴线要和主杆身的轴线垂直相交，螺钉的顶紧端面做了微凹的弧面处理，顶紧时可以和圆形管路的外壁形成更大的接触面积，不会因为点接触压伤管路外壁，也能提升锁止的摩擦力。前端的螺纹精度选6g级的中等公差，适配工业领域最常用的内螺纹接口，不需要额外定制对接件就能直接替换原有普通螺纹接头，降低现场改造成本。

　　从铸造工艺的角度来看，整个构件除了螺纹部位、螺钉安装孔、六方夹持面需要后续机加工之外，其余外形都可以通过铸造一次成型，主体的壁厚做了均匀化处理，最薄处的壁厚不小于4mm，既保证了铸件在冷却过程中不会因为壁厚差过大产生缩孔、裂纹缺陷，也能承受1.6MPa以内的常规工作压力，满足低压流体、气动回路的使用要求。在实际选型应用的时候，要注意这个构件的适配管路外径范围，侧置螺钉的有效顶进行程是3mm，所以适配的管路外径公差要控制在±0.5mm以内，如果管路外径偏差过大，要么会出现顶紧力不足锁止失效，要么会出现螺钉顶出行程不够无法装配的问题。

　　另外安装的时候，前端止口部位的密封垫圈要选硬度适中的丁腈橡胶或者紫铜垫圈，不要用过硬的石棉垫，避免密封面压合不严密出现渗漏；侧置锁紧螺钉不要过度拧紧，顶紧力矩控制在8N·m左右就足够，力矩过大容易顶穿薄壁管路，或者导致螺钉孔部位的铸件出现开裂。很多做小型设备气路改造、润滑油路加装的现场，之前用普通的螺纹直通接头，经常出现设备运行一两个月就接口渗油、气管掉出的问题，换成这种带侧锁紧的螺纹口径构件之后，基本可以做到一次安装长期免维护，不需要定期反复拧紧接口。建模的时候要特别注意几个配合面的尺寸公差：螺纹大径、止口端面的平面度、六方面的对称度、侧置螺钉孔的位置度，这些尺寸如果偏差过大，会直接导致后续装配出现干涉、密封失效的问题；主体杆身的阶梯过渡部位都做了R1的圆角过渡，避免应力集中，在承受侧向力的时候不会在阶梯部位出现断裂。
