振动工具适配刮刀研磨附件手柄结构

日常手持振动工具在五金加工、家装修整、汽修打磨场景中应用广泛，这类工具出厂时通常仅配备基础打磨头，面对不同作业面的刮削、精细研磨需求时，往往需要更换不同功能的工作附件，而不同厂商生产的刮刀、研磨附件接口尺寸存在细微差异，直接装夹容易出现松动、同心度偏差问题，作业时不仅会降低加工精度，长时间高频振动还可能导致附件脱落引发安全隐患，这款适配手柄正是为解决这类跨品牌附件装夹痛点设计的。

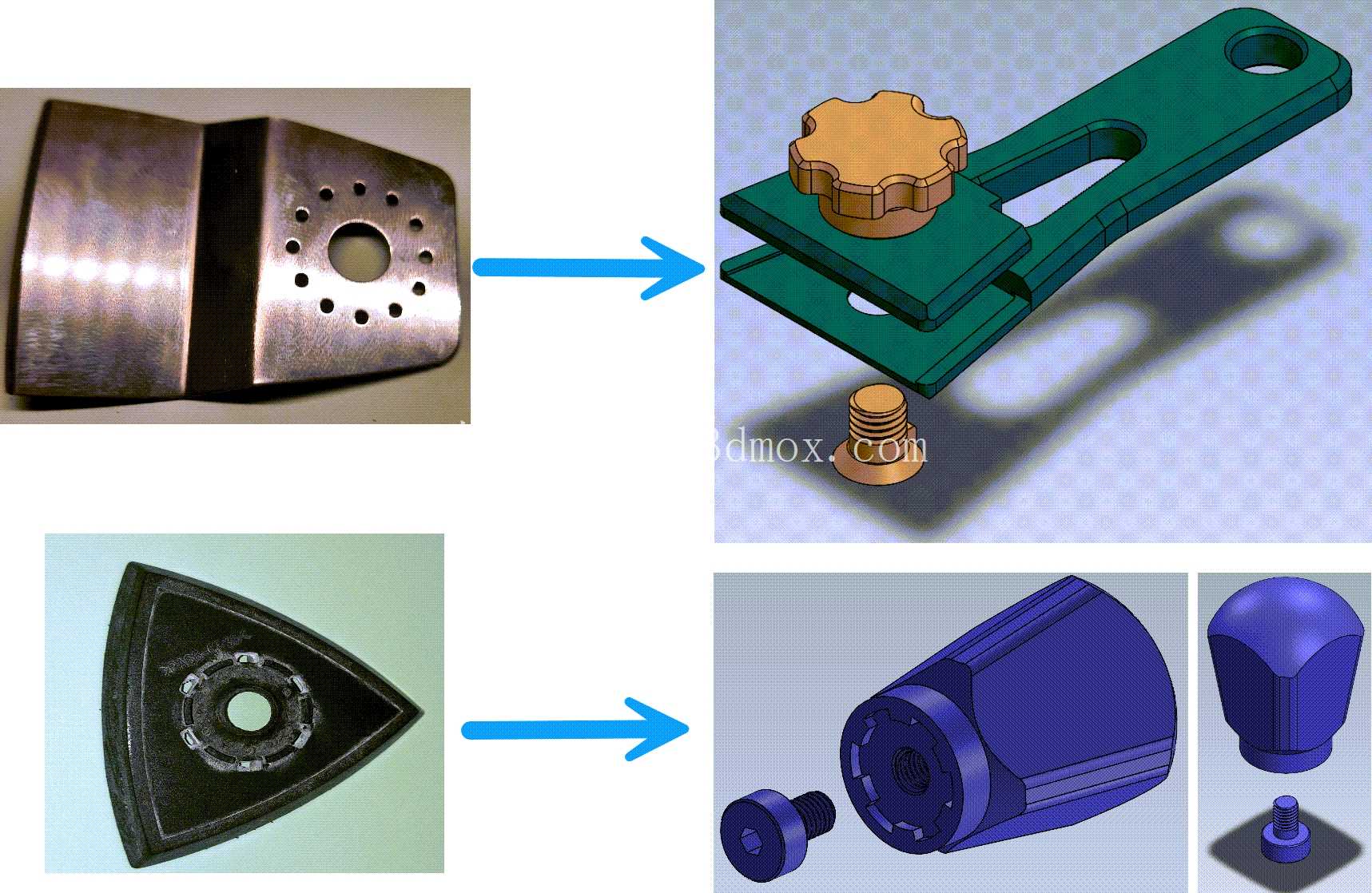

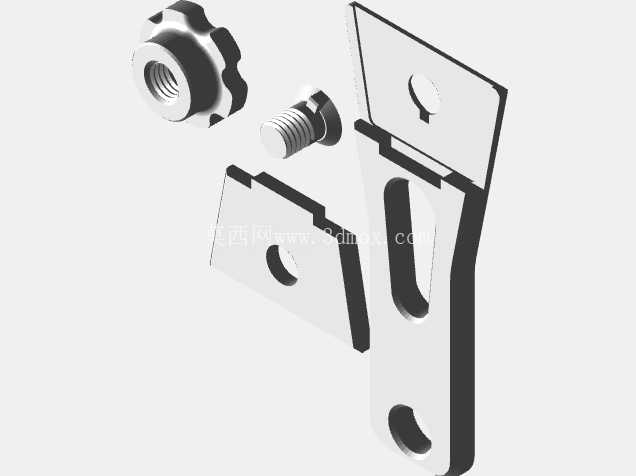

从结构设计来看，这款适配手柄采用分体式夹装结构，主体夹座部分设置了长条形调节滑槽，配合星形手拧旋钮实现夹装范围的无级调节，不需要额外辅助工具就能完成不同厚度附件基座的锁紧固定，旋钮下方配套的压紧螺栓采用标准粗牙螺纹，锁紧时受力均匀，能避免薄型附件基座被压裂变形。夹座的安装端采用与主流振动工具输出端匹配的定位结构，装夹后能保证附件工作面与工具输出轴的垂直度偏差控制在合理范围内，减少作业时的异常抖动。

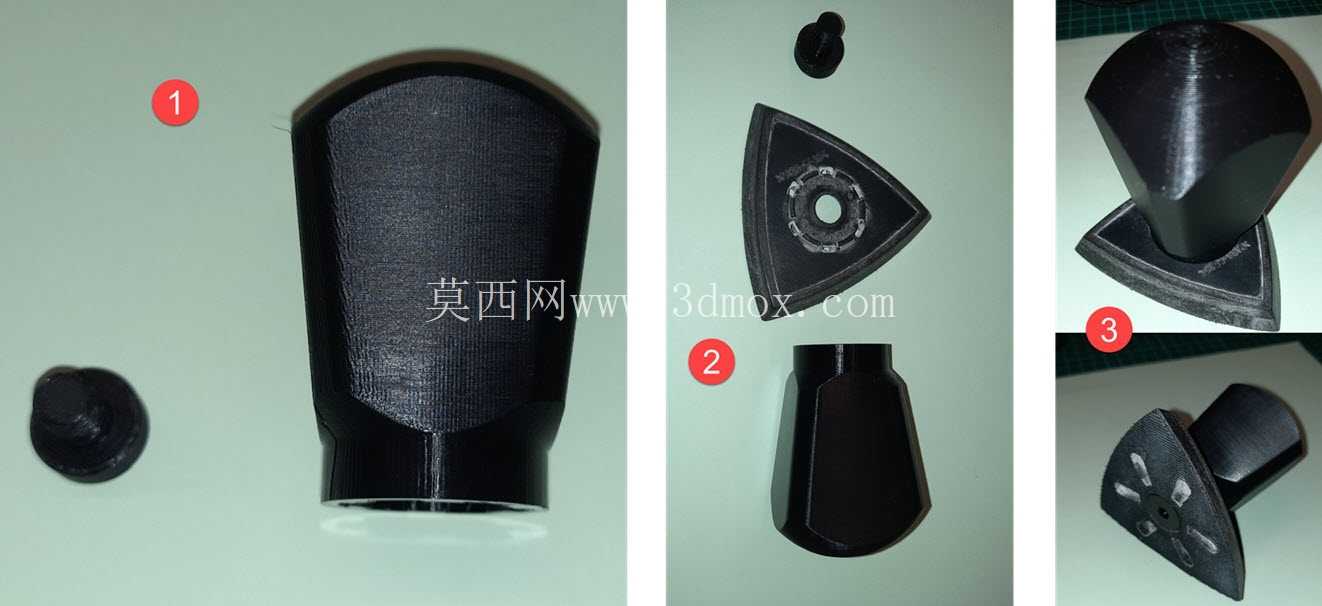

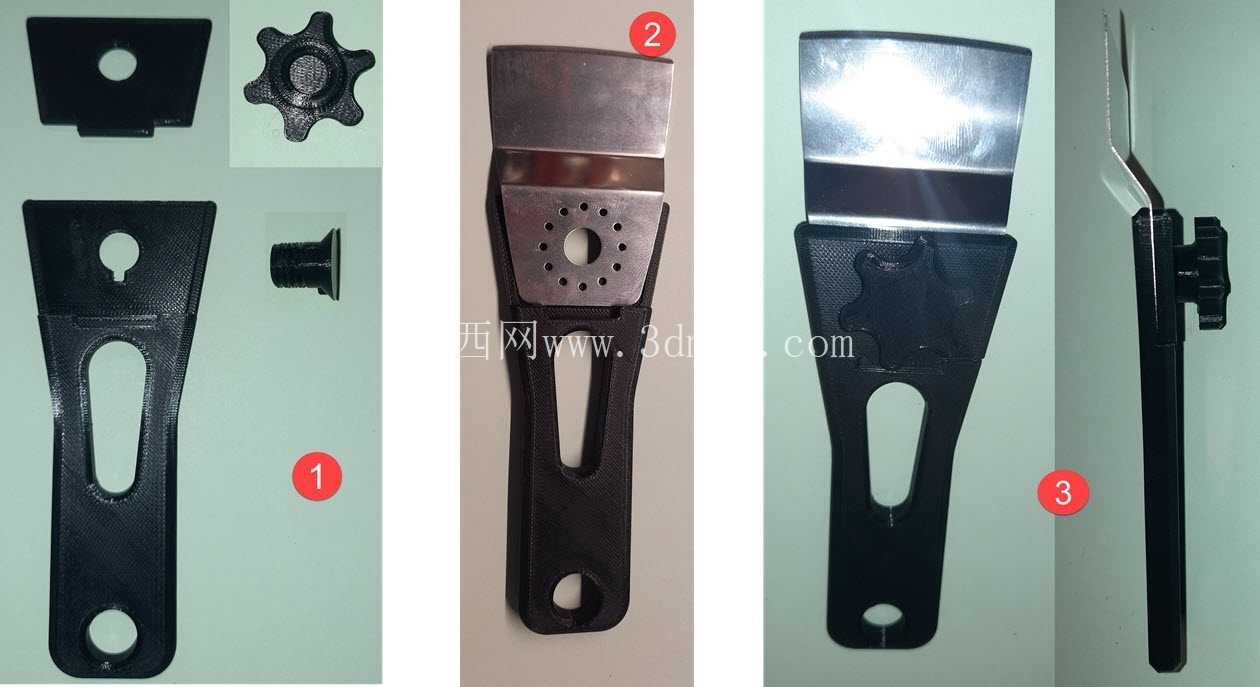

针对不同类型的工作附件，这款手柄做了两处适配结构设计：针对金属刮刀类附件，夹座的夹持面做了防滑网纹处理，增大与金属附件基座的摩擦力，高频振动下不会出现附件移位的问题，夹座上预留的定位孔能与刮刀基座上的定位凸点配合，进一步限制附件的横向窜动；针对三角形研磨类附件，夹座的下端设置了三角形定位卡槽，卡槽内的弹性卡圈能卡住研磨垫基座的卡扣结构，更换研磨垫时只需要按压卡圈就能快速拆卸，不需要拧动旋钮，能提升频繁更换耗材时的作业效率。

从安装边界来看，这款适配手柄的整体长度控制在120mm以内，装夹到振动工具上后不会过多增加工具的前端长度，作业时操作人员依旧能保持原有的握持手感，不会因为前端过重增加手臂负担。夹座的最大张开距离为8mm，能适配市面上绝大多数厚度在2-7mm之间的刮刀、研磨附件基座，不需要对原有附件做任何二次加工就能直接装夹使用。手柄的所有外露边角都做了R2以上的圆角处理，作业时不会刮伤操作人员的手部，也不会在狭窄空间作业时勾挂线缆、工件边缘。

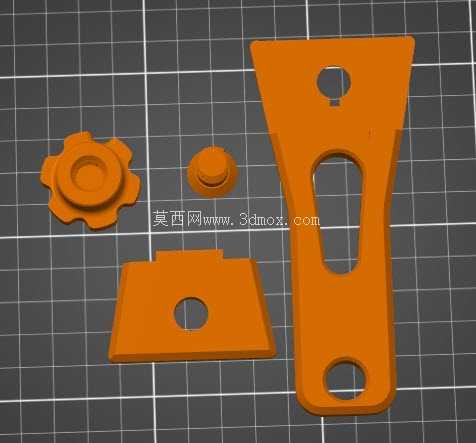

材料选择上，采用PLA丝材打印制作就能满足日常使用的强度要求，建模时建议将层高设置在0.2-0.3mm之间，壁厚设置为2.4mm以上，填充率保持在30%就能承受振动工具高频作业时的冲击力，针对经常需要高强度作业的使用场景，也可以更换为PETG或者ABS材料打印，进一步提升结构的抗冲击性和耐磨性。夹装旋钮部分可以单独打印后与螺栓装配，也可以直接采用标准的星形手拧螺丝替代，降低打印难度。

实际使用过程中，这款适配手柄能让单台振动工具兼容更多不同厂商的功能附件，不需要为了不同类型的作业单独购买多台专用工具，能降低小型加工门店、家装施工团队的工具采购成本。夹装结构的调节行程足够覆盖常规附件的尺寸范围，不需要针对每一款附件单独制作适配底座，日常收纳时也不会占用过多工具存储空间。作业前只需要将附件基座放入夹座调整到合适位置，拧紧手拧旋钮确认无松动后即可开机作业，研磨作业时更换不同目数的三角形研磨垫只需要按压弹性卡圈就能快速完成更换，刮削作业时锁紧后的刮刀不会出现偏移，能保证刮削面的平面度，适合用于金属表面除锈、木材表面修整、腻子层找平、焊缝打磨等多种作业场景。建模过程中需要注意夹持面的平行度公差，保证夹装后附件不会出现偏斜，滑槽部分的尺寸要预留0.2mm的装配间隙，保证旋钮调节时顺畅无卡滞，定位卡槽的尺寸要与常规三角形研磨垫的基座尺寸匹配，误差控制在0.1mm以内才能保证卡接牢固。
