模块化拼接式电缆布线走线槽组件

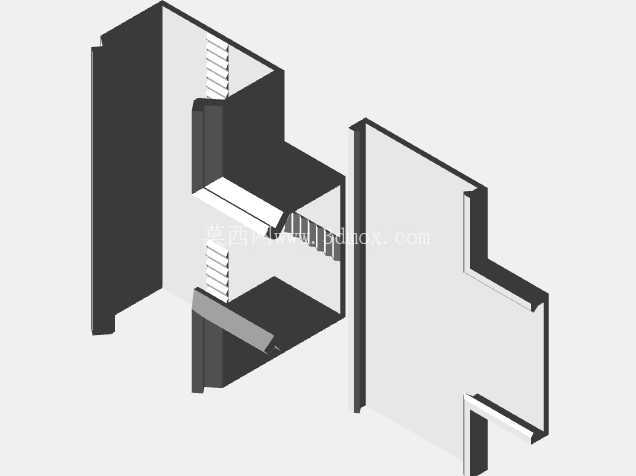

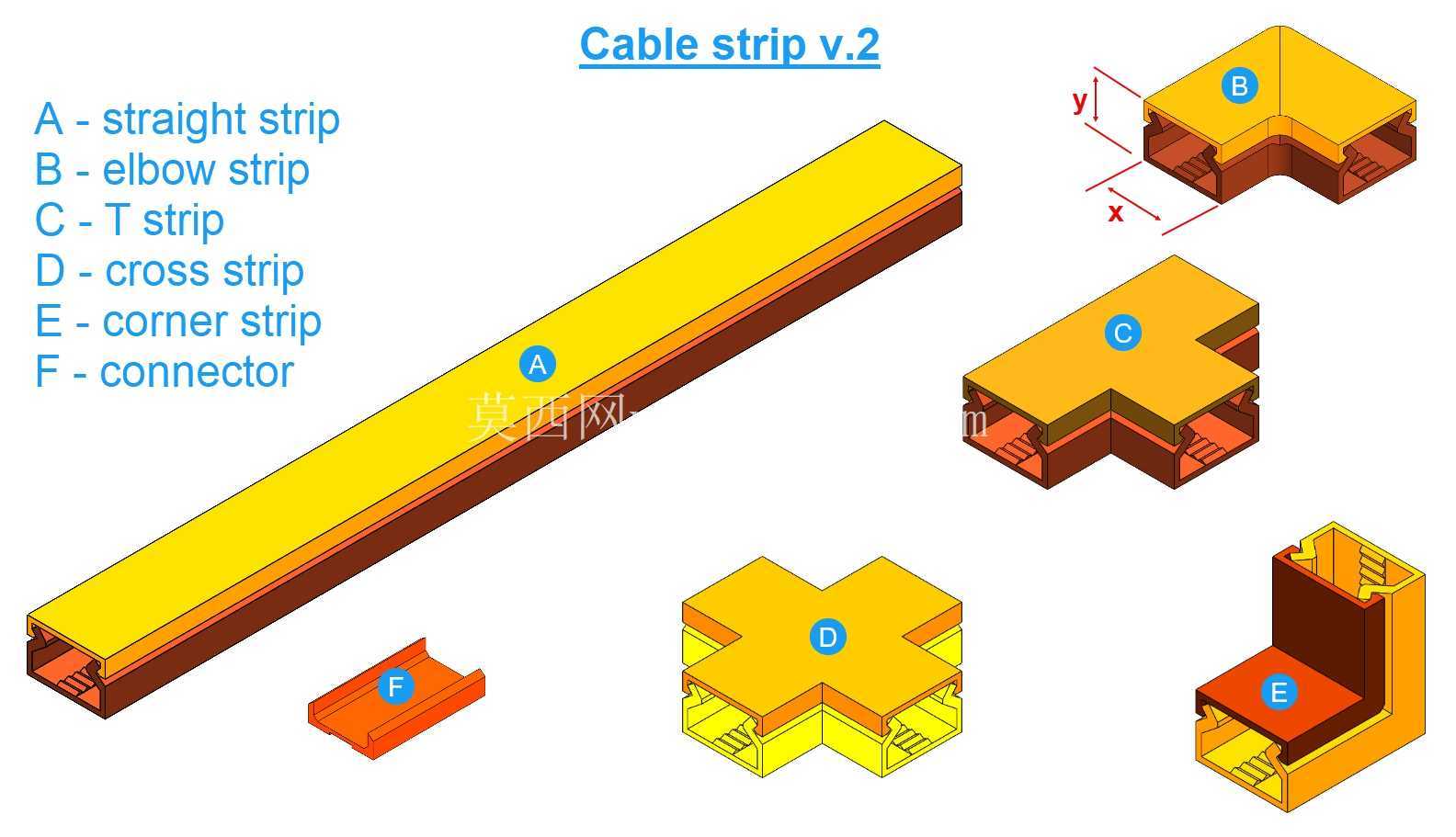

　　在工业电控柜布线、桌面3D打印设备走线、小型自动化试验台线路整理场景中，零散的动力线、信号线如果没有规整的走线约束，很容易出现线路缠绕、检修时误扯松脱、运动部件剐蹭线缆外皮的问题，这类模块化拼接走线组件就是针对小空间灵活布线需求设计的。整套组件覆盖了直段走线、90度平面转弯、T型三通分线、十字四通分线、垂直90度转角以及快插连接头六种基础单元，所有单元的拼接端都做了一体式卡齿结构，不需要额外的粘接剂或者紧固件，只需要将对应连接端对准插入，依靠卡齿的过盈配合就能实现单元之间的牢固拼接，拼接完成后不会出现松脱错位，也能避免拼接处出现尖锐棱边磨损线缆外皮。

　　设计时针对常用的小规格布线场景做了尺寸适配，提供20x12mm、25x20mm、30x20mm三种内槽尺寸规格，能够覆盖单根多芯控制电缆、3-5根细信号线的容纳需求，槽体的壁厚做了均匀化处理，适配熔融沉积成型的加工特性，生产时不需要额外添加支撑结构，针对槽体转角、卡齿等受力位置做了0.2mm层厚下的结构优化，打印生产时填充率设置为15%就能满足日常使用的结构强度要求，在打印电子类设备配套的封盖部分时，将边缘打印余量设置为3-5毫米，就能保证封盖和槽体的配合松紧度合适，既不会轻易脱落，也能在检修时徒手掀开。

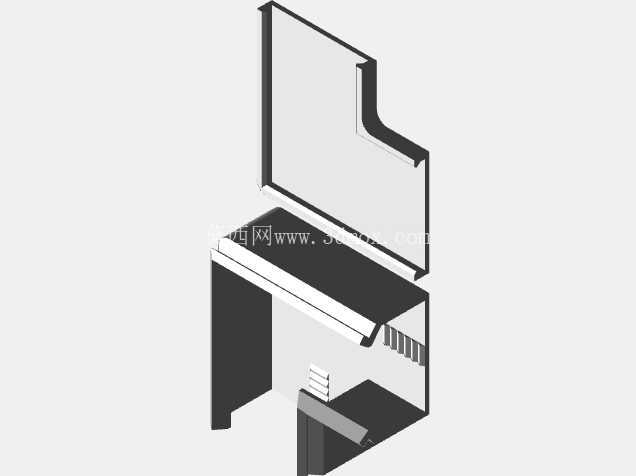

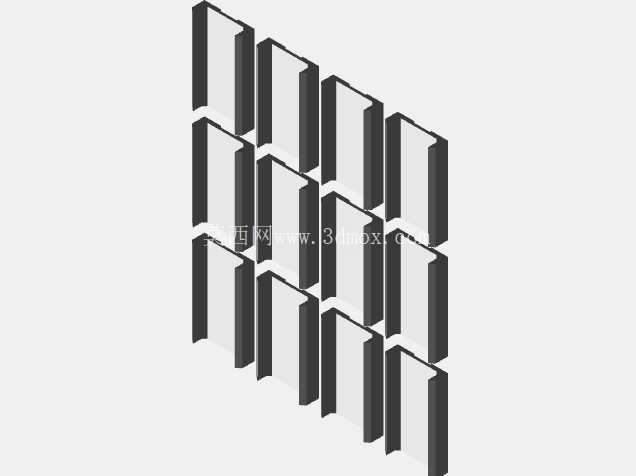

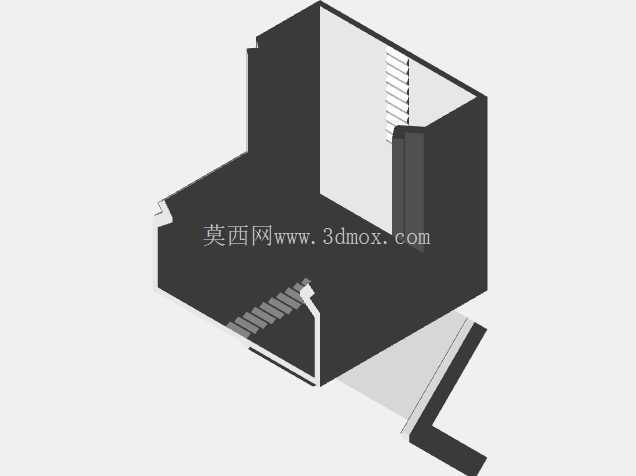

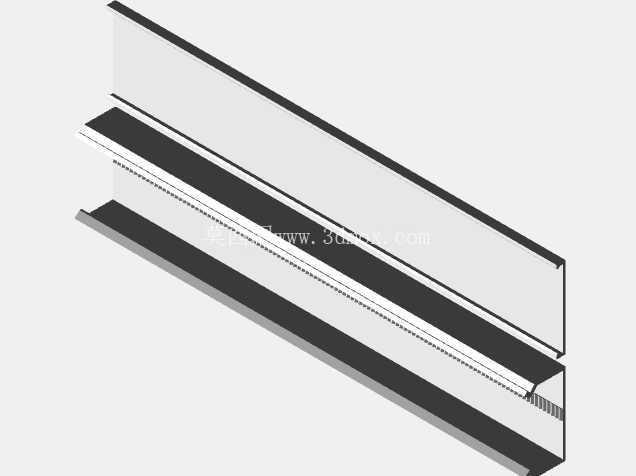

　　从结构设计逻辑来看，所有单元的槽内净空尺寸保持统一，不同规格的单元之间可以通过配套的连接头实现过渡衔接，布线时可以根据实际的走线路径自由组合单元：直段单元用于长距离直线走线，弯头单元用于线路直角转向，三通和四通单元用于多方向分线布线，垂直转角单元用于不同平面的走线过渡，连接头则用于两段同规格直槽的加长拼接，不需要对槽体做二次切割加工，就能适配复杂的走线布局。在安装边界上，整套组件的外轮廓尺寸比内槽尺寸单边大2mm，安装时只需要预留对应尺寸的布线空间，槽体底部可以通过双面胶、扎带或者小型自攻螺丝固定在安装面，固定位置避开拼接处的卡齿结构就不会影响拼接拆卸。

　　和传统的PVC成品走线槽相比，这套组件的优势在于可以根据实际布线需求灵活组合长度和转角，不需要提前测量裁切，对于小批量设备试制、桌面DIY项目、临时试验台布线的场景适配性更强，卡齿式的快插结构也能提升布线施工的效率，后期调整线路走向时只需要拆开对应位置的单元重新拼接即可，不会造成槽体材料的浪费。槽体的内部转角位置都做了圆角过渡处理，线缆穿入时不会被尖锐的内角划伤绝缘层，槽体的封盖和槽体采用卡扣式配合，盖合后表面平整，不会积灰也不会出现线缆外露的情况，对于有整洁度要求的设备外观布线场景也能适配。
