带USB输出的ACDC电源转换外壳结构

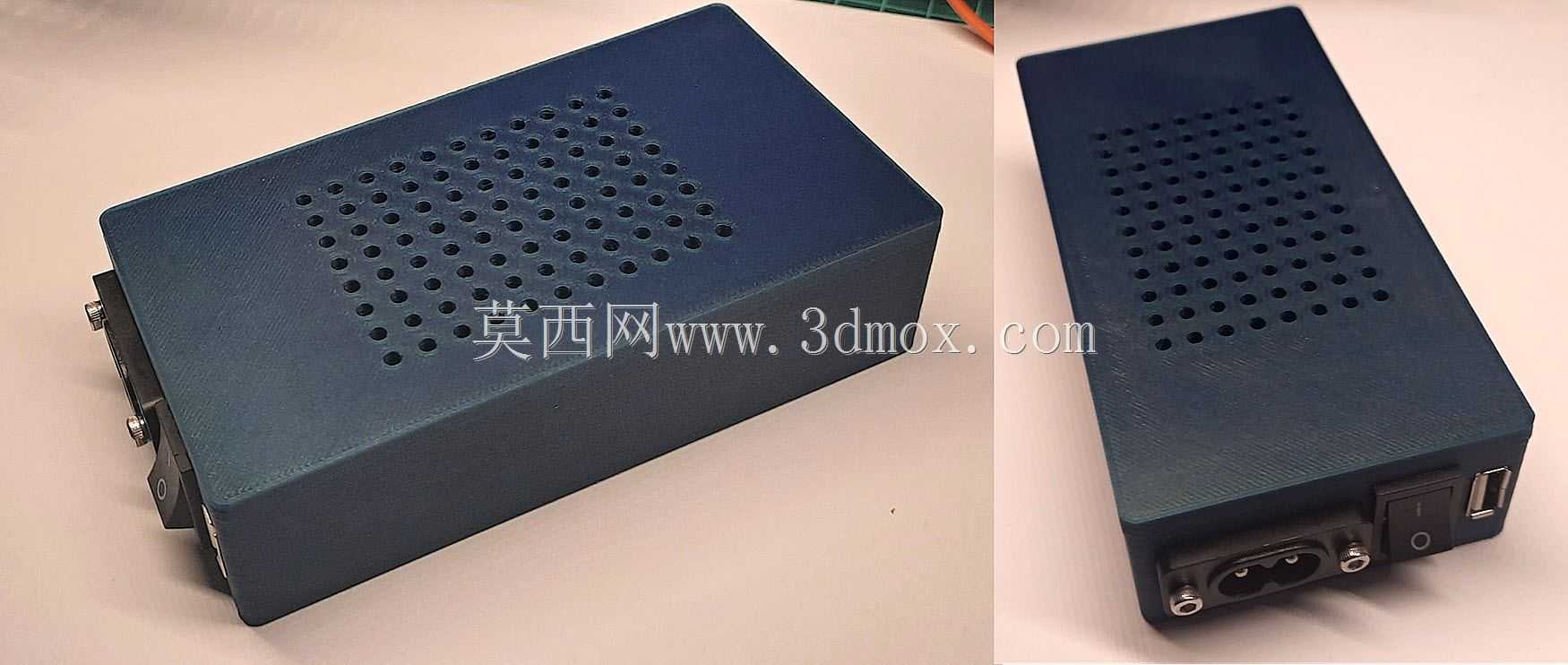

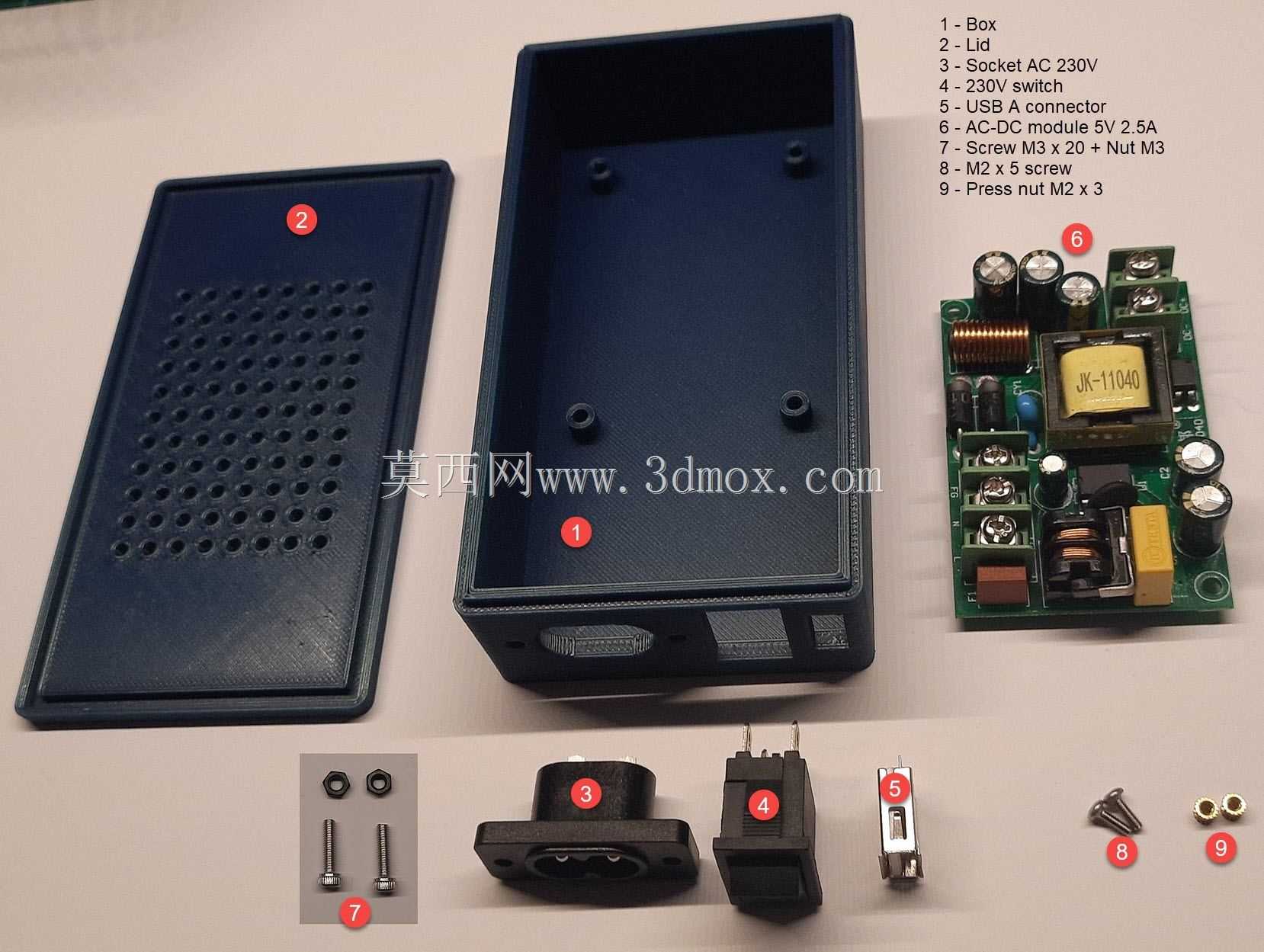

　　这款AC/DC转换器盒是面向小功率交直流转换场景设计的防护外壳结构，日常多应用在桌面小型供电、嵌入式设备外接取电、工控板卡低压供电这类场景里，用来承载内部的AC输入接线端、230V电源开关、交直流转换电路以及DC输出端，把裸露的带电部件完全封闭在壳体内部，避免人员误触带电部位，同时也能阻挡日常环境里的灰尘、飞溅的液体滴落到内部电路板上，提升供电模块的运行可靠性。

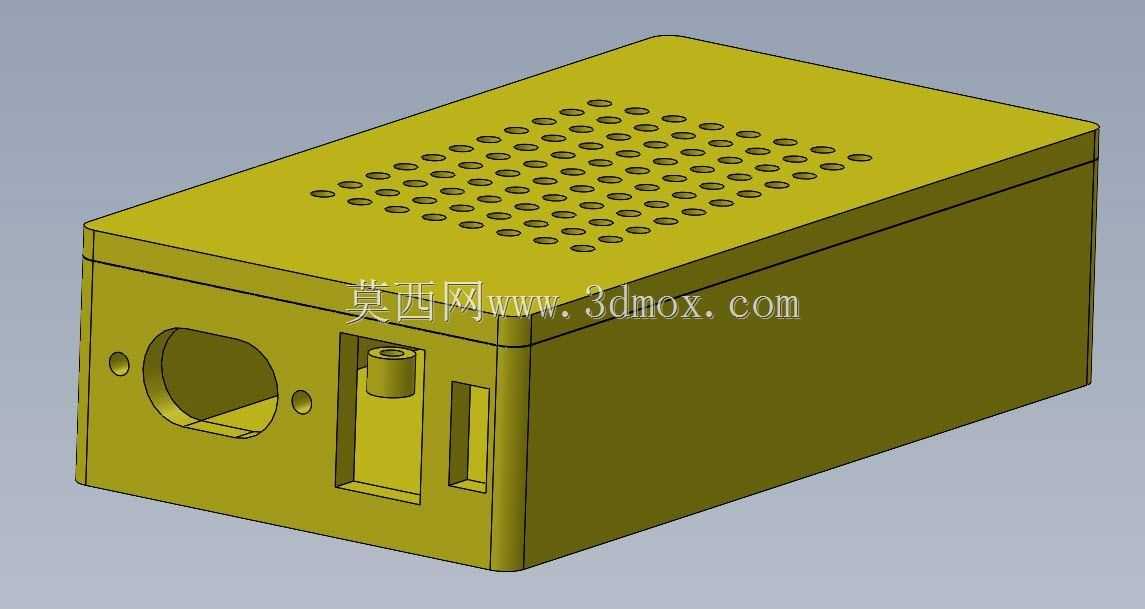

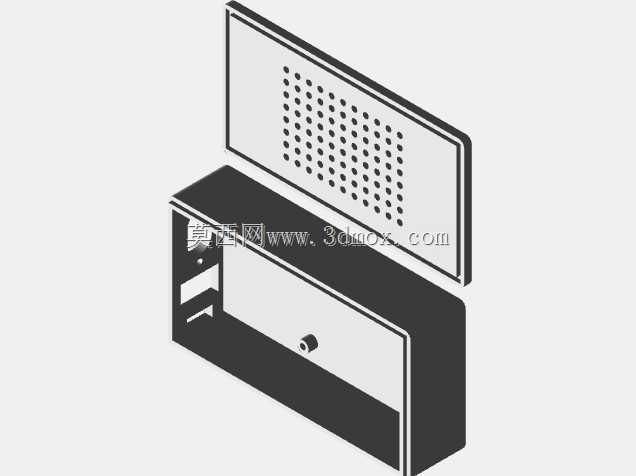

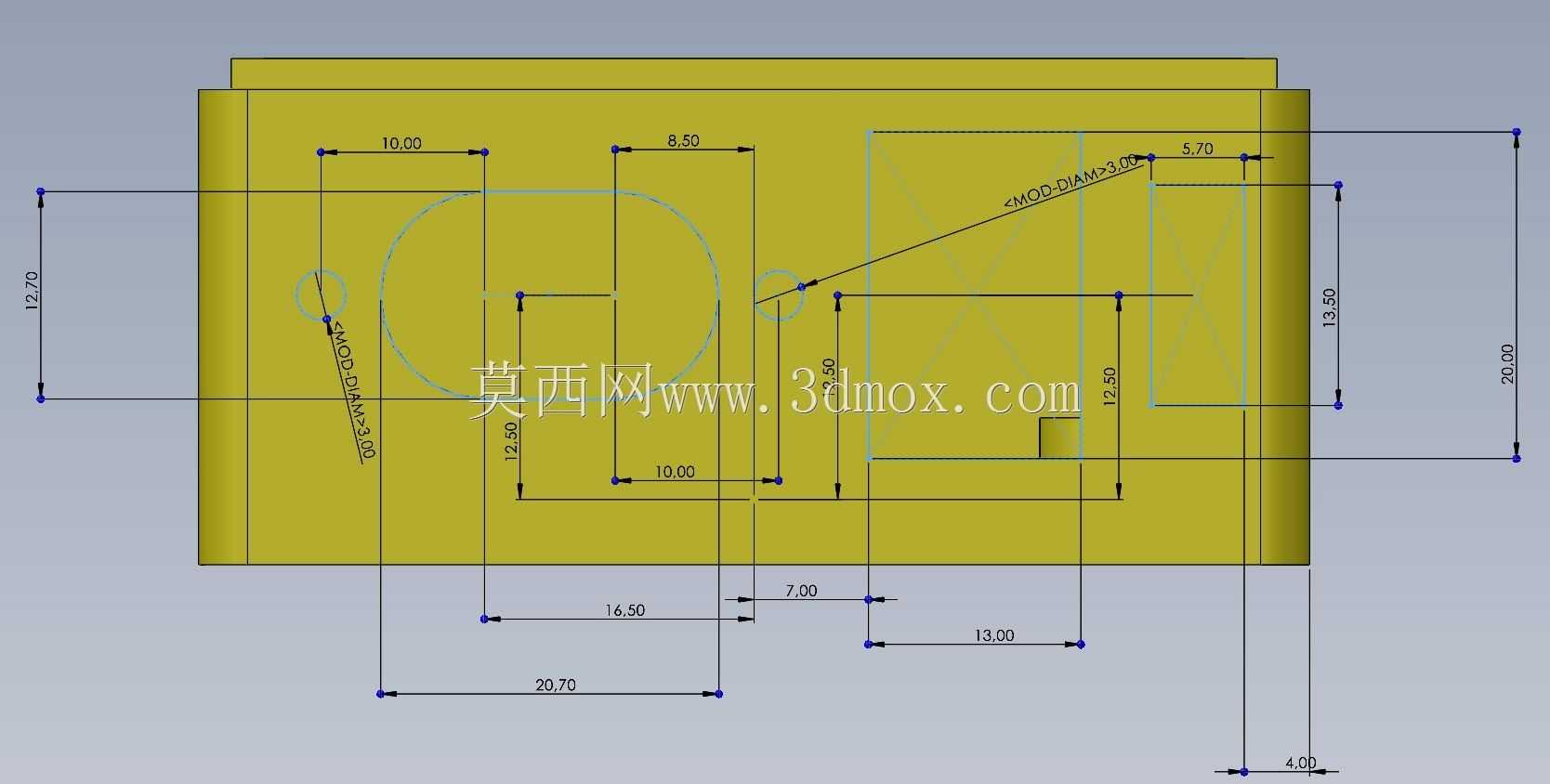

　　从结构设计来看，壳体采用分体式的盒身加盒盖结构，盒身侧面预留了AC输入连接器的安装圆孔，孔位周边做了小直径的定位柱孔，用来固定输入连接器的法兰，防止连接器在插拔电源线的时候出现松动移位；旁边的矩形开槽是230V船型开关的安装位，开槽尺寸刚好匹配常用的小尺寸船型开关卡扣尺寸，装配的时候不需要额外打胶或者打螺丝，直接把开关卡入槽位就能完成固定，装配效率很高。另一侧的输出端预留了USB类型的接口安装位，对应5V/2.5A的直流输出规格，接口位置做了内凹的限位台阶，避免USB插头插入的时候过度顶推内部的输出电路板，防止焊盘受力脱落。

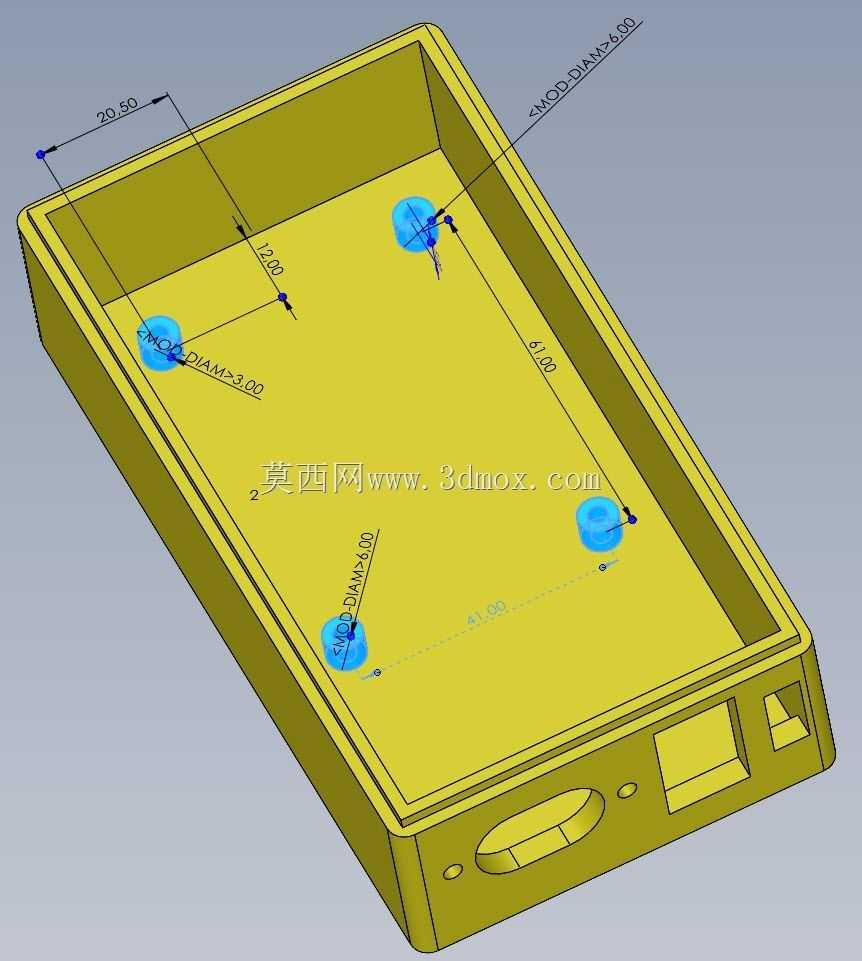

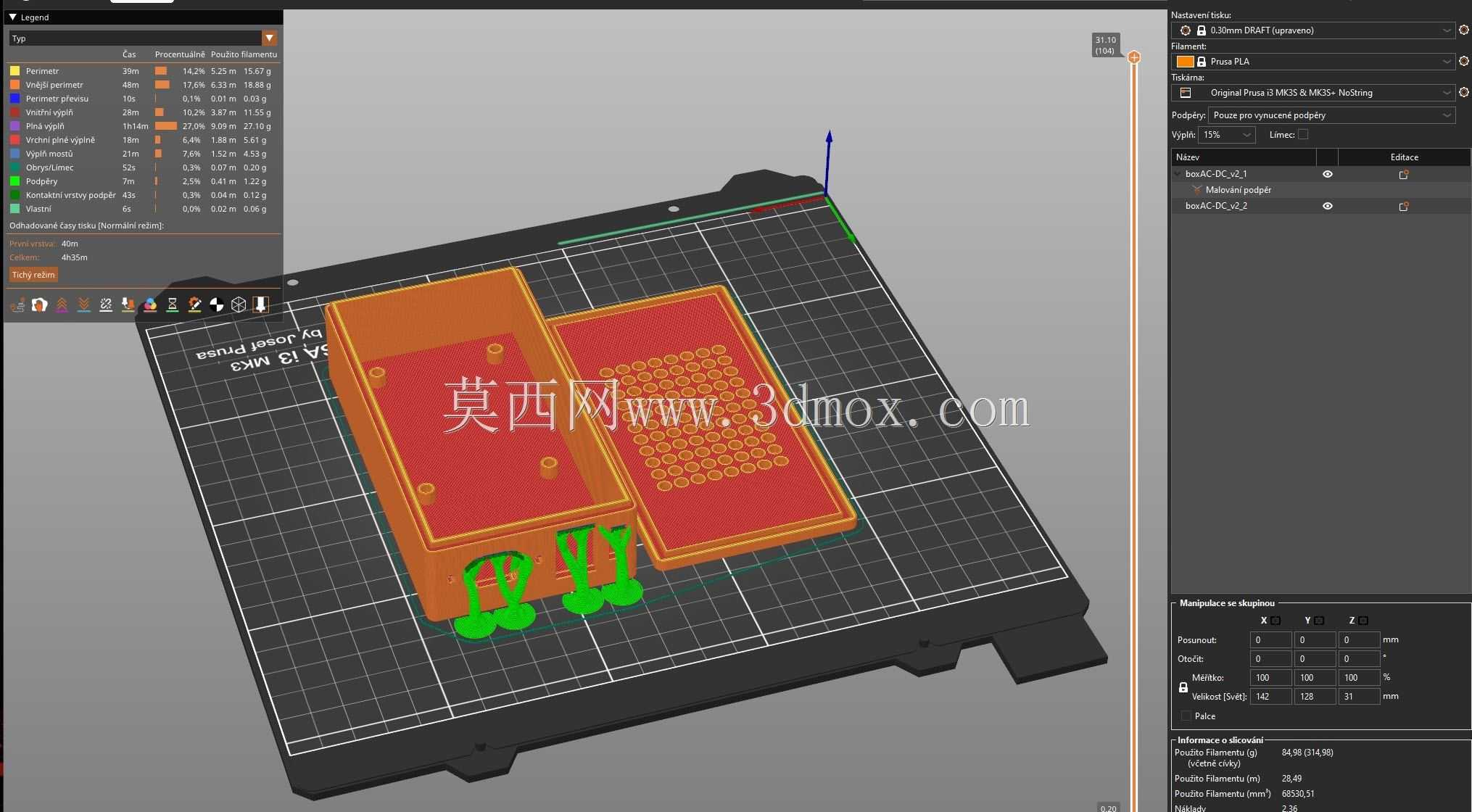

　　盒盖部分做了阵列式的通风开口，这些开孔的排布避开了内部电路板上高压元件的正上方位置，既可以让内部转换电路工作产生的热量通过空气对流散出，避免壳体内温度过高导致元件寿命衰减，又能防止较大的金属异物从开孔掉落进去造成高压短路，开孔的直径控制在3mm以内，符合常规电气防护的安全间隙要求。从安装边界来看，整个壳体采用长方体构型，边角做了小半径的圆角过渡，没有突出的安装耳或者外置结构，既可以直接平放在桌面、设备仓内部使用，也可以通过侧面预留的固定孔位用螺丝锁装在设备内壁上，壳体的壁厚均匀，适合采用注塑工艺批量生产，拔模角度控制在1.5度，不会出现脱模卡滞的问题。

　　在实际选型适配的时候，需要注意内部腔体的净空尺寸要匹配所选ACDC模块的体积，输入接口的中心高度要和盒身开孔的中心高度对齐，开关的按压行程要和盒身侧壁的开槽深度匹配，避免出现开关按不动或者按压后卡滞的问题；USB接口的端面要和盒身外表面基本齐平，突出量不超过0.5mm，防止插头插入的时候出现接口歪斜。日常使用中，这类转换盒的防护等级可以达到IP30，完全满足室内干燥环境下的使用要求，通风孔的阵列排布也兼顾了散热效率和壳体的结构强度，不会因为开孔过多导致盒盖受压变形，盒身和盒盖的配合面做了止口结构，扣合之后不会出现错位松动，不需要额外增加卡扣结构就能实现紧密配合，减少了零件数量和装配工序。
