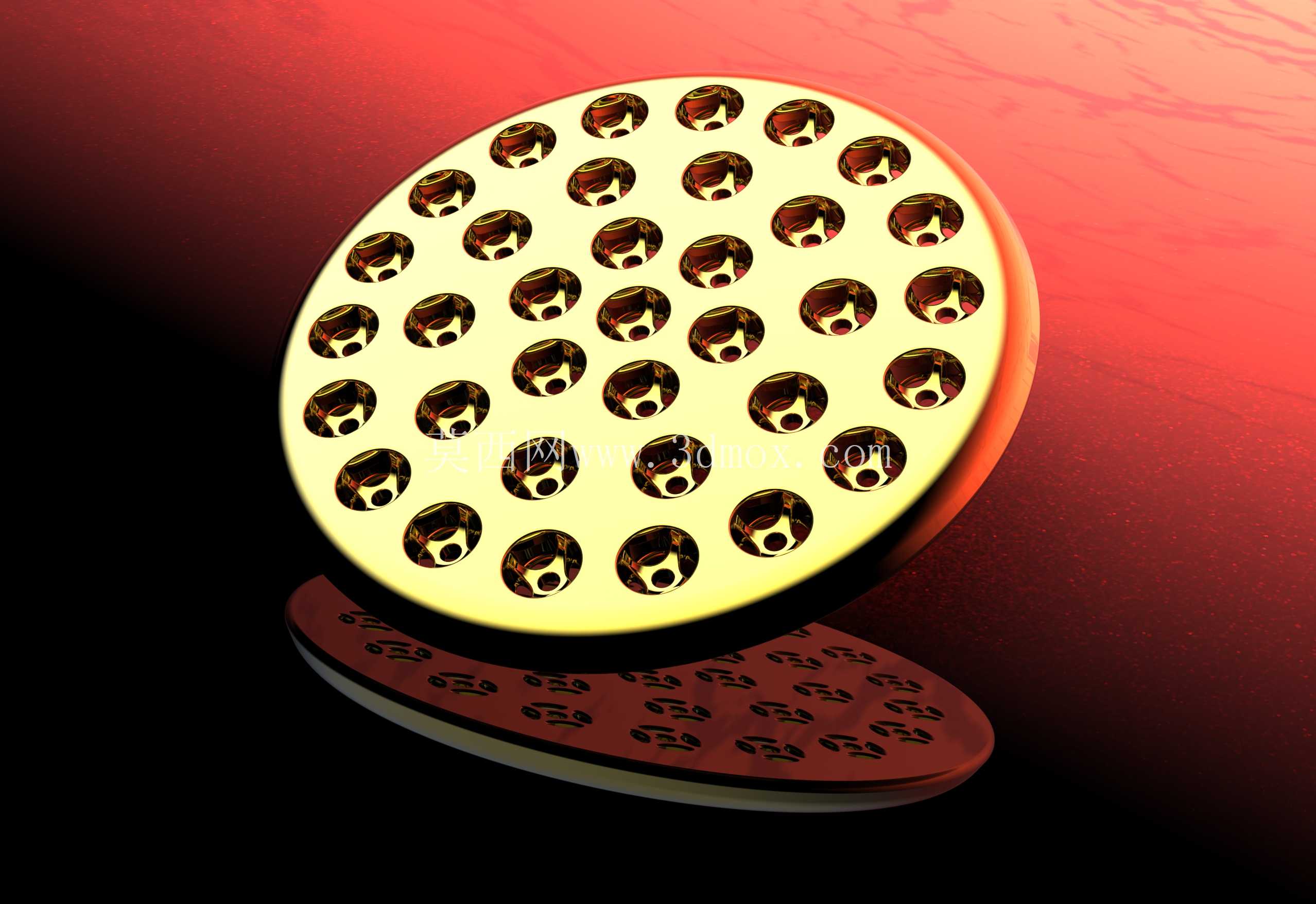

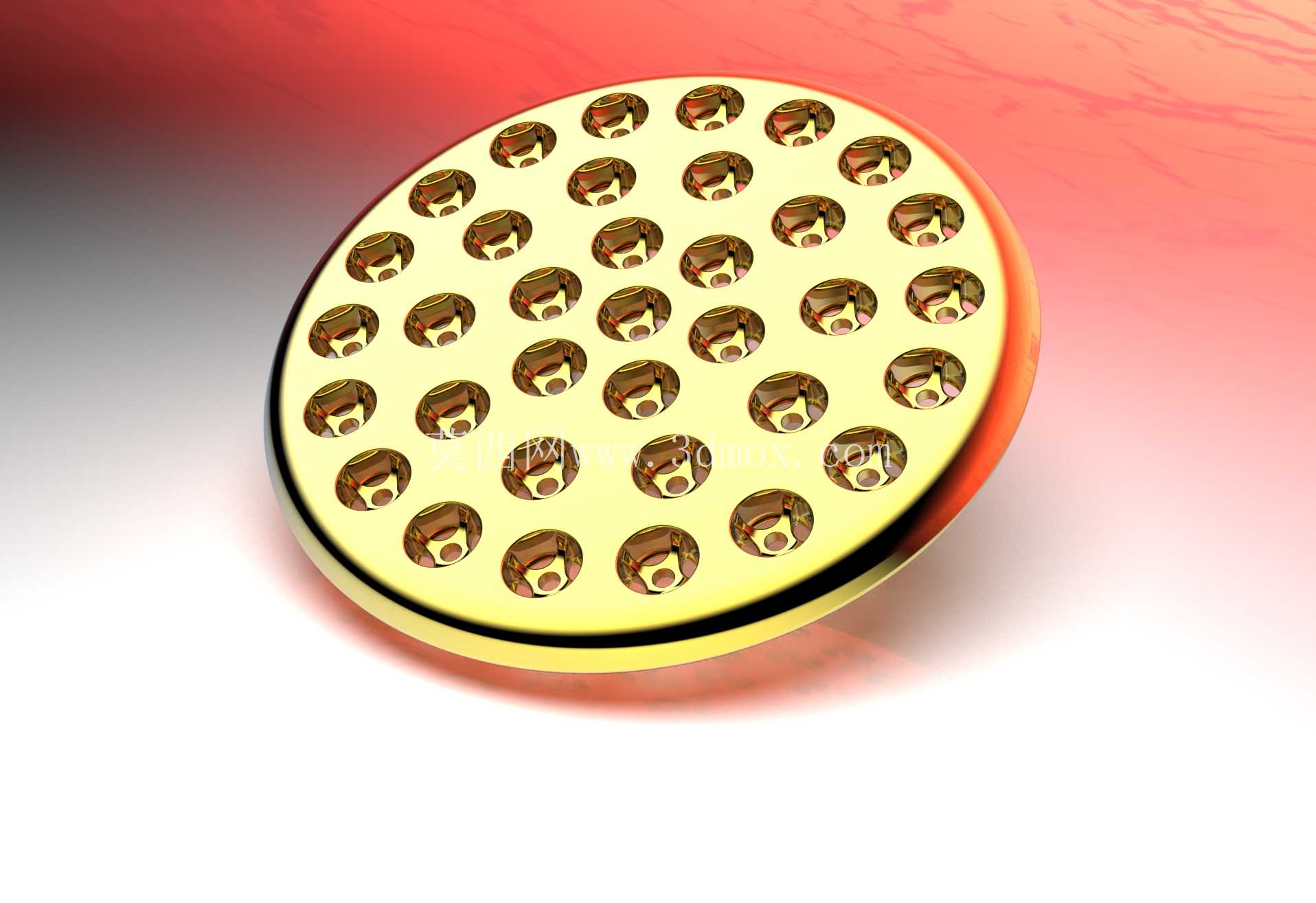

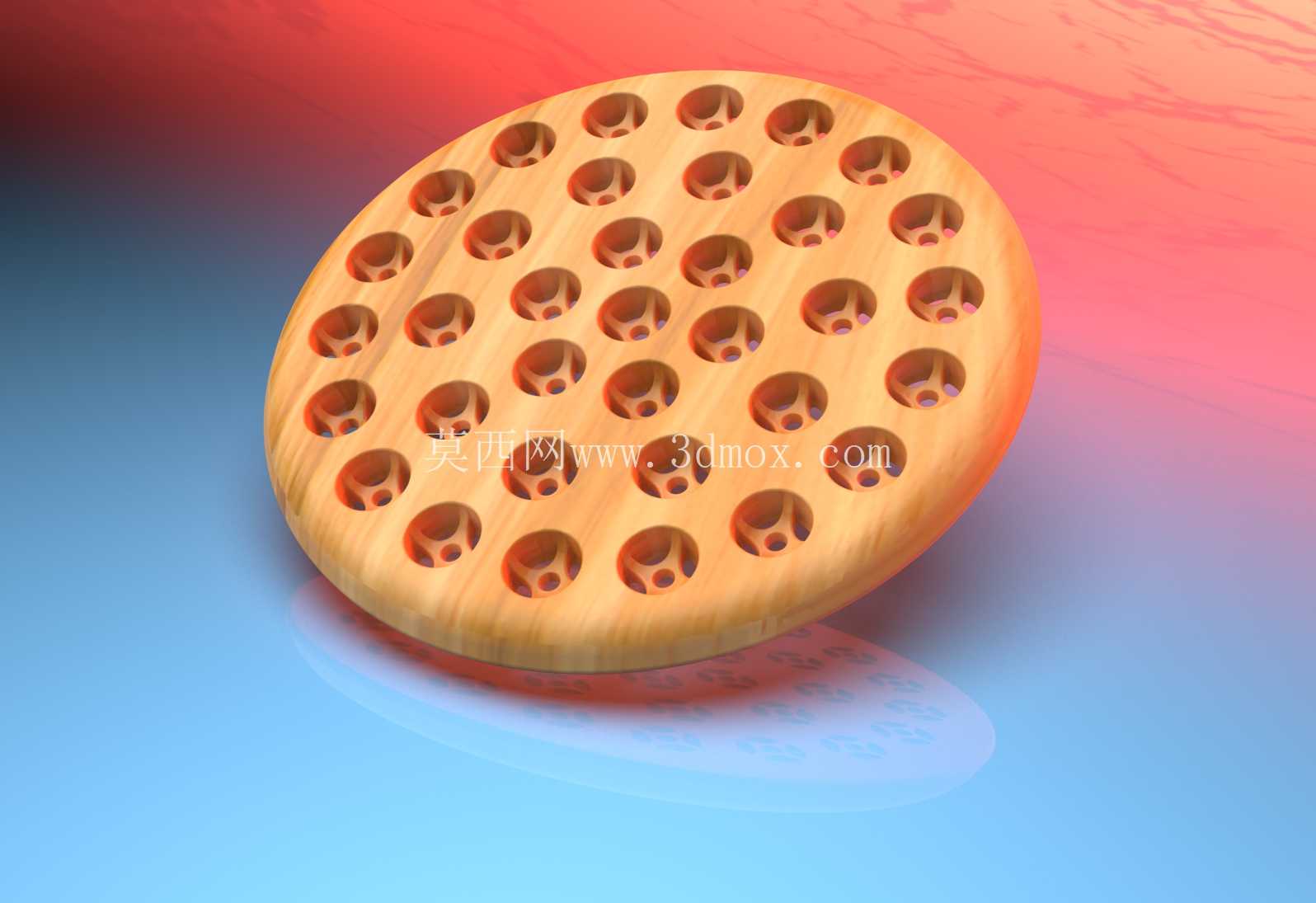

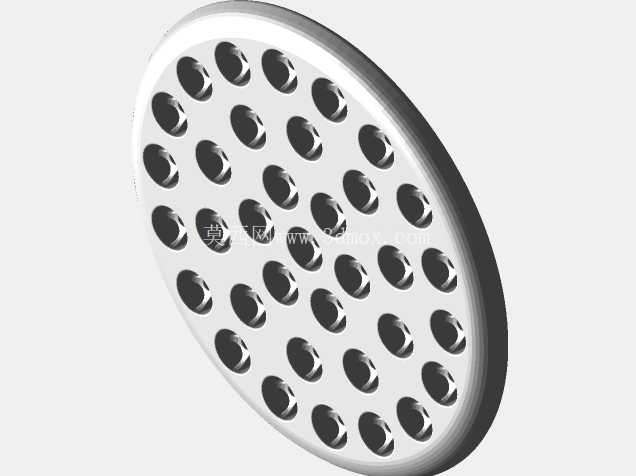

多孔圆形铸造筛板结构设计

　　该多孔圆形板件属于铸造工艺配套的筛滤工装部件，主要应用于金属液浇注环节的渣液分离工序，在重力铸造、低压铸造的浇注工位中，这类带规则排布孔位的板件会安装在浇口杯与直浇道的衔接位置，阻挡金属液中裹挟的氧化渣、耐火材料碎屑进入型腔，避免铸件内部产生夹渣缺陷。从结构设计来看，板件整体采用圆形轮廓，适配多数圆形浇口杯的安装口径，外圆边缘做了小尺寸倒角处理，既可以避免安装时刮伤浇道内壁，也能在受热膨胀时预留出微小的形变余量，防止高温下板件卡滞在浇道接口处。

　　板面上的孔位采用六边形轮廓设计，相比同开孔面积的圆孔，六边形孔的孔间筋条受力更均匀，在反复承受高温金属液冲刷、冷热交变应力的工况下，筋条位置不容易出现应力集中开裂的问题，同时六边形孔的过流截面在相同布孔密度下，有效过流面积比圆孔高出约12%，可以在保证挡渣效果的前提下，尽可能降低对金属液充型速度的影响，避免因浇道截流导致的冷隔、浇不足缺陷。孔位排布采用环形阵列布局，从板件中心向外逐圈排布，每一圈的孔间距保持一致，确保金属液通过板件时流速均匀，不会出现局部流速过快冲蚀砂型的问题。

　　板件的厚度设计结合了实际工况的强度需求，过薄的板件在高温金属液长时间浸泡下容易出现变形翘曲，导致板件与浇道壁之间出现缝隙，失去挡渣作用；过厚则会过多吸收金属液热量，导致靠近板件位置的金属液温度下降过快，影响充型流动性，设计时厚度取值匹配常用的铸铁、铸铝浇注工况下的热容量参数，兼顾结构强度与热影响控制。板件背面设计有浅槽式定位结构，安装时可以卡在浇道接口的定位凸台上，不需要额外的固定件就能完成定位，避免浇注过程中金属液的冲击力导致板件移位。这类筛板除了在铸造浇注环节使用，也可适配在颗粒物料筛分、流体均布的工装场景中，孔位的尺寸精度控制在±0.1mm范围内，保证筛分或者均流过程中颗粒、流体通过的一致性。

　　设计过程中针对孔边的应力集中问题做了圆角过渡处理，所有孔的棱边都做了R0.2的小圆角，既可以减少应力集中，也能避免锐角位置在高温下出现过早氧化烧蚀的问题，延长部件的使用寿命。板件的外圆尺寸公差按照h7级精度控制，适配常规浇口杯的安装内径公差要求，安装时不需要额外修配就能直接放入工位，减少现场工装调整的工作量。在热形变补偿设计上，孔位排布时预留了径向的热膨胀间隙，高温下板件径向膨胀时，孔间筋条的形变不会互相挤压，避免板件出现拱起变形的问题。
